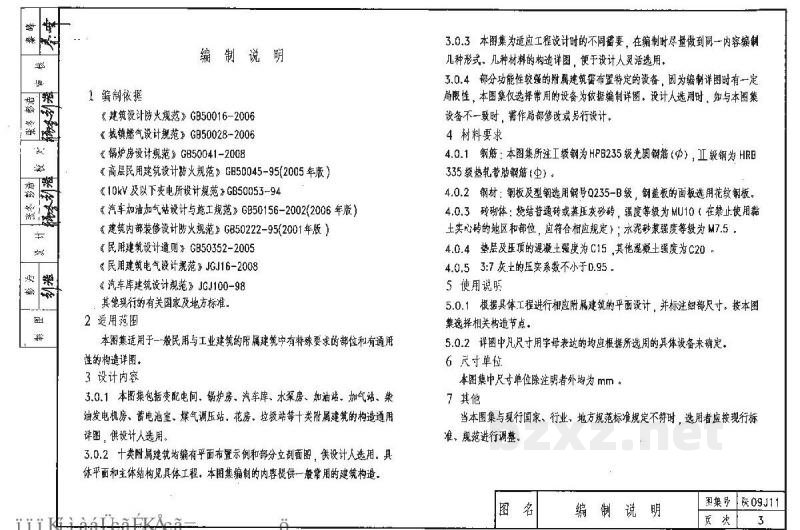

编制说明

1 编制依据

• 《建筑设计防火规范》GB50016—2006
• 《城镇燃气设计规范》GB50028-2006
• 《锅炉房设计规范》GB50041-2008
• 《高层民用建筑设计防火规范》GB50045-95(2005年版)
• 《10KV及以下变电所设计规范》GB50053-94
• 《汽车加油加气站设计与施工规范》GB50156-2002(2006年版)
• 《建筑内部装修设计防火规范》GB50222-95(2001年修订版)
• 《民用建筑设计通则》GB50352—2005
• 《民用建筑电气设计规范》JGJ16—2008
• 《汽车库建筑设计规范》JGJ100-98
• 其他现行的有关国家及地方标准。

2 适用范围

本图集适用于一般民用与工业建筑的隔震建筑中有特殊要求的部位和普遍性的构造详图。

3 设计内容

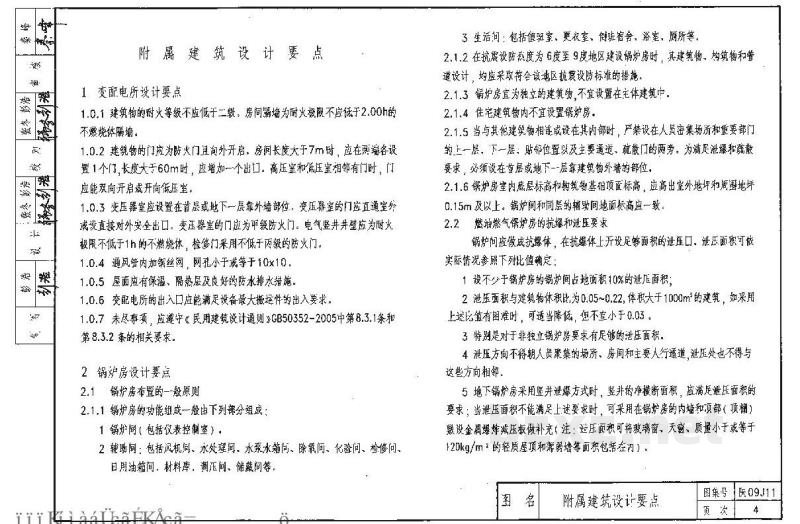

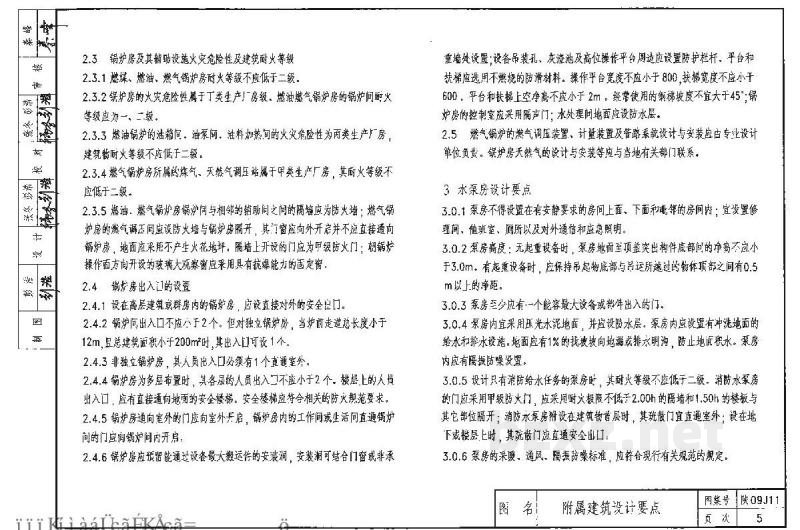

3.0.1 本图集包括变电所间、锅炉房、汽车库、水泵房、加油站、加气站、柴油发电机房、蓄水池房、煤气调压站、浴房、垃圾站等十类需做隔震的构造详图，供设计人选用。

3.0.2 十类隔震建筑均有平面布置示意图和部分剖面图，供设计人选用。具体平面图和主体结构见其工程。本图集编制的内容只提供一般常用的建筑构造。

3.0.3 本图集为适应工程设计时的不同需要，在轴网时尽量做到同一内容编制几种形式。几种形式的构造详图，便于设计人员灵活选用。

3.0.4 部分功能比较强的隔震装置需有特定的设备。因为编制详图时有一定局限性，本图集仅选择常用的设备为依据编制详图。设计人选用时，如与本图集设备不一致时，需作局部修改或另行设计。

4 材料要求

4.0.1 钢筋：本图集所注工级钢为HPB235级光面钢筋（中），Ⅱ级钢为HRB335级带肋螺纹钢筋（主）。

4.0.2 砌体：砌体及型钢选用钢板Q235-A级，斜垫板的面数选用花纹钢板。

4.0.3 墙体抹灰：挑台选普通或密实度砂砖，强度等级为MU10（在防止使用黏土实心构件的地区和部位，应符合相应规定）；水泥砂浆强度等级为M7.5。

4.0.4 垫块及压顶的混凝土强度为C15，其他混凝土强度等级为C20。

4.0.5 3.7-1表中的压实系数不小于0.95。

5 使用说明

5.0.1 根据具体工程进行和相应建筑设备的平面图设计，并标注细部尺寸。按本图集选择相关适用范围。

5.0.2 详图中凡用寸母字母表达的构造应据所选用的具体设备来确定。

6 尺寸单位

本图集中尺寸除注明者外均为mm。

7 其他

当本图集与现行国家、行业、地方规范和标准不符时，选用者应按现行标准、规范进行调整。
