【05MR104】 城市道路-路拱

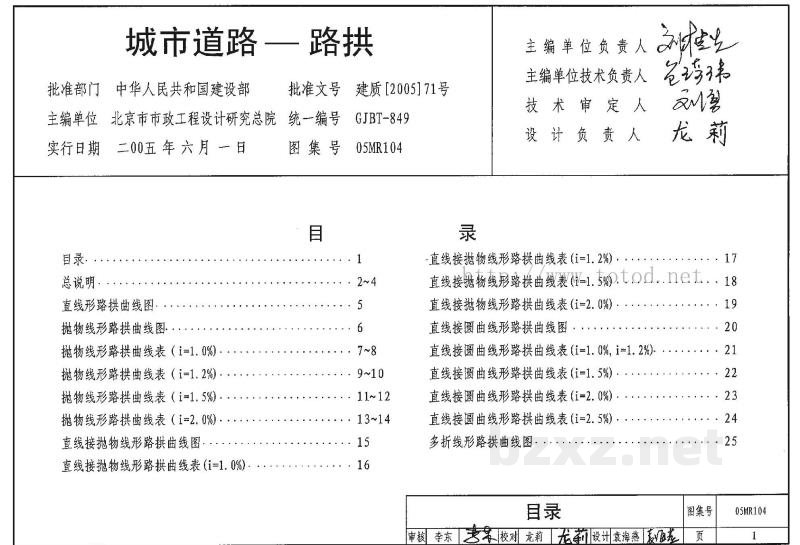

目录 .................................................... 1

总说明 .................................................. 2~4

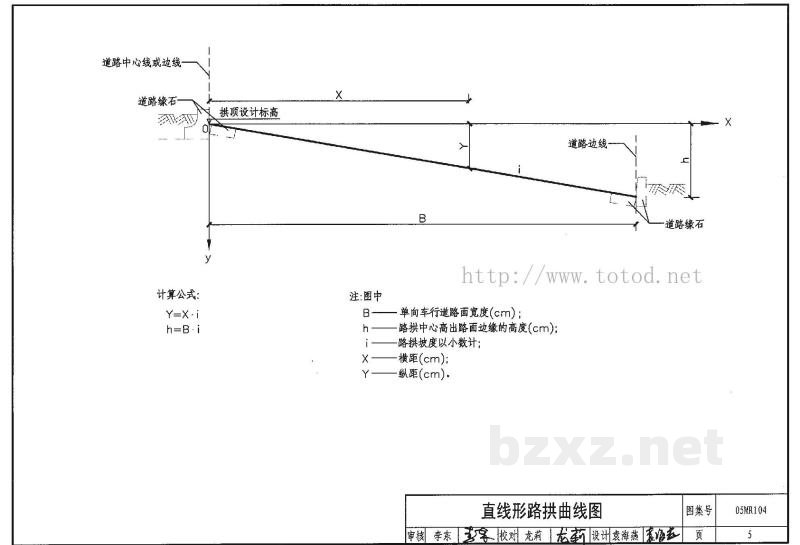

直线形路拱曲线图 ...................................... 5

抛物线形路拱曲线图 ...................................... 6

抛物线形路拱曲线表 (i=1.0%) ......................... 7~8

抛物线形路拱曲线表 (i=1.2%) ......................... 9~10

抛物线形路拱曲线表 (i=1.5%) ......................... 11~12

抛物线形路拱曲线表 (i=2.0%) ......................... 13~14

直线接抛物线形路拱曲线图 ............................ 15

直线接抛物线形路拱曲线表 (i=1.0%) ............... 16

直线接抛物线形路拱曲线表 (i=1.2%) ................... 17

直线接抛物线形路拱曲线表 (i=1.5%) ................... 18

直线接抛物线形路拱曲线表 (i=2.0%) ................... 19

直线接圆曲线形路拱曲线图 ............................ 20

直线接圆曲线形路拱曲线表 (i=1.0%, i-1.2%) ......... 21

直线接圆曲线形路拱曲线表 (i=1.5%) ................... 22

直线接圆曲线形路拱曲线表 (i=2.0%) ................... 23

直线接圆曲线形路拱曲线表 (i=2.5%) ................... 24

多折线形路拱曲线图 .................................... 25

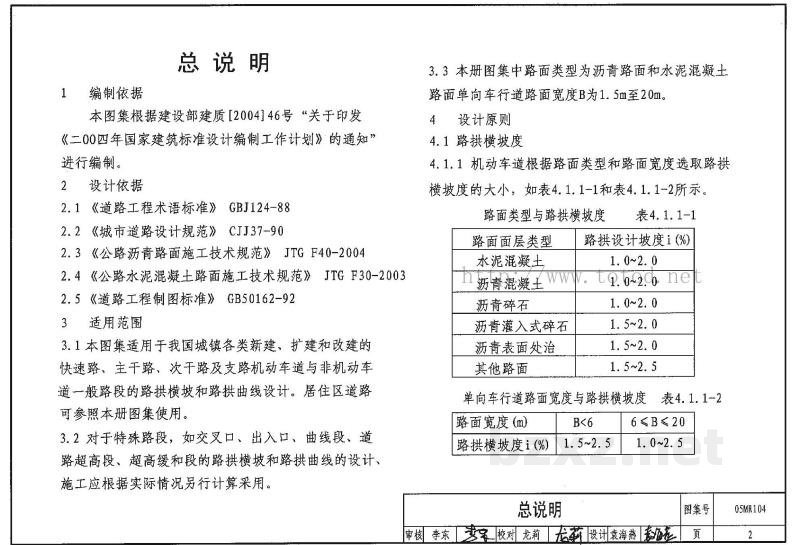

1   编制依据

本图集根据建设部建建[2004]46号“关于印发《二OO四年国家建筑标准设计编制工作计划》的通知”进行编制。

2   设计依据

2.1 《道路工程术语标准》 GBJ124-88

2.2 《城市道路设计规范》 CJJ37-90

2.3 《公路沥青路面施工技术规范》 JTG F40-2004

2.4 《公路上水泥混凝土路面施工技术规范》 JTG F30-2003

2.5 《道路工程制图标准》 GB50162-92

3   适用范围

3.1 本图集适用于我国城镇各类新建、扩建和改建的快速路、主干路、次干路及支路机动车道与非机动车道一般路段的路拱横坡和路线曲线设计。居住区道路可参照本册图集使用。

3.2 对于特殊路段，如交叉口、出入口、曲线段、道路超高段、超高缓和段等的路拱横坡和路线曲线的设计，施工应根据实际情况另行计算采用。

3.3 本图集中路面类型为沥青路面和水泥混凝土路面单向车行道路面宽度B为1.5m至20m。

4   设计原则

4.1 路拱横坡度

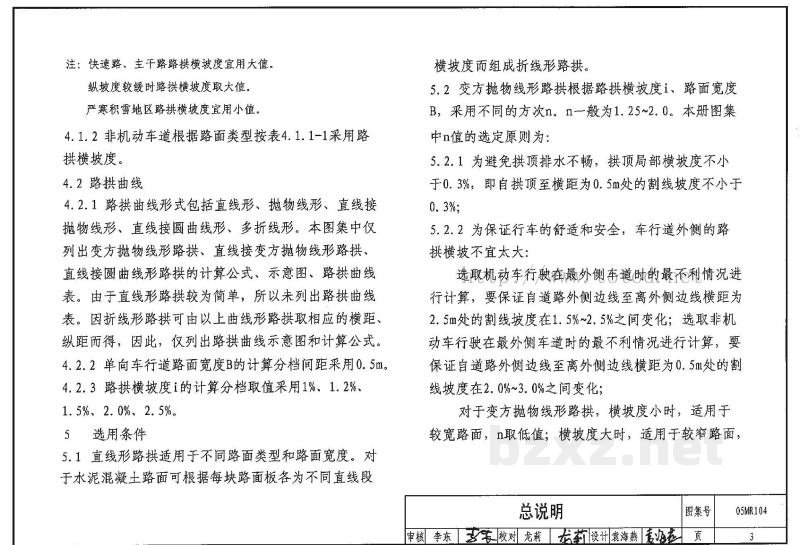

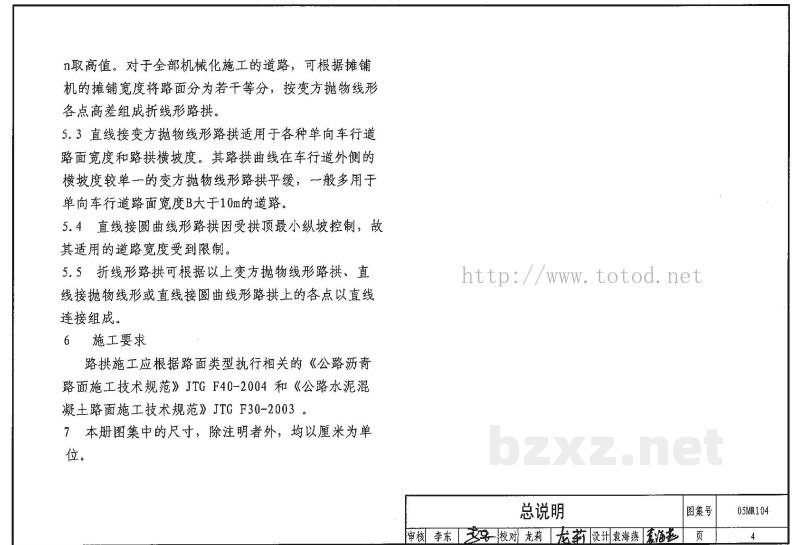

4.1.1 机动车道根据路面类型和路面宽度选取路拱横坡度的大小，如表4.1.1-1和表4.1.1-2所示。
