【06J016】 楼地面保温隔热建筑构造（五）（发泡聚苯板保温隔热）

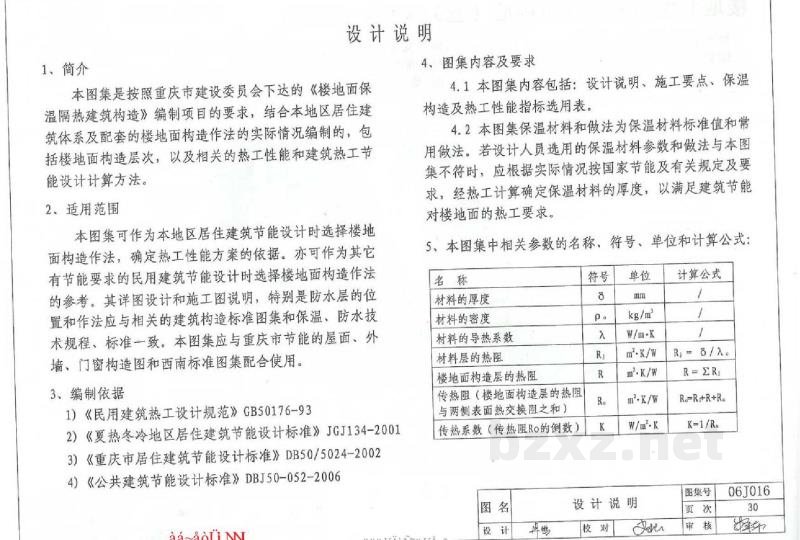

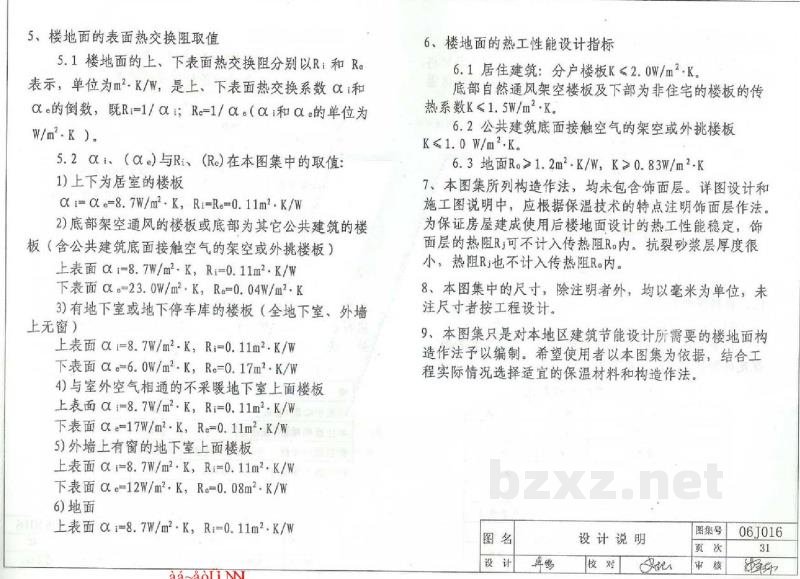

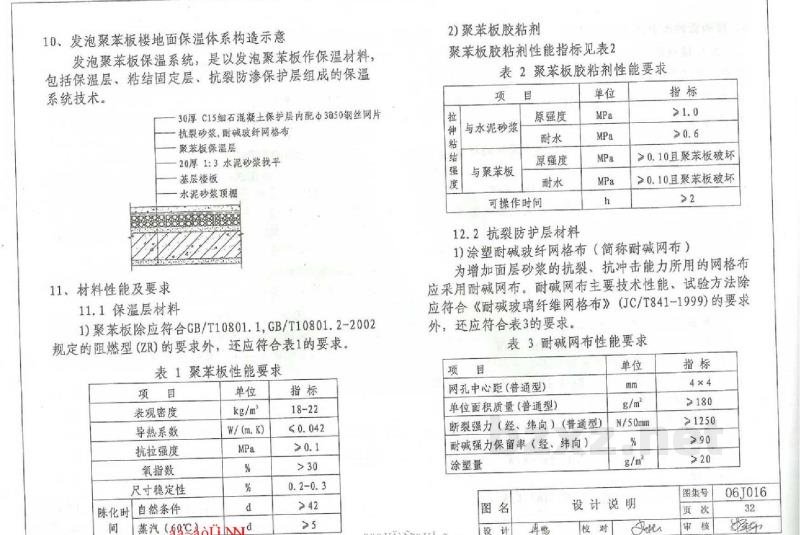

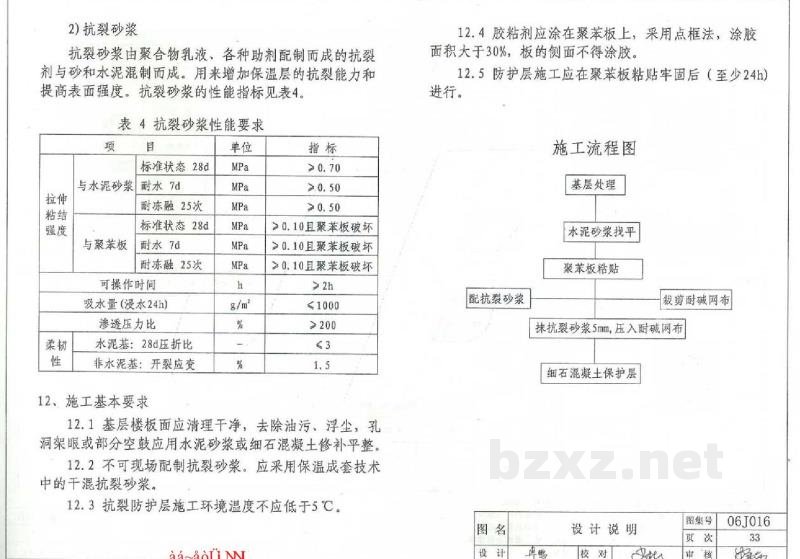

楼地面保温隔热建筑构造（五）（发泡聚苯板保温隔热） 批准部门：重庆市建设委员会 编制单位：机械工业第三设计研究院、重庆市建设技术发展中心 实施日期：2007年1月1日 批准文号：渝建发（2006）239号 统一编号：DJBT-023 图集号：06J016 1、简介 本图集是按照重庆市建设委员会下达的《楼地面保温隔热建筑构造》编制项目的要求，结合本地区居住建筑体系及配套的楼地面构造作法的实际情况编制的，包括楼地面构造层次，以及相关的热工性能和建筑热工节能设计计算方法。 2、适用范围 本图集可作为本地区居住建筑节能设计时选择楼地面构造作法，确定热工性能方案的依据。亦可作为其它有节能要求的民用建筑节能设计时选择楼地面构造作法的参考。其详图设计和施工图说明，特别是防水层的位置和作法应与相关的建筑构造标准图集和保温、防水技术规程、标准一致。本图集应与重庆市节能的屋面、外墙、门窗构造图和西南标准图集配合使用。 3、编制依据 1）《民用建筑热工设计规范》GB50176-93 2）《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001 3）《重庆市居住建筑节能设计标准》DB50/5024-2002 4）《公共建筑节能设计标准》DBJ50-052-2006 4、图集内容及要求 4.1 本图集内容包括：设计说明、施工要点、保温构造及热工性能指标选用表。 4.2 本图集保温材料和做法为保温材料标准值和常用做法。若设计人员选用的保温材料参数和做法与本图集不符时，应根据实际情况按国家节能及有关规定及要求，经热工计算确定保温材料的厚度，以满足建筑节能对楼地面的热工要求。 5、本图集中相关参数的名称、符号、单位和计算公式 名称：材料的厚度，符号：δ，单位：mm 名称：材料的密度，符号：ρ，单位：kg/m³ 名称：材料的导热系数，符号：λ，单位：W/(m·K) 名称：材料层的热阻，符号：Rj，单位：m²·K/W 名称：楼地面构造层的热阻，符号：R，单位：m²·K/W 名称：传热阻（楼地面构造层的热阻与两侧表面热交换阻之和），符号：Ro，单位：m²·K/W 名称：传热系数（传热阻Ro的倒数），符号：K，单位：W/(m²·K) 计算公式： Rj = δ/λ R = ΣRj Ro = Ri + R + Re K = 1/Ro 6、楼地面的表面热交换阻取值 6.1 楼地面的上、下表面热交换阻分别以Ri和Re表示，单位为m²·K/W，是上、下表面热交换系数αi和αe的倒数，即Ri=1/αi，Re=1/αe。（αi和αe的单位为W/(m²·K)）。 6.2 αi、αe与Ri、Re在本图集中的取值： 1）上下为居室的楼板： 上表面：αi=8.7 W/(m²·K), Ri=0.11 m²·K/W 下表面：αe=8.7 W/(m²·K), Re=0.11 m²·K/W 2）底部架空通风的楼板或底部为其它公共建筑的楼板（含公共建筑底面接触空气的架空或外挑楼板）： 上表面：αi=8.7 W/(m²·K), Ri=0.11 m²·K/W 下表面：αe=23.0 W/(m²·K), Re=0.04 m²·K/W 3）有地下室或地下停车库的楼板（全地下室，外墙上无窗）： 上表面：αi=8.7 W/(m²·K), Ri=0.11 m²·K/W 下表面：αe=6.0 W/(m²·K), Re=0.17 m²·K/W 4）与室外空气相通的不采暖地下室上面楼板： 上表面：αi=8.7 W/(m²·K), Ri=0.11 m²·K/W 下表面：αe=17 W/(m²·K), Re=0.11 m²·K/W 5）外墙上有窗的地下室上面楼板： 上表面：αi=8.7 W/(m²·K), Ri=0.11 m²·K/W 下表面：αe=12 W/(m²·K), Re=0.08 m²·K/W 6）地面： 上表面：αi=8.7 W/(m²·K), Ri=0.11 m²·K/W 7、楼地面的热工性能设计指标 7.1 居住建筑： 分户楼板 K ≤ 2.0 W/(m²·K)。 底部自然通风架空楼板及下部为非住宅的楼板的传热系数 K ≤ 1.5 W/(m²·K)。 7.2 公共建筑底面接触空气的架空或外挑楼板 K ≤ 1.0 W/(m²·K)。 7.3 地面 R ≥ 1.2 m²·K/W, K ≤ 0.83 W/(m²·K)。 8、本图集所列构造作法，均未包含饰面层。详图设计和施工图说明中，应根据保温技术的特点注明饰面层作法。为保证房屋建成使用后楼地面设计的热工性能稳定，饰面层的热阻Rj可不计入传热阻Ro内。抗裂砂浆层厚度很小，热阻Rj也不计入传热阻Ro内。 9、本图集中的尺寸，除注明者外，均以毫米为单位，未注尺寸者按工程设计。 10、本图集只是对本地区建筑节能设计所需要的楼地面构造作法予以编制。希望使用者以本图集为依据，结合工程实际情况选择适宜的保温材料和构造作法。 11、发泡聚苯板楼地面保温体系构造示意 发泡聚苯板保温系统，是以发泡聚苯板作保温材料，包括保温层、粘结固定层、抗裂防渗保护层组成的保温系统技术。 构造层次（由下至上）： 基层楼板 水泥砂浆找平 聚苯板保温层 抗裂砂浆，耐碱玻纤网格布 30厚C15细石混凝土保护层内配Φ3@50钢丝网片 水泥砂浆顶棚（或饰面层） 12、材料性能及要求 12.1 保温层材料 1）聚苯板除应符合GB/T10801.1, GB/T10801.2-2002规定的阻燃型（ZR）的要求外，还应符合表1的要求。 表1 聚苯板性能要求 项目：表观密度，单位：kg/m³，指标：18-22 项目：导热系数，单位：W/(m·K)，指标：≤0.042 项目：抗拉强度，单位：MPa，指标：>0.1 项目：氧指数，单位：%，指标：>30 项目：尺寸稳定性（陈化时自然条件），单位：%，指标：0.2-0.3 项目：尺寸稳定性（蒸汽条件下），单位：%，指标：>42 项目：燃烧性能，单位：-，指标：>5（注：此处原文OCR可能有误，通常指燃烧等级或离火后燃烧时间，依据上下文推测为阻燃性能相关，保留原数值逻辑） 2）聚苯板胶粘剂 聚苯板胶粘剂性能指标见表2。 表2 聚苯板胶粘剂性能要求 项目：拉伸粘结强度（原强度），单位：MPa，指标：>1.0 项目：拉伸粘结强度（耐水），单位：MPa，指标：≥0.6 项目：拉伸粘结强度（与水泥砂浆 原强度），单位：MPa，指标：>0.10且聚苯板破坏 项目：拉伸粘结强度（与水泥砂浆 耐水），单位：MPa，指标：≥0.10且聚苯板破坏 项目：拉伸粘结强度（与聚苯板 原强度），单位：MPa，指标：>0.10且聚苯板破坏 项目：拉伸粘结强度（与聚苯板 耐水），单位：MPa，指标：≥0.10且聚苯板破坏 项目：可操作时间，单位：h，指标：>2 12.2 抗裂防护层材料 1）涂塑耐碱玻纤网格布（简称耐碱网布） 为增加面层砂浆的抗裂、抗冲击能力所用的网格布应采用耐碱网布。耐碱网布主要技术性能、试验方法除应符合《耐碱玻璃纤维网格布》（JC/T841-1999）的要求外，还应符合表3的要求。 表3 耐碱网布性能要求 项目：网孔中心距（普通型），单位：mm，指标：4×4 项目：单位面积质量（普通型），单位：g/m²，指标：>180 项目：断裂强力（经、纬向）（普通型），单位：N/50mm，指标：>1250 项目：耐碱强力保留率（经、纬向），单位：%，指标：>90 项目：涂塑量，单位：g/m²，指标：>20 2）抗裂砂浆 抗裂砂浆由聚合物乳液、各种助剂配制而成的抗裂剂与砂和水泥混制而成。用来增加保温层的抗裂能力和提高表面强度。抗裂砂浆的性能指标见表4。 表4 抗裂砂浆性能要求 项目：拉伸粘结强度（标准状态28d，与水泥砂浆），单位：MPa，指标：>0.70 项目：拉伸粘结强度（耐水7d，与水泥砂浆），单位：MPa，指标：>0.50 项目：拉伸粘结强度（耐冻融25次，与水泥砂浆），单位：MPa，指标：>0.50 项目：拉伸粘结强度（标准状态28d，与聚苯板），单位：MPa，指标：>0.10且聚苯板破坏 项目：拉伸粘结强度（耐水7d，与聚苯板），单位：MPa，指标：>0.10且聚苯板破坏 项目：拉伸粘结强度（耐冻融25次，与聚苯板），单位：MPa，指标：≥0.10且聚苯板破坏 项目：可操作时间，单位：h，指标：>2h 项目：吸水量（浸水24h），单位：g/m²，指标：<1000 项目：渗透压力比，单位：%，指标：>200 项目：水泥基：28d压折比，单位：-，指标：3 项目：非水泥基：开裂应变，单位：-，指标：1.5 13、施工基本要求 13.1 基层楼板面应清理干净，去除油污、浮尘，孔洞架眼或部分空鼓应用水泥砂浆或细石混凝土修补平整。 13.2 不可现场配制抗裂砂浆。应采用保温成套技术中的干混抗裂砂浆。 13.3 抗裂防护层施工环境温度不应低于5℃。 13.4 胶粘剂应涂在聚苯板上，采用点框法，涂胶面积大于30%，板的侧面不得涂胶。 13.5 防护层施工应在聚苯板粘贴牢固后（至少24h）进行。 施工流程图： 基层处理 → 水泥砂浆找平 → 聚苯板粘贴 → 配抗裂砂浆 → 裁剪耐碱网布 → 抹抗裂砂浆5mm，压入耐碱网布 → 细石混凝土保护层 14、选用构造及热工性能指标 编号：0501 适用条件：此表适用于上下为住宅居室的楼板。 层次及材料： 1. 30厚C15细石混凝土保护层，内配Φ3@50钢丝网片 2. 聚合物抗裂砂浆，耐碱玻纤网格布 3. 发泡聚苯保温板 4. 水泥砂浆找平层 5. 钢筋混凝土楼板 6. 水泥砂浆抹灰 厚度 δ (mm)：30, (10), (保温层厚度待定), 20, 100, 20 表观密度 ρ (kg/m³)：2300, -, 1800, 2500, 2500, 1800 导热系数 λ (W/(m·K))：1.51, -, 0.042, 0.93, 1.74, 0.93 分层热阻 Rj (m²·K/W)：0.02, -, 0.6 (示例值，具体取决于保温层厚度), 0.02, 0.057, 0.02 总传热阻 Ro (m²·K/W)：计算值 传热系数 K (W/(m²·K))：计算值，需满足K≤2.0 编号：0502 适用条件： (A) 适用于公共建筑底面接触空气的架空或外挑楼板。 (1) 适用于底部架空通风的楼面，含底部为裙房的居住楼板。 (2) 适用于与室外空气相通的不采暖地下室上面的居住楼板。 (3) 适用于问顶，外墙上有窗的不采暖地下室上面的居住楼板。 (4) 适用于底部全封闭的地下室上面的居住楼板。 层次及材料： 1. 30厚C15细石混凝土保护层，内配Φ3@50钢丝网片 2. 聚合物抗裂砂浆，耐碱玻纤网格布 3. 发泡聚苯保温板 4. 水泥砂浆找平层 5. 钢筋混凝土楼板 6. 水泥砂浆抹灰 厚度 δ (mm)：30, (10), (保温层厚度待定), 20, 100, 20 表观密度 ρ (kg/m³)：2300, -, 1800, 2500, 2500, 1800 导热系数 λ (W/(m·K))：1.51, -, 0.042, 0.93, 1.74, 0.93 分层热阻 Rj (m²·K/W)：0.02, -, 0.6 (示例值), 0.02, 0.057, 0.02 总传热阻 Ro (m²·K/W)：计算值 传热系数 K (W/(m²·K))：计算值，需根据具体工况满足K≤1.0或K≤1.5
