【12YD15】 综合布线工程

河南省工程建设标准设计图集 12YD15
《综合布线工程》
主编：河南省工程建设标准设计管理办公室
编制单位：北方工程设计研究院有限公司
出版社：中国建材工业出版社

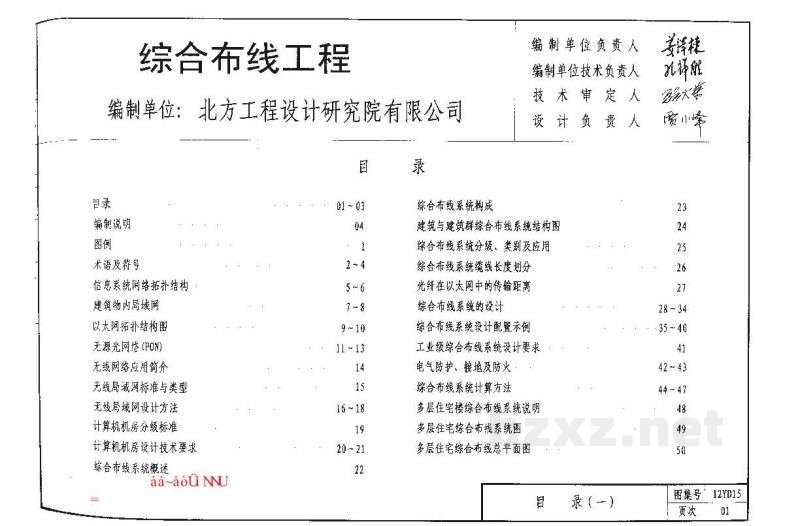

目录
1 编制说明 (01-03)
2 图例 (04)
3 术语及符号 (05-06)
4 信息系统网络拓扑结构 (07-08)
5 建筑物内局域网 (09-10)
- 以太网拓扑结构图
- 无源光网络(PON)
6 无线网络应用简介 (11-13)
- 无线局域网标准与类型
- 无线局域网设计方法
7 计算机机房分级标准 (14-15)
8 计算机机房设计技术要求 (16-18)
9 综合布线系统概述 (19-20)
- 综合布线系统构成
- 综合布线系统分级、类别及应用
- 综合布线系统缆线长度划分
- 光纤在以太网中的传输距离
10 综合布线系统的设计 (21-24)
- 综合布线系统设计配置示例
- 工业级综合布线系统设计要求
- 电气防护、接地及防火
11 综合布线系统计算方法 (25)
12 多层住宅楼综合布线系统说明 (26-27)
- 多层住宅综合布线系统图
- 多层住宅综合布线总平面图
- 多层住宅综合布线平面图
13 别墅综合布线系统 (28-30)
- 别墅综合布线系统图
- 别墅综合布线平面图
14 高层住宅综合布线系统 (31-36)
- 高层住宅综合布线系统说明
- 高层住宅综合布线系统图
- 高层住宅光纤入户(FTTH)系统图
- 高层住宅地下一层综合布线平面图
- 高层住宅一层综合布线平面图
- 高层住宅标准层综合布线平面图
15 综合楼综合布线系统 (37-40)
- 综合楼综合布线系统说明
- 综合楼综合布线系统图
- 综合楼综合布线平面图
16 写字楼综合布线系统 (41-45)
- 写字楼综合布线系统说明
- 写字楼综合布线系统图
- 写字楼综合布线总平面图
- 写字楼综合布线平面图
17 医院综合布线系统 (46-53)
- 医院综合布线系统说明
- 医院综合布线系统图
- 医技楼综合布线平面图
- 医院综合布线系统总平面图
18 学校综合布线系统 (54-63)
- 学校综合布线系统说明
- 学校综合布线系统图
- 学校综合布线系统总路由平面图
- 办公楼综合布线系统图
- 办公楼综合布线平面图
- 实验楼综合布线系统图
- 实验楼综合布线平面图
- 学生宿舍综合布线系统图
- 学生宿舍综合布线平面图
19 办公、酒店楼综合布线系统 (64-78)
- 办公、酒店楼综合布线系统说明
- A区酒店综合布线系统图
- A区七至三十层综合布线平面图
- A区三十二至十层综合布线平面图
- 机房工艺设备布置平面图
- 机房配电系统图
- 机房活动地板下桥架布置平面图
- 机房接地平面图
20 机房专项设计 (79-83)
- 机房环境监控系统图
- 机房KVM控制管理系统图
- 屏蔽综合布线接地示意图
- 非屏蔽综合布线接地示意图
- 综合布线配线区的管理色标
21 光缆敷设方法与技术要求 (84-85)
22 综合布线常用产品 (86-93)
- 语音配线架
- 终端及数据设备链路型电子配线架结构
- 端口型电子配线架结构
- 光纤连接设备
- 家居配线箱组成及箱体尺寸结构
- 19"标准配线柜、箱外形尺寸表
23 综合布线系统传输指标 (94-99)
- 综合布线光纤传输系统指标
- 综合布线电缆传输系统指标
- 综合布线系统测试判定细则
- 综合布线测试模式和测试程序
- 综合布线干线子系统的测试
- 管理标识符应用举例
24 综合布线系统传输指标细节 (100-106)
- 综合布线系统传输指标
- 综合布线干线对绞电缆色谱
- 综合布线配线对绞电缆色谱
- 标准八针信息插座连接方式
25 综合布线工程实施程序 (107-108)

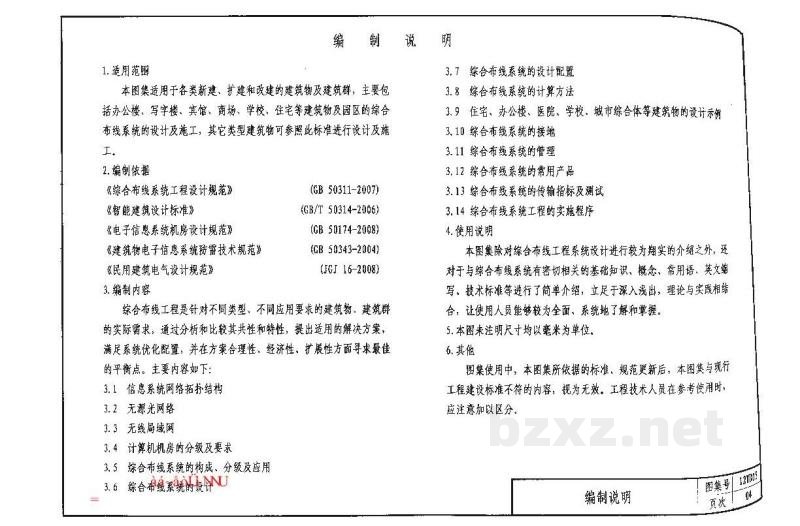

1 编制说明

1.1 适用范围
本图集适用于各类新建、扩建和改建的建筑物及建筑群，主要包括办公楼、写字楼、宾馆、商场、学校、住宅等建筑物及园区的综合布线系统的设计及施工。其它类型建筑物可参照此标准进行设计及施工。

1.2 编制依据
- 《综合布线系统工程设计规范》 (GB 50311-2007)
- 《智能建筑设计标准》 (GB/T 50314-2006)
- 《电子信息系统机房设计规范》 (GB 50174-2008)
- 《建筑物电子信息系统防雷技术规范》 (GB 50343-2004)
- 《民用建筑电气设计规范》 (JGJ 16-2008)

1.3 编制内容
综合布线工程是针对不同类型、不同应用要求的建筑物、建筑群的实际需求，通过分析和比较其共性和特性，提出适用的解决方案满足系统优化配置，并在方案合理性、经济性、扩展性方面寻求最佳的平衡点。主要内容如下：
1. 信息系统网络拓扑结构
2. 无源光网络
3. 无线局域网
4. 计算机机房的分级及要求
5. 综合布线系统的构成、分级及应用
6. 综合布线系统的设计
7. 电气防护、接地及防火
8. 综合布线系统的计算方法
9. 住宅、办公楼、医院、学校、城市综合体等建筑物的设计示例
10. 综合布线系统的接地
11. 综合布线系统的管理
12. 综合布线系统的常用产品
13. 综合布线系统的传输指标及测试
14. 综合布线系统工程的实施程序

1.4 使用说明
本图集除对综合布线工程系统设计进行较为翔实的介绍之外，还对于与综合布线系统有密切相关的基础知识、概念、常用语、英文缩写、技术标准等进行了简单介绍，立足于深入浅出，理论与实践相结合，让使用人员能够较为全面、系统地了解和掌握。

1.5 其他
本图未注明尺寸均以毫米为单位。在图集使用中，本图集所依据的标准、规范更新后，本图集与现行工程建设标准不符的内容，视为无效。工程技术人员在参考使用时，应注意加以区分。

2 图例

序号 1: 建筑群配线架 (来源: GB50311-2007)
序号 2: 建筑物配线架 (来源: GB50311-2007)
序号 3: 楼层配线架 (来源: GB50311-2007)
序号 4: 楼层配线架（无跳线连接） (来源: GB50311-2007)
序号 5: 数字配线架 (来源: GB50311-2007)
序号 6: 光纤总配线架 (来源: GB50311-2007)
序号 7: 用户总配线架 (来源: GB50311-2007)
序号 8: 光纤接线盒 (来源: GB50311-2007)
序号 9: 集线器 (来源: GB/T 4728.11-2007)
序号 10: 交换机 (来源: GB/T 4728.11-2007)
序号 11: 无线接入点 (来源: GB/T 4728.11-2007)
序号 12: 信息插座 (来源: GB/T 4728.11-2007)
序号 13: 内网信息插座 (来源: GB/T 4728.11-2007)
序号 14: 电话插座 (来源: GB/T 4728.11-2007)
序号 15: 多孔信息插座 (来源: GB/T 4728.11-2007)
序号 16: 多孔信息插座 (来源: GB/T 4728.11-2007)
序号 17: 光端机 (来源: GB/T 4728.11-2007)

符号及含义:
RC: 集合点
SC: 配线箱
PC: 配线架
CT: 光纤总配线架
SCE: 光纤接线盒
EC: 电子配线架
CE: 电缆桥架
WC: 穿水煤气钢管
WE: 穿焊接钢管
AC: 穿阻燃工程硬质塑料管
FC: 穿电缆桥架敷设
FH: 暗敷在屋面或楼板内

敷设方式符号:
- 沿天棚或顶板面敷设
- 暗敷在墙内
- 沿墙面敷设
- 沿柱或跨柱敷设
- 暗敷在地面或地板内
- 活动地板下敷设

注：图中页码、水印及无关字符已删除。
