【14BJ15-1】 人防工程防护设备优选图集（华北标BJ系列图集）

华北标BJ系列图集（原88J系列）
人防工程
14BJ15-1 防护设备优选图集

北京市城乡规划标准化办公室
北京工程建设标准化协会
建筑构造通用图集

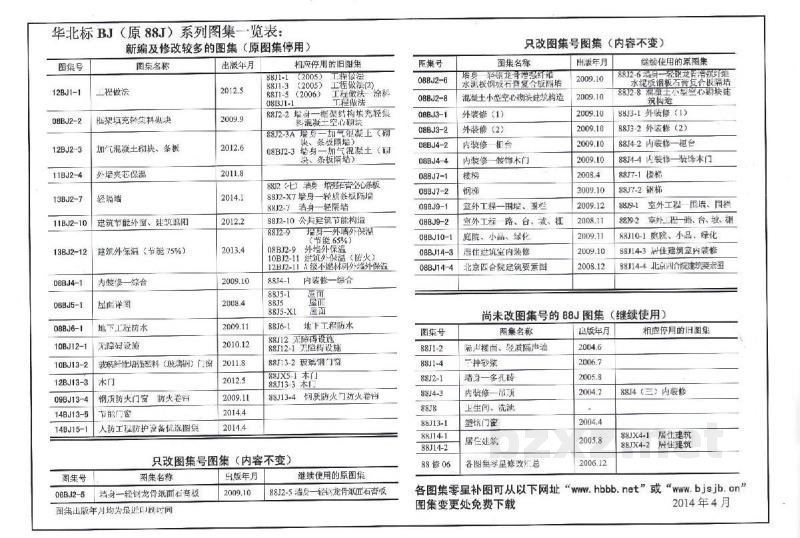

华北标BJ（原88J）系列图集一览表：

一、新编及修改较多的图集（原图集停用）
12BJ1-1 工程做法 (2012.5)
08BJ2-2 框架填充轻集料混凝土砌块 (2009.9)
12BJ2-3 加气混凝土砌块、条板 (2012.6)
11BJ2-4 外墙夹芯保温 (2011.8)
13BJ2-7 轻隔墙 (2014.1)
11BJ2-10 建筑节能外窗、建筑遮阳 (2012.2)
13BJ2-12 建筑外保温（节能75%） (2013.4)
08BJ4-1 内装修—综合 (2009.10)
08BJ5-1 屋面详图 (2008.4)
08BJ6-1 地下工程防水 (2009.11)
10BJ12-1 无障碍设施 (2010.12)
10BJ13-2 玻璃纤维增强塑料（玻璃钢）门窗 (2011.8)
12BJ13-3 木门 (2012.5)
09BJ13-4 钢质防火门窗防火卷帘 (2009.11)
14BJ13-5 节能门窗 (2014.4)
14BJ15-1 人防工程防护设备优选图集 (2014.4)

相应停用的旧图集：
88J1-1, 88J1-3 (2005)
88J2-2 墙身—框架结构填充轻集料混凝土空心砌块
88J2-3A 墙身—加气混凝土（砌块、条板隔墙）
88J2-3 墙身—加气混凝土（砌块、条板墙）
88J2-5 墙身—轻钢龙骨纸面石膏板隔墙
88J2-7 墙身—轻钢龙骨纸面石膏板隔墙
88J2-10 公共建筑节能构造（节能65%）
88J2-9 墙身—外墙外保温
08BJ2-9
10BJ2-11 建筑外保温（防火）
12BJ2-1 级不燃材料外墙外保温
88J4-1, 88J5-1, 88J5, 88J5-X1, 88J6-1
内装修—综合, 屋面, 地下工程防水
88J12 无障碍设施, 88J12-1 无障碍设施
88J13-2 玻璃钢门窗
88JX5-1 木门
88J13-3 木门
88J13-4 钢质防火门防火卷帘

二、只改图集号图集（内容不变）
88J2-6 墙身—轻钢龙骨纸面石膏板复合板隔墙 (2009.10)
88J2-8 混凝土小型空心砌体建筑构造 (2009.10)
88J3-1 外装修（1） (2009.10)
88J3-2 外装修（2） (2009.10)
88J4-2 内装修—柜台 (2009.10)
88J4-4 内装修—装饰木门 (2009.10)
88J7-1 楼梯 (2008.4)
88J7-2 钢梯 (2009.10)
88J9-1 室外工程—围墙、围栏 (2009.12)
88J9-2 室外工程—路、台、坡、棚 (2008.11)
88J10-1 庭院、小品，绿化 (2009.11)
88J14-3 居住建筑室内装修 (2009.10)
88J14-4 北京四合院建筑要素图 (2008.12)

三、继续使用的原图集
88J1-2, 88J1-4
88J2-1 墙身—多孔砖
88J4-3 内装修—吊顶
88J5-2 卫生间、洗脸
88J13-1 塑钢门窗
88J14-1 居住建筑
88J14-2
88J15-1 居住建筑

尚未改图集号的88J图集（继续使用）
勒声楼南、轻质隔声墙 (2004.6)
干拌砂浆 (2006.7)
墙身—多孔砖 (2005.8)
内装修—吊顶 (2004.7)
卫生间、洗脸 (2004.4)
塑钢门窗 (2005.8)
居住建筑 (2006.12)

各图集零星修改汇总：
88J4(三) 内装修
居住建筑
88JX4-1, 88X4-2

注：各图集零星补图可从相关官方渠道免费下载（2014年4月图集变更处）。

14BJ15-1 人防工程防护设备优选图集
编制日期：2013年11月

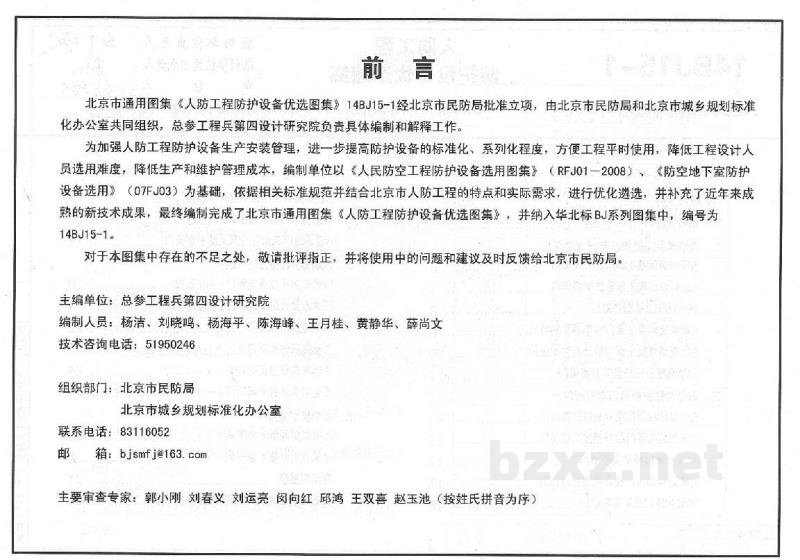

前言

北京市通用图集《人防工程防护设备优选图集》14BJ15-1经北京市民防局批准立项，由北京市民防局和北京市城乡规划标准化办公室共同组织，总参工程兵第四设计研究院负责具体编制和解释工作。为加强人防工程防护设备生产安装管理，进一步提高防护设备的标准化、系列化程度，方便工程平时使用，降低工程设计人员选用难度，降低生产和维护管理成本，编制单位以《人民防空工程防护设备选用图集》（RFJ01-2008）、《防空地下室防护设备选用》（07FJ03）为基础，依据相关标准规范并结合北京市人防工程的特点和实际需求，进行优化筛选，并补充了近年来成熟的新技术成果，最终编制完成了北京市通用图集《人防工程防护设备优选图集》，并纳入华北标BJ系列图集中，编号为14BJ15-1。

对于本图集中存在的不足之处，敬请批评指正，并将使用中的问题和建议及时反馈给北京市民防局。

主编单位：总参工程兵第四设计研究院
编制人员：杨洁、刘晓鸣、杨海平、陈海峰、王月桂、黄静华、薛尚文
技术咨询电话：51950246

组织部门：北京市民防局、北京市城乡规划标准化办公室
联系电话：83116052

主要审查专家：郭小刚、刘春义、刘运亮、闵向红、邱鸿、王双喜、赵玉池（按姓氏拼音为序）

一、编制说明

（一）适用范围
本图集适用于新建、改建的抗力级别为5级、6级的防空地下室及单建式人防工程选用，城市地下空间兼顾人民防空设计可参照本图集。本图集供人防工程设计、加工安装、监理、验收等人员使用。

（二）编制依据
1. 《人民防空地下室设计规范》GB50038-2005
2. 《防护工程防护设备和消波系统技术规范》GJB3137-1997
3. 《钢结构设计规范》GB50017-2003
4. 《混凝土结构设计规范》GB50010-2010
5. 《平战结合人民防空工程设计规范》DB11/994-2013
6. 《人民防空工程防护功能平战转换设计标准》RFJ1-98

（三）编制原则
1. 在现行各版本防护设备选用图集的基础上结合北京市人防工程的实际情况，对现有各类防护设备进行优化筛选。
2. 为降低生产和维护管理成本，入选的防护设备类型和型号符合标准化、系列化要求。

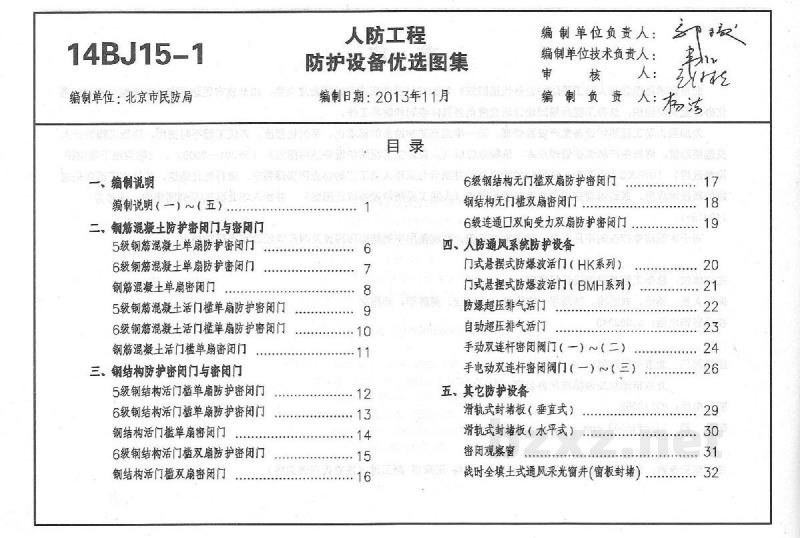

（四）图集内容
本图集包含优选出的18种类型的防护设备选用图，具体内容见下表：

1. 钢筋混凝土防护密闭门与密闭门
- 钢筋混凝土单扇防护密闭门
- 钢筋混凝土单扇密闭门
- 钢筋混凝土活门槛单扇防护密闭门
- 钢筋混凝土活门槛单扇密闭门

2. 钢结构防护密闭门与密闭门
- 钢结构活门槛单扇防护密闭门
- 钢结构活门槛单扇密闭门
- 钢结构活门槛双扇防护密闭门
- 钢结构活门槛双扇密闭门
- 钢结构无门槛双扇防护密闭门
- 钢结构无门槛双扇密闭门
- 连通口双向受力双扇防护密闭门

3. 人防通风系统防护设备
- 门式悬摆式防爆波活门（HK系列）
- 门式悬摆式防爆波活门（BMH系列）
- 防爆超压排气活门
- 自动超压排气活门
- 手动双连杆密闭阀门
- 手电动双连杆密闭阀门

4. 其它防护设备
- 滑轨式封堵板（垂直式）
- 滑轨式封堵板（水平式）
- 密闭观察窗
- 战时全填土式通风采光窗井（窗板封堵）
- 平开挡窗板
