【12YD17】 公共建筑能耗监测及管理系统

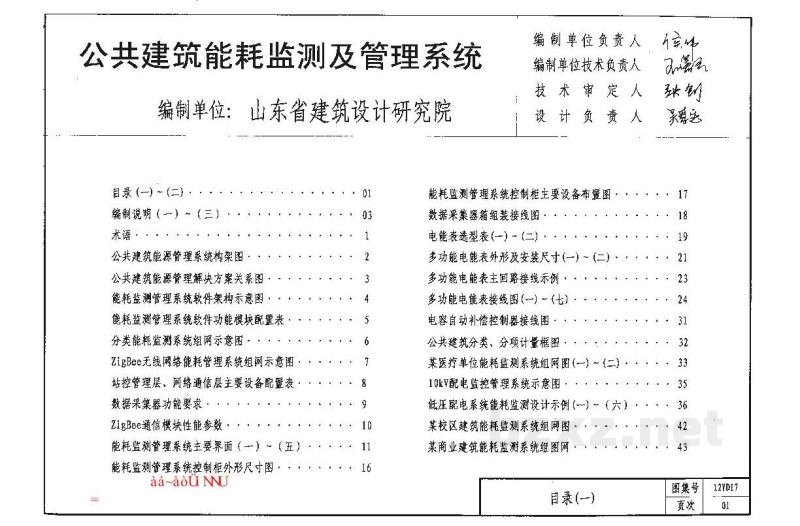

目录(一)～(二) .................................................. 01

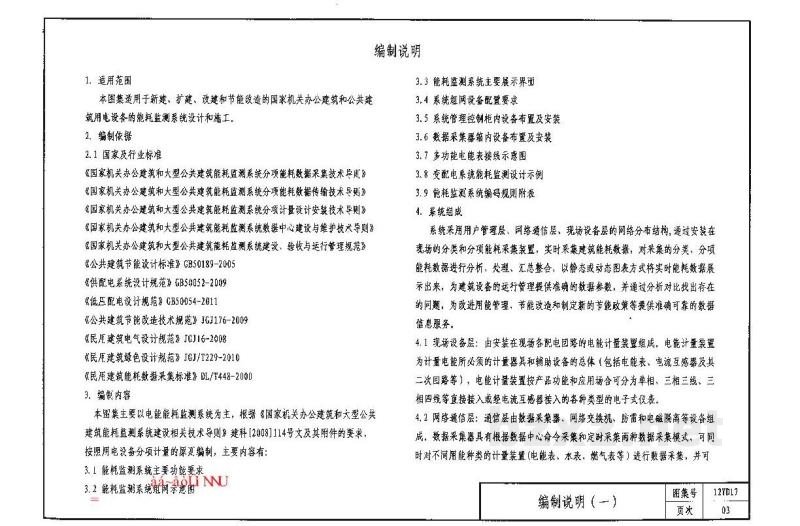

编制说明(一)～(三) .......................................... 03
术语 ............................................................ 1
公共建筑能源管理系统构架图 .................................. 2
公共建筑能源管理系统解决方案图 ................................ 3
能耗监测管理系统软件架构示意图 ................................ 4
能耗监测管理系统软件功能模块配置表 .............................. 5
分类能耗监测系统网示意图 ........................................ 6
ZigBee无线网络能耗管理子系统组网示意图 ......................... 7
站控管理层、网络通信层主要设备配置表 ............................ 8
数据采集器功能要求 .............................................. 9
ZigBee通讯模块性能参数 .......................................... 10
能耗监测管理系统主界面(一)～(五) .............................. 11
能耗监测系统控制柜外形尺寸图 .................................... 16

能耗监测管理系统控制柜主要设备布置图 ......................... 17
数据采集器箱组装配线图 ........................................ 18
电能数据表(一)～(二) .......................................... 19
多功能电能表外形及安装尺寸(一)～(二) ....................... 21
多功能电能表主回路接线示例 .................................... 23
多功能电能表接线图(一)～(七) .................................. 24
电容自动补偿控制器接线图 ...................................... 31
公共建筑分类、分项计算框图 .................................... 32
某医疗单位能耗监测系统组网图(一)～(二) ..................... 33
10kV配电室监测管理系统示意图 .................................. 35
低压配电系统能源监测设计示例(一)～(六) ...................... 36
某校区建筑能耗监测系统组网图 ................................... 42
某商业建筑能耗监测系统组网图 .................................... 43
