【11YG003】 常用建筑结构节点构造

常用建筑结构节点构造

常用建筑结构节点构造

编制单位：河南省建筑设计研究院有限公司 图集号：11YG003

目 录

图名：目录 图集号：11YG003
页 次：1

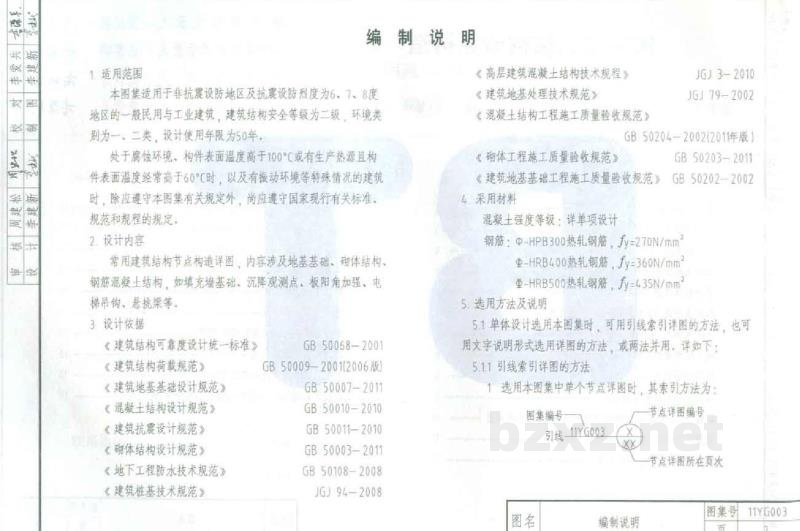

编制说明

1. 适用范围

本图集适用于非抗震设防地区及抗震设防烈度为6、7、8度地区的一般民用与工业建筑，建筑结构安全等级为二级，环境类别为一、二类，设计使用年限为50年。

处于腐蚀环境、构件表面温度高于100℃或有生产热震且构件表面温度经常高于60℃时，以及有振动环境等情况的建筑中，除应遵守本图集有关规定外，尚应遵守国家现行有关标准、规范和规程的规定。

2. 设计内容

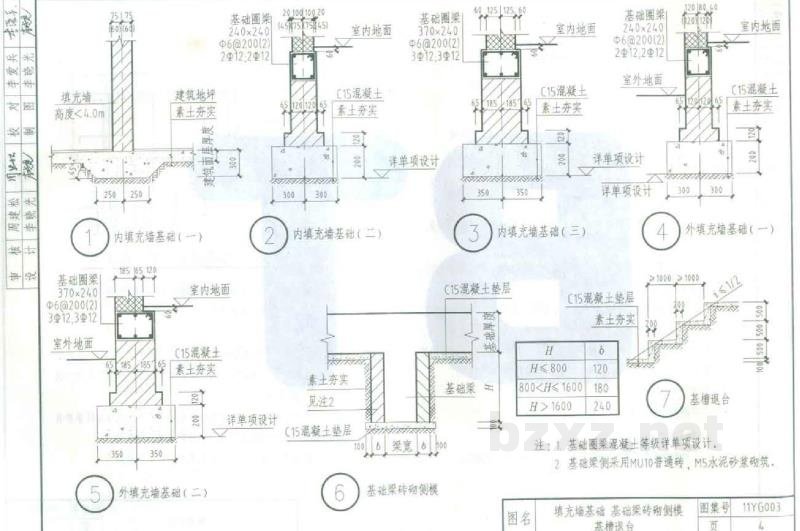

常用建筑结构节点构造详图。内容涉及地基基础、砌体结构、钢筋混凝土结构、土壤充填墙梁、沉降观测点、板间加宽、电梯吊钩、悬挑梁等。

3. 设计依据

4. 采用材料

混凝土强度等级：详见单项设计

钢筋：φ—HPB300级热轧钢筋，$f_y=270\text{N/mm}^2$
φ—HRB400级热轧钢筋，$f_y=360\text{N/mm}^2$
ψ—HRB500级热轧钢筋，$f_y=435\text{N/mm}^2$

5. 选用方法及说明

5.1 单体设计选用本图集时，可用引线索引详图的方法，也可用文字说明形式采用详图的方法，或两法并用。详如下：

5.1.1 引索索引详图的方法

1. 选用本图集中单个节点详图时，其索引方法为：
