钢筋混凝土雨篷挑檐
| 编制单位： | 新乡市建筑设计研究院有限公司 | 图集号： | 11YG305 | ||||||
| 编制单位负责人： | 宋继国 | [签名] | |||||||
| 编制单位技术负责人： | 于永建 | ||||||||
| 技术审定人： | 于永建 | ||||||||
| 设计负责人： | 张世海 | ||||||||
目 录
| 目录项 | 页码 |
|---|---|
| 平改挑选用表 | 41 |
| 编制说明 | 2~5 |
| 直廊吊挂选用表 | 42 |
| A、B型雨篷平面及详图 | 6 |
| C~H型立面雨篷大样 | 7 |
| A型雨篷选用表 | 8~10 |
| B型雨篷选用表 | 11~17 |
| A型雨篷板材料表 | 18 |
| B型雨篷梁材料表 | 19~22 |
| A型雨篷梁材料表 | 23~27 |
| B型雨篷梁材料表 | 28~30 |
| 挑檐平面示意图 | 33 |
| 挑檐转角配筋详图 | 40 |
| 图名 | 目录 | 图集号 | 页码 |
|---|---|---|---|
| 11YG305 | 1 |

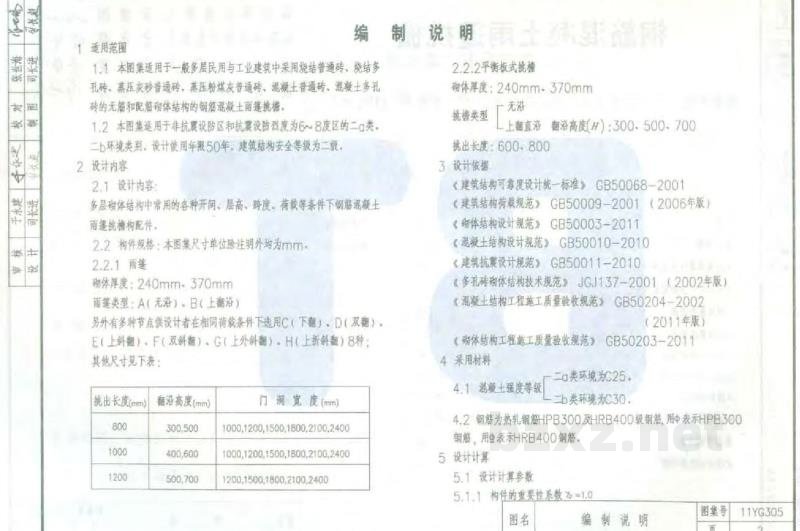

编制说明
1 适用范围
- 本图集适用于一般多层民用与工业建筑中采用现浇普通砖、烧结多孔砖、蒸压灰砂普通砖、蒸压粉煤灰普通砖、混凝土普通砖、混凝土多孔砖的无筋和配筋砌体结构的钢筋混凝土过梁墙。
- 本图适用于非抗震设防区和抗震设防烈度为6~8度区的二类，二b环境类别中，设计使用年限50年，建筑结构安全等级为二级。
2 设计内容
- 2.1 设计内容：多层砌体房屋中各种跨间不同层、层高、跨度等条件下钢筋混凝土现浇梁墙构件。
- 2.2 构件规格：本图集尺寸标注除注明外均为mm。
2.2.1 面宽
墙体厚度：240mm、370mm
梁墙类型：A（无筋）、B（上配筋）
另外有多跨节点供设计者在相同荷载条件下选用C（下筋）、D（双筋）、E（上斜筋）、F（双斜筋）、G（上外斜筋）、H（上下斜筋）5种。
其他尺寸见下表：
| 梁间长度(mm) | 最大跨度(m) | 门、窗、宽度 (mm) | |
|---|---|---|---|
| 600 | 300,500 | 1000,1200,1500,1800,2100,2400 | |
| 1000 | 400,600 | 1000,1200,1500,1800,2100,2400 | |
| 1200 | 500,700 | 1200,1500,1800,2100,2400 | |
3 设计依据
- 《建筑结构可靠性设计统一标准》 GB50068-2001
- 《建筑结构荷载规范》 GB50009-2001（2006年版）
- 《砌体结构设计规范》 GB50003-2011
- 《混凝土结构设计规范》 GB50010-2010
- 《建筑抗震设计规范》 GB50011-2010
- 《多孔砖砌体结构技术规范》 JGJ137-2001（2002年版）
- 《混凝土结构工程施工质量验收规范》 GB50204-2002（2011年版）
- 《砌体工程施工质量验收规范》 GB50203-2011
4 采用材料
- 4.1 混凝土强度等级
一类环境为C25。
二b类环境为C30。 - 4.2 钢筋为热轧光圆HPB300级、HRB400级钢筋，用符号HPB300和HRB400表示。

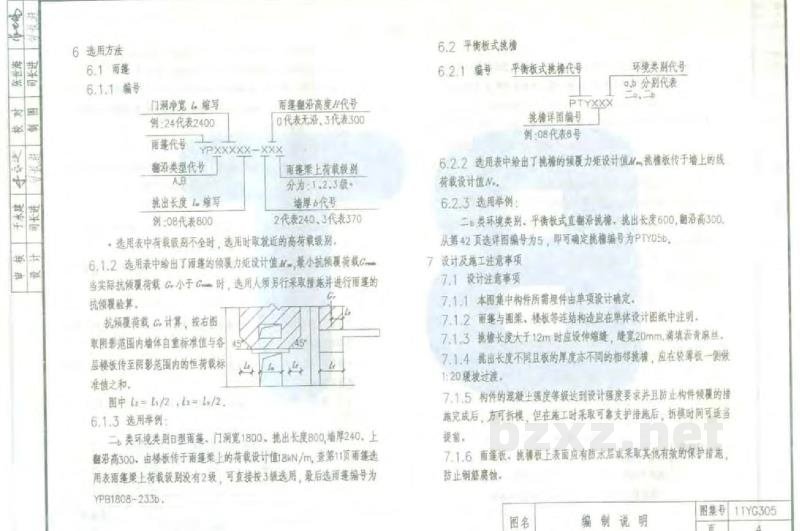

5 设计计算
- 5.1 设计计算参数
- 5.1.1 构件的重要性系数 $\gamma_0=1.0$
图集号 11YB305
页 2
