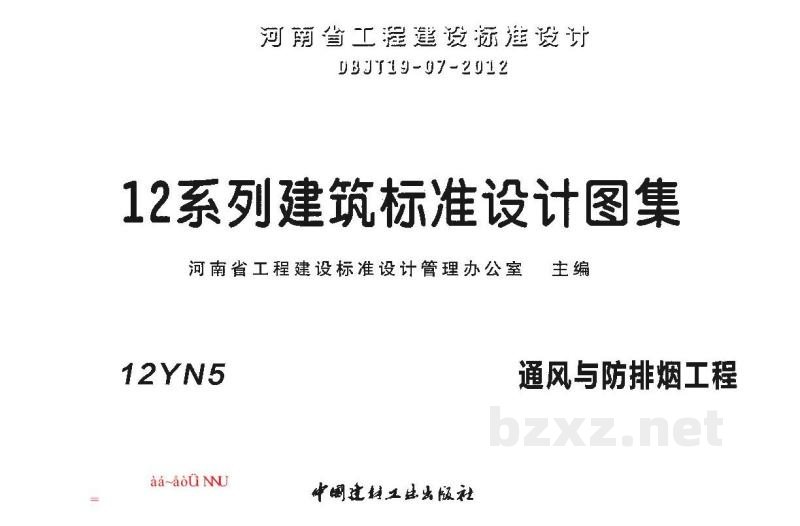

标准简介/下载河南省工程建设标准设计
DBJT19-07-2012
12系列建筑标准设计图集
河南省工程建设标准设计管理办公室主编
12YN5通风与防排烟工程
中国建材工业出版社

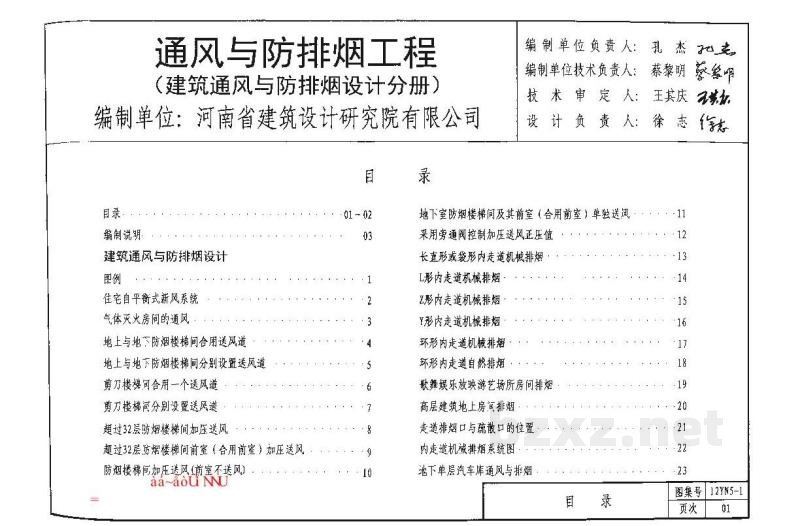

通风与防排烟工程
（建筑通风与防排烟设计分册）
编制单位：河南省建筑设计研究院有限公司
| 编制单位负责人: | 孔杰 | 签名 |
| 编制单位技术负责人: | 蔡黎明 | 签名 |
| 技 术 审 定 人: | 王其庆 | 签名 |
| 设 计 负 责 人: | 徐志 | 签名 |
目 录
|
目录01-02 编制说明03 建筑通风与防排烟设计 图例1 住宅宅户窗式新风系统2 气体灭火房间的通风3 地上与地下防烟楼梯间合用送风道4 地上与地下防烟楼梯间分别设置送风道5 剪刀楼梯间合用一个送风道6 剪刀楼梯间分别设置送风道7 超过32层防烟楼梯间加压送风8 超过32层防烟楼梯间前室（含合用前室）加压送风9 防烟楼梯间加压送风（首层不送风）10 |
地下室防烟楼梯间及其前室（合用前室）单独送风11 采用旁通阀控制加压送风正压值12 长直形走廊机械排烟13 L形内走道机械排烟14 Z形内走廊机械排烟15 Y形内走道机械排烟16 环形内走廊机械排烟17 环形内走道自前接烟18 歌舞娱乐放映游艺场所房间排烟19 高层建筑地上层厅排烟20 走道排烟口与疏散口的布置21 内走廊机械防系统原理图22 地下单层汽车库通风与排烟23 |
| 目录 | 图号：JZYN S-1 页次：01 |
||||
|---|---|---|---|---|---|

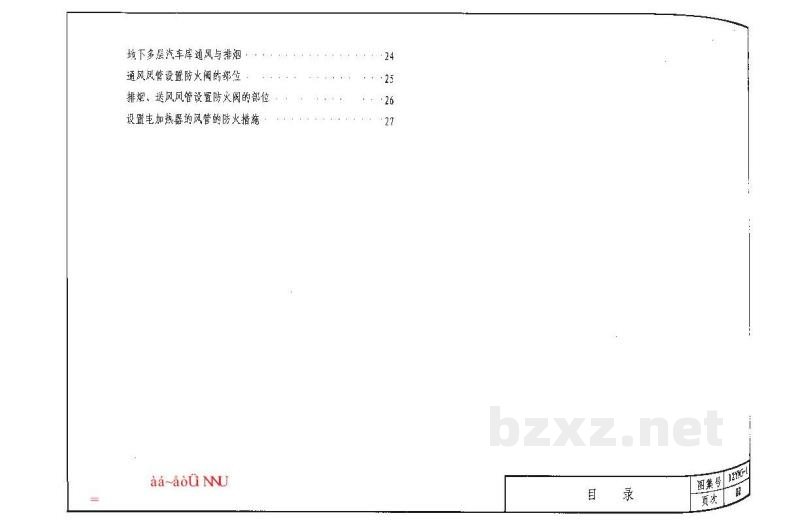

地下多层汽车库通风与排烟 24
通风格栅设置防火阀的部位 25
排粉、送风等设置防火阀的部位 26
设置电加热器的风管防灭火措施 27
