标准简介/下载山西省工程建设标准设计
12系列建筑标准设计图集
DBJT04-35-2012
12J9-1 室外工程
室外工程
编制单位：内蒙古工大建筑设计有限责任公司
|
||||||||

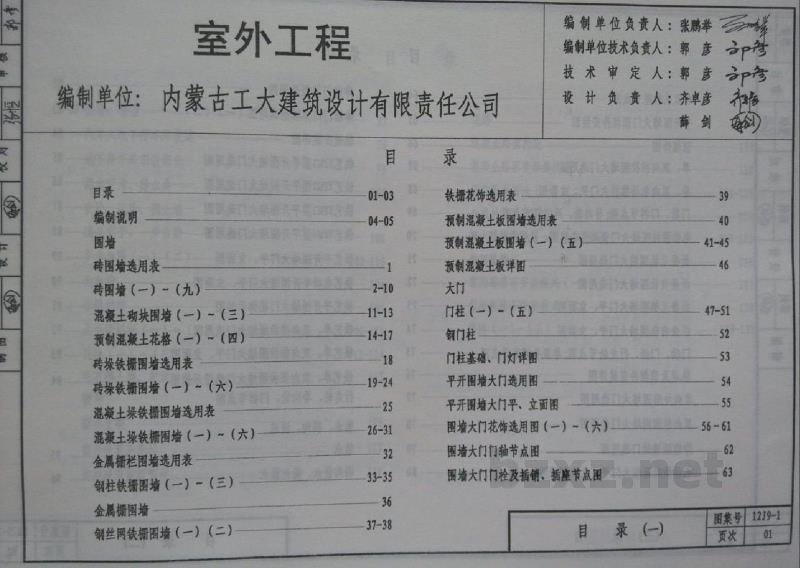

目 录
| 目录 | 页码 | ||
|---|---|---|---|
| 目录 | 01-03 | 铁栅花饰选用表 | 39 |
| 编制说明 | 04-05 | 预制混凝土板围墙选用表 | 40 |
| 图例 | 预制混凝土板围墙（一）～（五） | 41~45 | |
| 砖围墙选用表 | 1 | 预制混凝土板详图 | 46 |
| 砖围墙（一）～（九） | 2~10 | 大门 | |
| 混凝土砌块围墙（一）～（三） | 11-13 | 门柱（一）～（五） | 47~51 |
| 预制混凝土花格（一）～（四） | 14~17 | 制门柱 | 52 |
| 砖垛铁栅围墙选用表 | 18 | 门柱基墙、门灯详图 | 53 |
| 砖垛铁栅围墙（一）～（六） | 19~24 | 平开围墙大门选用图 | 54 |
| 混凝土垛铁栅围墙选用表 | 25 | 平开围墙大门平、立面图 | 55 |
| 混凝土垛铁栅围墙（一）～（六） | 26~31 | 围墙大门花格选用图（一）～（六） | 56~61 |
| 金属栅栏围墙选用表 | 32 | 围墙大门门轮节点图 | 62 |
| 钢制铁栅围墙（一）～（三） | 33~35 | 围墙大门门栓及插销、插座节点图 | 63 |
| 金属栅栏墙 | 36 | ||
| 钢丝网铁栅围墙（一）～（二） | 37~38 | 目录（一） | |
| 图号 | 1219-1 |
|---|---|
| 页次 | 01 |

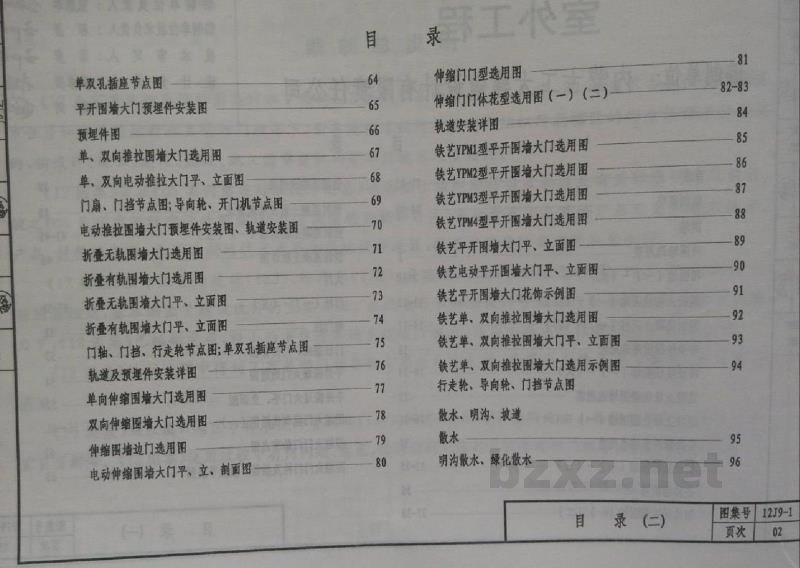

目录
|
单双孔插座节点图 早开固墙大门预埋件安装图 预理件图 单、双向推拉固墙大门选用图 单、双向电动推拉大门平、立面图 门扇、门档节点图；导向轮、开门机节点图 电动推拉固墙大门预埋件安装图、轨道安装图 折叠无轨固墙大门选用图 折叠有轨固墙大门选用图 折叠无轨固墙大门平、立面图 折叠有轨固墙大门平、立面图 门轴、门档、行走轮节点图；单双孔插座节点图 轨道及预埋件安装详图 单向伸缩固墙大门选用图 双向伸缩固墙大门选用图 伸缩固墙边门选用图 电动伸缩固墙大门平、立、剖面图 |
伸缩门门型选用图 伸缩门门体造型选用图（一）（二） 轨道安装详图 铁艺TPM1型平开固墙大门选用图 铁艺TPM2型早开固墙大门选用图 铁艺TPM3型平开固墙大门选用图 铁艺TPM4型平开固墙大门选用图 铁艺平开固墙大门平、立面图 铁艺电动平开固墙大门平、立面图 铁艺平开固墙大门花饰示例图 铁艺单、双向推拉固墙大门选用图 铁艺单、双向推拉固墙大门平、立面图 铁艺单、双向推拉固墙大门选用示例图 行走轮、导向轮、门档节点图 散水、明沟、坡道 散水 明沟散水、绿化散水 |
