【10ZJ110】 混凝土多孔砖墙体建筑构造

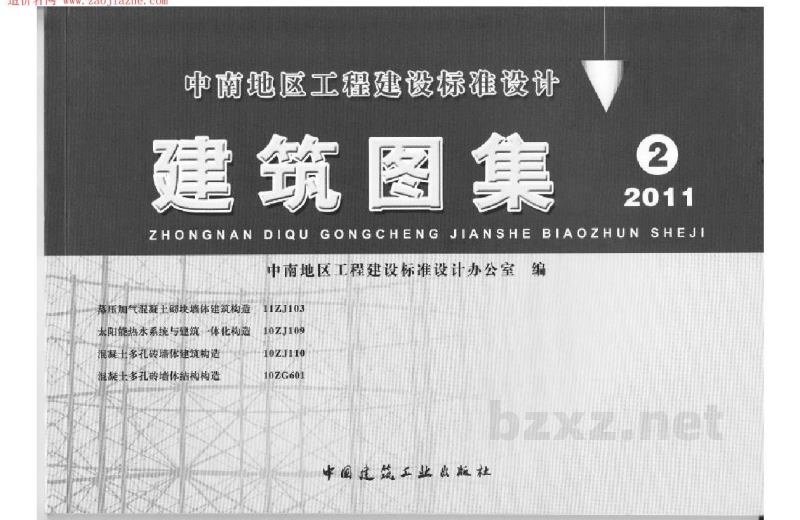

中南地区工程建设标准设计

建筑图集 ②

ZHONGNAN DIQU GONGCHENG JIANSHE BIAOZHUN SHEJI

中南地区工程建设标准设计办公室 编

中国建筑工业出版社

混凝土多孔砖墙体建筑构造

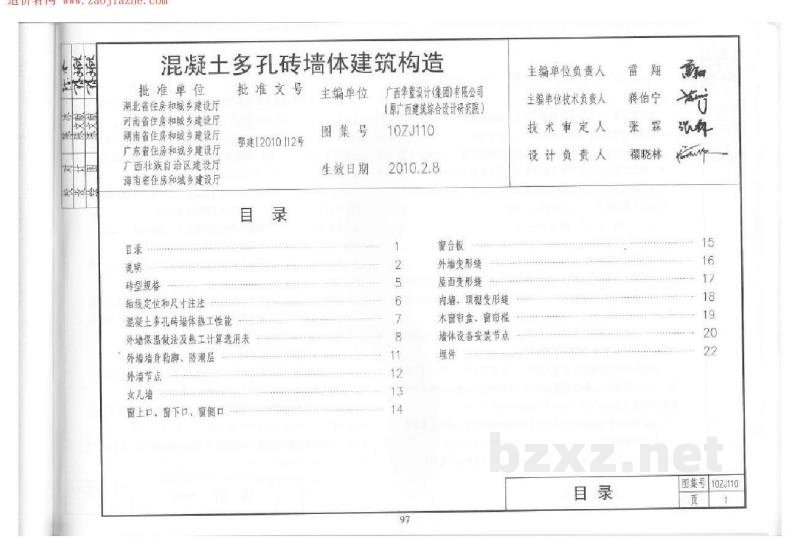

目 录

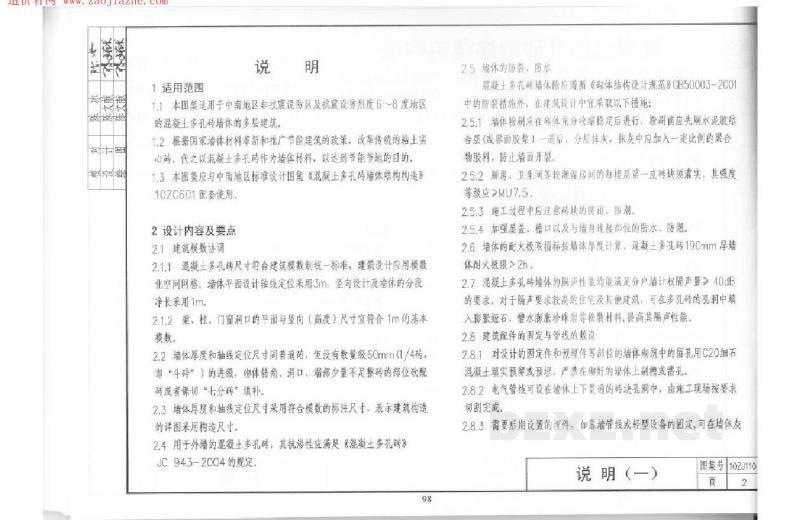

说 明

1 适用范围

1.1 本图集适用于中、南地区非抗震设防及抗震设防烈度6~8度地区的混凝土多孔砖墙体填充工程。

1.2 依据国家墙体材料革新和建筑节能政策的部署，改革传统粘土实心砌体，代之以高强级中空砌体作墙体材料，以达到节能利废的目的。

1.3 本图集配合中南地区标准设计图集《混凝土多孔砖墙体结构构造》(02CZG18)配套使用。

2 设计内容及要点

2.1 建筑概略说明

2.1.1 混凝土多孔砖尺寸与每块模数做到统一标准，建筑设计应采用模化空间网格。墙体平面定位轴线为5m、竖向设计及墙体的分段净长采用lm。

2.1.2 梁、柱、门窗洞口标号宜与竖向（高度）尺寸定位中0.1m处基本找位。

2.2 墙体厚度和轴线的拉结尺寸可调随机，在没有数据值60mm(1/4砖)时“半墙”下加皮数、砌体整模、洞口、墙部多少不足尺的部份应做成哑或要求做“七分砖”挑头。

2.3 墙体厚度和轴线定位尺寸采用符合模数的拉法尺寸，系承建筑构造的环境来随机找位。

2.4 用于外墙的混凝土多孔砖，其抗渗性能应满足《烧结多孔砖》JC 94-3~2004中的规定。

2.5 墙体的防潮、防水

混凝土多孔砖墙体填充应根据《建筑结构荷载规范》GB50009—2001中的相关规定，在建筑设计中宜采取以下措施：

2.5.1 墙体顶部应在砌体表面分层设置压顶进行。应留设自防水或柔性防水层（如屋面找坡一层一用、分屋抹灰、抹灰中应加入一定配比的聚合物材料），防止墙身渗漏。

2.5.2 厨房、卫生间等潮湿房间的内墙面应做第一道弹性涂膜，其强度等级应在M7.5。

2.5.3 施工过程中应注意对成品的保护，防损。

2.5.4 加强窗台、檐口以及各墙身交接部位的防水、防潮。

2.5.5 墙体的耐火极限应根据标准图集计算。混凝土多孔砖190mm厚墙体耐火极限≥2h。

2.6 混凝土多孔砖墙体的隔声性能应满足分户墙《建筑隔声设计规范》GBJ118的要求，对于噪声要求较高的住宅或其他房间，可在多孔砖砌体孔洞中填入膨胀蛭石、炉渣或玻璃棉等轻质材料，提高其隔声性能。

2.7 建筑配件的安装与定位的放线

2.8.1 对设计的预埋件和预留洞等均应经墙体砌筑中的位置用C20细石混凝土进行填实，严禁在砌体上直接打孔或剔凿。

2.8.2 电气管线可在墙体内上下预留给线孔后安装，由施工单位按要求封闭完成。

2.8.3 需要后期安装的构件、如加强管板等连接设备的固定，应在砌筑时预留并预埋好。

98
