12BJ2-11 A级不燃材料外墙外保温

中国建筑工业出版社

建筑构造通用图集

A级不燃材料
外墙外保温

12 BJ2-11 编制日期：2011年12月

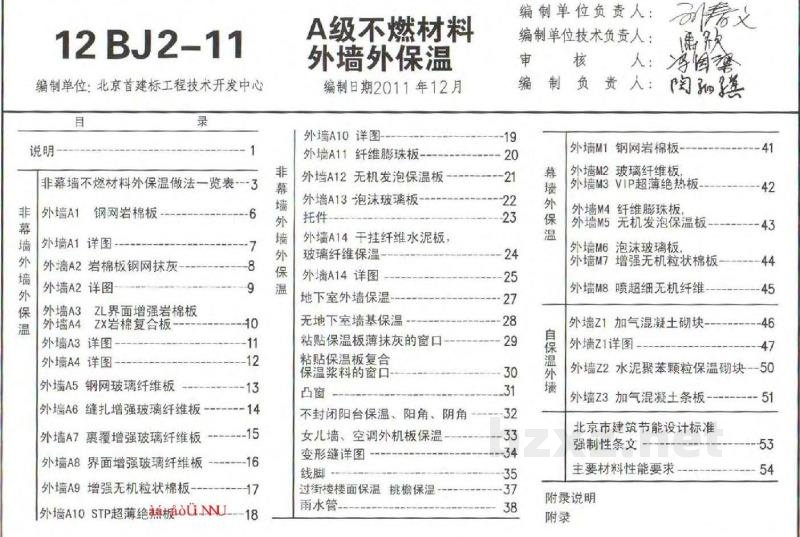

目录

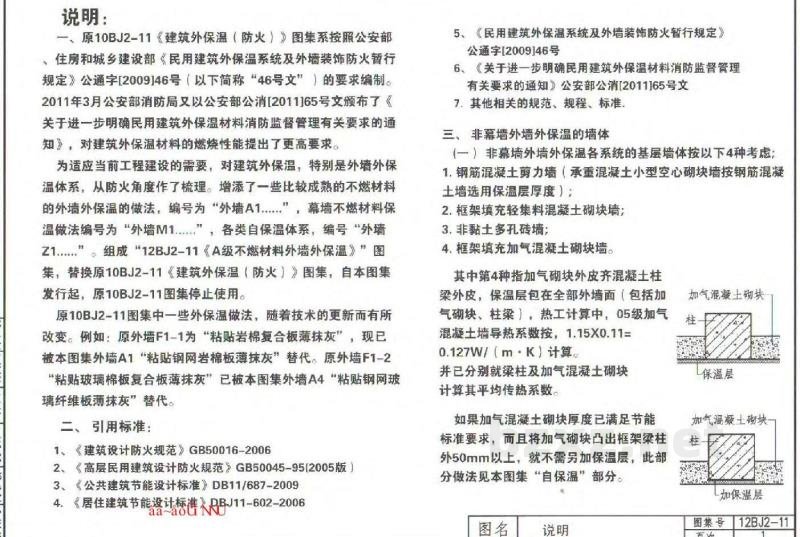

说明：

一、原10BJ2-11《建筑保温（防火）》图集

原10BJ2-11《建筑保温（防火）》图集是按照公安部、住房和城乡建设部《民用建筑外保温系统外墙装饰防火暂行规定》公通字[2009]46号（以下简称“46号文”）的要求编制。2011年3月公安部消防局又公安部公消[2011]65号文颁布了《关于进一步明确民用建筑外保温材料消防安全管理有关要求的通告》，对建筑外墙保温材料的燃烧性能提出了更高要求。

为适应当前工程建设的需要，针对建筑外墙，特别是外墙外保温体系，从防火角度进行了梳理。增添了一些比较成熟的非燃材料的外墙外保温的做法，编号为“外墙A1……”，易燃不燃材料做法的编号为“外墙B1……”，各类自保温材料，编号为“外墙Z1......”。组成“12BJ2-11《A级不燃材料外墙外保温》”图集。替换原10BJ2-11《建筑保温（防火）》图集，本图集发行后，原10BJ2-11图集停止使用。

原10J2-11图集中一些外保温做法，随着技术的更新而有所改变。例如：外墙F1-1为“粘砖岩棉复合板抹灰”，现已被本册外墙A1“粘贴钢网岩棉板薄抹灰”替代。外墙F1-2“粘贴玻璃棉板复合板薄抹灰”被本图集外墙A4“粘贴玻璃棉纤维板薄抹灰”替代。

二、引用标准：

1. 《建筑设计防火规范》GB50016-2006
2. 《高层民用建筑设计防火规范》GB50045-95(2005版)
3. 《公共建筑节能设计标准》DB11/687-2009
4. 《居住建筑节能设计标准》DBJ11-602-2006
5. 《民用建筑外保温系统及外墙装饰防火暂行规定》公通字[2009]46号
6. 《关于进一步明确民用建筑外保温材料消防安全管理有关要求的通告》公安部公消[2011]65号文
7. 其他相关的规范、规程、标准。

三、非幕墙外墙外保温的墙体

（一）非幕墙外墙外保温各系统的基层墙体按以下4种考虑：

1. 钢筋混凝土剪力墙（承重混凝土小型空心砌块墙按钢筋混凝土墙选用保温层厚度）；
2. 框架填充轻集料混凝土砌块墙；
3. 框架填充多孔砖墙；
4. 框架填充加气混凝土砌块墙。

其中第4种指加气砌块外皮及混凝土柱梁外皮，保温层在全部外墙面（包括加气砌块、柱梁）。热工计算中，05级加气混凝土墙体传热系数K₁= 0.17W/(m·K)。

并已分别就浇注型及加气混凝土砌块计算其平均导热系数。
