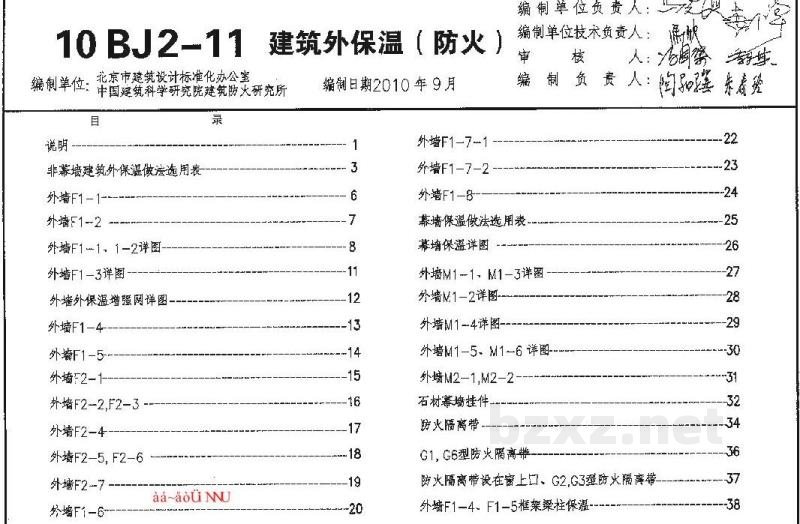

【10BJ2-11】 建筑外保温（防火）

10 BJ2-11 建筑外保温（防火）

编制单位：北京市建筑设计标准化办公室
中国建筑科学研究院建筑防火研究所 编制日期2010年9月

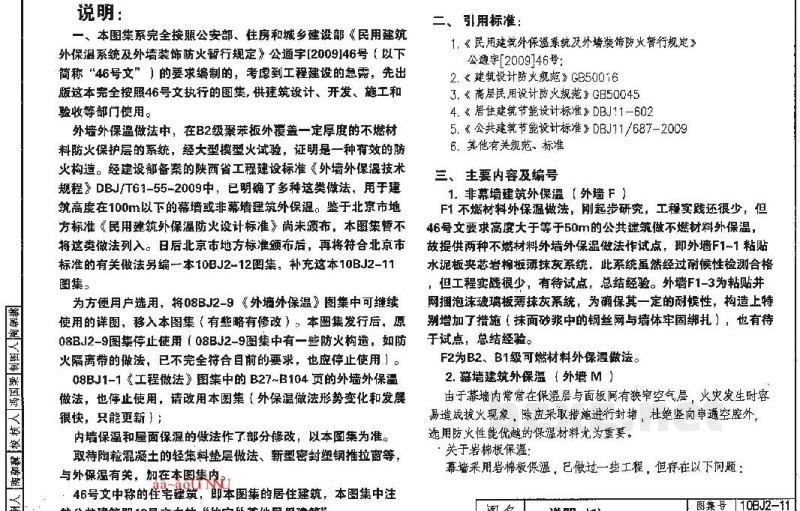

说明:

一、

本图集系完全按照公安部、住房和城乡建设部《民用建筑外保温系统外墙装饰防火暂行规定》公通字〔2009〕46号（以下简称“46号文”）的要求编制的，考虑到工程建设的急需，先出版这本完全按46号文执行的图集。供建筑设计、开发、施工和验收等部门使用。

外场保温做法中，在B2级聚苯板外面盖一定厚度的不燃材料防护层保护的系统，经大型模型火试验，证明是一种有效的防火构造。建设部备案的陕西省工程建设标准《外墙外保温技术规范》DBJJ/T61-55-2009中，已明确了多种这类做法，用于建筑高度在100m以下的幕墙或非幕墙建筑外墙。鉴于北京市地方标准《民用建筑外墙保温防火设计标准》尚未颁布，本图集暂不将这类做法列入。近日北京市地方标准颁布后，再将符合北京市标准的有关做法另编一本08JBJ-12图集中补充。

为方便用户选用，将08BJ2-9《外墙外保温》图集中可继续使用的详图，移入本图集（有些略有修改）。本图集发行后，原08BJ2-9图集停止使用（08BJ2-9图集中有一些防火构造，如防火墙隔开的窗间墙做法，已不完全符合目前的要求，也应停止使用）。

08BJ1-1《工程做法》图集中的B27-B104页的外场外保温做法，也停止使用。将改由本图集《外墙保温防火设计标准》为准和发展做法，只能更新。

内墙保温和屋面保温的做法作了部分修改，以本图集为准。

取得网模混凝土的轻型料混层做法、新型密封塑料锚固件等，与46号文有关，故在本图集中。

46号文中的“住宅建筑”，即本图集的居住建筑。本图集中注的公共建筑则46号文中的“住宅外其他民用建筑”。

二、 引用标准:

1. 《民用建筑外墙保温系统及外墙装饰防火暂行规定》公通字〔2009〕46号
2. 《建筑设计防火规范》GB50016
3. 《高层民用建筑设计防火规范》GB50045
4. 《居住建筑节能设计标准》DBJ01-602
5. 《公共建筑节能设计标准》DBJ11/877-2009
6. 其他有关规范、标准

三、 主要内容及编号:

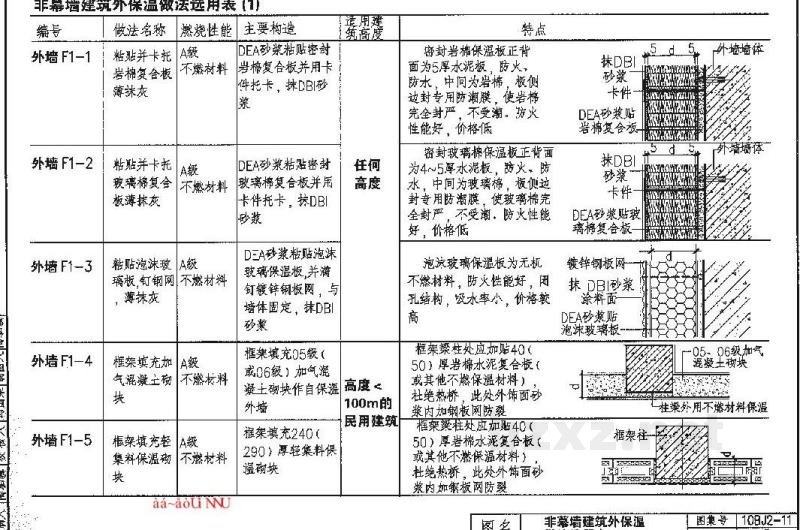

F1. 非幕墙建筑外保温做法（外墙F）

F1为非幕墙建筑外保温做法，刚发布新工程，工程实践还很少。但46号文要求高度大于等于50m的公共建筑做不燃材料外保温，故提供两种不燃材料外墙外保温做法系统详图，即中板F-1粘贴水泥基或耐碱玻纤网格布复合钢板系统。本系统虽然经过耐候性试验合格，但工程实践很少，有待试点，总结经验。外墙F-3为粘结并用锚固泡沫玻璃块保温板系统，为确保其一定的附着力，构造上特别增加了插筋（抹面砂浆中的钢丝网与砌体中钢筋绑扎），也有待于试点，总结经验。

F2. 为B2、B1级可燃材料外保温做法。

2. 幕墙建筑外保温做法（外墙M）

由于幕墙常用在保温层与背衬间有较窄空气层，火灾发生时容易发生拔火现象。强应采取措施进行封堵，杜绝竖向贯通腔体，选用防火性能优越的保温材料尤为重要。

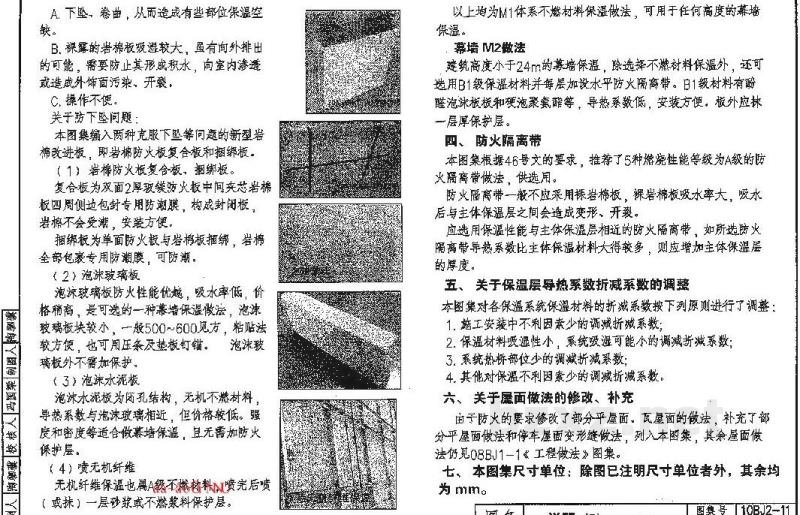

- 关于岩棉板做法：

岩棉采用岩棉板做外保温，已做过一些工程，但存在以下问题：
