标准简介/下载国家建筑标准设计图集 14K117-1
（替代96K150-1）
筒形风帽及附件
中国建筑标准设计研究院

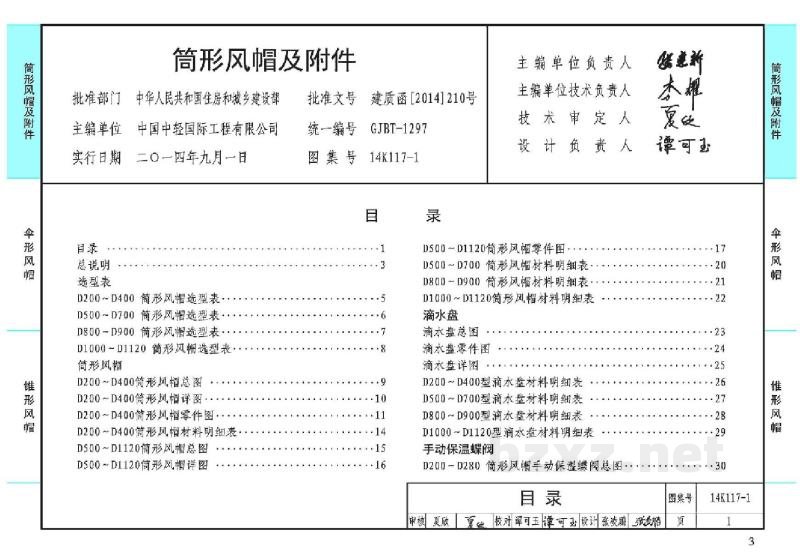

筒形风帽及附件 |
|||||
| 批准部门：中华人民共和国住房和城乡建设部 | 主编单位负责人：张建新 | ||||
| 批准文号：建质函[2014]210号 | 主编单位技术负责人：木辉 | ||||
| 主编单位：中国中轻国际工程有限公司 | 技术审定人：夏敏 | ||||
| 统一编号：GJBT-1297 | 设计负责人：谭可吉 | ||||
| 实行日期：二〇一四年九月一日 | |||||
| 图集号：14K117-1 | |||||
目录
| 左列 | 右列 |
|---|---|
目录......1 |
D500~D1120筒形风帽零件图....17 |
总说明......3 |
D500~D700筒形风帽材料明细表....20 |
选型表 |
D800~D900筒形风帽材料明细表....21 |
D200~D400筒形风帽选型表......5 |
D1000~D1120筒形风帽材料明细表....22 |
D500~D700筒形风帽选型表......6 |
滴水盘 |
D800~D900筒形风帽选型表......7 |
滴水盘总图..................23 |
D1000~D1120筒形风帽选型表....8 |
滴水盘零件图..................24 |
筒形风帽 |
滴水盘详图..................25 |
D200~D400筒形风帽总图........9 |
D200~D400型滴水盘材料明细表....26 |
D200~D400筒形风帽详图........10 |
D500~D700型滴水盘材料明细表....27 |
D200~D400筒形风帽零件图......11 |
D800~D900型滴水盘材料明细表....28 |
D200~D400筒形风帽材料明细表...14 |
D1000~D1120型滴水盘材料明细表....29 |
D500~D1120筒形风帽总图........15 |
手动保温蝶阀 |
D500~D1120筒形风帽详图........16 |
D200~D380筒形风帽手动保温蝶阀总图....30 |
| 目录 | 图集号 | 14K117-1 | |
|---|---|---|---|
| 审核 | 校对 | ||
| 批准可用日期：年 月 日 | 设计 | ||
| 页 1 | |||

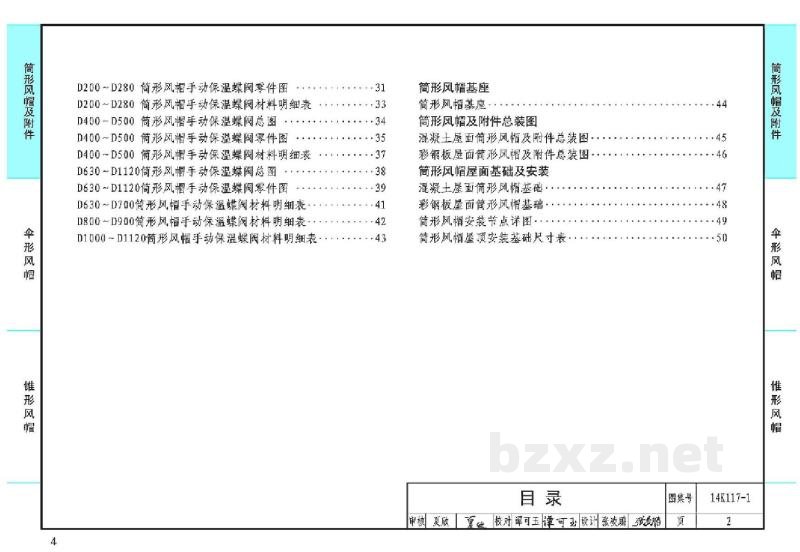

目 录
| D200 - D280 筒形风帽手动保温蝶阀零件图 | 31 | 筒形风帽基座 旋形风帽基座 |
| D200 - D280 筒形风帽手动保温蝶阀材料明细表 | 33 | |
| D400 - D500 简形风帽手动保温蝶阀总图 | 34 | |
| D400 - D500 筒形风帽手动保温蝶阀零件图 | 35 | |
| D400 - D500 简形风帽手动保温蝶阀材料明细表 | 37 | |
| DE60-D1120筒形风帽手动保温蝶阀总图 | 38 | |
| D650 - D1120简形风帽手动保温蝶阀零件图 | 39 | |
| D650-D700筒形风帽手动保温蝶阀材料明细表 | 41 | |
| D800 - D900简形风帽手动保温蝶阀材料明细表 | 42 | |
| D1000-D1120筒形风帽手动保温蝶阀材料明细表 | 43 |
| 简形风帽及附件总装图 | 筒形风帽基座 | ||
| 湿煤上复面简形风帽及附件总装图 | 45 | ||
| 彩钢板屋面筒形风帽及附件总装图 | 旋形风帽基座 | 44 | |
| 筒形风帽屋面基础及安装 | 简形风帽基座 | ||
| 混凝土基层圆形风帽基础 | 47 | 旋形风帽基座 | |
| 彩钢板屋面圆形风帽基础 | 48 | 筒形风帽安装节点详图 筒形风帽基座安装基础尺寸表 |
|
| 49 | |||
| 50 | |||
图 号：14.417-1
