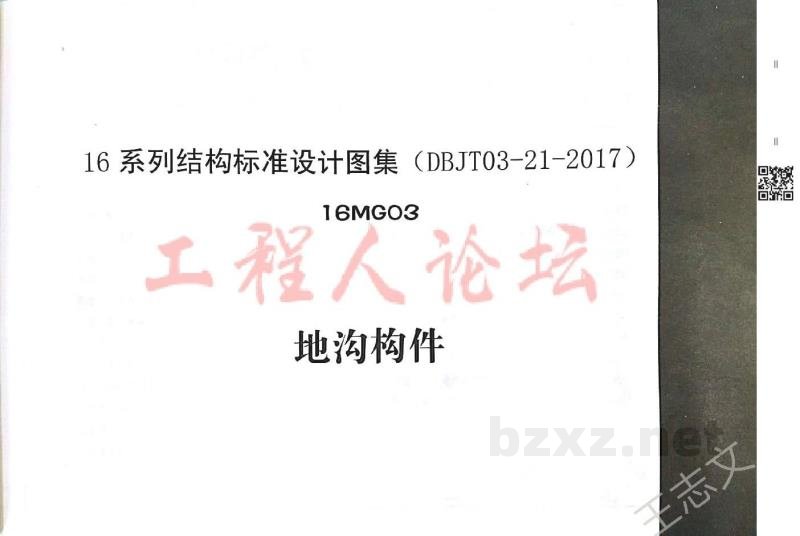

标准简介/下载16系列结构标准设计图集（DBJT03-21-2017）
16MG03
地沟构件
地沟构件编制单位 内蒙古新雅建筑设计有限责任公司 |
|
|||||||||||

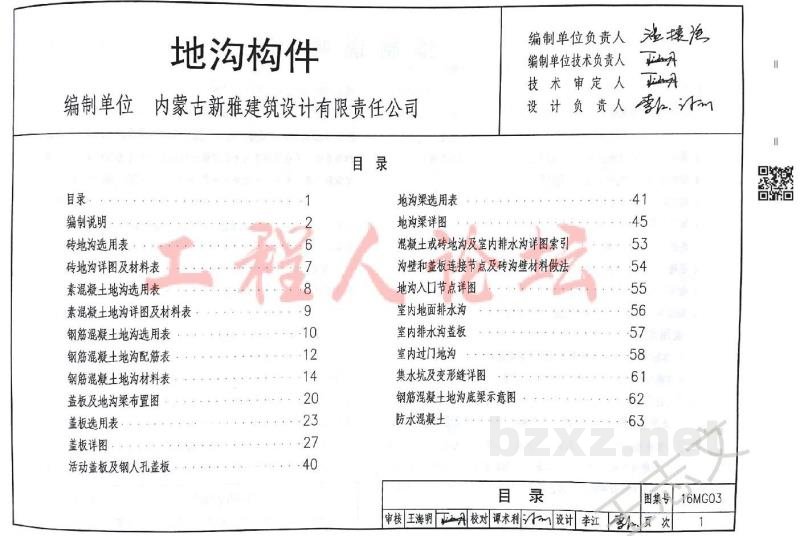

| 目 录 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
目录 ...... 1 编制说明 ...... 2 砖地沟选用表 ...... 6 砖地沟详图及材料表 ...... 7 素混凝土地沟选用表 ...... 8 素混凝土地沟详图及材料表 ...... 9 钢筋混凝土地沟选用表 ...... 10 钢筋混凝土地沟配筋表 ...... 12 钢筋混凝土地沟材料表 ...... 14 盖板及地沟布置图 ...... 20 |
盖板选用表 ...... 23 盖板详图 ...... 27 活动盖板及钢人孔盖板 ...... 40 |
地沟梁选用表 ...... 41 地沟梁详图 ...... 45 混凝土或砖地沟及室内排水详图索引 ...... 53 沟壁和盖板连接节点及砖沟壁材料做法 ...... 54 地沟入口节点详图 ...... 55 室内地面排水沟 ...... 56 室内排水沟盖板 ...... 57 室内过门地沟 ...... 58 集水坑及变形缝详图 ...... 61 钢筋混凝土地沟底梁示意图 ...... 62 |
||||||||||
| 目 录 | 图集号 | i6MG03 | ||||||
|---|---|---|---|---|---|---|---|---|
| 审核 | 校对 | 设计 | 页 次 | 1 | ||||

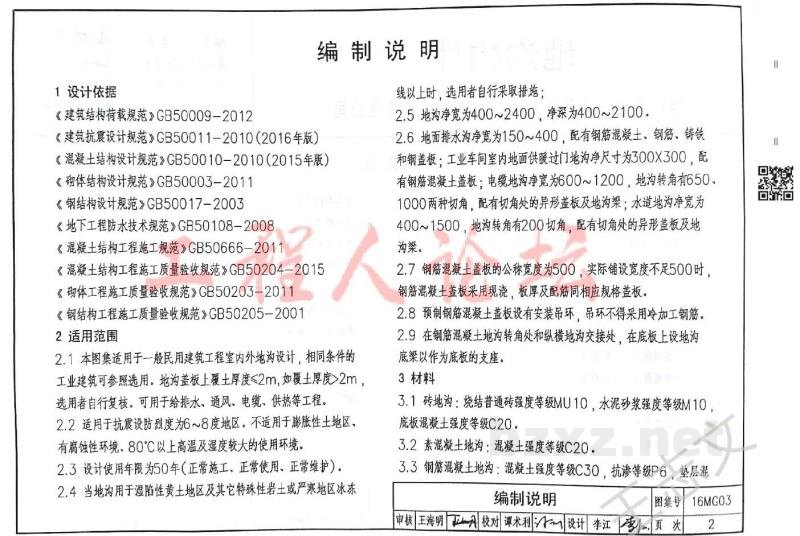

编制说明
1 设计依据
- 《建筑结构荷载规范》GB50009-2012
- 《建筑抗震设计规范》GB50011-2010 (2016年版)
- 《混凝土结构设计规范》GB50010-2010(2015年版)
- 《钢结构设计规范要求》GB50003-2011
- 《建筑结构荷载规范》GB50017-2003
- 《地下工程防水技术规范》GB50108-2008
- 《混凝土结构工程施工规范》GB50666-2011
- 《混凝土结构工程质量验收规范》GB50204-2015
- 《钢结构工程施工质量验收规范》GB50203-2011
- 《钢结构焊接工程质量验收规范》GB50205-2001
2 适用范围
- 本图集适用于一般民用建筑工程室内外池设计，相同条件的工业建筑亦可参照选用。池为盖板下覆土厚度≤2m、及覆土厚度＞2m，选用者自行复核。可用于给排水、通风、电缆、供热等工程。
- 适用于抗震设防烈度为6~8度地区。不适用于膨胀性土地区、有腐蚀性环境、80℃以上高温及湿度较大的使用环境。
- 设计使用年限为50年（正常施工，正常使用、正常维护）。
线以上时，选用者自行采取措；
- 当地池用于膨胀性黄土地区及其它特殊性岩土或严寒地区冰冻深度大于1.5m时，选用者自行采取措施。
- 地沟为净宽为400~2400，净深为400~2100。
- 地面排水沟净宽为150~400，配有钢筋混凝土、钢梁、铸铁和钢盖板；工业车间内室地面供过门地沟尺寸为300X300，配有钢筋混凝土主梁；电缆池沟净宽为600~1200，池沟转角有R50、1000两种切角，配有色边角的异形单盖板及沟沟盖；水源地沟净宽为400~1500，地沟转角有200切角，配有切角处的异形双盖板及沟沟盖。
- 钢筋混凝土盖板的公称宽度为500，实际铺设宽度不足500时，钢筋混凝土盖板采用现浇，板厚及配套相应规格垫板。
- 预制钢筋混凝土盖板设有安装吊环，吊环不得采用冷加工钢筋。
- 在钢筋混凝土池沟转角处和纵横池沟交接处，在版上设成地沟梁以作为底板的支。
3 材料
- 砖砌为：烧结普通砖强度等级MU10，水泥砂浆强度等级M10，底板混凝土强度等级C20。
- 素混凝土地沟：混凝土强度等级C20。
- 钢筋混凝土池沟：混凝土强度等级C30，抗渗等级P6，垫层混
| 编制说明 | 图号 | 16MG03 | |||||
|---|---|---|---|---|---|---|---|
| 审核 | 王海明 | 校对 | 蒋木林 | 设计 | 李江 | 页次 | 2 |
