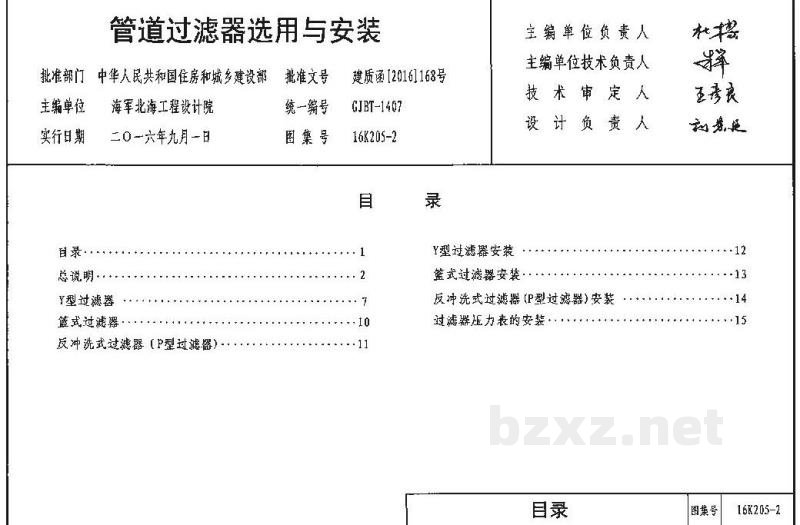

【16K205-2】 管道过滤器选用与安装

管道过滤器选用与安装

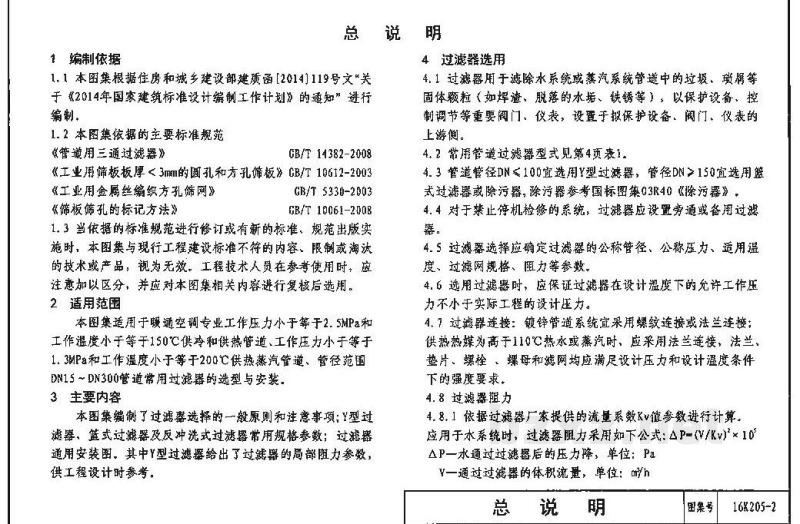

总说明

1 编制依据

1.1 本图集根据住房和城乡建设部建质函[2014]119号文“关于2014年国家建筑标准设计编制工作计划的通知”进行编制。

1.2 本图集依据的主要标准规范

1.3 当依据的标准规范进行修订或有新的标准、规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容经复核后选用。

2 适用范围

本图集适用于暖通空调专业工作压力小于等于2.5MPa和工作温度小于等于150℃供冷和供热管道；工作压力小于等于1.3MPa和工作温度低于或为200℃供热蒸汽管道。管径范围DN15～DN300管道常用过滤器的选型与安装。

3 主要内容

本图集编制了过滤器选择的一般原则和注意事项；Y型过滤器、篮式过滤器及反冲洗过滤器通用规格参数；过滤器通用安装图。其中Y型过滤器给出了过滤器的局部阻力参数，供工程校计时参考。

4 过滤器选用

4.1 过滤器用于去除水系统或蒸汽系统管道中的垃圾、玻璃屑等固体颗粒（如浮渣、脱落的水垢、铁锈等），以保护设备、控制阀门等重要阀门、仪表，设置于保护设备、阀门、仪表的上游侧。

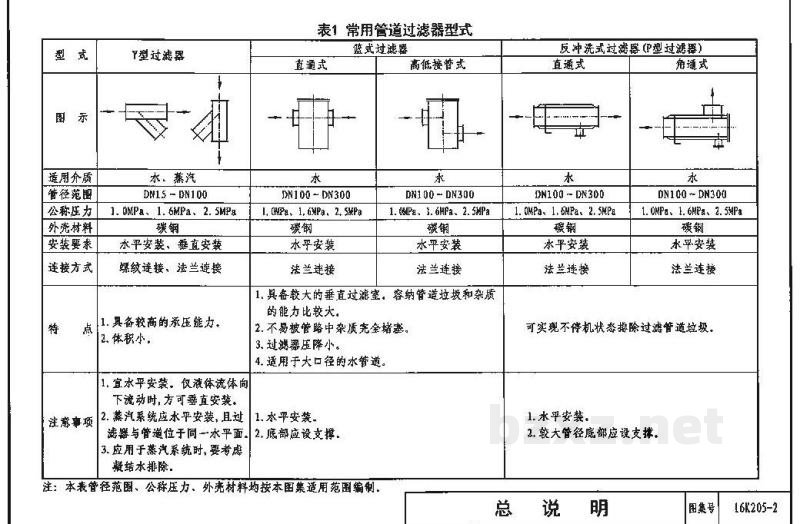

4.2 常用管道过滤器型式见第A页表1。

4.3 管道直径DN＜100宜选用Y型过滤器，管径DN≥150宜选用篮式过滤器或旋流。除污器参数见图集03R40《除污器》。

4.4 对于禁止停机检修的系统，过滤器应设置旁通或备用过滤器。

4.5 过滤器选择应确定过滤器的公称管径、公称压力、适用温度。过流网规格、阻力等参数。

4.6 选用过滤器时，应保证过滤器在设计温度下的允许工作压力不小于实际工程的设计压力。

4.7 过滤器连接：镀锌管道系统宜采用螺纹连接或法兰连接；供热媒为高于110℃热水或蒸汽时，应采用法兰连接。法兰、垫片、螺栓、螺母和端间均应满足设计压力和设计温度条件下的强度要求。

4.8 过滤器阻力

4.8.1 依据过流器厂家提供的流量系数Kv值参数进行计算。
应用于水系统时，过滤器的压力采用如下公式：ΔP=(ρ/Kv)²·10⁵
ΔP——通过过滤器后的压差降，单位：Pa
V——通过过滤器的体积流量，单位：m³/h

Kv——过滤器流量系数，在0.1MPa的压差下流过的液体量。

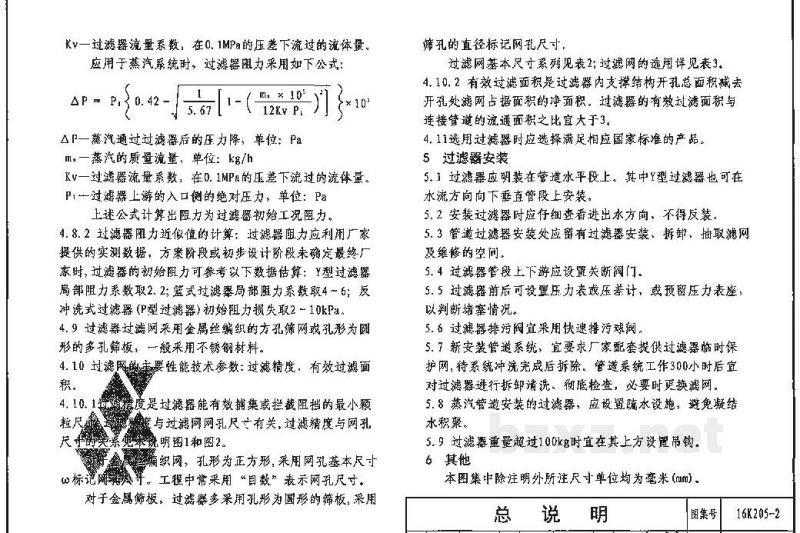

应用于蒸汽系统时，过滤器阻力采用如下公式：

ΔP——蒸汽通过过滤器后的压力降，单位：Pa。

m_s——蒸汽的质量流量，单位：kg/h。

Kv——过滤器流量系数，在0.1MPa的压差下流过的液体量。

Pr——过滤器上游的入口侧的绝对压力。单位：Pa

上述公式计算出阻力为过滤器初始工况阻力。

4.8.2 过滤器阻力近似的计算：

过滤器阻力应利用厂家提供的实测数据，方案阶段或初步设计阶段未确定最终厂家时，过滤器的初始压力可参考以下数值估算：Y型过滤器局部阻力系数取2；篮式过滤器局部阻力系数取4～6；反流式过滤器（P型过滤器）初始阻力损失取2~10kPa。

4.9 过滤器壳体均采用金属丝编织的方孔筛网或孔径为圆形的多孔筛板，一般采用不锈钢材料。

4.10 过滤器的主要性能技术参数：过滤精度、有效过滤面积。

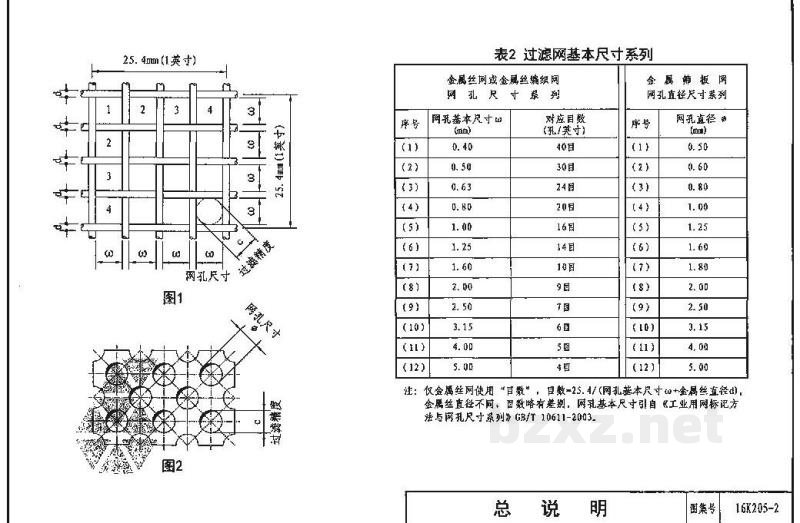

4.10.1 过滤精度是过滤器能有效截留或拦截阻挡的最小颗粒尺寸。它与滤网孔径有关，与滤网孔径大小相关；而最小孔径在标准中说明（图1和图2）。

筛网：孔形为正方形，采用网格基本尺寸ω表示过滤精度。工程中常采用“目数”表示网孔尺寸。

对于金属筋板，过滤器多采用孔形为圆形的筛板，采用筛孔的直径标记网孔尺寸；

4.10.2 有效过滤面积是过滤器内支撑结构开孔总面积减去开孔处滤网占据面积的净面积。过滤器的有效过滤面积与连接管道的流通面积之比宜大于3。

4.11 选用过滤器时应选择采用相应国家标准的产品。

5 过滤器安装

5.1 过滤器应垂直安装在管道水平段上。其中Y型过滤器也可在水平管路上向下弯曲端处安装。

5.2 安装过滤器时应仔细看清进出水方向，不得反装。

5.3 管道过滤器安装处应留有过滤器安装、拆卸、抽取滤网及维修的空间。

5.4 过滤器管段上下游应设置关闭阀门。

5.5 过滤器前后可设置压力表或差压计，或预留压力表盘，以判断堵塞情况。

5.6 过滤器排污阀宜采用快排排污球阀。

5.7 新安装管道系统，宜要求厂家配套提供过滤器临时保护网，待系统冲洗完成后拆除。管道系统运行300小时后应对过滤器进行拆卸清洗、彻底检查，必要时更换滤网。

5.8 蒸汽管道安装的过滤器，应设置疏水设施，避免凝结水积聚。

5.9 过滤器重量超过100kg时宜在其上方设置吊钩。

6 其他

本图集除注明外所注尺寸单位均为毫米(mm)。
