山东省建筑标准设计
通信建筑专用构造
DBJT14-2
图集号: L01J007
2002
通信建筑专用构造
| 批准部门：山东省建设厅 | 批准文号：鲁建设字[2002]11号 | ||
| 主编单位负责人： | |||
| 主编单位技术负责人： | |||
| 编制单位：山东省邮电规划设计院 | 统一编号：DBJT14-2 | ||
| 技术审定人： | |||
| 设计负责人： | |||
实行日期：二〇〇二年三月一日 图集号：L01J007

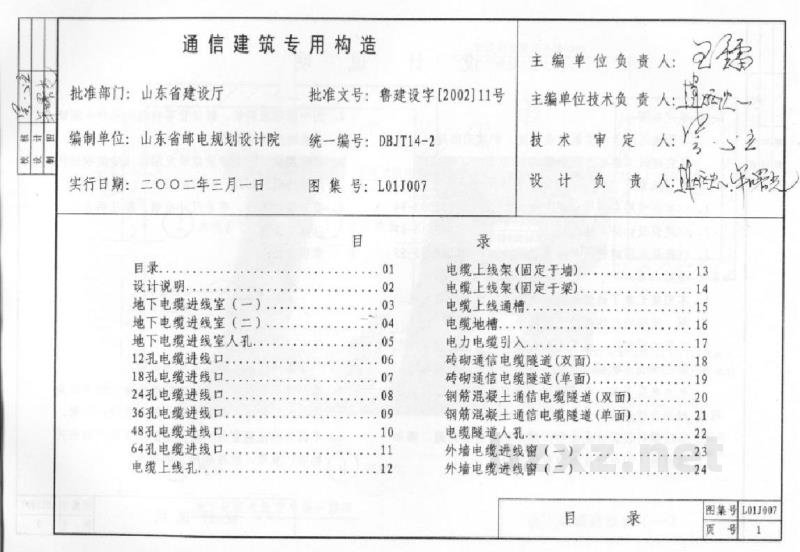

目 录
| 目录..................................................01 | 电缆上线架(固定于墙)..............................13 |
| 设计说明..............................................02 | 电缆上架梁(固定于梁)..................................14 |
| 地下电缆进线室（一）....................................03 | 电缆上线通槽..............................................15 |
| 地下电缆进线室（二）....................................04 | 电缆地槽..................................................16 |
| 地下电缆进线室人孔......................................05 | 电力电缆引入..............................................17 |
| 12孔电缆进线口..........................................06 | 砖砌通信电缆隧道(双面).................................18 |
| 18孔电缆进线口..........................................07 | 砖砌通信电缆隧道(单面).................................19 |
| 24孔电缆进线口..........................................08 | 钢筋混凝土通信电缆隧道(双面).........................20 |
| 36孔电缆进线口..........................................09 | 钢筋混凝土通信电缆隧道(单面).........................21 |
| 48孔电缆进线口..........................................10 | 电缆隧道人孔..............................................22 |
| 64孔电缆进线口..........................................11 | 外墙电缆进线窗（一）....................................23 |
| 电缆上线孔..............................................12 | 外墙电缆进线窗（二）....................................24 |
| 目 录 | 图集号 L01J007 页 号 1 |
