【L92J606】 防火门

山东省建筑标准设计
防火门
图集号：L92J606
批准部门：山东省城乡建设委员会
主编单位：潍坊市建筑设计研究院
实行日期：一九九六年一月一日
批准文号：台建设发[35]号

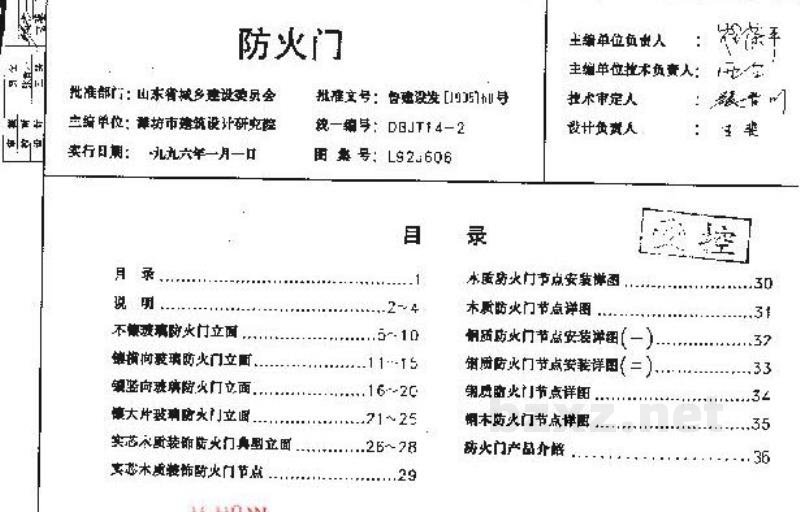

目录
1. 木质玻璃防火门立面图 ..... 2-4
2. 塑料间玻璃防火门立面图 ..... 5-10
3. 单向玻璃防火门立面图 ..... 11-15
4. 单向玻璃防火门立面图 ..... 16-20
5. 实芯木质装饰防火门立面图 ..... 21-25
6. 实芯木质装饰防火门节点 ..... 26-28
7. 钢质防火门节点安装详图（一） ..... 29
8. 钢质防火门节点安装详图（二） ..... 30
9. 钢质防火门节点详图 ..... 31
10. 木质防火门节点详图 ..... 32
11. 防火门产品参数 ..... 33
12. 防火门立面图及表格 ..... 34-36
13. 说明 ..... 37

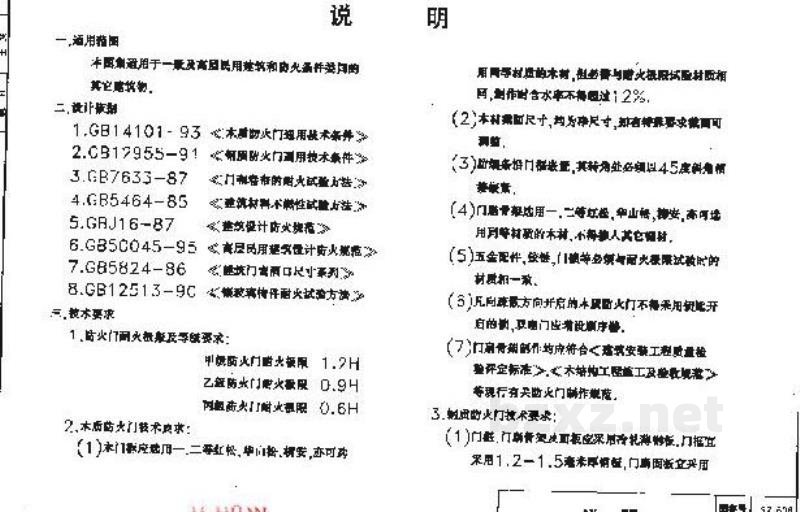

说明

一、适用范围
本图集适用于一级及二级耐火等级的民用建筑和工业厂房的防火门制作与安装。

二、设计依据
1. GB14101-93 《木结构防火通用技术条件》
2. GB12955-91 《钢质防火门通用技术条件》
3. GB7633-87 《钢质防火门耐火试验方法》
4. GB5464-85 《木结构材料力学性能试验方法》
5. GBJ16-87 《建筑设计防火规范》
6. GB50045-95 《高层民用建筑设计防火规范》
7. GB5824-86 《钢质防火门耐火试验方法》
8. GB12513-94 《建筑构件耐火试验方法》

三、技术要求
1. 防火门耐火极限及锁具要求：
- 甲级防火门耐火极限：1.2H
- 乙级防火门耐火极限：0.9H
- 丙级防火门耐火极限：0.6H

2. 木质防火门技术要求：
(1) 木门框、门扇板选用一等、二等红松，单山幅、拼安，亦可改用同等材性的水杉、细木工板等。制作时含水率不得超过12%。
(2) 木门窗的尺于均为净尺寸，有特殊要求时可调整。
(3) 木门框、门扇的转角处必须以45度斜角拼接。
(4) 门框、门扇框选用一等、二等红松，单山幅、拼安，高可均用到等材性的木林，小料不得有其它缺陷。
(5) 五金配件、锁具等必须与防火门耐火试验时的材料相一致。
(6) 向疏散方向开启的木质防火门不得采用双扇对开，且门扇应装有顺序器。
(7) 门框、门扇断面尺寸应符合《木结构工程施工质量验收规范》等现行有关防火门制作规范。

3. 钢质防火门技术要求：

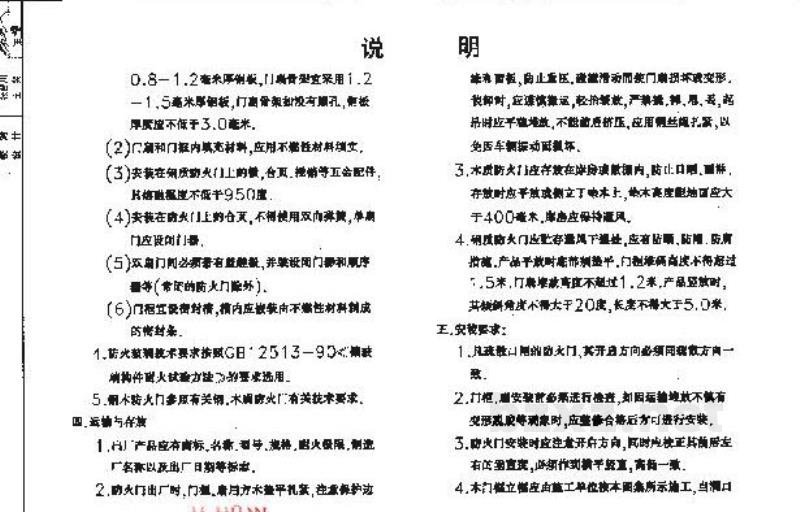

(1) 门扇、门框面板采用冷弯薄钢板，门扇宜采用1.2—1.5毫米厚钢板，门框断面宜采用1.2—1.5毫米厚钢板，门框骨架必须没有穿孔，门板厚度不得低于3.0毫米。
(2) 门框和门扇内填充材料应采用不燃性材料。
(3) 安装在钢质防火门上的铰链、合页、插销等五金配件，其熔融温度不低于950度。
(4) 安装在内开防火门上的凸锁，不得采用双内弹簧，单侧开启。
(5) 双扇防火门必须设有连锁装置，并能同时关闭两扇门和顺序器（常闭防火门除外）。
(6) 门框与墙体连接处，缝隙内应用不燃性材料制成的封条进行密封。

4. 防火涂料技术要求
参照GB2513-90《钢结构防火涂料》执行。

5. 安装与验收
(1) 防火门产品应有商标、名称、型号、规格、耐火极限、制造厂名及出厂日期等标识。
(2) 防火门出厂时，门扇、门框应保持平整、完整，包装保护完好，防止重压、碰撞、滑动而导致变形或损坏。运输时应谨慎搬运，轻放轻拿，严禁抛掷、翻滚、拖曳。堆放时，产品不得倾斜，应用垫木保护，以免车辆碰撞或扭曲损坏。
(3) 木质防火门应存放在阴凉通风的仓库内，防止日晒、雨淋。存放时应平放或侧立在木架上，底部垫木高度应大于400毫米，库房应保持通风。
(4) 钢质防火门应存放在干燥处，应防潮、防晒、防雨。产品平放时底部应垫平，门框底部高度不得超过1.5米，总堆放高度宜不超过1.2米。产品互放时，其夹角不得大于20度，长度不得大于5.0米，避免碰撞。

四、安装注意事项
1. 防火门的开向必须与疏散方向一致。
2. 安装前应进行检查，如运输过程中不慎有变形、碰伤等缺陷时，应整修合格后方可进行安装。
3. 防火门安装时应注意开向，校正其上下左右垂直度，保证门扇启闭灵活，高低一致。
4. 木门框的固定可由施工单位按本图集所示进行，洞口可为混凝土墙、砖墙、轻质隔墙等，当洞口为轻质隔墙、柱时，需进行加固处理，然后将门框变换件用螺栓焊接固定。
5. 配锁有时需能成基，门上自锁需满足通用方法。

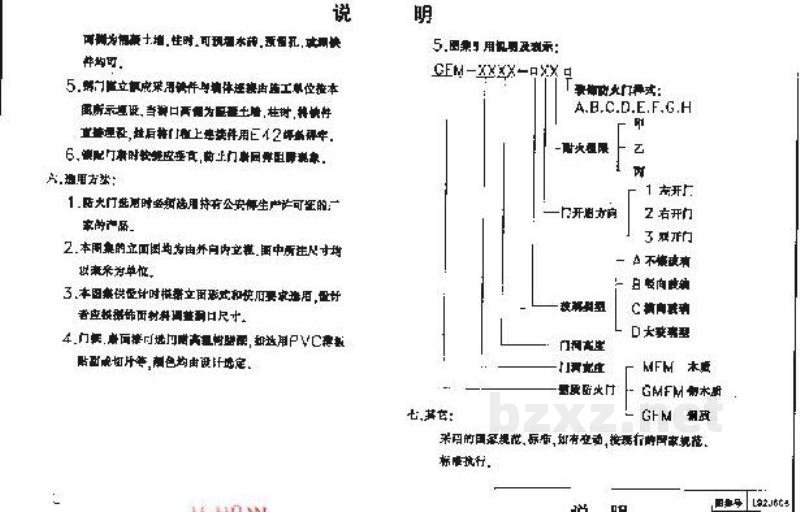

五、通用说明
1. 防火门窗应选用持有公安部生产许可证的企业产品。
2. 本图集的立面图均为由外向内视图，图中所注尺寸均以毫米为单位。
3. 本图集供设计时选用立面形式和尺寸要求，设计者应根据需要调整洞口尺寸。
4. 门扇、门框饰面材料选用时，如选用PVC装饰贴面等，颜色均由设计师确定。
5. 图集采用机读及表格：
防火门式：A、B、C、D、E、F、G、H
耐火极限：甲、乙、丙
开门方向：1左开、2右开、3双扇对开
表面处理：油漆、贴面、玻璃等
注：当本图集采用的规范、标准、规定有变动时，按现行国家规范标准执行。

附：防火门立面图示例数据
（此处为OCR识别到的部分尺寸数据，仅供参考，具体以原图为准）
图号：0924
宽度：900, 870, 1000, 970, 1200, 1170, 1300, 1270, 1220, 1320
高度：2000, 2100等（具体视图纸而定）
备注：单扇、双扇，带玻璃、不带玻璃等选项。
