【津04SJ104】 炉渣混凝土聚苯复合保温板构造

天津市工程建设标准设计 DBJT29-29-2004
炉渣混凝土聚苯复合保温板构造图集 津04SJ104
天津市建筑标准设计办公室 2005.2

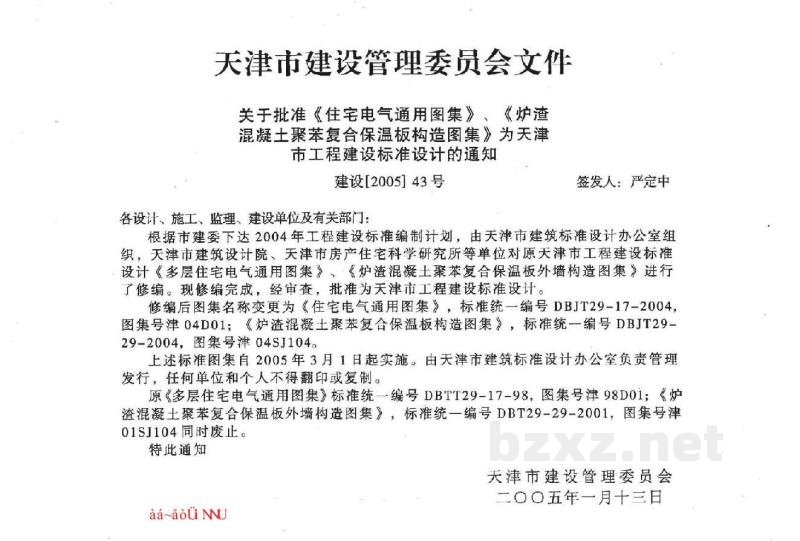

天津市建设管理委员会文件
关于批准《住宅电气通用图集》、《炉渣混凝土聚苯复合保温板构造图集》为天津市工程建设标准设计的通知
建设[2005]43号

各设计、施工、监理、建设单位及有关部门：
根据市建委下达2004年工程建设标准编制计划，由天津市建筑标准设计办公室组织，天津市建筑设计院、天津市房产住宅科学研究所等单位对原天津市工程建设标准设计《多层住宅电气通用图集》、《炉渣混凝土聚苯复合保温板外墙构造图集》进行了修编。现修编完成，经审查，批准为天津市工程建设标准设计。修编后图集名称变更为《住宅电气通用图集》，标准统一编号DBJT29-17-2004，图集号津04D01；《炉渣混凝土聚苯复合保温板构造图集》，标准统一编号DBJT29-29-2004，图集号津04SJ104。
上述标准图集自2005年3月1日起实施。由天津市建筑标准设计办公室负责管理发行，任何单位和个人不得翻印或复制。原《多层住宅电气通用图集》标准统一编号DBTT29-17-98，图集号津98D01；《炉渣混凝土聚苯复合保温板外墙构造图集》，标准统一编号DBT29-29-2001，图集号津01SJ104同时废止。
特此通知
天津市建设管理委员会
二0〇五年一月十三日

批准文号：建设【2004】43号
统一编号：DBJT29-29-2004
图集号：津04SJ104

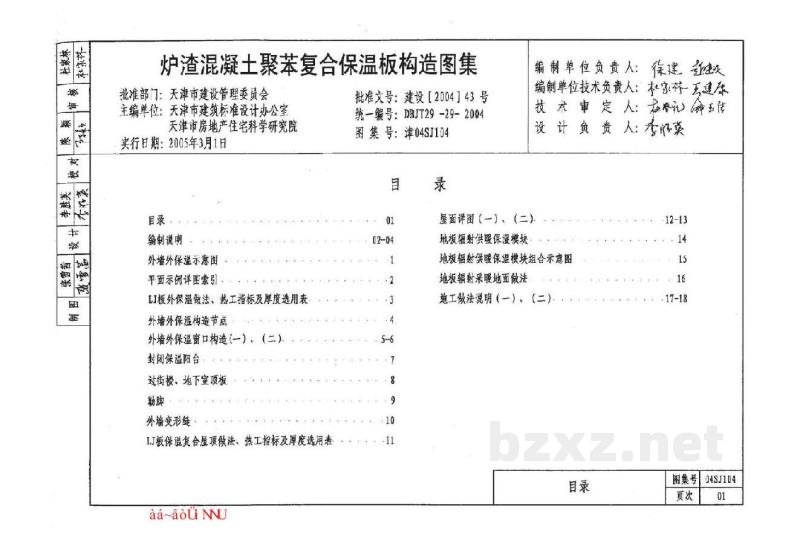

目 录
1. 编制说明 (页次 01-04)
2. 外墙外保温示意图
3. 平面示例详图索引
4. LJ板外保温做法、热工指标及厚度选用表
5. 外墙外保温构造节点
6. 外墙外保温窗口构造(一)、(二)
7. 封闭保温阳台
8. 过街楼、地下室顶板
9. 勒脚
10. 外墙变形缝
11. LJ板保温复合屋顶做法、热工指标及厚度选用表
12. 屋面详图(一)、(二)
13. 地板辐射供暖保温模块
14. 地板辐射供暖保温模块组合示意图
15. 地板辐射采暖地面做法
16. 施工做法说明(一)(二)

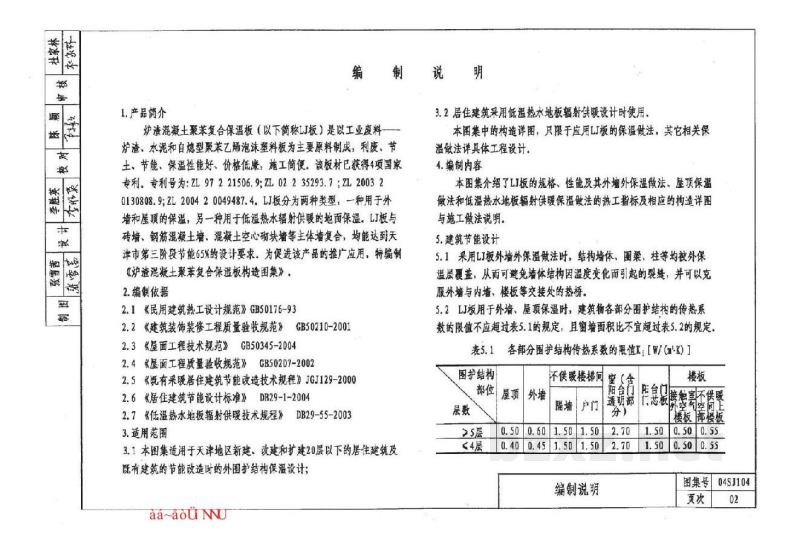

编制说明

1. 产品简介
居住建筑采用低温热水地板辐射供暖设计时使用，炉渣混凝土聚苯复合保温板（以下简称LJ板）是以工业废料炉渣、水泥和自熄型聚苯乙烯泡沫塑料板为主要原料制成，利废、节土、节能、保温性能好、价格低廉，施工简便。该板材已获得4项国家专利，专利号为：ZL97221506.9、ZL02235293.7、ZL200320130808.9、ZL200420049487.4。LJ板分为两种类型，一种用于外墙和屋顶的保温，另一种用于低温热水辐射供暖的地面保温。LJ板与砖墙、钢筋混凝土墙、混凝土空心砌块墙等主体墙复合，均能达到天津市第三阶段节能65%的设计要求。为促进该产品的推广应用，特编制《炉渣混凝土聚苯复合保温板构造图集》。

2. 编制依据
2.1 《民用建筑热工设计规范》GB50176-93
2.2 《建筑装饰装修工程质量验收规范》GB50210-2001
2.3 《屋面工程技术规范》GB50345-2004
2.4 《屋面工程质量验收规范》GB50207-2002
2.5 《既有采暖居住建筑节能改造技术规程》JGJ129-2000
2.6 《居住建筑节能设计标准》DB29-1-2004
2.7 《低温热水地板辐射供暖技术规程》DB29-55-2003

3. 适用范围
3.1 本图集适用于天津地区新建、改建和扩建20层以下的居住建筑及既有建筑的节能改造时的外围护结构保温设计。
3.2 本图集中的构造详图，只限于应用LJ板的保温做法，其它相关保温做法详具体工程设计。

4. 编制内容
本图集介绍了LJ板的规格、性能及其外墙外保温做法、屋顶保温做法和低温热水地板辐射供暖保温做法的热工指标及相应的构造详图与施工做法说明。

5. 建筑节能设计
5.1 采用LJ板外墙外保温做法时，结构墙体、梁、柱等均被外保温层覆盖，从而可避免墙体结构因温度变化而引起的裂缝，并可以克服外墙与内墙、楼板等交接处的热桥。
5.2 LJ板用于外墙、屋顶保温时，建筑物各部分围护结构的传热系数的限值不应超过表5.1的规定，且窗墙面积比不宜超过表5.2的规定。

表5.1 各部分围护结构传热系数的限值 [W/(m²·K)]
部位 | 采暖楼梯间 | 户门 | 阳台门(含透明部分) | 厨房门 | 楼板(接触室不供暖) | 门芯板 | 环境空间上部 | 楼板廊楼板
屋顶 | 0.50 (≤5层) / 0.60 (>4层) | 1.50 | 2.70 | 1.50 | 0.40 / 0.45 | 1.50 | 0.50 / 0.55 | 0.50 / 0.55
注：表中数据根据原文OCR碎片整理，具体数值对应不同部位限值。

表5.2 不同朝向的窗墙面积比
朝向 | 北 | 东、西 | 南
窗墙面积比 | 0.30 | 0.35 | 0.50

5.3 外墙挑出的构件及附墙部件，如雨罩、挑檐、阳台栏板（含侧板、顶板、底板和隔墙）、空调室外机搁板、附壁柱、凸窗和装饰线等均应采取阻断热桥或保温措施。
5.4 当设计建筑窗墙面积比大于表5.2的要求或围护结构传热系数大于表5.1的限值时，应将设计建筑的窗墙比、围护结构的传热系数超过部分改为符合表5.1和表5.2的值，并计算建筑物传热耗热量（即参照建筑传热耗热量），以参照建筑传热耗热量为限值，调整窗墙比、围护结构传热系数，直至所设计建筑的传热耗热量不大于参照建筑传热耗热量，依据调整后的传热系数进行设计。
5.5 LJ板用于低温热水地板辐射供暖时应采用专用保温模块，该模块具有施工简便，施工速度快，管道位置明显等特点。低温热水地板辐射供暖的供、回水温度应计算确定，供水温度不应超过60℃，民用建筑供水温度宜采用35℃~50℃，供、回水温差宜小于或等于10℃。
低温热水地板辐射供暖的热负荷应计算确定，地面辐射供暖的热负荷，应按现行国家标准《采暖通风与空气调节设计规范》（GB50019）的有关规定计算，并对计算出的热负荷乘以0.90-0.95的修正系数或将室内计算温度取值降低2℃。
低温热水地板辐射供暖的有效散热量应计算确定，并应计算室内设备，家具及地面覆盖物等对有效散热量的折减。采用低温热水地板辐射供暖时，应采用可靠的水温调节措施。热水管道敷设方式应由设计人根据房间形式布置为回字式、直列式或往复式。

6. LJ板及配套材料技术指标
LJ板供应厂商提供产品及产品检测报告和出厂合格证，并对所提供的材料质量负责，保证所用材料之间的相容性。材料进场后，施工单位应按规定抽样复检，严禁使用不合格产品。各种材料的主要性能指标如下：

6.1 LJ板
LJ板长度为800mm，宽度为400mm，厚度为50mm。如有特殊要求，可按要求定制加工。LJ板性能指标应符合表6.1的规定。

表6.1 LJ板性能指标
项目 | 指标
表观面密度 | ≤20 (40) kg/m³
热阻 | >0.95 (m²·K)/W
吸水率 | ≤30 %
抗折破坏荷载 | >450 N
燃烧性能 | B1
注：括号内数字为保温板模块的数值。

6.2 涂塑耐碱玻纤网格布
涂塑耐碱玻纤网格布性能指标应符合表6.2的规定。

表6.2 涂塑耐碱玻纤网格布性能指标
项目 | 单位 | 普通型指标 | 检验方法
网孔中心距 | mm | 4×4 | -
单位面积重量 | g/m² | >180 | -
断裂强度 经向 | N/50mm | >1250 | -
断裂强度 纬向 | N/50mm | >1250 | -
耐碱强度保持率28d 经向 | % | >90 | -
耐碱强度保持率28d 纬向 | % | >90 | -
涂塑量 | g/m² | >20 | -

7. 本图集索引方法
为减少设计人员的热工计算量，可根据围护结构传热系数限值选用所需符合墙体，屋顶保温要求的LJ板厚度。节点详图索引方法参见本图集号 津04SJ104。

8. 图中所注尺寸均以毫米为单位。节点详图编号详见图集。

9. 保温层厚度 t 由设计经计算选定。

10. 本图集墙体结构仅以页岩多孔砖图例表示。
