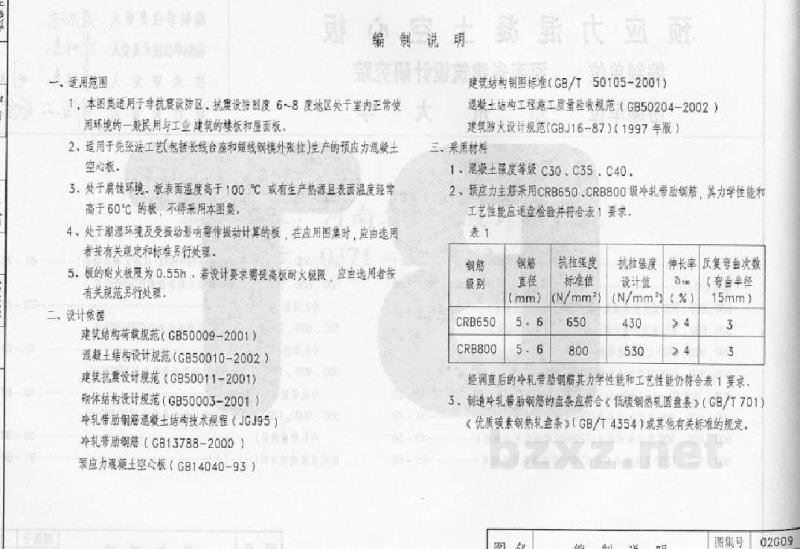

编 制 说 明
一、适用范围
- 本图集适用于非抗震设防区，抗震设防烈度6~8度地区处于室内正常使用环境的一般民用与工业建筑的楼板和屋面。
- 适用于先张法工艺（包括长线台座和短线钢模外张拉）生产的预应力混凝土空心板。
- 处于腐蚀性环境，或表面温度高于100℃或有生产热源且表面温度经常高于60℃的板，不得采用本图集。
- 处于暴露环境及受振动影响有疲劳振动的板，在应用本图时，应当选用按有关规定和标准另行处理。
- 板的耐火极限为0.55h。若设计要求提高板耐火极限，应选用国家有关规定进行特殊处理。
二、设计依据
- 建筑结构荷载规范 (GB 50009-2001)
- 混凝土结构设计规范 (GB 50010-2002)
- 建筑抗震设计规范 (GB 50011-2001)
- 预应力混凝土空心板通用图 (GJBT701)
三、采用材料
- 混凝土强度等级 C30、C35、C40。
- 预应力主筋采用CRB650、CRB800级冷轧带肋钢筋，其力学性能和工艺性能试验结果应符合表1要求。
表 1
| 钢筋 级别 |
钢筋规格（mm） | 抗拉强度 (N/mm²) |
伸长率 δ₅ (%) | 反复弯曲次数 (弯心半径15mm) |
||
|---|---|---|---|---|---|---|
| 公称直径 (mm) | 抗拉强度标准值 (N/mm²) | |||||
| CRB650 | 5~6 | 650 | 430 | > 4 | 13 | |
| CRB800 | 5~6 | 800 | 530 | > 4 | 3 | |
- 经调直后的冷轧带肋钢筋其力学性能和工艺性能仍符合表1要求。
- 制造预应力空心板应采用GB/T 701《优质碳素结构钢技术条件》或相关标准规定的钢材。

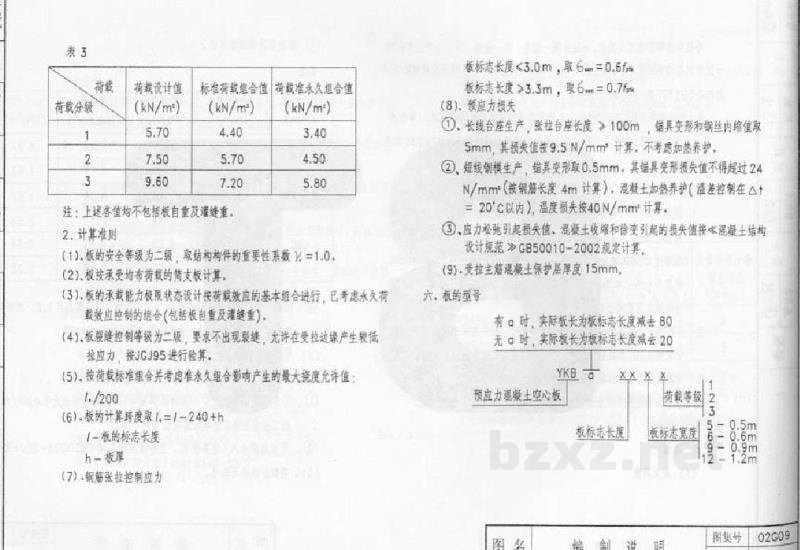

图名：编制说明
图号：02G69
页次：2
