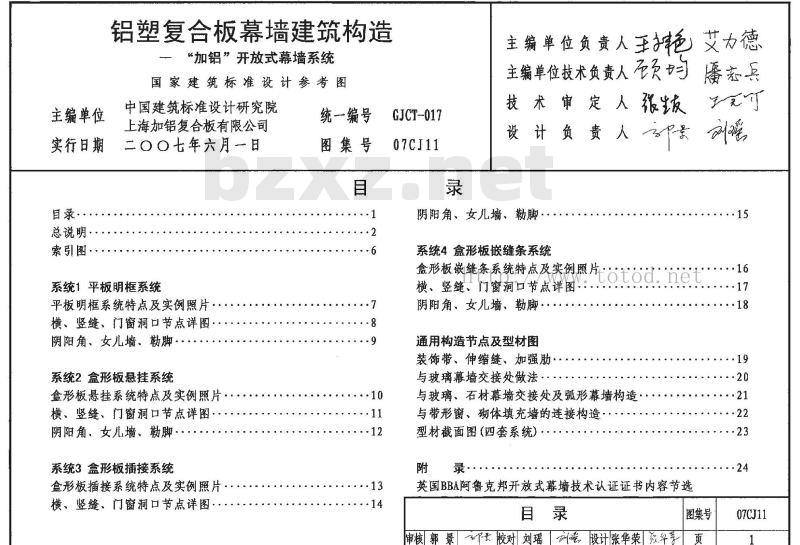

【07CJ11】 铝塑复合板幕墙建筑构造－“加铝”开放式幕墙系统（参考图集）

主编单位
实行日期
目录·
总说明·．
索引图··
铝塑复合板幕墙建筑构造
“加铝”开放式幕培系统
国家建筑标准设计参考图
中国建筑标准设计研究院
上海加铝复合板有限公司
二〇〇七年六月一日
系统1平板明框系统
平板明框系统特点及实例照片·横、竖缝、门窗洞口节点详图·阴阳角、女儿墙、勒脚·
系统2盒形板悬挂系统
盒形板悬挂系统特点及实例照片横、竖缝、门窗洞口节点详图·阴阳角、女儿墙、勒脚··
系统3盒形板插接系统
盒形板插接系统特点及实例照片横、竖缝、门窗洞口节点详图，统一编号
图集号
GJCT-017
07CJ11
主编单位负责人王艳
主编单位技术负责人
技术审定人张拔
潘东兵
设计负责人叫哦
阴阳角、女儿墙、勒脚
系统4盒形板嵌缝条系统
盒形板嵌缝条系统特点及实例照片：totod:net
横、竖缝、门窗润口节点详图：阴阳角、女儿墙、勒脚·
通用构造节点及型材图
装饰带、伸缩缝、加强肋·
与玻璃幕墙交接处做法
与玻璃、石材幕墙交接处及弧形幕墙构造：与带形窗、砌体填充墙的连接构造·型材截面图（四套系统）
英国BBA阿鲁克邦开放式幕墙技术认证证书内容节选目录
审核郭景校对刘瑶
「刘，设计张华荣效华
图集号
07CJ11

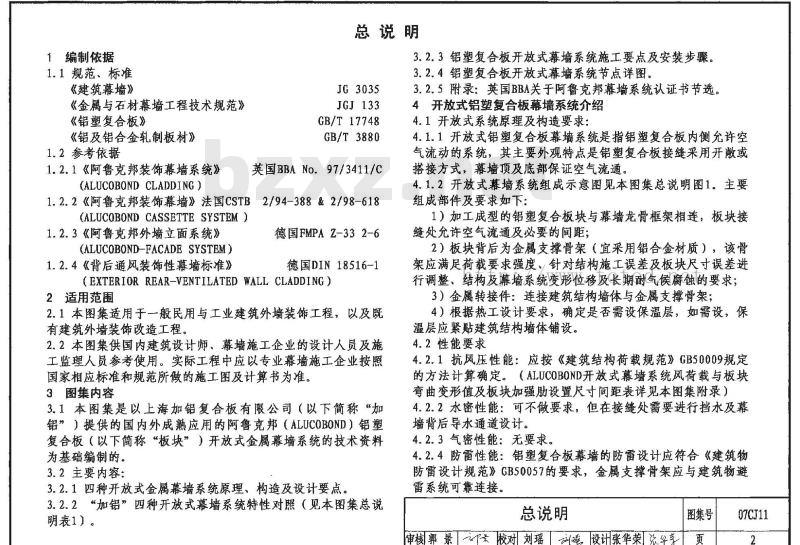

1编制依据
1.1规范、标准
《建筑幕墙》
《金属与石材幕墙工程技术规范》《铝塑复合板》
《铝及铝合金轧制板材》
1.2参考依据
1.2.1《阿鲁克邦装饰幕墙系统》(ALUCOBOND CLADDING)
总说明
3.2.3铝塑复合板开放式幕墙系统施工要点及安装步骤。3.2.4铝塑复合板开放式幕墙系统节点详图。JG3035
JGJ133
GB/T 17748
GB/T 3880
英国BBANo.97/3411/C
1.2.2《阿鲁克邦装饰幕墙》法国CSTB2/94-388&2/98-618(ALUCOBOND CASSETTE SYSTEM )1.2.3《阿鲁克邦外墙立面系统》(ALUCOBOND-FACADE SYSTEM)
1.2.4《背后通凤装饰性幕墙标准》德国FMPA Z-332-6
德国DIN18516-1
（EXTERIOR REAR-VENTILATED WALL CLADDING）2适用范围
2.1本图集适用于二般民用与工业建筑外墙装饰工程，以及既有建筑外墙装饰改造工程。
2.2本图集供国内建筑设计师，幕墙施工企业的设计人员及施工监理人员参考使用。实际工程中应以专业幕墙施工企业按照国家相应标准和规范所做的施工图及计算书为准。3图集内容
3.1本图集是以上海加铝复合板有限公司（以下简称“加铝”）提供的国内外成熟应用的阿鲁克邦（ALUCOBOND）铝塑复合板（以下简称“板块”）开放式金属幕墙系统的技术资料为基础编制的。
3.2 主要内容：
3.2.1四种开放式金属幕墙系统原理、构造及设计要点。3.2.2“加铝”四种开放式幕墙系统特性对照（见本图集总说明表）。
3.2.5附录：英国BBA关于阿鲁克邦幕墙系统认证书节选。4开放式铝塑复合板幕墙系统介绍4.1开放式系统原理及构造要求：4.1.1开放式铝塑复合板幕墙系统是指铝塑复合板内侧充许空气流动的系统，其主要外观特点是铝塑复合板接缝采用开散或搭接方式，幕墙顶及底部保证空气流通。4.1.2开放式幕墙系统组成示意图见本图集总说明图1。主要组成部件及要求如下：
1）加工成型的铝塑复合板块与幕墙龙骨框架相连，板块接缝处充许空气流通及必要的间距；2）板块背后为金属支撑骨架（宜采用铝合金材质），该骨架应满足荷载要求强度、针对结构施工误差及板块尺寸误差进行调整、结构及幕墙系统变形位移及长期耐气候腐蚀的要求；3）金属转接件：连接建筑结构墙体与金属支撑骨架；4）根据热工设计要求，确定是否需设保温层，如需设，保温层应紧贴建筑结构墙体铺设。4.2性能要求
4.2.1抗风压性能：应按《建筑结构荷载规范》CB50009规定的方法计算确定。（ALUCOBOND开放式幕墙系统风荷载与板块弯曲变形值及板块加强肋设置尺寸间距表详现本图集附录）4.2.2水密性能：可不做要求，但在接缝处需要进行挡水及幕墙背后导水通道设计。
4.2.3气密性能；无要求。
4.2.4防雷性能：铝塑复合板幕墙的防雷设计应符合《建筑物防雷设计规范》GB50057的要求，金属支撑骨架应与建筑物避雷系统可靠连接。
总说明
审核郭景一景校对刘瑶一，设讯张华荣改伞享图集号
07CJ11

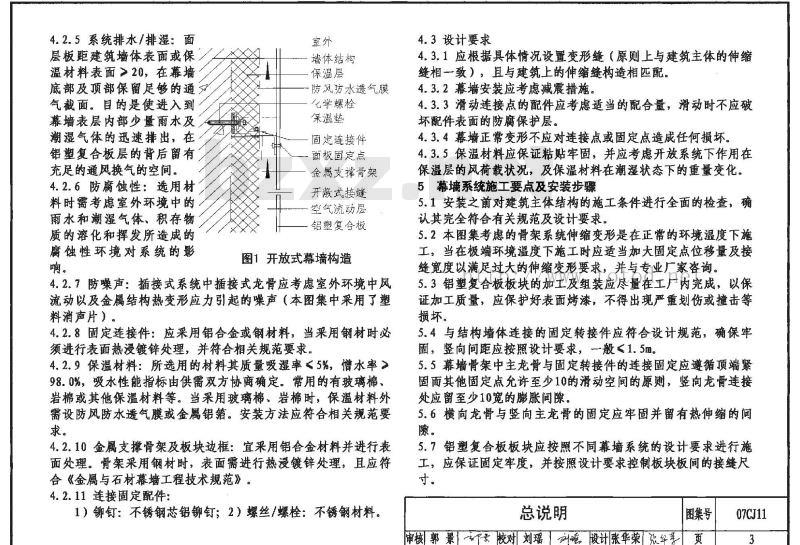

4.2.5系统排水/排湿：面
层板距建筑墙体表面或保，
温材料表面>20，在幕墙
底部及顶部保留足够的通>
气截面。目的是使进入到
幕墙表层内部少量雨水及
潮湿气体的迅速排出，在
塑复合板层的背后留有
充足的通风换气的空间。
4.2.6防腐蚀性：选用材
料时考虑室外环境中的
雨水和潮湿气体，积存物
质的溶化和挥发所造成的
腐蚀性环境对系统的影
墙体结构
保温层
防风防水透气膜
花学螺栓
保温垫
固定连接件
面板固定点
金属支撑骨架
开蔽式接缝
一空气流动层
一铝塑复合板
图1开放式幕墙构造
4.2.7防噪声：插接式系统中插接式龙骨应考虑室外环境中风流动以及金属结构热变形应力引起的噪声（本图集中采用了塑料消声片）。
4.2.8固定连接件：应采用铝合金或钢材料，当采用钢材时必须进行表面热浸镀锌处理，并符合相关规范要求。4.2.9保温材料：所选用的材料其质量吸凝率<5%：赠水率298.0%，吸水性能指标由供需双方协商确定。常用的有玻璃棉、岩棉或其他保温材料等。当采用玻璃棉，岩棉时，保温材料外需设防风防水透气膜或金属铝箔。安装方法应符合相关规范要求。
4.2.10金属支撑骨架及板块边框：宜采用铝合金材料并进行表面处理。骨架采用钢材时，表面需进行热浸镀锌处理，耳应符合《金属与石材幕墙工程技术规范》。4.2.11连接固定配件：
1）铆钉：不锈钢芯铝铆钉；2）螺丝/螺栓：不锈钢材料。4.3设计要求
4.3.1应根据具体情况设置变形缝（原则上与建筑主体的伸缩缝相一致），且与建筑上的伸缩缝构造相匹配。4.3.2幕墙安装应考虑减震措施。4.3.3滑动连接点的配件应考虑适当的配合量，滑动时不应破坏配件表面的防腐保护层。
4.3.4幕墙正常变形不应对连接点或固定点造成任何损坏。4.3.5保温材料应保证粘贴牢固，并应考虑开放系统下作用在保温层的风荷载状况，及保温材料在潮湿状态下的重量变化。5幕墙系统施工要点及安装步骤
5.1安装之前对建筑主体结构的施工条件进行全面的检查，确认其完全符合有关规范及设计要求。5.2本图集考虑的骨架系统伸缩变形是在正常的环境温度下施工，当在极端环境温度下施工时应适当郁大固定点位移量及接缝宽度以满足过大的伸缩变形要求，并与专业厂家咨询。5.3铝塑复合板板块的加工及组装应尽量在工厂内完成，以保证加工质量，应保护好表面烤漆，不得出现严重划伤或撞击等损坏。
5.4与结构墙体连接的固定转接件应符合设计规范，确保牢固，竖向间距应按照设计要求，一般<1.5m。5.5幕墙骨架中主龙骨与固定转接件的连接固定应遵循顶端紧固面其他固定点充许至少10的滑动空间的原则，竖向龙骨连接处应留至少10宽的膨胀间隙。
5.6横向龙骨与竖向主龙骨的固定应牢固并留有热伸缩的间。
5.7铝塑复合板板块应按照不同幕墙系统的设计要求进行施工，应保证固定牢度，并按照设计要求控制板块板间的接缝尺寸。
总说明
图集号
审核郭景一校对刘瑶创吃，设计张华荣改华页07CJ11

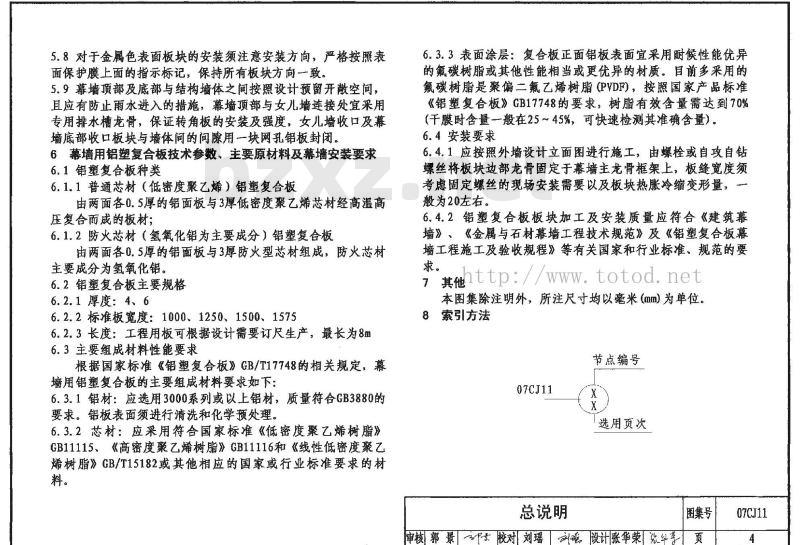

5.8对于金属色表面板块的安装须注意安装方向，严格按照表面保护膜上面的指示标记，保持所有板块方向一致。5.9幕墙顶部及底部与结构墙体之间按照设计预留开澈空间，且应有防止雨水进入的措施，幕墙顶部与女儿墙连接处宜采用专用排水搏龙骨，保证转角板的安装及强度，女儿墙收口及幕墙底部收口板块与墙体间的间隙用一块网孔铝板封闭6幕墙用铝塑复合板技术参数、主要原材料及幕墙安装要求6.1铝塑复合板种类
6.1.1普通芯材（低密度聚乙烯）铝塑复合板由两面各0.5厚的铝面板与3厚低密度聚乙烯芯材经高温高压复合雨成的板材：
6.1.2防火芯材（氢氧化铝为主要成分）铝塑复合板由两面各0.5厚的铝面板与3厚防火型芯材组成，防火芯材主要成分为氢氧化铝。
6.2铝塑复合板主要规格
6.2.1厚度：4、6
6.2.2标准板宽度：1000、1250、1500、15756.2.3长度：工程用板可根据设计需要订尺生产，最长为8m6.3主要组成材料性能要求
根据国家标准《铝塑复合板》GB/T17748的相关规定，幕墙用铝塑复合板的主要组成材料要求如下：6.3.1铝材：应选用3000系列或以上铝材，质量符合GB3880的要求。铝板表面须进行清洗和化学预处理。6.3.2芯材：应采用符合国家标准《低密度聚乙烯树脂》GB11115、《高密度聚乙烯树脂》GB11116和《线性低密度聚乙烯树脂》GB/T15182或其他相应的国家或行业标准要求的材料。
6.3.3表面涂层：复合板正面铝板表面宜米用耐候性能优异的氟碳树脂或其他性能相当或更优异的材质。目前多采用的氟碳树脂是聚偏二氟乙烯树脂（PVDF），按照国家产品标准《铝塑复合板》GB17748的要求，树脂有效含量需达到70%（干膜时含量一般在25～45%，可快速检测其准确含量）。6.4安装要求
6.4.1应按照外墙设计立面图进行施工，由螺栓或自攻自钻螺丝将板块边部龙骨固定于幕墙主龙骨框架上，板缝宽度须考虑固定螺丝的现场安装需要以及板块热胀冷缩变形量，一般为20左右。
6.4.2铝塑复合板板块加工及安装质量应符合《建筑幕墙》、《金属与石材幕墙工程技术规范》及《铝塑复合板幕墙工程施工及验收规程》等有关国家和行业标准、规范的要xhtp://+otod t
本图集除注明外，所注尺寸均以毫米（mm）为单位。8索引方法
节点编号
07CJ11
选用页次
总说明
图集号
审核郭景一生校对刘瑶刘哦，设计张华荣筑华页
07CJ11
系统名称
系统1
平板明框
系统2
盒形板
悬挂系统
系统3
盒形板
插接系统
系统4
盒形板
嵌缝条
幕墙构造特点
边框铝型材与铝塑复合板
（以下简称“板块”）背面
通过结构胶连接，板块是
通过螺丝将铝合金压块固
定到幕墙主框架上，压块
将相邻的复合板板块的边
框铝型材压住固定。
在盒形铝板折边上冲槽孔
后，悬挂于幕墙骨架的销
钉上，无横向主龙骨
上下板块之间横向龙骨采
用上下插接的方式，固定
点仅在每一块板的上边框
横龙骨上，用螺栓将板块
固定到幕墙主龙骨上。龙
骨间安装消除摩擦噪音的
特制塑料垫
横向排板采用螺丝固定上
边框龙骨到主框架上，而
将下边框龙骨插入下面板
块的上边框龙骨：竖向排
板采用铝合金压块压住相
邻板块竖向边框龙骨的方

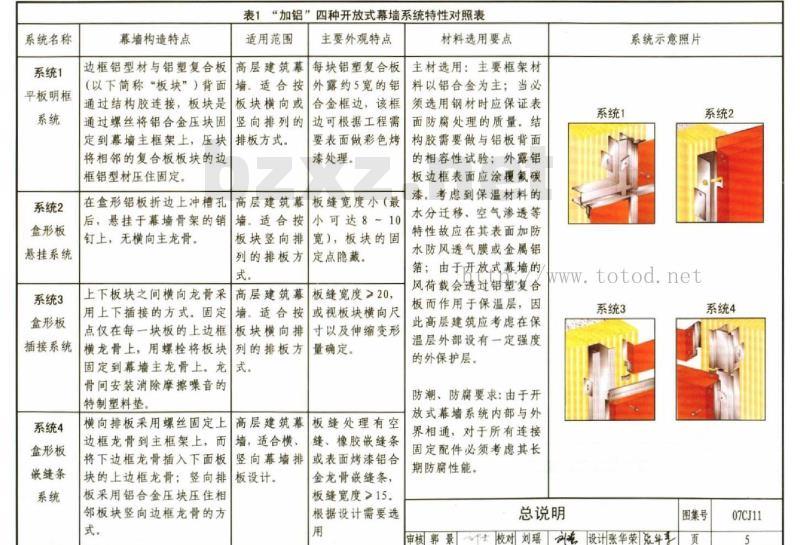

表1“加铝”四种开放式幕墙系统特性对照表适用范围
高层建筑幕
墙。适合按
板块横向或
竖向排列的
排板方式。
高层建筑幕
墙。适合按
板块竖向排
列的排板方
高层建筑幕
墙适合按
板块横向排
列的排板方
高层建筑幕
墙，适合横、
竖向幕墙排
板设计。
主要外观特点
每块铝塑复合板
外露约5宽的铝
合金框边，该框
边可根据工程需
要表面做彩色烤
漆处理。
板缝宽度小（最
小可达8~10
宽），板块的固
定点隐藏。
板缝宽度>20，
或视板块横向尺
寸以及伸缩变形
量确定。
板缝处理有空
缝、橡胶嵌缝条
或表面烤漆铝合
金龙骨嵌缝条，
板缝宽度>15。
根据设计需要选
材料选用要点
主材选用：主要框架材
料以铝合金为主：当必
须选用钢材时应保证表
面防腐处理的质量。结
构胶需要做与铝板背面
的相容性试验：外露铝
板边框表面应涂覆氟碳
漆。考虑到保温材料的
水分迁移，空气渗透等
特性故应在其表面加防
水防风透气膜或金属铝
箔；由于开放式幕墙的
风荷载会透过铝塑复合
板而作用于保温层，因
此高层建筑应考虑在保
温层外部设有一定强度
的外保护层。
防潮、防腐要求：由于开
放式幕墙系统内部与外
界相通，对于所有连接
固定配件必须考虑其长
期防腐性能。
系统1
系统示意照片
totod.net
系统3
总说明
审核郭景校对刘瑶毛设计张华荣苑华系统2
系统4
图集号
07CJ11
建筑结构梁处
为幕墙的主要
支撑点，且
龙骨加厚
②与玻璃幕墙
21交接构造
玻璃幕墙
铝塑复合板
12人15入18,
轻质填充墙体
辅助支撑
14 A 17
A-A剖面图
C-C剂面图
幕墙与填充墙3.4
的连接构造
5Y5Y5Y5
11 人14人17
/4A4DV4A4BV4.4BY414B
8人11人14人17
77788Y8Y8
9人12人15人18
B-B剖面图
阳角90度A
铝塑复合板
玻璃幕墙
石材幕墙
石材幕墙
66￥6
9入12人15入18
8八11
阴角90度
14人17
342222424242
3）与石材幕墙
交接构造
D-D剖面图
索引图
立面展开示意图
图集号
审核潘志兵志真校对刘瑶创设计张华荣改华页
07CJ11
平板明框系统特点
1系统特点：用特殊设计的铝合金型材将铝塑复合板（以下简称“板块”）四边包并露有一个大约为5宽的铝合金边。适合按板块横向或竖向排列的排板方式。2系统安装简介：边框铝型材与板块背面通过结构胶可靠连接，以满足板块所承受荷载的要求：板块的安装是通过螺丝将铝合金压块固定到幕墙主框架上，压块将相邻的复合板板块的边框铝型材压住固定，在保证了固定点强度的同时允许板块有微量的滑动，保证了在冷热温差以及荷载综合作用下板块的平整及幕墙的整体平整度。由于本系统的铝塑复合板板块四边无需开槽折边加工，提高了板材利用率并节省加工成本。
3接缝处由相邻板块的边框铝型材组成，该接缝散开。4外露的铝型材表面可根据工程需要选择合适颜色的氟碳漆进行表面处理。
注：由于铝塑复合板为长方形，板块横向排列是指沿板块的长边横向排布：板块竖向排列是指沿板块的短边横向排市系统1
建筑实景1
十字缝效果
细部实景
建筑实景2
建筑实景3
平板明框系统特点及实例照片
审核郭景
校对刘瑶创设计张华荣改华毛
图集号
07CJ11
铝塑复合板
结构胶（连续
主框架铝型材
柔性垫片
A视图-
铝质支座
铝质立文柱
保温材料
窗台板折边导水
铝质立柱
结构胶（连续）
铝塑复合板
铝质支座
保温材料
150-250
窗边封口铝夹条
+150-258+
专用膨胀螺钉
铝质立柱
A视图
防风防水透气膜
或金属铝箔
保温材料
铝质立柱
柔性垫片
结构胶（连续）
主框架铝型材
窗台板折边导水
防风防水透气膜
专用膨胀螺钉
铝质支座
|铝塑复合板
铝质压块
窗边封口铝夹条
双面胶条
防风防水透气膜
注：1.窗、保温材料、内饰面材料及做法等均见具体工程。铝质连接件
结构胶（连续）
保温材料
银质支座
铝塑复合板
铝质立柱
150-250
专用膨胀螺钉
专用膨胀螺钉
保温材料
铝质立柱
主框架铝型材
铝塑复合板
铝质压块
150-250
铝塑复合板
铝质立柱MW
结构胶（连续）
保温材料
专用膨胀螺钉
防风防水透气膜
泄水孔
窗边封口铝夹条
2.主体结构墙上所有门窗洞口的四周应采取严格的防水、密封处理，杜绝水及潮湿气体进入室内。3.板材距墙体结构表面（或外墙保温面层)最小距离为20，以保证板背后空间内空气顺畅流通。4.幕墙支撑框架结构含连接固定点分布、骨架、板材背后加强肋等部位的强度计算应符合相关幕墙国家标准和规范。5.本图集均按有保温层的构造画的节点图，若根据具体工程，当无保温层时，取消图中保温材料层及防风防水透气膜层。系统1
横、竖缝、门窗洞口节点详图
窗边封口
铝夹条
铝质支座
柔性垫片
结构胶（连续
图集号
审核潘志兵曙东兵校对刘瑶彩设计张华荣张华事页
07CJ11
铝质立柱
中争铝质支座
保温材料
防风防水透气膜
专用膨胀螺钉
结构胶
加强角铝
铝质连接件
铝塑复合板茸
结构胶（连续）
*.150-250
+150-250
铝质立柱
保温材料
铝质支座
结构胶（连续）
铝塑复合板
下部铝质网孔板
√专用膨胀螺钉
防风防水透气膜
散水见具体工程
结构胶（连续）
铝质压块
柔性垫片
主框架铝型材
保温材料
防风防水透气膜
铝塑复合板
结构胶
加强角铝
结构胶（连续）
主糕架铝型材
保温材料
铝质立柱
铝质支座
铝塑复合板
专用膨胀螺钉
防风防水透气膜
系统1
50-250
专用膨胀螺钉
铝质支座
150-250
铝质立柱
/totod.net
排水槽龙骨
铝质网孔板
排水槽龙骨
阴阳角、女儿墙、勒脚
创露设计张华荣张孕事
审核潘志兵语泰兵校对刘瑶
图集号
07CJ11
盒形板悬挂系统特点Www.bzxZ.net
1系统特点：铝板接缝处的固定点部位隐藏，接缝宽度较小（板最小接终宽度8一10），适合按板块竖向排列的排板方式。
2系统中板块安装采用在板坚向折边上冲出“L”型槽后将板块挂在“U”型龙骨上，该U型铝合金龙骨为幕墙主龙骨，设置在每个铝板分格背后，通过螺栓与两个角码支座可靠连接。铝板横向接缝可以通过铝板两次折边形成板缝，由于是按板块竖向排布，板块横向尺寸较小，所以横向一般不需要加铝合金型材
3竖龙骨接头处需要设置能够同时具有允许铝型材变形位移以及挡水功能的活动连接件。4典型的盒型板边部处理形式有以下两种：4.1标准盒型板：在板边冲出L型挂钩与龙骨中的不锈钢销钉悬挂连接。
4.2加强盒型板：在需要冲出挂钩的位置增加一块2.0厚的铝板。适用于承载较大的幕墙系统。注：由于铝塑复合板为长方形，板块横向排列是指沿板块的长边横向排布；板块竖向排列是指沿板块的短边横向排布。建筑实景1
细部实景
系统2
审核郭景
建筑实景2
totodn
细部实景
盒形板悬挂系统特点及实例照片校对刘瑶设计张华荣改华手
图集号
07CJ11
010不锈钢销轴
铝塑复合板
铝质立柱
A视图—
防水档板
立柱伸缩缝
窗台板折边导水
双面胶条
槽形铝垫块
保温材料
铝质支座
铝塑复合板
铝质立柱
150-250
窗边封口铝夹条
5d-250
专用膨胀螺钉
一防风防水透气膜
保温材料
铝质支座
铝质立柱
防水档板
A视图
专用膨胀螺钉
保温材料
铝质立柱
铝塑复合板
铝质支座
槽形铝垫块
密边封口铝夹条
窑台板折边导水
专用膨肤螺钉
槽形铝垫块
保温材料
铝质支座
铝塑复合板
铝质立柱
防风防水透气膜
注；1.窗、保温材料、内饰面材料及做法等均见具体三程。150-250
防风防水透气膜
或金属铝箔
2.主体结构墙上所有门窗洞口的四周应采取严格的防水，密封处理，杜绝水及潮湿气体进入室内，3.板材距墙体结构表面（或外墙保温面层)最小距离为20，以保证板背后空间内空气顶畅流通，4.幕墙支撑框架结构含连接固定点分布、骨架、板材背后加强肋等部位的强度计算应符合相关幕墙国家标准和规范。5.本图集均按有保温层的构造画的节点图，若根据具体工程，当无保温层时，取消图中保温材料层及防风防水透气膜层。系统2
保温材料
防风防水透气膜
窗边封口
铝夹条
铝质支座
铝质立柱
不锈钢弹簧挡圈
150-250
铝塑复合板
铝质支座
保温材料
铝质立柱
Φ10不锈钢销轴
泄水孔
窗边封口铝夹条
横、竖缝、门窗洞口节点详图
专用膨胀螺钉
铝塑复合板
防风防水透气膜
图集号
审核潘志兵叔嘉校对刘瑶安露设计张华荣，总华事质
07CJ11
铝塑复合板
铝质支座
@10不锈钢销轴
铝质立柱
保温材料
下部铝质网孔板
防风防水透气膜
防风防水透气膜
保温材料
加强角铝派
150-250
150-250
了专用膨胀螺钉
铝质支座
铝质立柱
210不锈钢销轴
槽形铝垫块
铝塑复合板
不锈钢弹簧挡圈
①6不锈钢销轴
保温材料
专承膨胀螺钉
铝塑复合板
结构胶
加强角铝
防风防水透气膜
铝质支座
铝质立柱
保温材料
专用膨胀螺钉
散水见具体工程
150-250
系统2
铝塑复合板
阴阳角、
审核潘志兵 屠东兵校对刘瑶
防风防水透气膜
铝质支座
铝质立柱
排水槽龙骨
铝质网孔板
排水槽龙骨
女儿墙、
刘露设计张华荣浓华事
图集号
07CJ11
