【04ZG207】 预应力混凝土管桩图集（中南标）

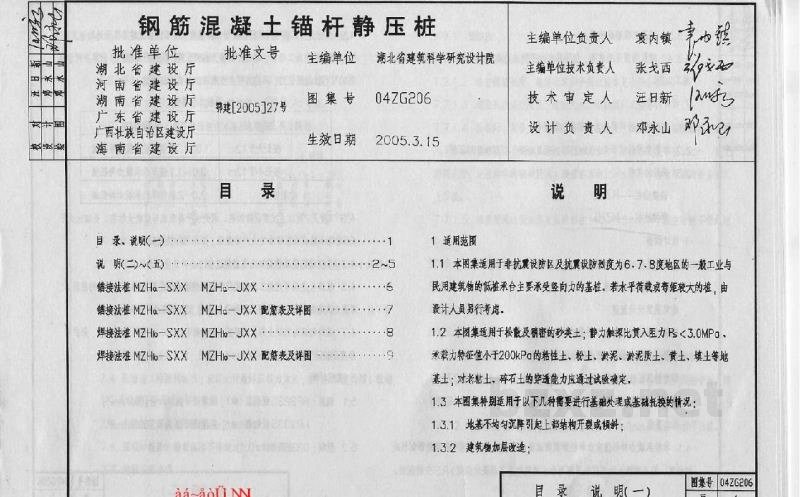

目录、说明（一） ....................................................1

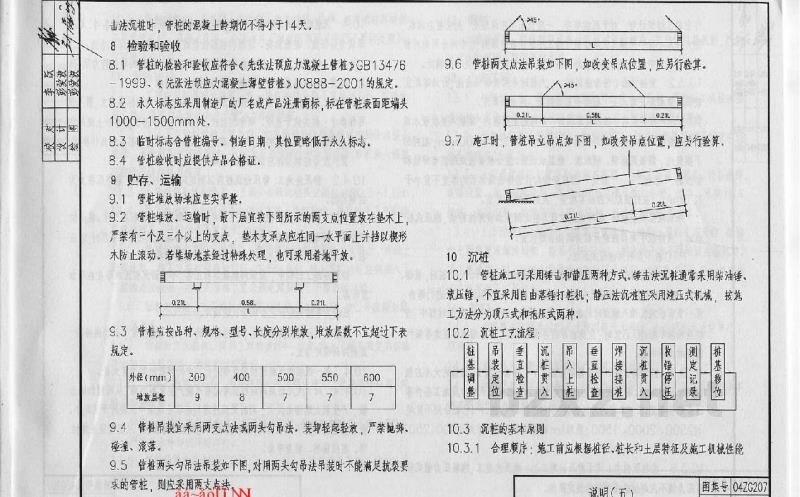

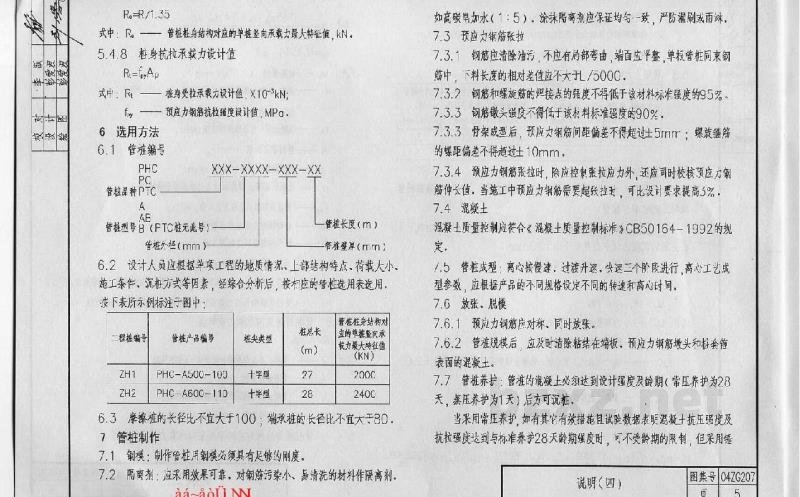

说明（二）～（五）..............................................2~5

锚接法桩 NZHa-SXX   NZHb-JXX........................6

锚接法桩 NZHa-SXX   NZHb-JXX 配筋表及详图...........7

焊接法桩 NZHa-SXX   NZHb-JXX........................8

焊接法桩 NZHa-SXX   NZHb-JXX 配筋表及详图............9

1 适用范围

1.1 本图集适用于非抗震设防区或抗震设防烈度为6、7、8度地区的一般工业与民用建筑物的低桩承台主要承受竖向力为主的基桩。若水平荷载或弯矩较大的桩，由设计人员另行考虑。

1.2 本图集适用于砂类土及稍密的粉类土；静力螺旋压入式压力 F≤3.0MPa、泥浆护筒压入值小于230kPa的粘性土、粉土、淤充黄土、黄土、填土等地质二：对老粘土、碎石土地等适应能力应通过试验确定。

1.3 本图集特别适用于以下几种需要先行活动处理或基础抗拔的情况：

1. 1.3.1 地基不均匀沉降引起上部结构开裂或倾斜；
2. 1.3.2 建筑加层改造后；

1 适用范围

1.1 本图集采用先进离心制管工艺制作预应力高强混凝土管桩（代号PHC）、预应力混凝土管桩（代号PC）、预应力混凝土薄壁管桩（代号PTC），适用于一般工业与民用建筑的条形台基基础、筏板、公路、港口、水利、市政、构筑物等工程的深基坑桩也可参考使用PC和PTC。

1.2 本图集PHC桩、PC桩能用于非抗震设防区及抗震设防烈度为6、7度地区，并可用于抗震设防烈度8度地区。需另行验算。PTC不适用于非抗震设防区及抗震设防烈度为6度的地区，若使用了抗震设防烈度7度的地区，需要另行验算。

1.3 本图集管桩结构重要性系数γ₀=1.0设计。若本工程应提高结构的安全等级或设计使用年限大于参考年限时，应对结构的配置和调整。

1.4 本图集管桩主要考虑承受竖向荷载。当水平承载力用于抗拔桩时，应进行抗拉验算及偏心受力设计。

1.5 当基础的环境条件有侵蚀性介质或裂缝宽度小于0.8mm时，应根据使用要求、按有关规定采取有效的防腐蚀措施。

1.5.1 当桩基条件为弱腐蚀性土中钢筋混凝土的预应力应采用A型以上型号。产品应满足一等品B级PHC桩；当施工后，管桩接头采用硫铝酸盐水泥（如抗硫酸盐）等普通硅酸盐水泥时，抗腐蚀性能不低于C20。

1.5.2 当基础条件为弱腐蚀性土中钢筋混凝土的预应力应采用A型以上型号。产品应满足一等品B级PHC桩；管桩制作时应添加膨胀剂、掺合料（如磨细矿粉、硅灰等）；混凝土施工时，管桩接头采用硫铝酸盐水泥（如抗硫酸盐）等普通硅酸盐水泥。

防腐层（沥青或环氧），孔内填充密实砂浆一层。螺旋钢筋应焊接绑扎，强度等级不得低于C20；预应力混凝土应从桩底配起，直至比最上层的接头高0.3m以上。

1.5.3 当基础条件为弱腐蚀性土中钢筋混凝土的预应力应采用A型以上型号。产品应满足一等品B级PHC桩；管桩制作时应添加膨胀剂、掺合料（如磨细矿粉、硅灰等）；混凝土施工时，管桩接头采用硫铝酸盐水泥（如抗硫酸盐）等普通硅酸盐水泥。

2 设计参数

2.1 本图集管桩按外径分为以下规格：

PHC桩：300mm、400mm、500mm、550mm、600mm
PC桩：300mm、400mm、500mm、550mm、600mm
PTC桩：400mm、500mm

2.2 本图集PHC桩、PC桩按配筋可分为A型、AB型、B型。

3 设计依据

4 采用材料
