【18CJ40-3】 建筑防水系统构造(三)

18CJ40-3
（替代13CJ40-3）
建筑防水系统构造（三）
参考图集
中国建筑标准设计研究院

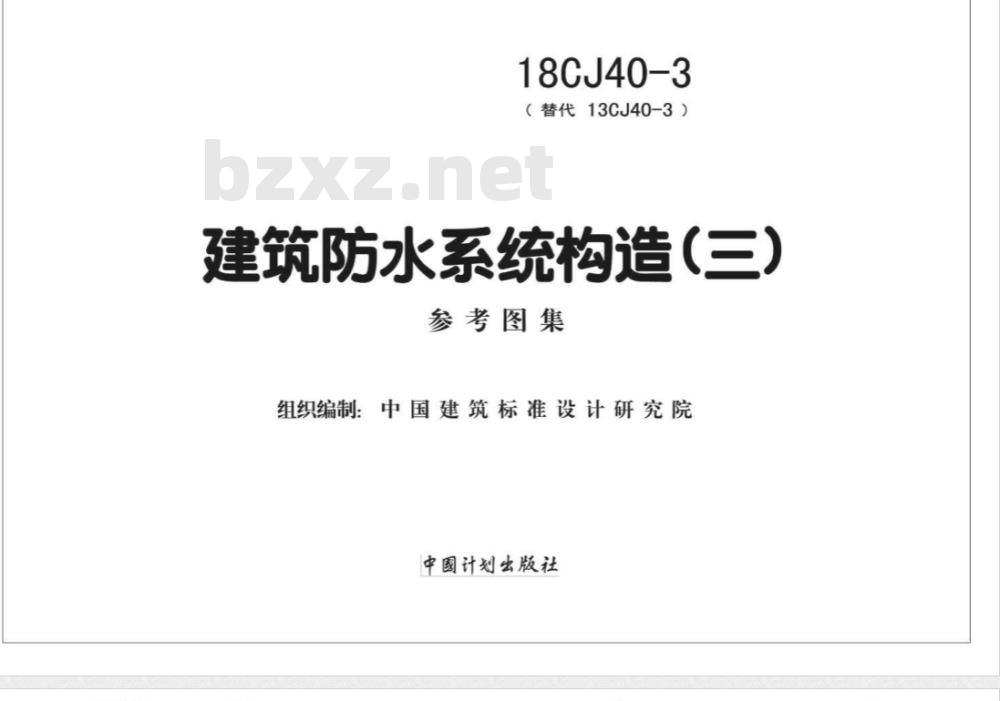

18CJ40-3
（替代13CJ40-3）
建筑防水系统构造（三）
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

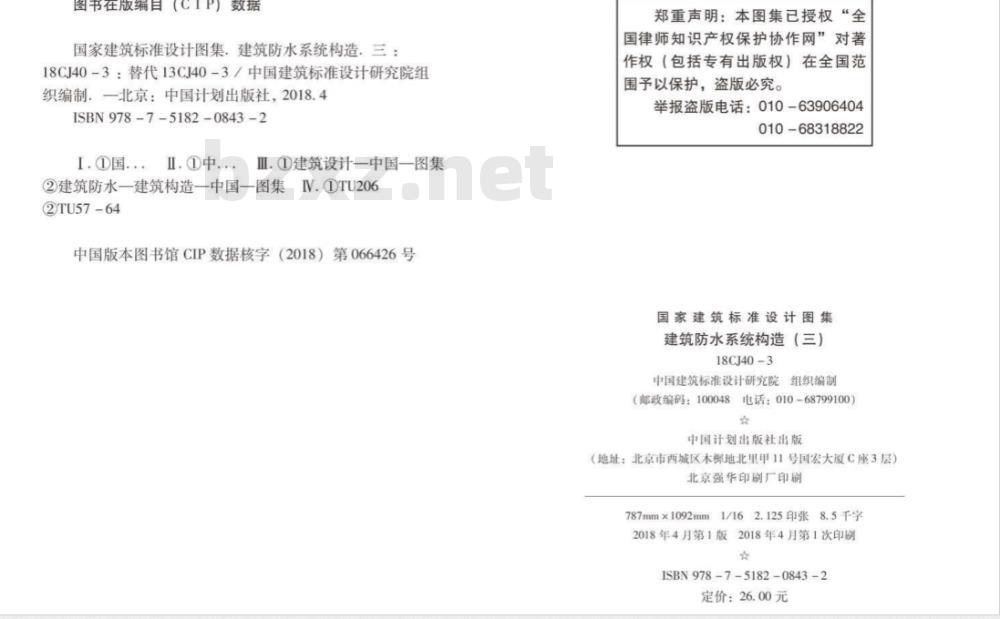

图书在版编目（CTP）数据
国家建筑标准设计图集，建筑防水系统构造：三：18CJ40-3：替代13CJ40-3/中国建筑标准设计研究院组织编制：一北京：中国计划出版社，2018.4SBN978-7-5182-0843-2
I.@国..·Ⅱ.@中...Ⅲ.@建筑设计一中国一图集②建筑防水一建筑构造一中国一图集IV.①TU206②TU57-64
中国版本图书馆CIP数据核字（2018）第066426号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
建筑防水系统构造（三）
18CJ40-3
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）路
中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/162.125印张8.5千字2018年4月第1版2018年4月第1次印刷ISBN978-7-5182-08432
定价：26.00元
主编单位
实行日期

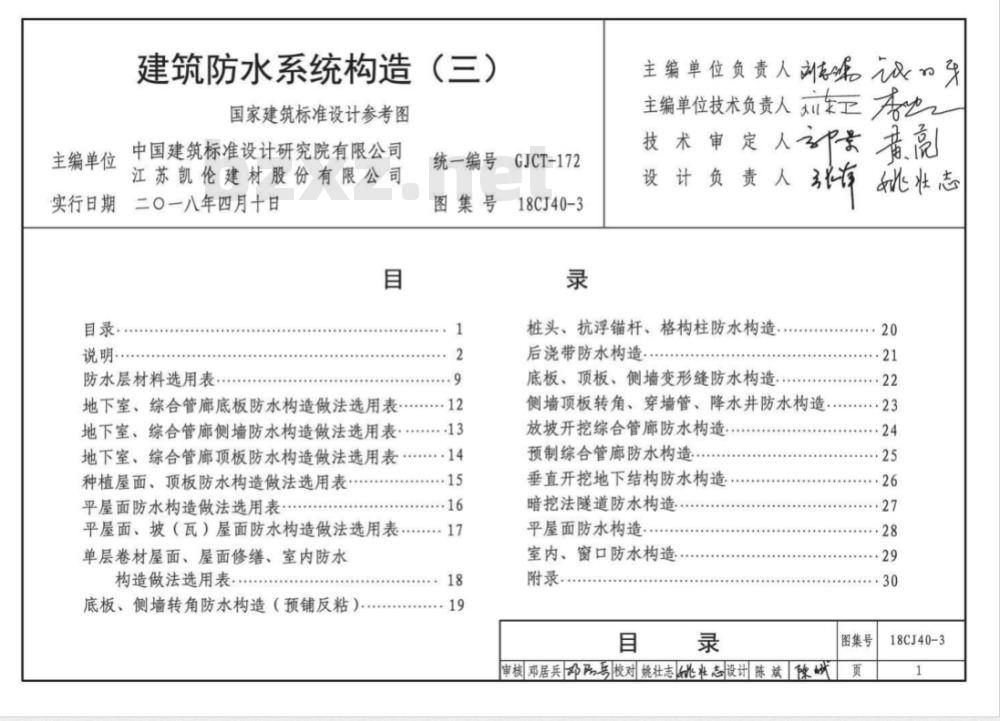

目录，
建筑防水系统构造
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司江苏凯伦建材股份有限公司
二〇一八年四月十日
防水层材料选用表
统一编号
图集号
地下室、综合管廊底板防水构造做法选用表.12地下室、综合管廊侧墙防水构造做法选用表13地下室、综合管廊顶板防水构造做法选用表14种植屋面、顶板防水构造做法选用表·平屋面防水构造做法选用表：
平屋面、坡（瓦）屋面防水构造做法选用表.....17
单层卷材屋面、屋面修、室内防水构造做法选用表
底板、侧墙转角防水构造（预铺反粘）.18
GJCT-172
18CJ40-3
主编单位负责人牙
主编单位技术负责人
技术审定人童亮
设计负责人姚壮志
桩头、抗浮锚杆、格构柱防水构造后浇带防水构造.
底板、顶板、侧墙变形缝防水构造20
侧墙顶板转角、穿墙管、降水井防水构造23放坡开挖综合管廊防水构造
预制综合管廊防水构造
垂直开挖地下结构防水构造
暗挖法隧道防水构造
平屋面防水构造：
室内、窗口防水构造
审核邓居兵阳马校对姚壮志姚杜志设计陈斌陈24
图集号
18CJ40-3

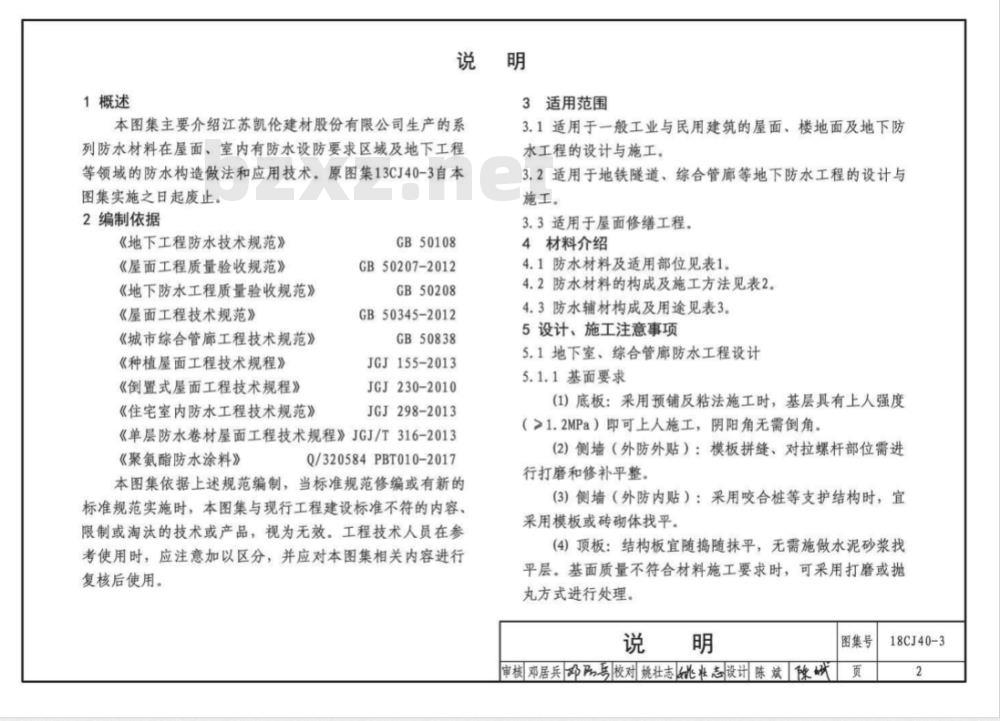

1概述
3适用范围
本图集主要介绍江苏凯伦建材股份有限公司生产的系列防水材料在屋面、室内有防水设防要求区域及地下工程等领域的防水构造做法和应用技术。原图集13CJ40-3自本图集实施之日起废止。
2编制依据
《地下工程防水技术规范》
《屋面工程质量验收规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
《城市综合管廊工程技术规范》《种植屋面工程技术规程》
《倒置式屋面工程技术规程》
《住宅室内防水工程技术规范》GB50108
CB50207-2012
GB50208
GB50345-2012
GB50838
JGJ155-2013
JGJ230-2010
JGJ298-2013
《单层防水卷材屋面工程技术规程》JGJ/T316-2013《聚氨酯防水涂料》
Q/320584PBT010-2017
本图集依据上述规范编制，当标准规范修编或有新的标准规范实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。
3.1适用于一般工业与民用建筑的屋面、楼地面及地下防水工程的设计与施工。
3.2适用于地铁隧道、综合管廊等地下防水工程的设计与施工。
3.3适用于屋面修工程。
4材料介绍
4.1防水材料及适用部位见表1
4.2防水材料的构成及施工方法见表2。4.3防水辅材构成及用途见表3
5设计、施工注意事项
5.1地下室、综合管廊防水工程设计5.1.1基面要求
(1)底板：采用预铺反粘法施工时，基层具有上人强度（>1.2MPa）即可上人施工，阴阳角无需倒角。(2）侧墙（外防外贴）：模板拼缝、对拉螺杆部位需进行打磨和修补平整。
(3）侧墙（外防内贴）：采用咬合桩等支护结构时，宜采用模板或砖砌体找平。
(4）顶板：结构板宜随捣随抹平，无需施做水泥砂浆找平层。基面质量不符合材料施工要求时，可采用打磨或抛丸方式进行处理。
审核邓居兵欧阳马校对姚壮志姚杜志设计陈斌陈城图集号
18CJ40-3
产品代号
MBA-CL
CL-PVC
CL-TPO
CL-PVC
CL-PMC
防水材料名称
高分子自粘胶膜预铺防水卷材
自粘聚乙烯防水板
高分子自粘胶膜防水卷材
高分子交叉层压膜自粘防水卷材防晒抗皱膜自粘防水卷材
自粘防水卷材
聚氯乙烯防水卷材
热塑性聚烯烃防水卷材
高分子自粘胶膜防水卷材（阻根型）聚氯乙烯防水卷材（阻根型）
SBS弹性体改性沥青防水卷材（阻根型）MPU白色聚氨酯防水涂料
脂肪族聚氨酯耐侯防水涂料
非固化橡胶沥青防水涂料
聚氨酯建筑密封胶
聚合物水泥防水涂料
“★”表示适用；
“O”表示与其他材料配合使用；地下室
防水材料及适用部位
平屋面
“”表示不适用。
坡（瓦）
单层卷材
种植顶板
暗挖隧道
屋面修
图集号
审核邓居兵印阳马校对姚壮志姚杜志设计陈斌陈城页
18CJ40-3
产品代号
MBA-CL
CL-PVC
CL-TPO
防水材料名称
高分子自粘胶膜预铺防水卷材
（白色片材、非沥青基胶料、
颗粒防粘层）Www.bzxZ.net
自粘聚乙烯防水板
高分子自粘胶膜防水卷材
高分子交叉层压膜自粘防水卷材防晒抗皱膜自粘防水卷材
自粘防水卷材（高分子膜基）
聚氟乙烯防水卷材
热塑性聚烯烃防水卷材
表2防水材料构成及施工方法
材料构成
由白色片材（HDPE）、高分子自粘胶膜和表面颗粒防粘层构成；按长边搭接方式不同，卷材分为自粘型和焊接型两类。卷材厚度：1.2mm、1.5mm、1.7mm、2.0mm由白色通透的高分子主体材料、高分子自粘胶膜和表面特殊颗粒防粘层构成；按长边搭接方式不同，卷材分为自粘型和焊接型两类。卷材厚度：1.2mm、1.5mm、1.7mm、2.0mm由白色片材（HDPE）、高分子自粘胶膜和表面隔膜构成的高分子卷材。卷材厚度：1.2mm、1.5mm、2.0mm由强力高分子交叉层压膜（高分子膜基）、自粘胶料和隔离膜构成；高分子交叉层压膜自粘防水卷材分为单面自粘和双面自粘两类。卷材厚度：1.2mm、1.5mm、2.0mm按卷材使用部位不同分为非外露型和外露型两类。非外露型由银灰色铝型复合膜（高分子膜基）、自粘胶料和隔离膜构成；外露型由铝箔（>0.05mm厚）、自粘胶料和隔离膜构成，卷材厚度：1.2mm、1.5mm、2.0mm由聚酯膜、自粘胶料和隔离膜构成的双面自粘高分子膜基防水卷材。卷材厚度：1.2mm、1.5mm、2.0mm以聚氯乙烯树脂为基料，加入各种助剂，经一次挤出成型的高分子防水卷材；按产品的组成分为均质卷材（H类）、带纤维背衬卷材（L类）和织物内增强卷材（P类）。卷材厚度：1.2mm、1.5mm、2.0mm采用聚烯烃树脂生产的高分子防水卷材：按产品的组成分为均质卷材（H类）、带纤维背衬卷材（L类）和织物内增强卷材(P类）。卷材厚度：1.2mm、1.5mm、2.0mm说
施工方法
预铺反粘
预铺反粘
湿铺、干铺
混铺、干铺
湿铺、干铺
湿铺、干铺
满粘、机械
满粘、机械
执行标准
《预铺/湿铺防水卷材》
GB/T23457-2009预铺P类
《高分子防水材料第1部分
片材》GB18173.1-2012
《高分子防水材料第1部分
片材》GB18173.1-2012
《预铺/湿铺防水卷材》
GB/T23457-2009湿铺P类
《预铺/湿铺防水卷材》
GB/T23457-2009湿铺P类
《预铺/湿铺防水卷材》
GB/T23457-2009湿铺P类
《聚氟乙烯（PVC）防水卷
材》GB12952-2011
《热塑性聚烯烃（TPO）防
水卷材》GB27789-2011
图集号
审核邓居兵印阳马校对姚壮志姚杜志设陈斌陈城页
18CJ40-3
产品代号
CL-PVC
CL-PMC
防水材料名称
高分子自粘胶膜防水卷材（阻
根型）
聚氯乙烯防水卷材（阻根型）
SBS弹性体改性沥青防水卷材
（阻根型）
MPU白色聚氨酯防水涂料
脂肪族聚氨酯耐候防水涂料
非固化橡胶沥青防水涂料
聚氨酯建筑密封胶
聚合物水泥防水涂料
续表2
材料构成
以高分子主体材料（HDPE）、高分子自粘胶膜和表面隔离膜构成；是一种通过高分子材料主体（HDPE）自身致密、稳定的物理特性起到阻根作用的防水材料。卷材厚度：1.2mm、1.5mm、2.0mm以聚氯乙烯树脂为基料，加入各种助剂，经一次挤出成型而成；是一种通过高分子材料主体（聚氯乙烯）自身致密、稳定的物理特性起到阻根作用的防水材料。卷材厚度：1.2mm、1.5mm、2.0mm以添加化学阻根剂的SBS改性沥青为涂盖材料，具有阻根功能的防水卷材。卷材厚度：4.0mm
以异氰酸酯、聚醚为主要原料，加入各种功能助剂反应合成的高分子防水涂料。
按材料组成分为单组分、双组分。按使用部位可分为：平面型（H）、抗流挂型（V）、无溶剂型(N)
以脂肪族异氰酸酯、聚醚为主要原料、加入各种功能助剂反应合成的可外露使用的高分子防水涂料以橡胶、沥青为主要组分，加入助剂混合制成，可长期保持螺变性的防水涂料
以氨基甲酸酯聚合物为主要成分的单组分建筑密封胶以聚丙烯酸酯乳液和粉料按一定比例配制而成的双组分防水涂料
施工方法
湿铺、干铺
刮涂、喷涂、
刮涂、喷涂
刮涂、喷涂、
执行标准
《种植屋面用耐根穿刺防水
卷材》JC/T1075-2008、
《高分子防水材料第1部分
片材》GB18173.1-2012
《种植屋面用耐根穿刺防水
卷材》JC/T1075-2008、
《聚氟乙烯（PVC）防水
卷材》GB12952-2011
《种植屋面用耐根穿刺防水
卷材》JC/T1075-2008、
《弹性体改性沥青防水卷
材》GB18242-2008：IⅡI型
《聚氨酯防水涂料》
Q/320584PBT010-2017，见
《脂肪族聚氨酯耐候防水涂
料》JC/T2253-2014
《非固化橡胶沥青防水涂
料》JC/T2428-2017
《聚氨酯建筑密封胶》
JC/T482-2003
《聚合物水泥防水涂料》
GB/T23445-2009
图集号
审核邓居兵即阳马校对姚壮志姚壮志设计陈斌陈碱页
18CJ40-3
产品代号
MST101
MST103
MST105
MST202
防水辅料名称
水性环氧树脂涂料
湿铺卷材专用粘结剂
基层处理剂
无纺布覆面高分子自粘胶带
砂面高分子自粘胶带
卷材对接专用高分子自粘胶带
内增强双面自粘高分子自粘胶带5.1.2选材
防水辅材构成及用途
材料构成
由A、B组分组成的双组分水性环氧树脂涂料。在施工现场按质量比4（A组分）：1（B组分）：1.5（水）混合均匀后使用以各种粉料、聚合物粉末及其它助剂配制而成的一种水泥砂浆添加剂
由改性沥青、稀释剂及其它助剂组成的基层处理材料由无纺布、高分子自粘胶膜及隔高膜构成的单面自粘胶带由强力交叉层压膜、高分子自粘胶膜及表面颗粒层构成的单面内增强自粘胶带
由白色片材、高分子自粘胶膜及隔离膜构成的单面自粘胶带由胎体材料、高分子自粘胶膜及隔离膜构成的双面内增强自粘胶带
当基面潮湿、基面条件较差时，该材料作为MPU白色聚氨酯防水涂料的封底粘结层使用：MBP-W高分子自粘胶膜防水卷材采用干铺法施工时，做为底涂使用
用于配制BAW湿铺卷材粘结料，可改善粘结料的抗裂、抗渗性能
卷材采用干铺法、热熔法施工时、作为底涂使用
屋面修补、窗台密封、节点密封、不同防水层之间交圈搭接
预铺卷材破损修补、节点密封、搭接边加强窗合密封
预铺卷材短边对接搭接、局部固定预铺卷材短边搭接、不同防水层之间交圈搭接
厚砖砌体或挤塑聚苯乙烯（XPS）泡沫板（厚度>30mm，密度(1)在底板、外防内贴侧墙等部位，宜选用高分子自粘胶膜预铺防水卷材，采用预铺反粘法工艺，在施工缝、变形缝、后浇带、阴阳角等部位不需做加强层。(2）综合管廊防水工程一般周期较长，宜选择能在雨季或冬季施工的材料。
5.1.3保护层要求
(1）底板：宜设厚度不小于50mm混凝土保护层：高分子自粘胶膜预铺防水卷材用于底板时，可不设保护层，(2）侧墙（外防外贴）：基坑深度<5m，可采用120mm>30kg/m）保护层：基坑深度>5m，宜采用砖砌体保护层。(3）顶板：回填土采用机械碾压时，混凝土保护层厚度不宜小于70mm；回填土采用人工夯实时，保护层厚度不宜小于50mm。
5.2屋面防水工程设计
5.2.1屋面结构板基面宜随捣随抹平，无需施做水泥砂浆找说
审核邓居兵阳马校对姚壮志姚杜志设计陈斌陈图集号
18CJ40-3
平层。基面质量不符合材料施工要求时，可采用打磨或抛丸方式进行处理。
5.2.2保温层干燥有困难的屋面，宜采取排汽构造措施。排汽道应纵横贯通，并与大气连通的排汽孔相通，排汽孔可设在檐口下或纵横排汽道的交叉处。排汽道纵横间距宜为6m，屋面面积每36m宜设置一个排汽孔。排汽孔应固定牢靠，并做好防水处理。
5.2.3屋面采用正置式做法时，宜在女儿墙处屋面结构板上设置暗管排水。
5.3种植顶板、种植屋面防水工程设计5.3.1种植顶板、种植屋面部位应有两道或两道以上的组合防水层设防，其中一道应为耐根穿刺防水层，并应铺设在普通防水层的上面。
5.3.2当钢筋混凝土顶板（屋面）采用结构找坡时，建筑找坡层可取消。
5.4室内、外防水工程设计
5.4.1室内防水工程优先选用涂膜防水层。住宅、幼儿园、学校、医院等对环境质量有更高要求的场所，可选用无溶剂型白色聚氨酯防水涂料，其环保性能应满足《聚氨酯防水涂料》GB/T19250-2013中有毒有害物质限量规定的A类要求。
5.4.2墙面选用白色聚氨酯防水涂料时，应在最后一遍涂料施工后表面拍于燥、于净的中或细砂5.4.3外窗洞口应待窗框或附框安装完成后，周边采用无纺布覆面高分子自粘胶带或砂面高分子自粘胶带进行密封：视基层的平整度和干燥程度，可采用干粘或湿铺工艺5.5暗挖隧道防水工程设计
5.5.1隧道应在初期支护表面无线状流水的条件下，施工防水层和二次衬砌混土，防水层施工要求的基面平整度D/L不应大于1/6
5.5.2防水层通过和暗钉圈焊接固定在隧道的拱、墙上，暗钉图的间距应根据基面平整情况确定，拱部宜为0.5~0.8m，边墙宜为1.0~1.5m，局部凹凸不平时，应加密固定点。
5.6预铺反粘法施工注意事项
5.6.1高分子自粘胶膜预铺防水卷材用于底板防水，应采取以下猎施：
(1）钢筋垂直或水平运输时，钢筋吊放点应采用木板等进行临时保护，严禁直接在防水层上拖拽钢筋。(2)焊接底板钢筋时，在焊接操作面以木板或铁皮作为临时保护挡板或在焊渣撒落区域酒水，可避免焊渣烧伤卷材。
(3）在底板混凝土浇筑前，当卷材表面存在大量泥砂、浮尘污染时，宜采用高压水枪进行冲洗，卷材表面不得有积水。
图集号
审核邓居兵即马校对姚壮志姚杜志设计陈斌陈磁页
18CJ40-3
(4）卷材修补：如不慎破坏了防水层，可采用砂面高分子自粘胶带进行修补。
5.6.2高分子自粘胶膜预铺防水卷材长边应采用焊接搭接或自粘胶搭接，采用焊接搭接时，搭接缝上应覆盖砂面高分子自粘胶带；短边应采用胶粘带进行搭接或对接。具体搭接要求见表4。
表4高分子自粘胶膜预铺防水卷材最小搭接宽度搭接方式
焊接搭接
自粘胶搭接
胶粘带搭接
胶粘带对接
搭接宽度
胶粘带类型
砂面高分子自粘胶带
内增强双面自粘高分子自粘胶带卷材对接专用高分子自粘胶带
5.6.3高分子自粘胶膜预铺防水卷材应用于筏板基础、管廊底板等大面部位时，宜选用2m宽幅卷材。5.7湿铺法施工注意事项
5.7.1施工前基面应充分润湿，但不得有明水5.7.2卷材湿铺可选用BAW湿铺卷材粘结料或水泥砂浆。BAW湿铺卷材粘结料建议配比（按质量比）=湿铺卷材专用粘结剂：水泥：砂：水=1：50：50：25：水泥砂浆建议配比（按质量比）=水泥：砂：水=1：2：0.4，其中水泥宜选用普通硅酸盐水泥，水灰比不宜超过0.5。5.8冬雨季施工注意事项
5.8.1冬季施工时，自粘类卷材宜采用干铺法；雨季施工时，自粘类卷材宜采用湿铺法。
5.8.2白色聚氨酯防水涂料冬季使用时，可采用电加热的方式来降低涂料粘稠度，严禁添加乙醇汽油、天那水等溶剂稀释。
5.8.3卷材冬季施工时，可对卷材搭接部位进行局部加热处理。
6其他
6.1本图集中除注明单位者外，其他均以毫米（mm）为单位，6.2本图集地下室底板防水做法构造图以高分子自粘胶膜预铺反粘做法表示，其他防水材料做法见国标图集10J301《地下建筑防水构造》
6.3本图集根据江苏凯伦建材股份有限公司提供的技术资料编制，图集的解释由该公司负责。7详图索引方法
18CJ40-3
18CJ40-3
防水做法编号
节点构造编号
图集号
审核邓居兵即阳马校对姚壮志姚杜志设陈斌陈城页
18CJ40-3
