【18CJ77-3】 装饰砂浆工程做法—华砂彩色装饰砂浆系统

18CJ77-3
装饰砂浆工程做法
一华砂彩色装饰砂浆系统
参考图集
中国建筑标准设计研究院
18CJ77-3
装饰砂浆工程做法
一华砂彩色装饰砂浆系统
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

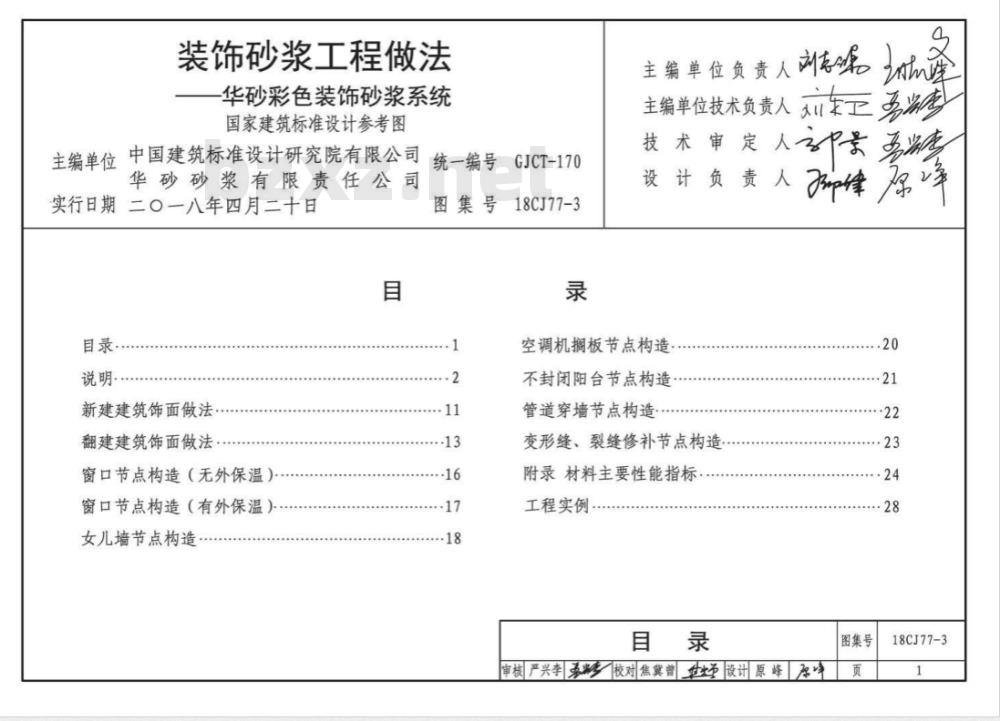

装饰砂浆工程做法
华砂彩色装饰砂浆系统
国家建筑标准设计参考图
主编单位中国建筑标准设计研究院有限公司统一编号华砂砂浆有限责任公司
实行日期二〇一八年四月二十日目录
说明·
新建建筑饰面做法
翻建建筑饰面做法
窗口节点构造（无外保温）
窗口节点构造（有外保温）：
女儿墙节点构造·
图集号
GJCT-170
18CJ77-3
主编单位负责人刘
主编单位技术负责人
技术审定人
p峰原峰
设计负责人：
空调机搁板节点构造
不封闭阳台节点构造
管道穿墙节点构造
变形缝、裂缝修补节点构造
附录材料主要性能指标
工程实例，
审核严兴李五彩校对焦冀普世设计原峰原峰20
··22
图集号
18CJ77-3

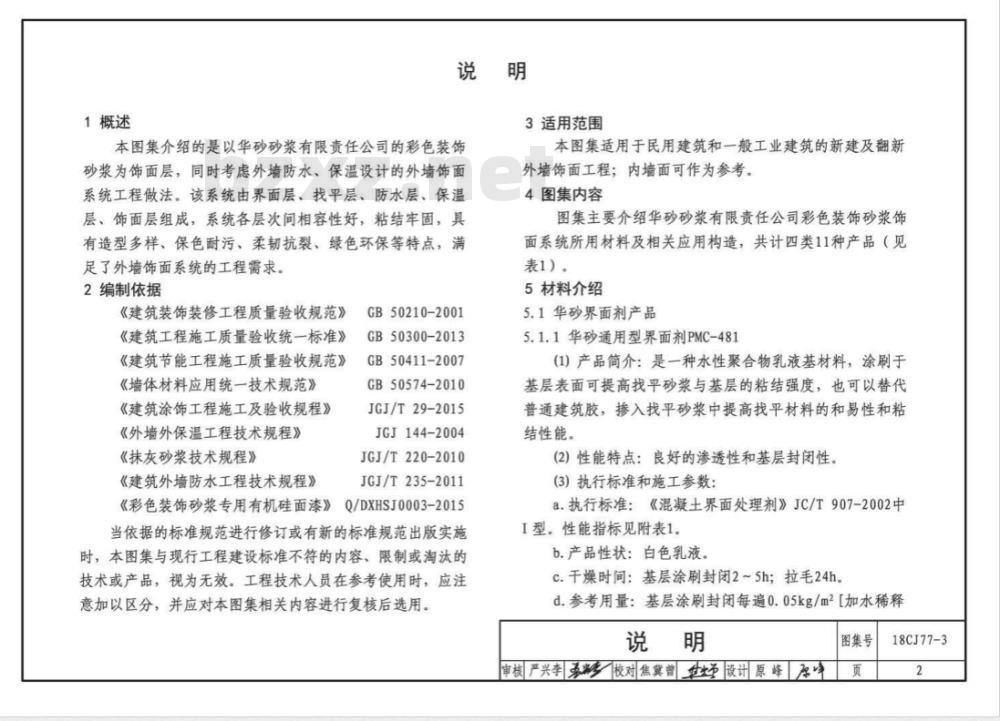

1概述
3适用范围
本图集介绍的是以华砂砂浆有限责任公司的彩色装饰砂浆为饰面层，同时考虑外墙防水、保温设计的外墙饰面系统工程做法。该系统由界面层、找平层、防水层、保温层、饰面层组成，系统各层次间相容性好，粘结牢固，具有造型多样、保色耐污、柔韧抗裂、绿色环保等特点，满足了外墙饰面系统的工程需求。2编制依据
《建筑装饰装修工程质量验收规范》《建筑工程施工质量验收统一标准》《建筑节能工程施工质量验收规范》《墙体材料应用统一技术规范》《建筑涂饰工程施工及验收规程》《外墙外保温工程技术规程》
《抹灰砂浆技术规程》
《建筑外墙防水工程技术规程》GB50210-2001
GB50300-2013
GB50411-2007
GB50574-2010
JGJ/T29-2015
JGJ144-2004
JGJ/T220-2010
JGJ/T235-2011
《彩色装饰砂浆专用有机硅面漆》Q/DXHSJ0003-2015当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。本图集适用于民用建筑和一般工业建筑的新建及翻新外墙饰面工程；内墙面可作为参考。4图集内容
图集主要介绍华砂砂浆有限责任公司彩色装饰砂浆饰面系统所用材料及相关应用构造，共计四类11种产品（见表1）。
5材料介绍
5.1华砂界面剂产品
5.1.1华砂通用型界面剂PMC-481(1）产品简介：是一种水性聚合物乳液基材料，涂刷于基层表面可提高找平砂浆与基层的粘结强度，也可以替代普通建筑胶，掺入找平砂浆中提高找平材料的和易性和粘结性能。
(2)性能特点：良好的渗透性和基层封闭性。(3)执行标准和施工参数：
a.执行标准：《混凝土界面处理剂》JC/T907-2002中I型。性能指标见附表1。
b.产品性状：白色乳液。
c.千燥时间：基层涂刷封闭2~5h；拉毛24h。d.参考用量：基层涂刷封闭每遍0.05kg/m2[加水稀释说明
审核严兴李勇校对焦冀曾世设计原峰厚峰图集号
18CJ77-3
产品分类
华砂界面剂产品
华砂找平产品
华砂防水产品
华砂饰面产品
产品名称
①华砂通用型界面剂PMC-481
②华砂多功能界面剂PMC-500
①华砂墙面快速找平砂浆FCP-100②华砂外保温系统抹面胶浆BC-101?华砂快修砂浆F-60

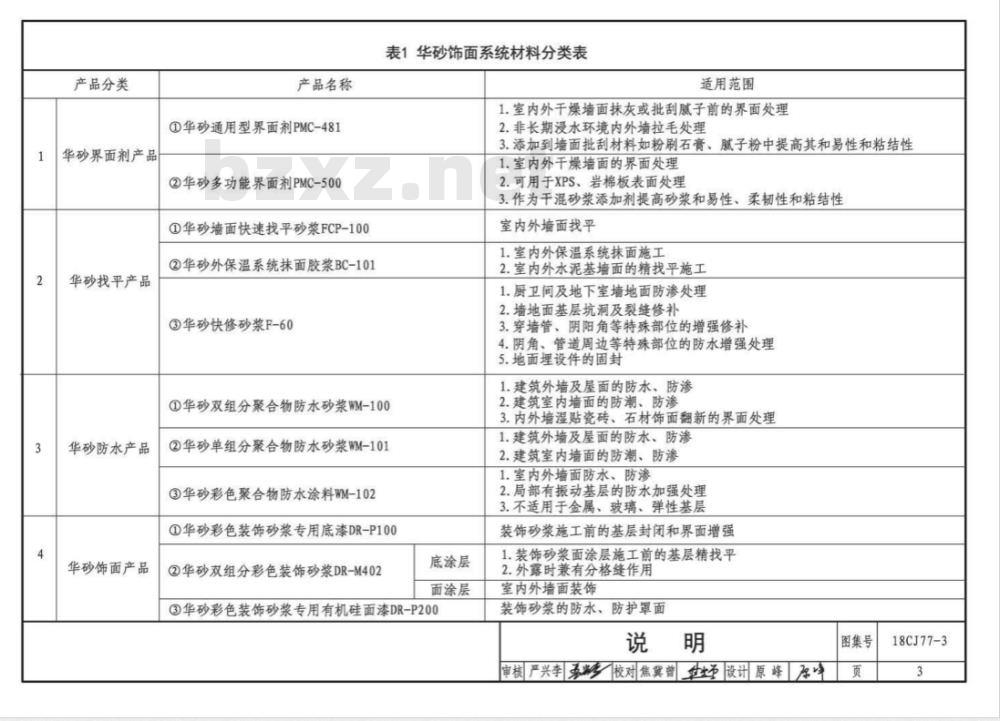

表1华砂饰面系统材料分类表
适用范围
1.室内外干燥墙面抹灰或批刮腻子前的界面处理2.非长期浸水环境内外墙拉毛处理3.添加到墙面批刮材料如粉刷石膏、腻子粉中提高其和易性和粘结性1.室内外干燥墙面的界面处理
2.可用于XPS、岩棉板表面处理
3.作为干混砂浆添加剂提高砂浆和易性、柔韧性和粘结性室内外墙面找平
1.室内外保温系统抹面施工
2.室内外水泥基境面的精找平施工1.厨卫间及地下室墙地面防渗处理2.墙地面基层坑洞及裂缝修补
3.穿墙管、阴阳角等特殊部位的增强修补4.阴角、管道周边等特殊部位的防水增强处理5.地面埋设件的固封
1.建筑外墙及屋面的防水、防渗①华砂双组分聚合物防水砂浆WM-100②华砂单组分聚合物防水砂浆WM-101?华砂彩色聚合物防水涂料WM-102①华砂彩色装饰砂浆专用底漆DR-P100②华砂双组分彩色装饰砂浆DR-M402底涂层
面涂层
?华砂彩色装饰砂浆专用有机硅面漆DR-P2002.建筑室内墙面的防潮、防渗
3.内外墙湿贴瓷砖、石材饰面翻新的界面处理1.建筑外墙及屋面的防水、防渗2.建筑室内墙面的防潮、防渗
1.室内外墙面防水、防渗
2.局部有振动基层的防水加强处理3.不适用于金属、玻璃、弹性基层装饰砂浆施工前的基层封闭和界面增强1.装饰砂浆面涂层施工前的基层精找平2.外露时兼有分格缝作用
室内外墙面装饰
装饰砂浆的防水、防护罩面
审核严兴李勇校对焦冀普世设原峰原峰图集号
18CJ77-3
华砂双组分彩色装饰砂浆色卡
VASA-DR-M402
审核严兴李要校对焦冀曾设计原峰尽峰M8
注：色卡仅供参考，
以实物为准。
图集号
18CJ77-3
使用，与水比例1：（0.5~1）1：拉毛1kg/m2（拉毛厚度为2mm，与水泥比例为1：2）。
e.保质期：本产品应储存在干燥、透风环境中，产禁爆晒、冷冻，储存温度5℃~35℃，保质期为12个月。5.1.2华砂多功能界面剂PMC-500(1）产品简介：是一种多用途水性聚合物乳液基材料可以直接涂刷在基面，以提高找平砂浆与基层的粘结力，也可以添加到干混砂浆中，以提高砂浆的粘结强度和柔韧性。(2)性能特点：
a.良好的渗透性和基层封闭性。b.可作为干混砂浆添加剂提高砂浆和易性、柔韧性、粘结强度等性能。
(3）执行标准和施工参数：
a.执行标准：《墙体用界面处理剂》JG/T468-2015及《混凝土界面处理剂》JC/T907-2002中I型。性能指标见附表2-1、附表2-2。
b.产品性状：白色乳液。
C.参考用量：挤塑聚苯板（XPS板）界面处理：0.1~0.2kg/m2。水泥基界面处理：0.2~0.3kg/m（视渗透性而定）；作为干混砂浆的增强组分：建议加入量不小于粉料重量的10%。
d.保质期：本产品应储存在干燥、透风环境中，严禁爆晒、冷冻，储存温度5℃~35℃，保质期为12个月，5.2华砂找平产品
5.2.1华砂墙面快速找平砂浆FCP-100(1）产品简介：由特种水泥、精制骨料及多种添加剂组成，在新拌状态下具有良好的施工性能和抗下滑性，同时具有快硬和低收缩的特性。
(2)性能特点：
a.快速硬化、低收缩。
b.与基层粘结牢固、不易空鼓。(3）执行标准和施工参数：
a.执行标准：《建筑用找平砂浆》JC/T2326-2015中墙面找平砂浆Ⅱ型。性能指标见附表3。b.产品性状：灰色粉料。
c.硬化时间：标准条件下4~8h
d.抹灰厚度：10~20mm。
e.参考用量：2.0kg/m2/mm
f.保质期：未开封包装储藏在阴凉、干燥的地方，保质期为6个月。
5.2.2华砂外保温系统抹面胶浆BC-101(1）产品简介：由硅酸盐水泥、精制骨料、聚合物粉末和各种功能性添加剂组成，在工地现场仅需按比例加水，机械搅拌均匀即可使用。与耐碱网布复合后形成的抗裂防护面层具有优良的抗冲击强度、抗开裂性能和不透水性能。说明
审核严兴李勇校对焦冀警过设计原峰厚峰图集号
18CJ77-3
(2)性能特点：
a.低吸水、防渗水。
b.柔韧抗裂。
c.绿色环保。
(3）执行标准和施工参数：
a.执行标准：《模型聚苯板薄抹灰外墙外保温系统材料》GB/T29906-2013及《岩棉薄抹灰外墙外保温系统材料》JG/T483-2015。性能指标见附表4-1、附表4-2。b.产品性状：灰色粉料。
c.参考用量：1.7kg/m2/mm
d.保质期：未开封包装储藏在阴凉、干燥的地方，保质期为12个月。
5.2.3华砂快修砂浆F-60
(1）产品简介：由特种胶凝材料、精制骨料与多种添加剂配制而成的一种多功能快速修补材料。(2)性能特点
a.快速硬化、防水抗渗。
b.粘结强度高。
(3）执行标准和施工参数：
a.执行标准：《修补砂浆》JC/T2381-2016中WR型。性能指标见附表5。
b.产品性状：灰色粉料。
c.参考用量：1.5~2.0kg/m2/mm。d.可操作时间：30min。
e.保质期：未开封包装储藏在阴凉、干燥的地方，保质期为6个月。
5.3华砂防水产品
5.3.1华砂双组分聚合物防水砂浆WM-100(1)产品筒介：粉料是由普通硅酸盐水泥、精制骨料及其他多种助剂配制而成：液料由丙烯酸酯乳液及助剂组成。(2)性能特点：
a.良好的抗渗性能。
b.与基层粘结牢固、不脱落，并可以在潮湿基层施工。(3）执行标准和施工参数：
a.执行标准：《聚合物水泥防水砂浆》JC/T984-2011中I型。性能指标见附表6。免费标准下载网bzxz
b.产品性状：白色乳液和灰色粉料。c.混合比例：液：粉=1：5。
d.参考用量：2kg/m2。
e.保质期：未开封包装储藏在阴凉、干燥的地方，保存温度需0℃以上，保质期12个月。5.3.2华砂单组分聚合物防水砂浆WM-101(1)产品简介：由硅酸盐水泥、精制骨料、可再分散乳胶粉及其他多种助剂配制而成的聚合物防水砂浆，说明
审核严兴李五校对焦冀普设计原峰厚峰图集号
18CJ77-3
(2)性能特点：
a.良好的抗渗性能。
b与基层粘结牢固、不脱落，并可以在潮湿基层施工。(3）执行标准和施工参数：
a.执行标准：《聚合物水泥防水砂浆》JC/T984-2011中I型。性能指标见附表7。
b.产品性状；灰色粉料。
c.混合比例：水：粉=1：5。
d.参考用量：2kg/m2。
e.保质期：未开封包装储藏在阴凉、干燥的地方，保质期12个月。
5.3.3华砂彩色聚合物防水涂料WM-102(1）产品简介：粉料由特种水泥、无机粉料及其他多种助剂配制而成；液料由丙烯酸乳液及助剂组成。(2)性能特点：
a.防水性能好，特别适用于新房装修的防水层。b.延伸性能优异，可覆盖细微裂缝。C.耐温变性能好，适用于地暖系统，d.与基层和装饰层间粘结强度高。e.施工性好，易涂刷。
(3）执行标准和施工参数：
a.执行标准：《聚合物水泥防水涂料》GB/T23445-2009中的Ⅱ型。性能指标见附表8。b.产品性状：白色粉料、蓝色液料。c.混合比例：液料：粉料=1：1.5。d.参考用量：1.8~2.2kg/m2/mm
e.未开封包装储藏在阴凉、干燥的地方，液料保存温度需0℃以上，保质期12个月。
5.4华砂饰面产品
5.4.1华砂彩色装饰砂浆专用底漆DR-P100(1）产品简介：是由苯丙乳液为基料，辅以其他改性剂精制而成的一种具有超强渗透力的多功能水性封闭底漆。(2)性能特点：
a.高渗透，提高基层强度。
b.耐水、抗泛碱、抗盐析。
c.无需加水，直接使用。
(3）执行标准和施工参数：
a.执行标准：《建筑内外墙用底漆》JG/T210-2007中外墙I型，性能指标见附表9。
b.产品性状：白色乳液。
c.参考用量：0.1~0.2kg/m2。
d.保质期：本产品应储存在干燥、透风环境中，严禁爆晒、冷冻，储存温度5℃~35℃，保质期为12个月。说明
审核严兴李勇校对焦冀曾世设计原峰原峰图集号
18CJ77-3
5.4.2华砂双组分彩色装饰砂浆DR-M402(1)产品简介：分为底涂砂浆和面涂砂浆，是由粉料和液料组成的双组分砂浆，粉料由特种无机胶凝材料、精制骨料、精细填料及其他多种助剂配制而成，液料由丙烯酸乳液及助剂组成。
(2)性能特点：
a.抗泛碱性好。
b.抗开裂性好。
c.耐候性好。
d.防水、透气。
e.质感自然、视觉柔和，
(3）执行标准和施工参数：
a.执行标准：《墙体饰面砂浆》JC/T1024-2007中E型，性能指标见附表10。
b.产品性状：彩色粉料、白色乳液。c.混合比例：液料：粉料=6：20d.参考用量：1.7~1.8kg/m2/mm。e.保质期：未开封的原始包装储藏在阴凉、干爆的地方，液料保存温度需0℃以上，保质期为6个月。5.4.3华砂彩色装饰砂浆专用有机硅面漆DR-P200(1）产品简介：以有机硅乳液为基料，辅以功能助剂配制而成的水性环保罩面材料。
(2)性能特点：
a.耐污性、耐候性、增水性优异。b.绿色环保产品。
(3)执行标准和施工参数：
&：执行标准：《彩色装饰砂浆专用有机硅面漆》0/DXHSJ003-2015，性能指标见附表11。b.产品性状：白色乳液。
c.参考用量：0.1~0.2kg/m2。
d.保质期：本产品应储存在干燥、透风环境中，严禁爆晒、冷冻，温度范围在5℃~35℃，保质期为12个月。6华砂彩色装饰砂浆肌理展示
喷涂细花面
喷涂大花面
手工如松
手工磨砂
手工拟丝
图集号
审核严兴李五校对焦冀誉设计原峰原页
18CJ77-3
7设计、施工注意事项
7.1设计的注意事项
7.1.1外墙饰面系统的界面处理层、找平层、防水层、保温层、装饰面层等均有较多品种，且性能各有异同，设计者应根据工程情况选用所需的材料。7.1.2根据不同环境及基层情况，应采取合理的界面处理方式，具体可参照本图集及相关产品说明。7.1.3防水层的设计、选材应根据具体情况充分考虑与相邻构造层次间的相容性，以及防水层的透气性、抗裂性及在不同使用环境下的耐久性要求。具体可参考厂家产品说明及《建筑外墙防水工程技术规程》JGJ/T235-2011等规范的相关要求。
7.1.4装饰砂浆应满足建筑外观的装饰风格，且装饰砂浆面涂层建议采取分格设计。
7.1.5装饰砂浆应具有忆水性、透气性、耐沾污性、耐老化性等性能，应能与外墙防水、保温系统相容。7.1.6在不平整表面设计装饰砂浆时，应选用喷涂造型的装饰效果。
7.2装饰砂浆施工的基层要求
7.2.1墙面工程，基层粘结拉伸强度不小于0.4MPa。7.2.2基层平整度不应大于3mm/2m。7.2.3基层含水量不应大于10%。7.2.4基层表面应干净坚固，不得有灰尘、油污、起砂等。遇有不合要求的旧饰面层应做相应的找平、界面等处理，大于0.5mm的裂缝需要做预先修补处理。7.2.5墙面上各种预埋件、水暖、电器、管线应按设计要求预先安排定位，对于穿墙件，四周应采取必要的封闭措施及做好防锈防水处理。
7.3装饰砂浆施工的环境要求
7.3.1施工环境温度5℃~35℃。
7.3.2风力不应大于5级。
7.3.3环境相对湿度不应大于70%，严禁雨雾天施工；如施工中突遇降雨，应立即采取有效措施，如遮挡等。7.3.4夏季施工，施工面应避免阳光直射，必要时需搭设防晒布遮挡墙面。
7.4装饰砂浆的施工工艺
7.4.1工艺流程：基层检查与处理→施工防护→施涂专用底漆→施涂装饰砂浆底涂层→施涂装饰砂浆面涂层→施涂有机硅面漆。
7.4.2专用底漆开桶稍加搅拌即可使用，施工时应采用滚涂法施工，按先边角后大面，先上后下，先难后易，先里后外的顺序进行。滚涂时应放置舔料板，滚筒必须在舔料板上舔料方可上墙施工，防止滴酒洒。不易滚涂的基层，应使用毛刷进行细部涂刷处理，不得漏涂。最终效果应均匀、说明
图集号
审核严兴李校对焦冀警设计原峰厚峰页
18CJ77-3
