【03ZG313】 钢筋混凝土过梁（中南标图集）

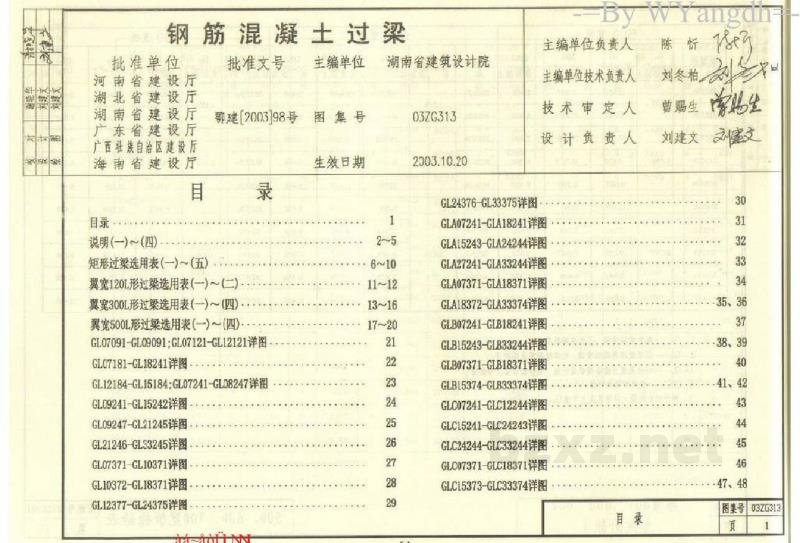

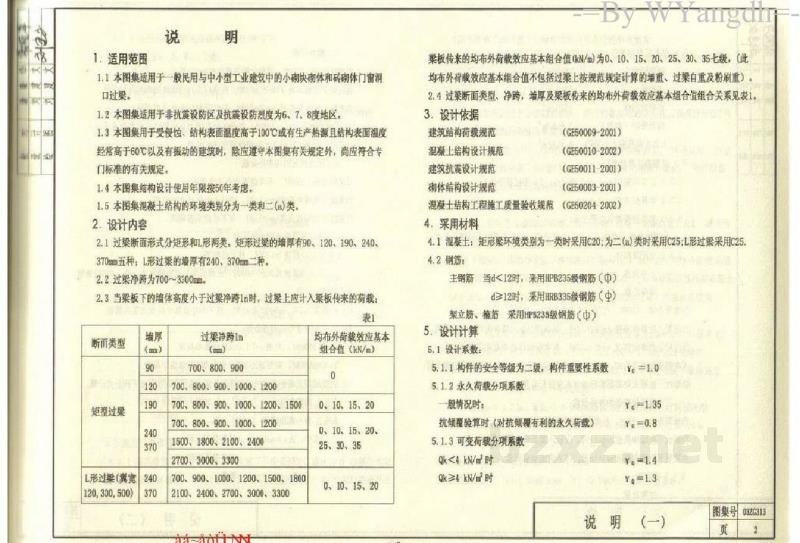

中南地区建筑标准设计图集 03ZG313 钢筋混凝土过梁 目录 说明 矩形过梁选用表（一）～（五） 翼宽120 L形过梁选用表（一）～（二） 翼宽300 L形过梁选用表（一）～（四） 翼宽500 L形过梁选用表（一）～（四） GL07091-GL09091、GL07121-GL12121 详图 GL07181-GL18241 详图 GL12184-GL15184、GL07241-GL08247 详图 GL09241-GL15242 详图 GL09247-GL21245 详图 GL21246-GL33245 详图 GL07371-GL10371 详图 GL10372-GL18371 详图 GL12377-GL24375 详图 GL24376-GL33375 详图 GLA07241-GLA18241 详图 GLA15243-GLA24244 详图 GLA27241-GLA33244 详图 GLA07371-GLA18371 详图 GLA18372-GLA33374 详图 GLB07241-GLB18241 详图 GLB15243-GLB33244 详图 GLB07371-GLB18371 详图 GLB15374-GLB33374 详图 GLC07241-GLC12244 详图 GLC15211-GLC24243 详图 GLC24244-GLC33244 详图 GLC07371-GLC18371 详图 GLC15373-GLC33374 详图 说明 1 适用范围 1.1 本图集适用于一般民用与中小型工业建筑中的小砌块砌体和砖砌体门窗洞口过梁。 1.2 本图集适用于非抗震设防区及抗震设防烈度为6、7、8度地区。 1.3 本图集用于受辐射、结构表面温度高于100℃或有生产热源且结构表面温度经常高于60℃以及有振动的建筑时，除应遵守本图集有关规定外，尚应符合专门标准的有关规定。 1.4 本图集结构设计使用年限按50年考虑。 1.5 本图集混凝土结构的环境类别分为一类和二（a）类。 2 设计内容 2.1 过梁断面形式分矩形和L形两类。矩形过梁的墙厚有90、120、190、240、370mm五种；L形过梁的墙厚有240、370mm两种。过梁净跨为700~3300mm。 2.2 当梁板下的墙体高度小于过梁净跨1m时，过梁上应计入梁板传来的荷载。 表1 断面类型及参数组合 | 断面类型 | 矩形过梁 | L形过梁（翼宽120,300,500） | | :--- | :--- | :--- | | 墙厚 (mm) | 90, 120, 190, 240, 370 | 240, 370 | | 过梁净跨 ln (mm) | 700, 800, 900, 1000, 1200, 1500, 1800, 2100, 2400, 2700, 3000, 3300 | 700, 800, 900, 1000, 1200, 1500, 1800, 2100, 2400, 2700, 3000, 3300 | 注：均布外荷载效应基本组合值（kN/m）为0、10、15、20、25、30、35七级；（此均布外荷载效应基本组合值不包括过梁上按规范规定计算的自重、过梁自重及粉刷重） 2.3 过梁断面类型、净跨、墙厚及梁板传来的均布外荷载效应基本组合值组合关系见表1。 3 设计依据 建筑结构荷载规范 (GB50009-2001) 混凝土结构设计规范 (GB50010-2002) 建筑抗震设计规范 (GB50011-2001) 砌体结构设计规范 (GB50003-2001) 混凝土结构工程施工质量验收规范 (GB50204-2002) 4 采用材料 4.1 混凝土：矩形过梁环境类别为一类时采用C20，为二（a）类时采用C25；L形过梁采用C25。 4.2 钢筋： 主钢筋：当d<12时，采用HPB235级钢筋（中）；当d≥12时，采用HRB335级钢筋（中）。 架立筋、箍筋采用HPB235级钢筋（中）。 5 设计计算 5.1 设计系数： 5.1.1 构件的安全等级为二级，构件重要性系数γ0=1.0。 5.1.2 永久荷载分项系数：一般情况时γG=1.2；抗倾覆验算时（对抗倾覆有利的永久荷载）γG=1.0。 5.1.3 可变荷载分项系数：Qk<7kN/m²时γQ=1.4；Qk≥7kN/m²时γQ=1.3。 5.2 材料自重标准值 普通混凝土：25 kN/m³ 钢筋混凝土：25 kN/m³ 填充墙体：小砌块砌体 15 kN/m³；砖砌体 18 kN/m³ 墙面粉刷（双面）：1.5 kN/m² L型过梁翼板上下粉刷：0.8 kN/m² 5.3 过梁的计算跨度l0 5.3.1 计算弯矩时 l0=1.05ln（ln为过梁净跨）。 5.3.2 计算剪力时 l0=ln。 5.3.3 验算锚固时取过梁全长。 5.4 过梁按均布荷载作用下的简支梁计算：均布荷载按下列情况考虑： 5.4.1 小砌块砌体 一、过梁自重 二、墙体荷载 当墙厚为90、120时，过梁上墙体高度按h=ln采用；当过梁上的墙体高度h≥ln/2时，按高度为ln/2墙体的均布自重采用；当过梁上的墙体高度h2500时，则每跨2500取一个1.0kN检修集中荷载。 5.5 过梁整端支承端部砌体的局部受压承载力设计值N按下列公式计算： 5.5.1 对砖砌体：N=1.25FA 5.5.2 对小砌块砌体：N=FA 式中：A——局部受压面积；l——梁宽；b——梁宽。 5.5.3 本图集对砌体抗压强度设计值的取用：砖砌体按MU10、M2.5考虑；小砌块砌体按MU5、M5考虑。 5.6 过梁的挠度允许值：f/200。 5.7 过梁裂缝控制等级为三级，最大裂缝宽度限值：当环境类别为一类时为0.3mm；当环境类别为二（a）类时为0.2mm。 6 选用方法 6.1 过梁编号 荷载级别代号见表2。 墙厚（cm）：09代表90mm，12代表120mm，19代表190mm，24代表240mm，37代表370mm。 过梁净跨（ln）：07代表700mm，12代表1200mm等。 断面类型代号：矩形无此代号；A、B、C分别表示翼宽120、300、500的L形过梁；钢筋混凝土过梁代号。 表2 荷载级别代号 | 荷载级别 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 均布外荷载设计值 (kN/m) | 0 | 10 | 15 | 20 | 25 | 30 | 35 | 6.2 选用注意事项 6.2.1 根据墙厚、净跨（门窗洞口宽度）、荷载级别、截面类型（L形过梁尚需考虑过梁上的墙体高度），由页6至页20“矩形过梁选用表”和“L形过梁选用表”（以下简称“选用表”）确定过梁型号及详图所在页码。 6.2.2 过梁的允许弯矩设计值DM，允许剪力设计值[V]系根据实配钢筋算得，但其中部分系受梁端支承处砌体局部抗压强度所控制。 6.2.3 “选用表”中[N]栏中有“*”标记者，表示该过梁仅适用于砖砌体。选用人员如要将其用于小砌块砌体，应根据实际砌体的抗压强度设计值另行验算该过梁内局部受压承载力。 6.2.4 选用翼宽为300、500的L形过梁应注意抗倾覆要求，当L形过梁上的墙体高度小于“选用表”中值时，则应按表中相应的倾覆力矩另行验算。
