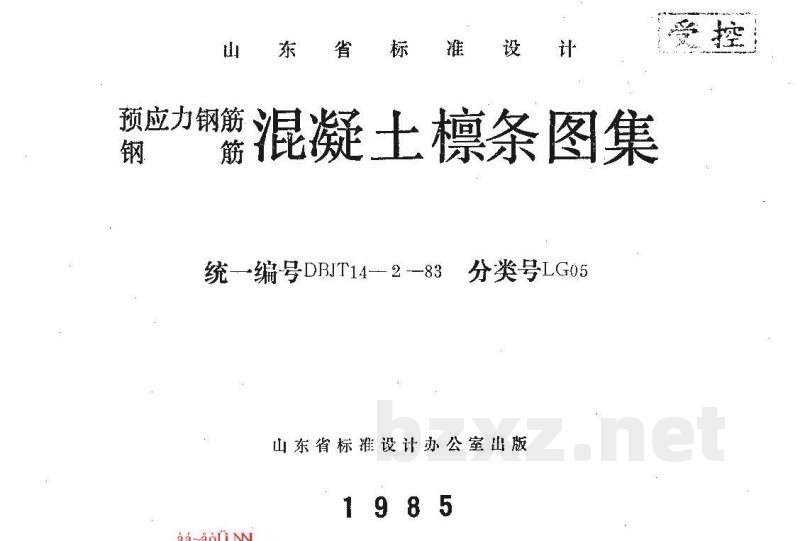

标准简介/下载山东省标准设计
预应力钢筋混凝土檩条图集
统一编号DBJT14-2-83 分类号LG05
山东省标准设计办公室出版
1985
|

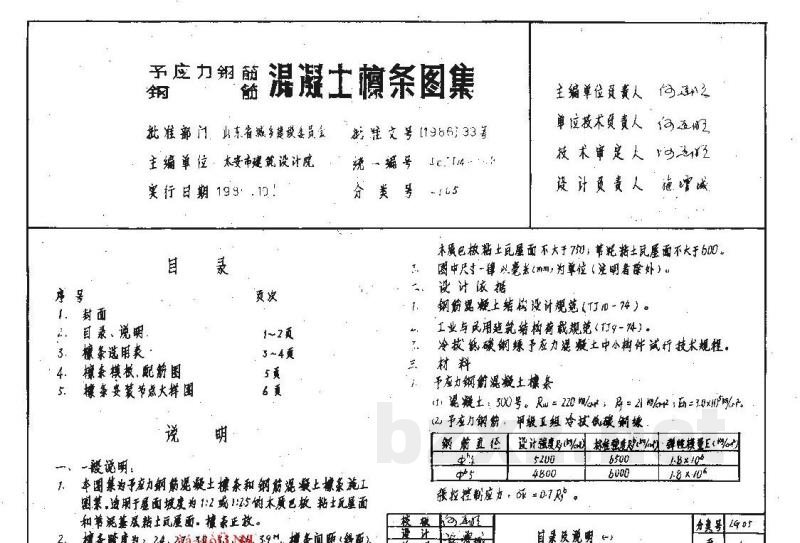

予应力筋前 混凝土檩条图集
|
主编单位负责人：杨正之 单位技术负责人：杨立明 技术审定人：杨正平 设计负责人：张增城 |
|||||||||||||||||||||||||
目录

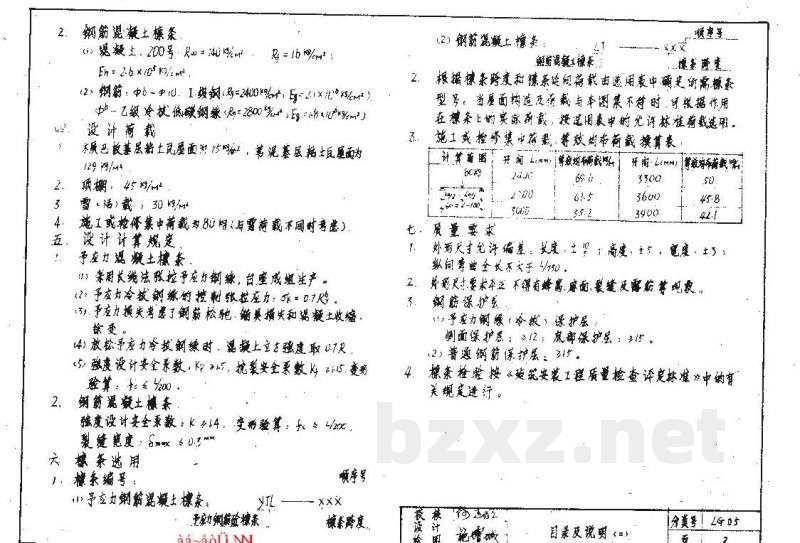

说明一、一般说明：
|
木瓦已按黏土瓦屋面不大于700；草泥油毡面压上瓦不大于600。 2. 图中尺寸以毫米(mm)为单位（注明者除外）。 设计依据：

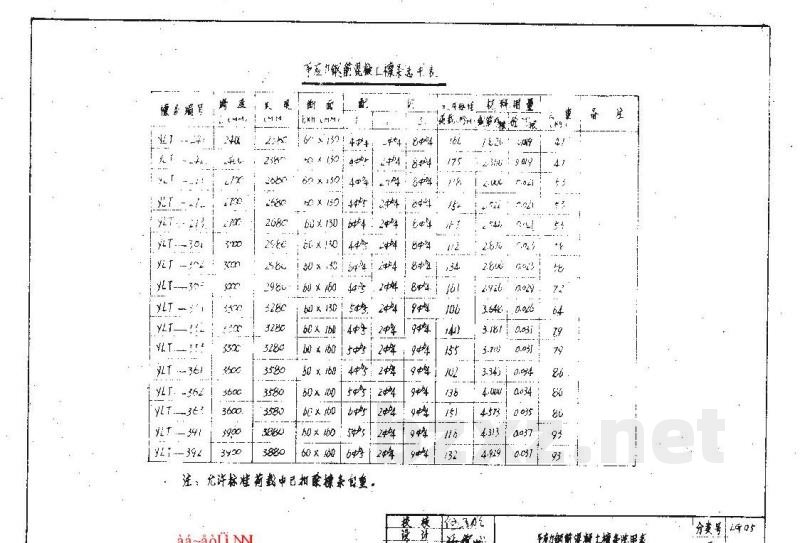

材料： (1) 予应力钢筋混凝土檩条
(3) |
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||

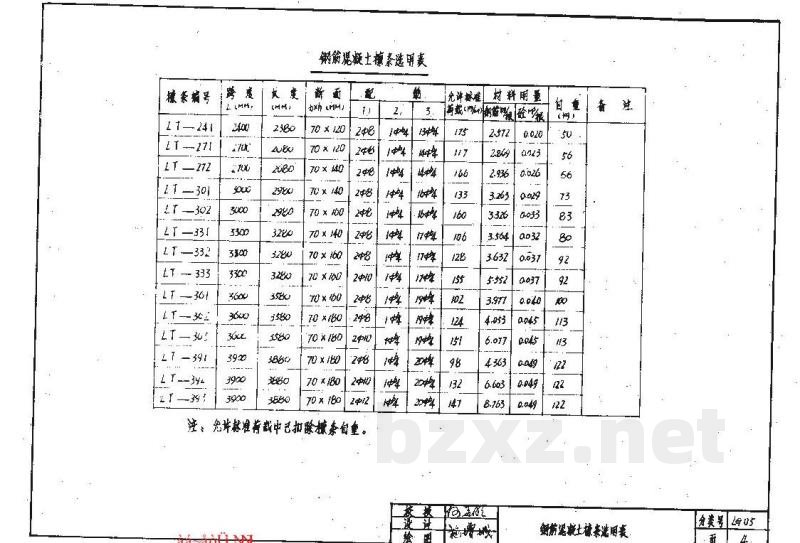

2. 钢筋混凝土横梁
(1) 梁截面：b×h = 200 × 450mm
f_c = 10 MPa, f_y = 260 MPa
(2) 钢筋：Φ8 ~ Φ12，I级 (R_235)
E_s = 2.1 × 10^5 N/mm²
f_c' = 9.6 MPa, f_y' = 240 MPa
3. 设计荷载
(1) 横梁自重（含抹面）：g_k = 8 kN/m (按实配)
(2) 恒载标准值：q_k = 5 kN/m
(3) 活载标准值：p_k = 6 kN/m
4. 计算跨度
L_0 = l_n + a (当支座为墙时，取1/2 h)
5. 设计参数规定
- 本例采用矩形截面正筋梁。
- 受压区高度 x ≤ ξ_b h_0 (ξ_b = 0.55)。
- 钢筋净距 s ≥ max(d, 25mm)，且 s ≥ d/4。
- 保护层厚度 c：梁底面为 15~25mm，侧面为 20~25mm。
6. 质量要求
- 外观质量：表面平整、无裂缝、蜂窝、露筋等缺陷。保护层厚度允许偏差 ±10%。
- 尺寸允许偏差：长度 ±20mm，高度 ±5mm，宽度 ±5mm。
7. 验收标准
按《混凝土结构工程施工质量验收规范》(GB50204) 执行。
| 计算跨度 L_0 (m) | 相对挠度限值 l/200 | 允许挠度值 f (mm) | 开裂弯矩 M_cr (kN·m) | |
|---|---|---|---|---|
| 6.50 | 32.50 | 18.75 | 450.00 | |
| 6.90 | 34.50 | 18.75 | 450.00 | |
六、横梁采用
- 梁长编号：
对于预应力钢筋混凝土横梁，L_1 = L - a
对于普通混凝土横梁，L_2 = L + a/2
| 梁跨度 l_n (m) | |||
| (1) 计算书 | 日期及说明(2) | 共2405 页2 |
|
