【宁04JT-02】 住宅厨房、卫生间排风道图集(二)(YQD型)

住宅厨房、卫生间排风道图集（二）(YQD型)

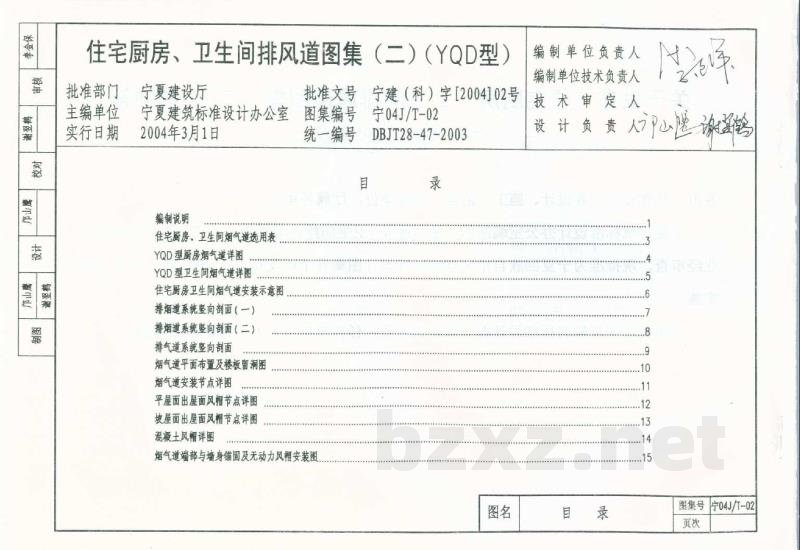

目 录

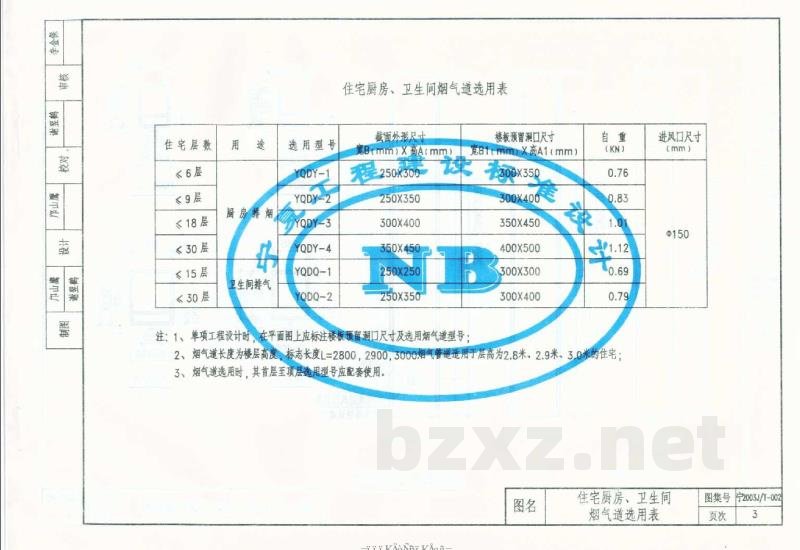

住宅厨房、卫生间烟气道选用表....................................................3

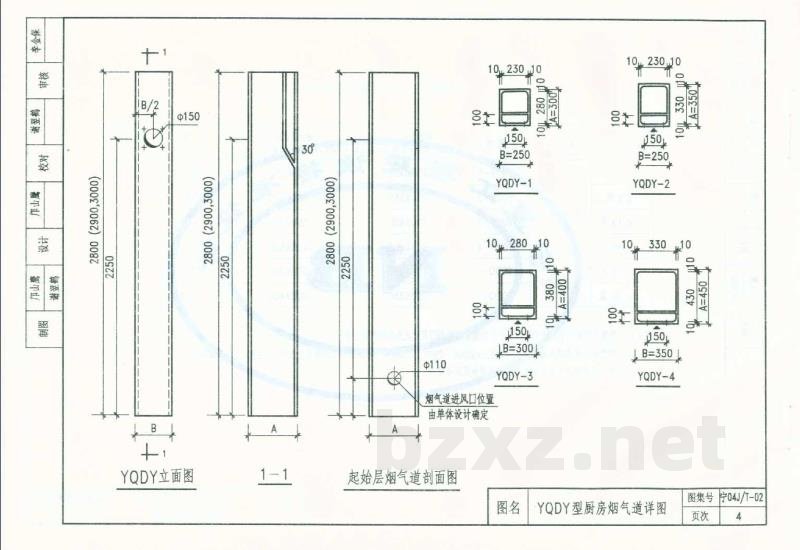

YQD型厨房烟气道详图..............................................................4
YQD型卫生间烟气道详图..............................................................5
住宅厨房卫生间烟气道安装示意图..................................................6
排烟道系统竖向剖面（一）........................................................7
排烟道系统竖向剖面（二）........................................................8
排气道系统竖向剖面................................................................9
烟气道平面布置及楼板预留洞图................................................10
烟气道安装节点详图..................................................................11
平屋面出屋面风帽节点详图....................................................12
坡屋面出屋面风帽节点详图....................................................13
彩玻土风帽详图......................................................................14
烟气道端部与墙身锚固及无动力风帽安装图..................................15

专业负责人
审核
设计
校对
批准

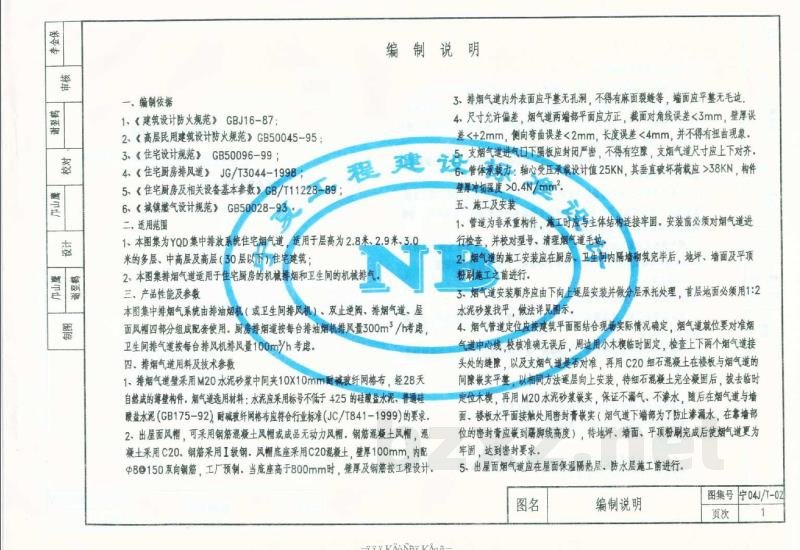

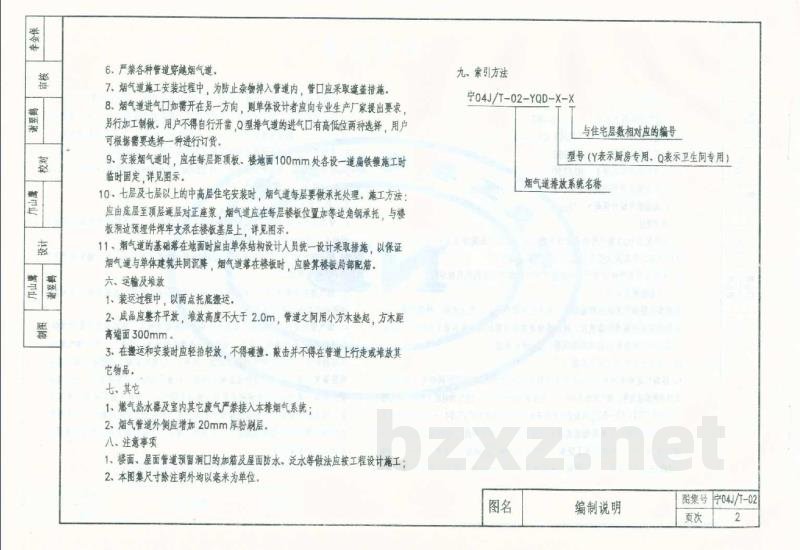

编 制 说 明

一、编制依据

1. 《建筑设计防火规范》 GBJ16-87；
2. 《高层民用建筑设计防火规范》GB50045-95；
3. 《住宅设计规范》 GB50096-99；
4. 《住宅建筑模数协调标准》JG/T134.4-1998；
5. 《住宅厨房及相关设备基本参数》GB/T11228.89；
6. 《城镇燃气设计规范》 GB50028-93。

二、适用范围

1. 本图集系对YQ集中供热系统在住宅厨房，适用于层高为2.8米, 2.9米, 3.0米的各层。中高层及高层（30目以下）的住宅楼；
2. 本图集集气管道适用于住宅厨房的机械排烟和卫生间的机械排风。

三、产品性能及参数

1. 本图集中烟机系统采用轴流风机（或卫生间排风扇）、止回阀组、排烟气管。屋面四部分组成配套使用，厨房排烟管数量每台油烟机的风量30m³/h考虑，卫生问排风管每台排风机的风量10m³/h考虑。
2. 烟气管道采用M20水泥砂浆同夹10X10mmX10mm碱纤网格布，经28天自然养护后使用。烟气进风口标高：厨房及卫生间标高不低于425的硅酸盐水泥，普通硅酸盐水泥（GB175-92）。钢制烟气管网应符合行业标准(JC/TB41-1999)的要求。
3. 出屋面风帽，可采用钢板或玻璃钢成品无动力防风、防雨型屋面上风帽。混凝土采用C30、钢筋采用I级钢，风帽底座采用C20混凝土：壁厚100mm, 内配φ8@150双向钢筋，工厂预制，当层高高于800mm时，壁厚及钢筋按工程设计。

3. 排烟气管外表应平整无孔洞。外表面有麻面现象，墙面应平整毛光。
4. 尺寸允许偏差：烟气进风口偏移不应大于5mm，截面边对角线差≤3mm，壁厚误差≤2mm，圆角等曲度差≤2mm, 长度误差≤4mm，并不得有扭曲变形。
5. 支烟气管道入口部及管道连接处应严密，不得有空隙。支烟气管道口尺寸应大于8号管。
6. 整体承载力：烟气支管的破坏设计值25KN, 直至破坏荷载≥38KN, 构件垂直度平均偏差≤0.4N/mm²。

五、施工及要求

1. 管道为承重部件，施工时应与主体结构连接牢固。安装后必须对烟气管进行检验，找好平整度，清理管腔内杂物。
2. 烟气道的施工安装在厨房、卫生间分隔墙砌筑完毕后，地坪、墙面及吊顶砌体施工之前进行。
3. 烟气道安装前应由下向上逐层复核并做分层承托处理。首层地面应设1:2水泥砂浆找平，做法详见图示。

四、烟气管道安装及技术参数

4. 烟气管道定位依据平面图纸结合现场实际情况确定，烟气管位置要对准厨房中心线。楼板预留孔洞后，周边用小木楔临时固定，检查上下两个烟气管接头处的缝隙，以及支烟气管道是否对齐，再用C20细石混凝土在楼板与烟气管间的间隙浇筑。当采用人工方法逐层向上安装时，待烟气道灌浇之完成固化后，敲击端头应发出清脆声，用M20水泥砂浆灌浆（保证不漏气、不漏水），然后进行墙面处理。楼板水平度达到验收标准的要求；烟气进风口每留了防止渗漏水，在墙体部分的支管预留洞处做混凝土坎台，待地坪、墙面、吊顶等砌体完成后烟气管道为牢固，达到使用要求。
5. 屋面烟囱管道应在屋面保温层浇筑前，防水层施工之前进行。
