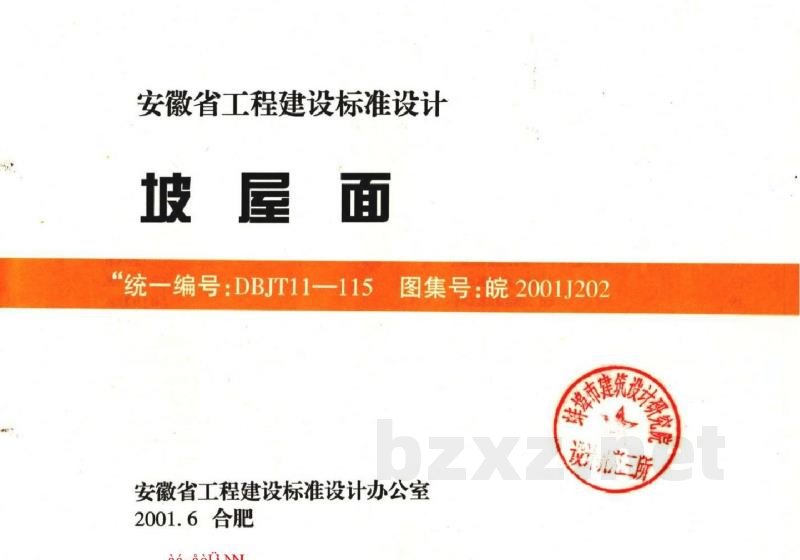

标准简介/下载安徽省工程建设标准设计
坡屋面
| “统一编号：DBJT11—115 图集号：皖 2001J202 |
安徽省工程建设标准设计办公室
2001.6 合肥
坡屋面
|

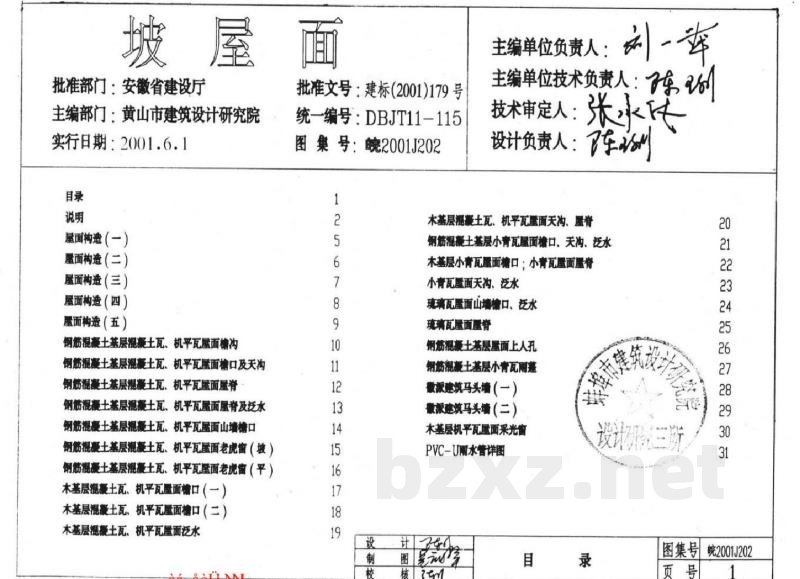

批准部门：安徽省建设厅 批准文号：建标(2001) 179号 主编部门：黄山市建筑设计研究院 统一编号：DBJT11-115 实行日期：2001.6.1 图集号：皖 2001J202 |
|||
|
主编单位负责人：刘一萍 [签名] 主编单位技术负责人：陈刚 [签名] 技术审定人：张永民 [签名] 设计负责人：陈刚 [签名] |
目录
| 项目 | 页码 | (Hidden spacer for layout) | ||
|---|---|---|---|---|
| 说明 | 1 | |||
| 屋面构造（一） | 5 | |||
| 木基层现浇土工、机平瓦屋面的天沟、箄管 | 20 | |||
| 钢筋混凝土基屋小青瓦屋面檐口、天沟、笕水 | 21 | |||
| 屋面构造（二） | 6 | |||
| 木基层小青瓦屋面的檐口、小青瓦屋面箄管 | 22 | |||
| 屋面构造（三） | 7 | |||
| 小青瓦屋面的天沟、笕水 | 23 | |||
| 屋面构造（四） | 8 | |||
| 现浇瓦屋面的山墙檐口、笕水 | 24 | |||
| 屋面构造（五） | 9 | |||
| 现浇瓦屋面的箄管 | 25 | |||
| 钢筋混凝土基层现浇土工、机平瓦屋面檐沟 | 10 | |||
| 钢筋混凝土基层屋面上人孔 | 26 | |||
| 钢筋混凝土基层现浇土工、机平瓦屋面檐口及天沟 | 11 | |||
| 钢筋混凝土基层小青瓦雨箄 | 27 | |||
| 钢筋混凝土基层现浇土工、机平瓦屋面箄管节 | 12 | |||
| 散水建筑马头墙（一） | 28 | |||
| 钢筋混凝土基层现浇土工、机平瓦屋面箄笕及笕水 | 13 | |||
| 散水建筑马头墙（二） | 29 | |||
| 钢筋混凝土基层现浇土工、机平瓦屋面山墙檐口 | 14 | |||
| 木基层机平瓦屋面的采光窗 | 30 | |||
| 钢筋混凝土基层现浇土工、机平瓦屋面老虎窗（坡） | 15 | |||
| PVC-U雨水管详图 | 31 | |||
| 钢筋混凝土基层现浇土工、机平瓦屋面老虎窗（平） | 16 | |||
| 木基层现浇土工、机平瓦屋面的檐口（一） | 17 | |||
| 木基层现浇土工、机平瓦屋面的檐口（二） | 18 | |||
| 木基屋现浇土工、机平瓦屋面箅水 | 19 | |||
|
设计：[签名] 制图：[签名] 校核：[签名] |
目 录 |
|

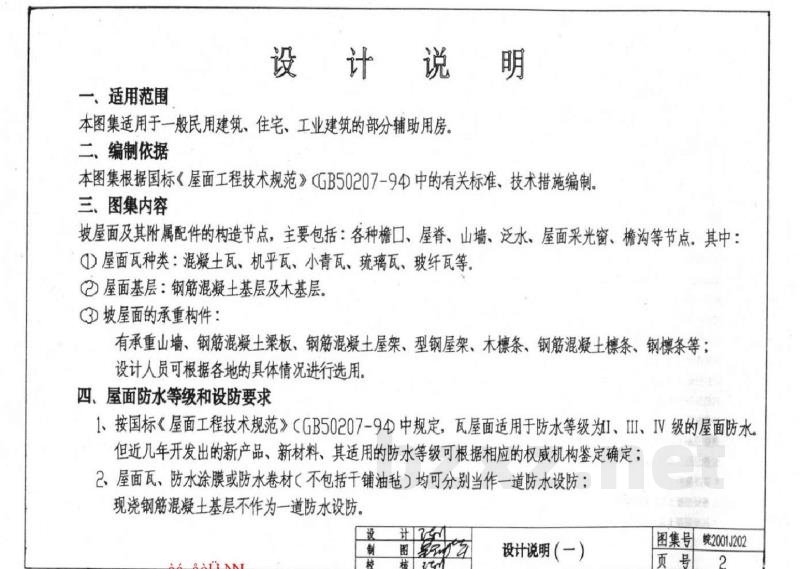

设计说明
一、适用范围
本图集适用于一般民用建筑、住宅、工业建筑的部分辅助用房。
二、编制依据
本图集根据国标《屋面工程技术规范》(GB50207-94) 中的有关标准、技术措施编制。
三、图集内容
坡屋面及其附属构件的构造节点，主要包括：各种檐口、屋脊、山墙、泛水、屋面采光窗、檐沟等节点。其中：
- ① 屋面瓦种类：混凝土瓦、机平瓦、小青瓦、琉璃瓦、玻纤瓦等。
- ② 屋面基层：钢筋混凝土基层及木基层。
- ③ 坡屋面的承重构件：
有承重山墙、钢筋混凝土梁板、钢混凝土屋架、型钢屋架、木檩条、钢筋混凝土檩条、钢檩条等；
设计人员可根据各地的具体情况进行选用。
四、屋面防水等级和设防要求
- 1. 按国标《屋面工程技术规范》(GB50207-94) 中规定，瓦屋面适用于防水等级为 I、II、IV 级的屋面防水。
但近几年开发出的新产品、新材料、其适用的防水等级可根据相应的权威机构鉴定确定； - 2. 屋面瓦、防水涂料或防水卷材（不包括干铺油毡）均可分别当作一道防水设防；
现浇钢筋混凝土基层不作为一道防水设防。
| 设计 7351 制图 8409 校核 1357 |
设计说明（一） | 图集号 02J1-202 页 号 2 |
