【西南04J515】 室内装修

西南04J515《室内装修》图集

一、目录
1. 室内装修总说明
2. 内墙饰面及吊顶做法说明
- 内墙饰面做法
- 墙裙饰面做法
- 顶棚饰面做法
- 窗台、窗帘盒、灯光窗帘盒
- 木质/石质筒子板、木墙裙详图
- 竹片内墙面、软包内墙面、玻璃内墙面
- 水泥黑板、磨砂玻璃黑板、提拉黑板
- 预制板讲台、布告栏、信报箱、壁柜、服务台、吧台、暖气罩等详图
3. 吊顶规格与断面明细表
4. 轻钢龙骨吊顶组合系列及隔墙体系

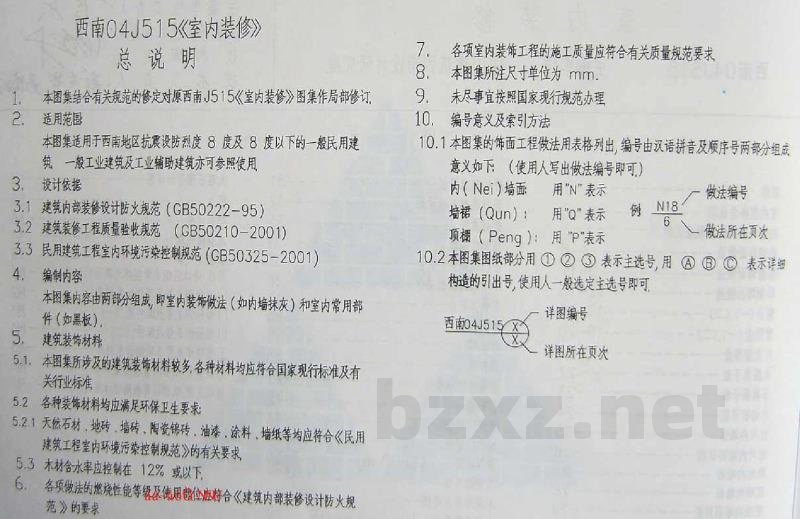

二、室内装修总说明
1. 编制单位：中国建筑西南设计研究院
2. 修订说明：本图集结合有关规范的修订对原西南J515《室内装修》图集作局部修订。
3. 适用范围：本图集适用于西南地区抗震设防烈度8度及8度以下的一般民用建筑、一般工业建筑及工业辅助建筑，亦可参照使用。
4. 设计依据：
- 《建筑内部装修设计防火规范》（GB50222-95）
- 《建筑装修工程质量验收规范》（GB50210-2001）
- 《民用建筑工程室内环境污染控制规范》（GB50325-2001）
5. 编制内容：包含室内装饰做法（如内墙抹灰）和室内常用部件（如黑板）。
6. 建筑装饰材料：
- 装饰材料应符合国家及行业标准，满足环保卫生要求。
- 天然石材、地砖、墙砖、陶瓷砖、油漆、涂料、墙纸等应符合《民用建筑工程室内环境污染控制规范》。
- 木材含水率应控制在12%或以下。
- 各项装饰工程应符合《建筑内部装修设计防火规范》及质量验收规范要求。
7. 其他：本图集尺寸单位为mm；未尽事宜按国家现行规范办理。
8. 编号意义：
- 内墙面：N
- 墙裙：Q
- 顶面：P
- 详图：使用①②③表示主选号，使用??表示详细构造引出号。

三、内墙饰面做法说明
1. 基层处理：
- 烧结砖（普通/多孔/空心）：抹灰前需喷水2-5遍，间隔不少于15分钟，水份应渗入8-10mm；抹灰前需刷素水泥浆（水灰比1:0.37~0.40）。
- 混凝土/空心砌块：洒水冲去渣末，刷素水泥浆（水灰比1:0.37~0.40，加建筑胶），用1:2.5水泥砂浆刮成鱼鳞状（厚度3~5mm）。
- 加气混凝土：浇水冲渣，刷素水泥浆后立即抹灰。
- 石膏条板/灰砂砖：浇水冲渣，刷素水泥浆后立即抹灰。
- 金属网基层：0.8mm厚金属网（9x25孔）刷素水泥浆（加建筑胶）后立即抹灰。
2. 抹灰要求：
- 每次抹灰厚度应小于10mm，平整度差时应分层多次进行，间歇时间应待前一次抹灰终凝后进行。
- 底灰与基层应粘结良好，不得空鼓开裂。
- 大面积填补管线处应采用高强度砂浆。
3. 涂料与壁纸：
- 油漆、乳胶漆、壁纸施工要求参照《建筑装修工程质量验收规范》（GB50210-2001）。

四、吊顶做法说明
1. 结构要求：房间跨距≤12m的吊顶宜按跨距的1/200~1/250起拱，以满足视觉效果。
2. 设备安装：通风管道、检修口、重型灯具、吸顶式空调等应单独设置吊杆。
3. 电气工程：吊顶内敷设电线应穿金属管；难燃或不燃吊顶内可穿阻燃管。
4. 防潮要求：卫生间、公共厨房等潮湿环境应采用防潮板材（如PVC板、防潮石膏板、防潮矿棉板等）。

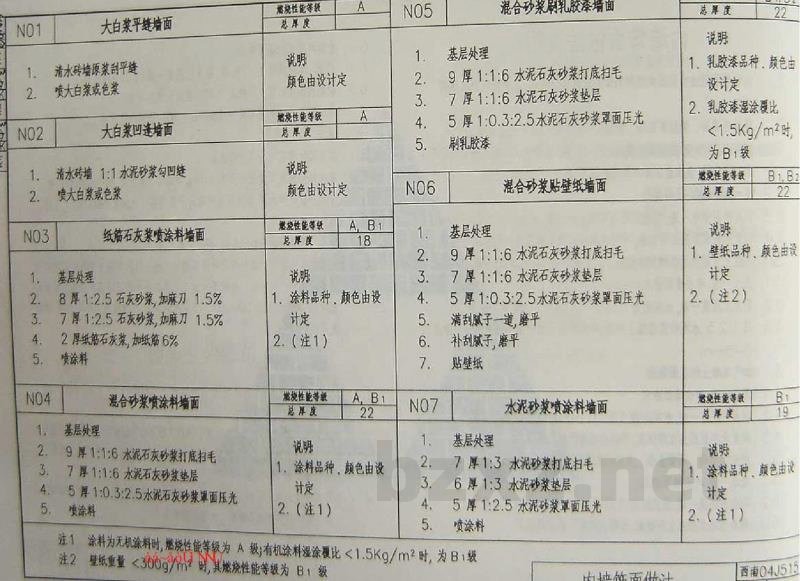

五、典型饰面做法示例
- N1/N2：涂料墙面（包含基层处理、水泥砂浆垫层、罩面等步骤）。
- N5：混合砂浆刷乳胶漆墙面（包含1:1:6水泥石灰砂浆打底、垫层、罩面压光）。
- N6：混合砂浆贴壁纸墙面（包含腻子找平、贴壁纸）。
- N11：白瓷砖墙面（水泥砂浆打底、1:0.15:2水泥石灰砂浆粘结层、白水泥擦缝）。
- N12/N13：彩釉面砖/陶瓷锦砖墙面（包含水泥砂浆打底、粘结层、白水泥擦缝）。
