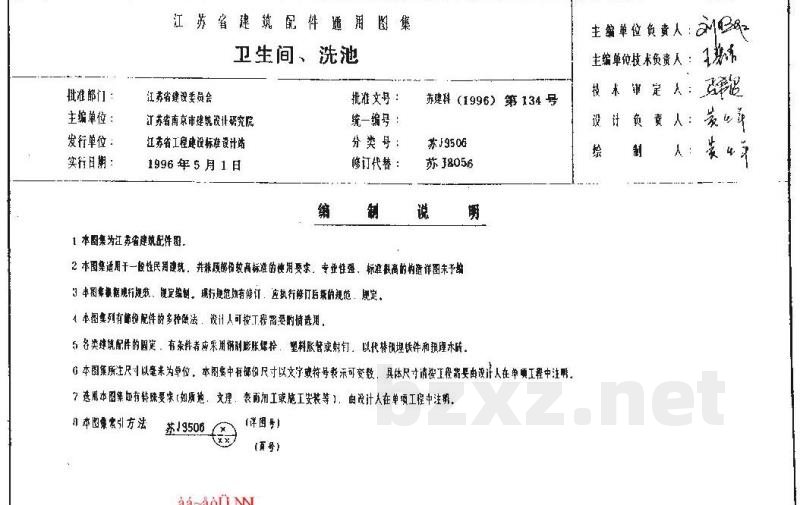

【苏J9506】 卫生间、洗池通用

批准部门：江苏省建设委员会
主编单位：江苏省南京市建筑设计研究院
发行单位：江苏省工程建设标准设计站
实行日期：1996年5月1日

江苏建筑配件通用图集（卫生间、洗池）
批准文号：苏建科（1996）第134号
统一编号：苏J9506
分类号：苏38-056

说明：
1. 本图集适用于一般性民用建筑，并兼顾部分高标准的使用要求。专业性强，标准高的构造详图未予收录。
2. 本图集据现行规范、规定编制。现行规范如有修订，应执行修订后新的规范、规定。
3. 本图集列有多种做法，设计人员可按工程需要选用。
4. 各类建筑配件的固定，有条件者应采用膨胀螺栓、塑料胀管或射钉，以代替埋件和预埋水砖。
5. 本图集所注尺寸以毫米为单位。本图集中有部分尺寸以文字或符号表示可变数，具体尺寸请按工程需要由设计人在单体工程中注明。
6. 选用本图集有特殊要求（如材质、纹理、表面加工或施工安装等），由设计人在单体工程中注明。

引用方法：苏J9506（详图号）（号）

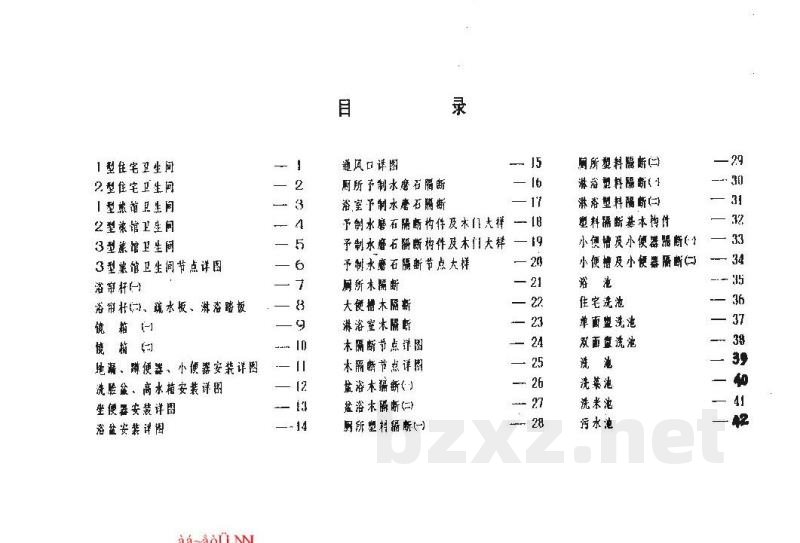

目次：
1. 1型住宅卫生间
2. 2型住宅卫生间
3. 1型旅馆卫生间
4. 2型旅馆卫生间
5. 3型旅馆卫生间节点详图
- 落帘杆(一)、落帘杆(二)
- 疏水板、淋浴踏板
- 镜面(一)、镜面(二)
- 坐便器、小便器安装详图
- 洗脸盘、洗手盆安装详图
- 坐便器安装详图
- 浴缸安装详图
6. 通风口详图
7. 厕所预制水磨石隔断
8. 浴室预制水磨石隔断
9. 预制水磨石隔断构件及木门大样
10. 预制水磨石隔断节点大样
11. 厕所木隔断
12. 大便槽木隔断
13. 淋浴室木隔断
14. 木隔断节点图
15. 淋浴木隔断(一)
16. 淋浴木隔断(二)
17. 厕所塑料隔断(一)
18. 厕所塑料隔断(二)
19. 淋浴塑料隔断(一)
20. 淋浴塑料隔断(二)
21. 塑料隔断基本构造
22. 小便槽及小便器隔断(一)
23. 小便槽及小便器隔断(二)
24. 浴盆
25. 住宅洗池
26. 单面盆洗池
27. 双盆洗池
28. 洗菜池
29. 洗米池
30. 污水池

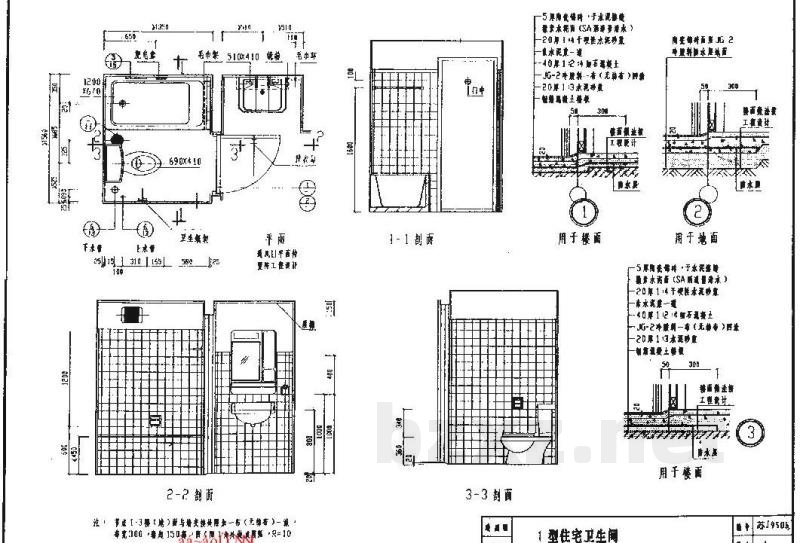

1型住宅卫生间
平面图
剖面图（1-1, 2-2, 3-3, 4-4）
主要尺寸及做法说明：
- 防水构造：聚氨酯防水涂料（S8聚氨酯）或JS防水涂料，做两道，上翻墙面。
- 地面坡度：向地漏方向找坡，坡度1%左右。
- 面层：防滑地砖或水磨石。
- 洁具安装：坐便器、洗脸盆、淋浴设施等定位尺寸已标注。
- 电气：单相三孔插座、开关等位置已标注。
- 五金：毛巾架、卫生巾架、手纸架等位置已标注。

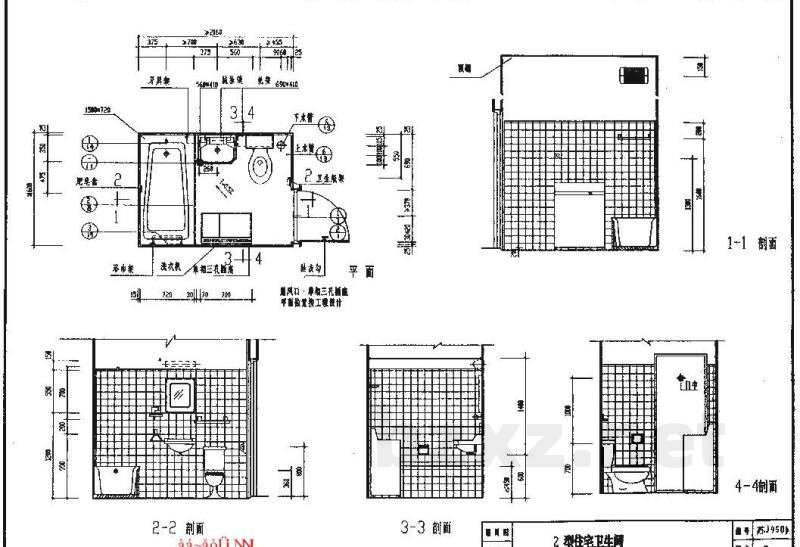

2型住宅卫生间
平面图
剖面图（1-1, 2-2, 3-3, 4-4）
主要尺寸及做法说明：
- 布局：包含洗衣机位、浴缸或淋浴区、坐便器、洗脸盆。
- 防水：同1型，强调管口及墙角处理。
- 隔断：可采用玻璃或塑料隔断。
- 电气：照明、排气扇、插座布局。

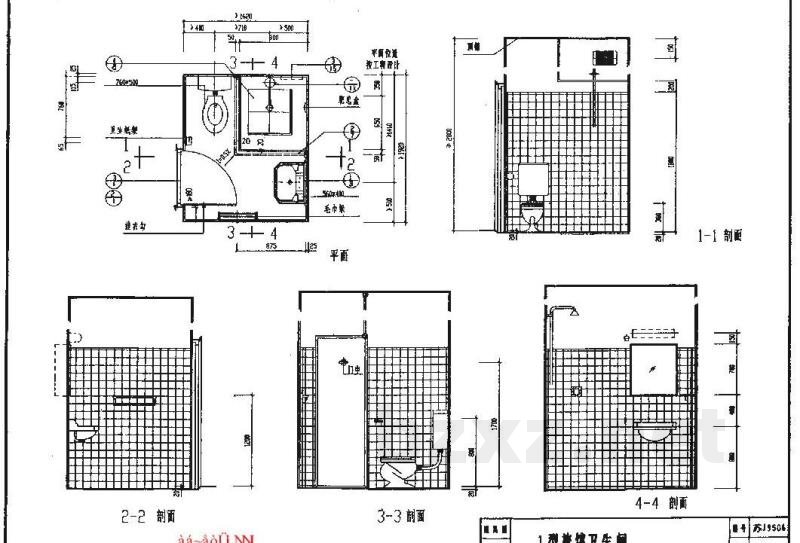

1型旅馆卫生间
平面图
剖面图（1-1, 2-2, 3-3, 4-4）
主要尺寸及做法说明：
- 标准：符合旅馆建筑功能分区要求。
- 隔断：采用耐腐蚀、易清洁材料，如塑料或玻璃隔断。
- 洁具：坐便器、洗脸盆、淋浴花洒等标准配置。
- 无障碍：部分节点考虑无障碍设计。

2型旅馆卫生间
平面图
剖面图（1-1, 2-2, 3-3, 4-4）
主要尺寸及做法说明：
- 布局：紧凑高效，满足住旅客人需求。
- 材料：高档洁具及五金配件。
- 防水：重点处理管道穿楼板处及阴角。

3型旅馆卫生间节点详图
- 落帘杆：铝合金或不锈钢材质，伸缩自如。
- 疏水板：防滑、排水迅速。
- 镜面：防雾、防潮，带照明。
- 坐便器安装：墙排或地排，法兰盘密封处理。
- 洗脸盆安装：台盆或柱盆，溢水管通畅。
- 浴缸安装：底盆加固，溢流口密封。

预制水磨石隔断
- 构件：预制水磨石墙板，厚度50-60mm。
- 连接：金属卡件或混凝土坐浆连接。
- 防水：接缝处打硅酮密封胶。

木隔断
- 材料：防腐木或铝合金框架配木板。
- 节点：龙骨固定于墙面及顶面，面板挂接。
- 防潮：背涂防水漆，接缝密封。

塑料隔断
- 材料：PVC或亚克力板材。
- 节点：铝合金型材框架，板材卡入。
- 优点：质轻、耐水、易安装。

洗池系列
- 单面盆、双盆、洗菜池、洗米池、污水池。
- 材料：陶瓷、石材或不锈钢。
- 安装：支架固定，下水管连接，防水处理。

注：具体尺寸及做法请参照原图集详图，设计时结合现场实际情况进行深化。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
