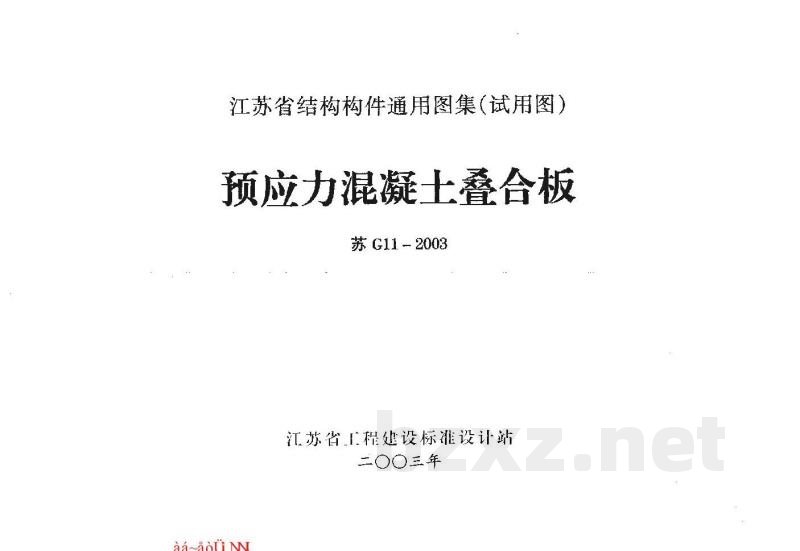

【苏G11-2003】 预应力混凝土叠合板

江苏省结构构件通用图集（试用图）
预应力混凝土叠合板
苏G11-2003

江苏省工程建设标准设计站 二〇〇三年

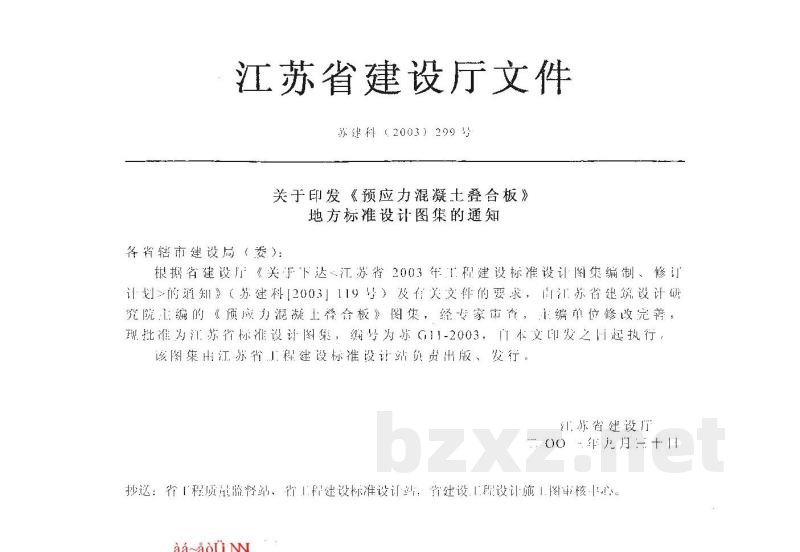

江苏省建设厅文件
赤律科（2003）299号

关于印发《预应力混凝土叠合板》地方标准设计图集的通知

各省辖市建设局（委）：
根据省建设厅《关于下达江苏省2003年工程建设标准设计图集编制、修订计划的通知》（苏建科[2003]19号）及有关文件的要求，由江苏省建筑设计研究院编制的《预应力混凝土叠合板》图集，经专家审查，编制单位修改完善，现批准为江苏省标准设计图集，图号为苏G11-2003，自本文印发之日起试行。该图集由江苏省工程建设标准设计站负责出版、发行。
江苏省建设厅
2003年九月三十日

抄送：省工程质量监督站、省建设标准设计站、省建筑设计施工图审查中心

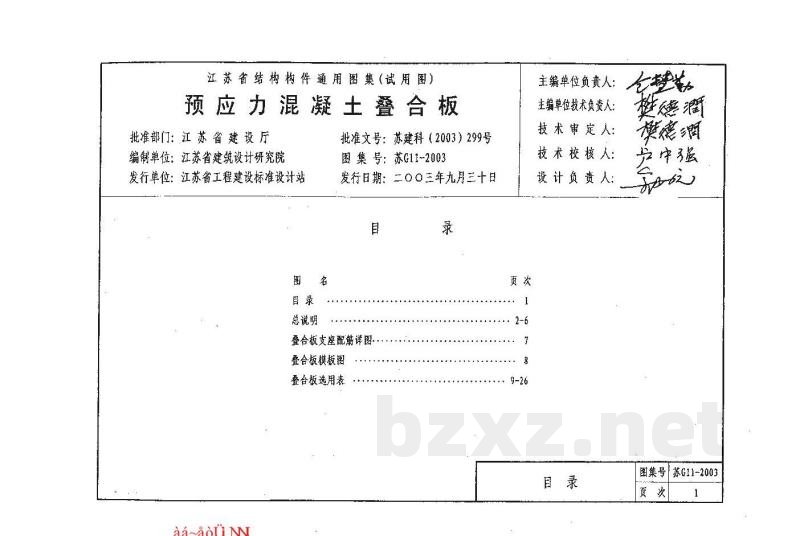

江苏省结构构件通用图集（试用图）
预应力混凝土叠合板

批准部门：江苏省建设厅
编制单位：江苏省建筑设计研究院
发行单位：江苏省工程建设标准设计站

目录
总说明 1-6
叠合板支座配筋详图 7-8
叠合板模板图 9-26
叠合板选用表 27-38

主编单位负责人：楚德酒
主编单位技术负责人：楚德酒
技术审定人：老帘强
技术校核人：
设计负责人：

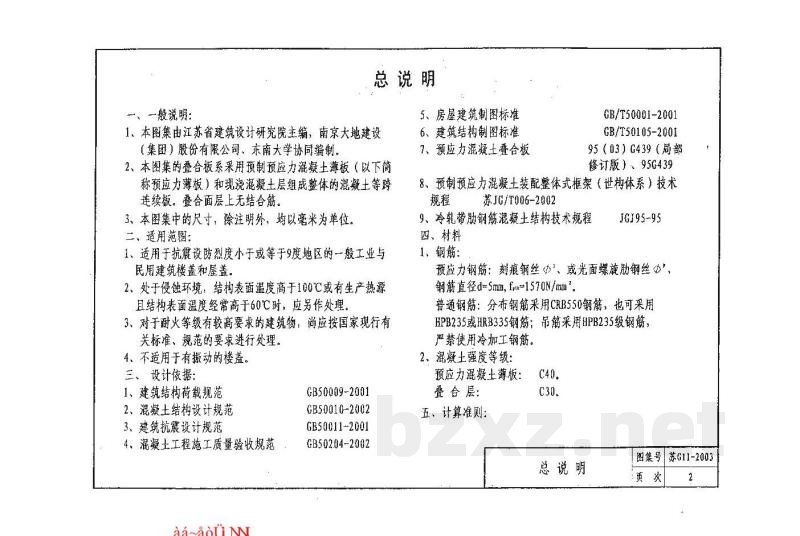

总说明
图集号：苏G11-2003
批准文号：苏建科（2003）299号
发行日期：二〇〇三年九月三十日

一、一般说明
1、本图集由江苏省建筑设计研究院主编，南京大地建设（集团）股份有限公司、东南大学协同编制。
2、本图集的叠合板系采用预制预应力混凝土薄板（以下简称预应力薄板）和现浇混凝土层组成整体的混凝土等跨连续板。叠合面层上无结合筋。
3、本图集中的尺寸，除注明外，均以毫米为单位。

二、适用范围
1、适用于抗震设防烈度小于或等于9度地区的一般工业与民用建筑楼盖和屋盖。
2、处于侵蚀环境，结构表面温度高于100℃或有生产热源且结构表面温度经常高于60℃时，应另作处理。
3、对于耐火等级有较高要求的建筑物，尚应按国家现行有关标准、规范的要求进行处理。
4、不适用于有振动的楼盖。

三、设计依据
1、建筑结构荷载规范 GB50009-2001
2、混凝土结构设计规范 GB50010-2002
3、建筑抗震设计规范 GB50011-2001
4、混凝土工程施工质量验收规范 GB50204-2002
5、房屋建筑制图标准 GB/T50001-2001
6、建筑结构制图标准 GB/T50105-2001
7、预应力混凝土叠合板 95G439（局部修订版）、95G439
8、预制预应力混凝土装配整体式框架（结构体系）技术规程 苏JC/T006-2002
9、冷轧带肋钢筋混凝土结构技术规程 JGJ95-95

四、材料
1、钢筋
预应力钢筋：刻痕钢丝、或光面螺旋肋钢丝Φd，钢筋直径d=5mm，抗拉强度f=1570N/mm²。
普通钢筋：分布钢筋采用CRB550钢筋，也可采用HPB235或HRB335钢筋；吊筋采用HPB235级钢筋。严禁使用冷加工钢筋。
2、混凝土强度等级
预应力混凝土薄板：C40
叠合层：C30

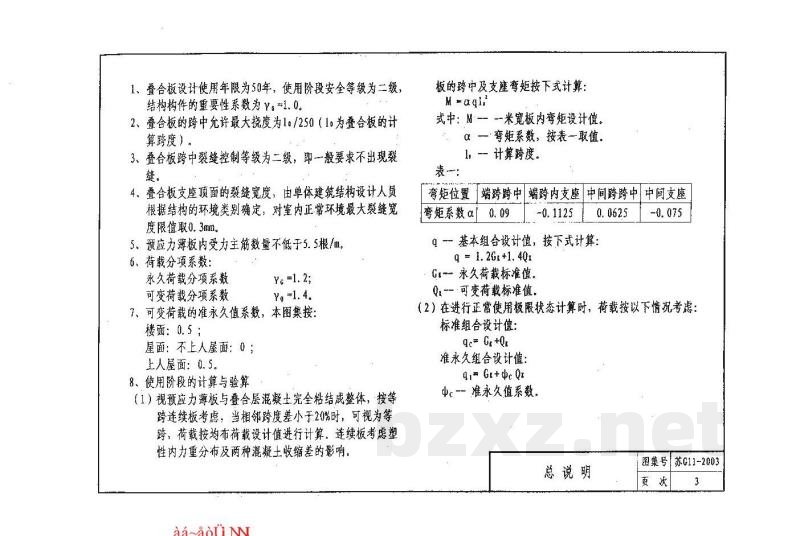

五、计算准则
1、叠合板设计使用年限为50年，使用阶段安全等级为二级，结构构件的重要性系数为γ=1.0。
2、叠合板的跨中允许最大挠度为l0/250（l0为叠合板的计算跨度）。
3、叠合板跨中裂缝控制等级为二级，即一般要求不出现裂缝。
4、叠合板支座顶面的裂缝宽度，由单体建筑结构设计人员根据结构的环境类别确定，对室内正常环境最大裂缝宽度限值取0.3mm。
5、预应力薄板内受力主筋数量不低于5.5根/m。
6、荷载分项系数
永久荷载分项系数 γc=1.2
可变荷载分项系数 γq=1.4
7、可变荷载的准永久值系数，本图集按：
楼面：0.5
屋面：不上人屋面：0
上人屋面：0.5

8、使用阶段的计算与验算
（1）视预应力薄板与叠合层混凝土完全粘结成整体，按等跨连续板考虑。当相邻跨度差小于20%时，可视为等跨，荷载按均布荷载设计值进行计算。连续板考虑塑性内力重分布及两种混凝土收缩差的影响。

板的跨中及支座弯矩按下式计算：
M = αql²
式中：M——米宽板内弯矩设计值。
α——弯矩系数，按表一取值。
l0——计算跨度。

表一：弯矩系数
弯矩位置：中间跨跨中 | 中间支座 | 端跨跨中 | 端跨内支座
弯矩系数α：0.09 | -0.1125 | 0.0625 | -0.075

α基本组合设计值，按下式计算：
q = 1.2Gr + 1.4Q
Gr——永久荷载标准值。
Q——可变荷载标准值。

（2）在进行正常使用极限状态计算时，荷载按以下情况考虑：
标准组合设计值：qc = Gr + Q
准永久组合设计值：q = Gr + ψqQ
式中：ψq——准永久值系数。

（3）本图集所考虑的恒荷载，除预应力薄板及叠合层混凝土的自重外，尚考虑了建筑装修及少量内部轻质隔墙的重量。当房间内无轻质隔墙时，增加的恒荷载为1.5KN/m²；当房间内有轻质隔墙时，增加的恒荷载根据规范计算确定。

（4）本图集所考虑的活荷载标准值为2.0KN/m²、2.5KN/m²、3.5KN/m²。当结构的实际使用荷载超过上述范围时，设计人员可根据表一给出的弯矩系数自行设计叠合板。

9、预应力薄板施工阶段验算
（1）预应力薄板搬运和吊装时，考虑构件自重乘以1.5的动力系数。
（2）预应力薄板在施工阶段所需的支撑数量及形式应由安装单位根据设计选用的预应力薄板经计算确定。施工阶段，预应力薄板应有可靠的支撑。预应力薄板所承受的荷载，除现浇层的重量外，尚应考虑施工荷载。施工荷载通常可取1.0KN/m²。在上述荷载作用下，预应力薄板应满足承载力和抗裂的要求。

六、构件编号
YDB-XX-X
XX：预应力叠合板跨度标志
X：边跨板标志（b表示边跨）
-：预应力薄板厚度
-：后浇叠合层厚度

七、选用方式
1、本图集按叠合板的跨度和使用阶段恒荷载及活荷载的大小选定预应力薄板，叠合板的支座配筋，本图集给出按HRB335钢筋配置的每米宽度板内的钢筋截面，设计人员根据具体情况确定钢筋规格及间距。

选用举例（一）：
例：某教学楼，长为42米，楼板跨度均为4.2米，需承受的楼面均布荷载为：
（1）叠合板上的恒载为1.5KN/m²；
（2）楼面活荷载2.5KN/m²。
问选用哪种叠合板？
解：根据楼板跨度及恒荷载和活荷载的大小选用：
中间跨：YDB-42-506-3
边跨：YDB-42-506-3b
中间跨支座As：370mm²，配筋：Φ10@200
端跨内支座As：690mm²，配筋：Φ10@110

选用举例（二）：
例：某建筑，长为42m，楼板跨度为3.0m，其它条件同例（一）。问选用哪种叠合板？
解：查表，板跨度为3.0m的仅有YDB-30-505-6。这是由于当板跨度确定，恒荷载及活荷载的不同组合，预应力薄板的配筋均为5.5根/m（最小配筋率）时，表中不再一一列出。
