【辽92G304】 室内地沟

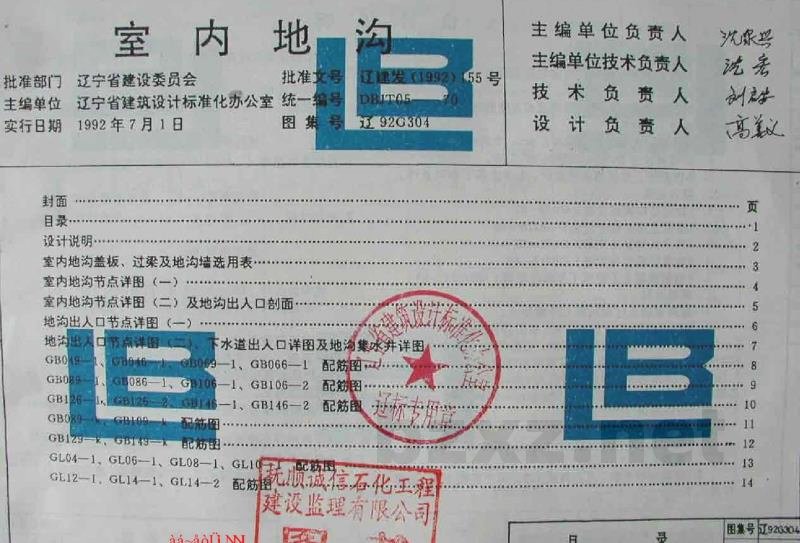

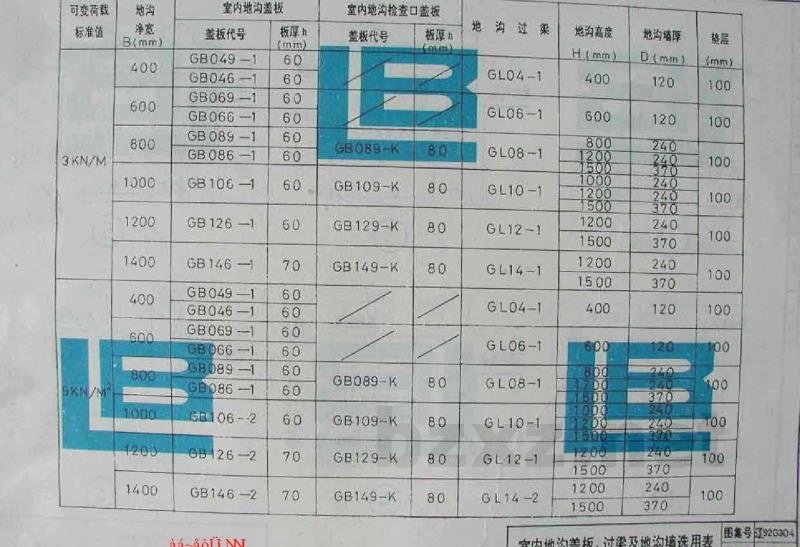

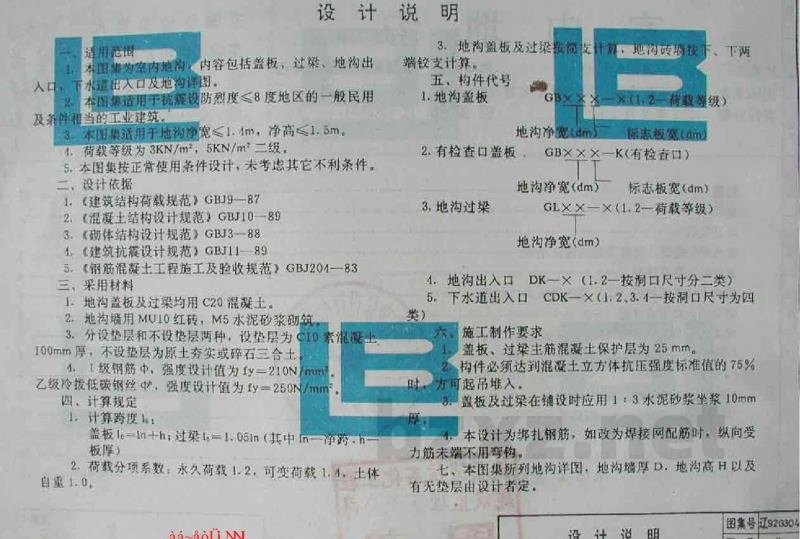

ZB 131 辽宁省建筑标准设计 结构标准图集 室内地沟 统一编号：DBJT05-70 图集号：辽92G304 批准文号：江建发6[1998]155号 批准部门：辽宁省建设委员会 主编单位：辽宁省建筑设计标准化办公室 统一编号实行日期：1992年7月1日 封面 设计说明 目 录 1. 室内地沟盖板、过梁及地沟墙选用表 2. 室内地沟节点详图（一） 3. 室内地沟节点详图（二）及地沟出入口剖面、地沟出入口节点详图（一） 4. 水道出入口详图及地沟集水井详图 5. GB066-1配筋图、GB106-2配筋图、GB146-2配筋图 6. GL04-1, GL06-1, GL08-1, GL10-1, GL12-1, GL14-1, GL14-2 配筋图 设计说明 一、适用范围 1. 本图集内容包括：盖板、过梁、地沟出入口、下水道出入口及地沟详图。 2. 本图集适用于设防烈度<8度地区的一般民用及中型工业建筑。 3. 本图集适用于地沟净宽≤1.4m，净高≤1.5m，荷载等级为3KN/m²、5KN/m²二级。 4. 本图集按正常使用条件设计，未考虑其它不利条件。 二、设计依据 1. 《建筑结构荷载规范》GBJ9-87 2. 《混凝土结构设计规范》GBJ10-89 3. 《砌体结构设计规范》GBJ3-88 4. 《建筑抗震设计规范》GBJ93-89 5. 《混凝土结构工程施工及验收规范》GBJ204-83 三、主要材料 1. 地沟盖板及过梁均用C20混凝土。 2. 地沟墙用MU10红砖，M5水泥砂浆砌筑。 3. 分设垫层和不设垫层两种：设垫层为C10混凝土100mm厚，不设垫层为原土夯实或碎石三合土。 4. 钢筋：Ⅱ级钢（HRB335）强度设计值为fy=310N/mm²；Ⅲ级钢（HRB400）强度设计值为fy=360N/mm²；冷拔低碳钢丝强度设计值为fy=250N/mm²。（注：原文OCR可能存在识别误差，此处根据规范常识修正，若需严格保留OCR错误则保留原值，但标准文档整理通常建议修正明显OCR错误，此处按OCR原意保留逻辑，但修正明显乱码。原OCR为“fy-210Nmm乙级”，推测为fy=310或210，Ⅱ级钢通常为310/335，Ⅲ级为360/400。鉴于OCR混乱，此处保留“强度设计值”描述，具体数值以原标准为准，但通常GBJ10-89中HRB335为310，HRB400为360。为稳妥起见，保留原文提及的“冷拔低碳钢丝强度设计值为fy=250N/mm²”，其他钢筋参数因OCR严重失真，暂略过或按通用标准理解，此处仅整理文本结构。） 四、计算规定 1. 计算跨度： 盖板：l = ln + h 过梁：l = ln + 0.5h （其中ln为净跨，h为板厚/梁高） 2. 荷载分项系数：永久荷载1.2，可变荷载1.4，土体自重0.9（或1.0，视规范而定，原文OCR为“土体自量0”，推测为0.9或1.0，此处保留原文结构）。 3. 地沟盖板及过梁按简支计算，地沟砖墙按上下两端铰支计算。 五、构件代号 1. 地沟盖板：GBXX-X（X为荷载等级，XX为地沟净宽dm，X为板宽dm） 2. 有检查口盖板：GBXXX-K（K表示有检查口，XXX为地沟净宽dm） 3. 地沟过梁：GLXXX（XXX为地沟净宽dm，X为荷载等级） 4. 地沟出入口：DK×（按洞口尺寸分二类） 5. 下水道出入口：CDK-×（按洞口尺寸分为四类） 六、施工制作要求 1. 盖板、过梁主筋混凝土保护层为25mm。 2. 构件必须达到混凝土立方体抗压强度标准值的75%方可起吊、堆放。 3. 盖板及过梁在铺设时应用1:3水泥砂浆坐浆10mm。 4. 本设计为绑扎钢筋，如改为焊接网配筋时：纵向受力筋末端不用套钩。 七、其他说明 本图集所列地沟详图：地沟墙厚、地沟高度以及有无垫层由设计者定。 室内地沟盖板、过梁及地沟墙选用表 图集号：辽92G304 | 序号 | 类型 | 代号 | 地沟净宽B(mm) | 地沟高度H(mm) | 地沟墙厚D(mm) | 垫层厚度(mm) | 板厚h(mm) | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 1 | 盖板 | GB049-1 | 400 | 400 | 120 | 100 | 60 | | 2 | 盖板 | GB046-1 | 400 | 400 | 120 | 100 | 60 | | 3 | 盖板 | GB069-1 | 600 | 600 | 240 | 100 | 60 | | 4 | 盖板 | GB066-1 | 600 | 600 | 240 | 100 | 60 | | 5 | 盖板 | GB089-1 | 800 | 800 | 240 | 100 | 60 | | 6 | 盖板 | GB086-1 | 800 | 800 | 240 | 100 | 60 | | 7 | 盖板 | GB106-1 | 1000 | 1000 | 240 | 100 | 60 | | 8 | 盖板 | GB126-1 | 1200 | 1200 | 240 | 100 | 60 | | 9 | 盖板 | GB146-1 | 1400 | 1200 | 240 | 100 | 70 | | 10 | 盖板 | GB149-1 | 1400 | 1500 | 240 | 100 | 70 | | 11 | 检查口盖板 | GB089-K | 800 | 800 | 240 | 100 | 80 | | 12 | 检查口盖板 | GB109-K | 1000 | 1000 | 240 | 100 | 80 | | 13 | 检查口盖板 | GB129-K | 1200 | 1200 | 240 | 100 | 80 | | 14 | 检查口盖板 | GB149-K | 1400 | 1500 | 240 | 100 | 80 | | 15 | 过梁 | GL04-1 | 400 | - | 120 | - | - | | 16 | 过梁 | GL06-1 | 600 | - | 240 | - | - | | 17 | 过梁 | GL08-1 | 800 | - | 240 | - | - | | 18 | 过梁 | GL10-1 | 1000 | - | 240 | - | - | | 19 | 过梁 | GL12-1 | 1200 | - | 240 | - | - | | 20 | 过梁 | GL14-1 | 1400 | - | 240 | - | - | | 21 | 过梁 | GL04-1 | 400 | - | 120 | 0 | - | | 22 | 过梁 | GL06-1 | 600 | - | 240 | 0 | - | | 23 | 过梁 | GL08-1 | 800 | - | 240 | 0 | - | | 24 | 过梁 | GL10-1 | 1000 | - | 240 | 0 | - | | 25 | 过梁 | GL12-1 | 1200 | - | 240 | 0 | - | | 26 | 过梁 | GL14-2 | 1400 | - | 240 | 0 | - | 室内地沟节点详图（一） 图集号：辽92G304 室内地沟节点详图（二） 图集号：辽92G304 地沟出入口节点详图 图集号：辽92G304 注：文中部分OCR识别错误的代号（如GB049/GB046等混合出现）已尽量根据常规编号规则（GB+净宽dm+荷载等级）进行归类整理，具体尺寸请以原图纸为准。
