【皖2001J110】 轻质多孔条板隔墙构造

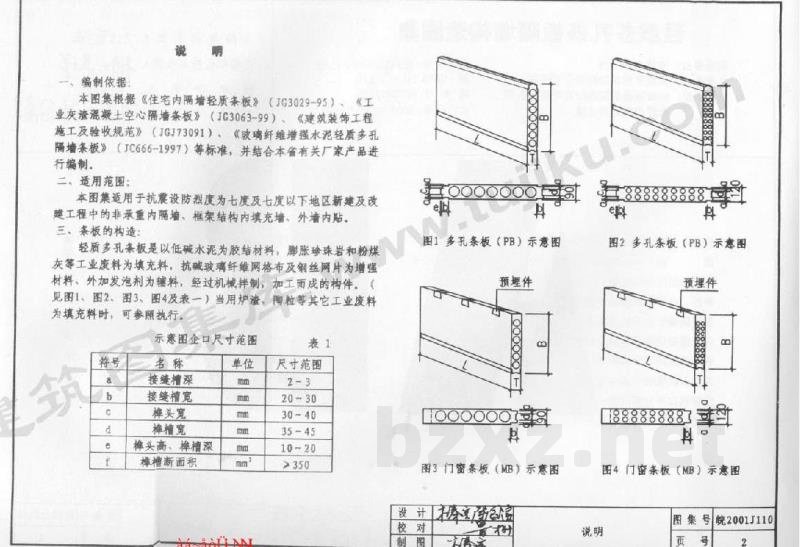

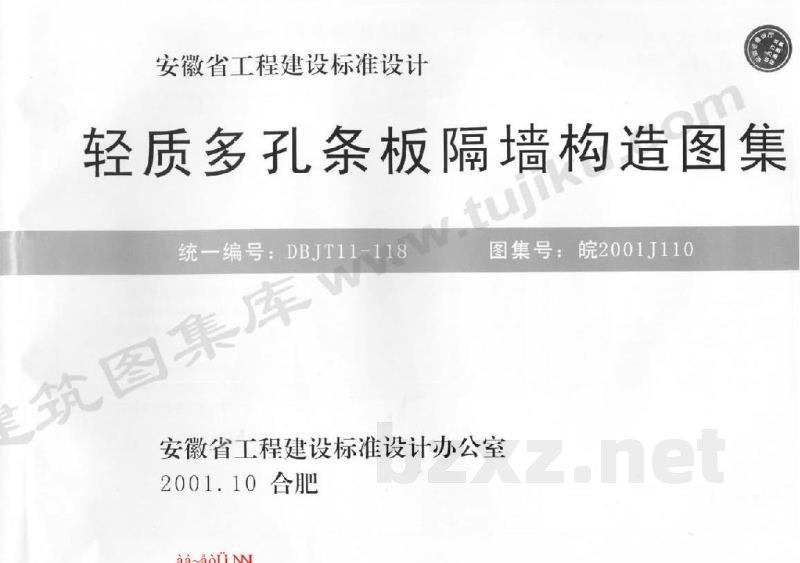

安徽省工程建设标准设计 轻质多孔条板隔墙构造图集 tu 统一编号：DBJT11-118 图集号：皖2001J110 筑图集库 安徽省工程建设标准设计办公室2001.10合肥 aa~aou 轻质多孔条板隔墙构造图集 批准单位：安徽省建设厅 主编单位：准南市建筑勘察设计研究院协编单位：安微强强新型建材有限责任公司合肥市墙改办公室 目录 说 明 条板物理力学性能表 单层、双层条板隔墙平面示 条板隔墙平面示例及基本构造 条板隔墙立面示意及安装构造 单层条板隔墙节点构造 双层条板隔增节点构造 门窗洞口平立面示意 单层条板隔墙门窗安装（ aa~aouM 批准文号：建标（2001）345号 统一编号：DBTT11-118 图集号皖2001J110 实行日期：2001年10月1日 目 1 2-5 绿 主编单位负责人本编会 主编单位技术负责人 技术申# 定 设计负责 单层条板隔墙门窗安装（ 双层条板隔墙门窗安装 卫生间条板隔墙防水做法示意 洗脸盆架、吊柜安装 贴瓷砖、吊挂件详图 管线穿墙做法 电气开关安装示意 施工工具示意图 附重 设计春隆门 校对 制图 目录 人 人 树 松陈圆演 14 15 16 17 18 19 20 21 +22 图集号 页 号 皖2001J110 编制依据 说明 本图集根据《住宅内隔墙轻质条板》（JG3029-95）、《工业灰渣混频土空心隔墙条板》（JC3063-99）《建筑装饰工程施工及验收规范》（JGJ73091）《玻璃纤维增强水泥轻质多孔隔增条板》（JC666-1997）等标准，并结合本省有关厂家产品进行编制。 二、适用范围： 本图集适用于抗震设防烈度为七度及七度以下地区新建及改建工程中的非承重内隔增、框架结构内填充墙、外增内贴三、条板的构造： 轻质多孔条板是以低碱水泥为胶结材料，膨胀珍珠岩和粉煤灰等工业废料为填充料，抗碱玻璃纤维网格布及钢丝网片为增强材料、外加发泡剂为辅料，经过机械拌制，加工面成的构件，（见图1图2、图3、图4及表一）当用炉盗，陶粒等其它工业废料为填充料时，可参照执行 示意图企口尺寸范图 符号 b C d e f 名称 接缝槽深 接缝槽宽 椎头宽 棒槽宽 榨头高、棒槽深 槽断面积 单位 m mm mm mm mm mm aa-aou 表1 尺寸范围 2~3 20-30 30-40 35-45 10-20 >350 0000000 e 图1多孔条板（PB）示意图 预埋件 0000000 图3门窗条板（MB）示意图 设计室 校对 制图 电：8888888884 e 冉 图2多孔条板（PB）示惠图 预理件 18888888874 。 图4门窗条板（MB）示惠图 图集号皖2001J110 说明 页 号 2 轻质空心条板具有墅量轻、防火、防潮、防震、隔音、保温等性能，可加工性能好，施工简便等特点，并且条板表面还可粘贴各种装饰材料 四、板的规格型号及基本性能指标1、板的规格型号（表2） 表2 代号 PB MB 高度(L) (m) 2000-3400 2000-3400 宽度(B) (mm） 600 600 度) （m） 90/120 90/120 可卷者图成与厂蒙及设 2、若隔墙高度超过墙板长度限值时，计单位协商处理，但不宜超过4.5m（20厚板 我m（120厘板）高 ，当需要接板时，条板接头位置应设在墙高3处，相部两块条板焊接 对焊 图5 冷耗钢板 6圆钢 ? aa~aou 接头位置必须错开，若隔墙水平方向长度趣过5时，接缝应采用弹性防裂材料处理或其它的防裂推施，具体构造应与设计单位协商处理，在地面上立墙应保证地面有足梦的强度和刚度，3、条板的基本技术性能指标见6页（表3）五、条板使用和安装要点（施工工具示意见21页）1、条板的外观质量应符合表3规定表3 国 板面外罩玻纤，板面板边板蜡：纵横向厚度方向贯通裂楚，每块 指标 JG3063-1999 无 板面婴载，长度50mm-100m，宽度0.5mm~1mm，海城2处 蜂富气孔，长径5~B0mm，每块 缺棱牌角，宽度（mmX长度（mm）10元25~20X30，<3处 块<2处 2、条板的安装要求 条板安装应在楼、地面粉制前进行：改建工程应将地面蓄(1) 毛后再安装 (2) 条板宽度为600mm，设计时应充分考虑板的规格尺寸组合，尽量减少现场锯切 （3）、选用板高时，应根据室内地坪至梁板底（结构层）净空减去20~30mm， 设计务车国司 品控 校对 制图 说明 图集号 页 号 皖2001J110 （4）条板安装前应清扫施工现场、在梁板底、地面及侧墙画好相应的位置线，计算好墙板的数量，尺寸和墙的转角及门窗条板。 （5）擦净拼装粘贴面浮尘，刷801胶一遍，再用粘结剂铺满竖起墙板对准定位线，缓缓向前推挤，紧靠侧面，顶牢顶部，用专用杠向上缓缓上搅，待能挤出浆料为止，板底用木模排紧，并用C20细石砼塞实，安装好的条板经校对无误后再装第二块。 （6）、安装第二块条板时，先在已装好的第一块条板的侧面涂抹足够的粘结剂，然后按上述方法安装，两块板之间要用力贴紧，依次安装整个墙面 （7）、在整个面安装完，经检查无误后、立即把拼缝浆料刮平，刮净，粘贴玻纤网格布，并用胶泥刮平，（8）、条板安装完毕，需待粘结材料干硬后、方可在墙面钻孔、扩孔，并取出底部木模，补填细石砼（9）、条板在安装过程中严禁用锤敲，地面超高时：应苗除超高部分，不得别凿板材，不得硬塞、硬砸，以免损坏板材。（10）、粘结剂的拌制：801胶与水泥、砂按1:1:1比例调制：胶泥为801胶与水泥按1-1比例调制。（11）安装立板时，不得来回移动条板，以免粘结材料失去其胶性 （12）板缝中挤出多余的粘结剂，应立即用刮刀铲除，以保证下道工序无障码， 3、门窗洞口固定 （1）、门框宜在做地面以前进行，如在做地面后进行，应将门框与地面连接处凿一深20mm的矩形槽，然后将门框根部嵌埋牢固并且抹平。 aa-aou （2）木门密框两则的条板，应采用设有预埋件的板，并把点缝铲掉，便于安装门框，墙体安装完后，门窗框立入、用木螺丝固定，门窗框与条板的间像用粘结剂调腻子、塞实刮平。（3）、若窗洞口宽超过两块板时应增设现浇管合板（12页），（4）、塑钢门窗固定与墙身预埋件固定，方法同铝合金门窗、（5）、凸缝处有预埋件时，条板预埋件处的孔洞应实浇二个孔。（6）、门框顶部的板、可以采用横向板安装，向板的两端应搭在立板上，支承长度应不小于150mm.4、水、电过墙管线理设 （1）、纵向管线可利用条板本身孔测或问限布置、横向管线布置需划线开槽、不可用重锤猛击，以免震坏条板，管线埋好后，随即用粘结剂腻子塞实刮平。 （2）、在安装水箱、水盆处，应按尺寸剔凿预埋件孔（不可副通），待成型后将木砖或预埋铁件用粘结剂粘牢，塞实刮平，（3）、电气器件、衣帽钩、挂镜线等用粘结剂或木螺丝直接往增上粘贴或柠紧即可。 5、墙面装饰要求： 安装完毕的墙体先用801胶与水按1:7比例配制的溶液涂刷一遍，然后批刮腻子，干燥后用砂纸打磨一遗即可进行装饰，六安装质量标准： 1、水平位移不超过3mm， 2、平整度：2米靠尺不超过3mm 3、垂直偏差：2米靠尺不超过3mm。4、各部分粘结面的粘结剂必须饱满，板缝要挤严，缝宽不应大于5mm 设计票 校对 制图 说明 图集号电 皖20011110 页号 5接缝槽处粘贴大于50mm宽玻纤网格布，刮腻子，其玻纤布搭接长度不小于30mm 七、运输堆放 1、搬运：条板不得平抬，应侧拾侧放、相互紧靠2、堆放：堆放场地必须坚实平整，干燥通风，摆放采用侧立式，板面与铅垂面夹角不应大于15°，堆放高度不超过二层，八、索引示意 详图节点 图集号 九、其它 XX XX 详图页次 PB戴MB 板长板宽板厚 1、本图集中所注尺寸，未注明处均以毫米为单位，筑图集 aa~aou W 设计 夏力 校对 制图 图集号 说明 页 号 皖2001J110 5
