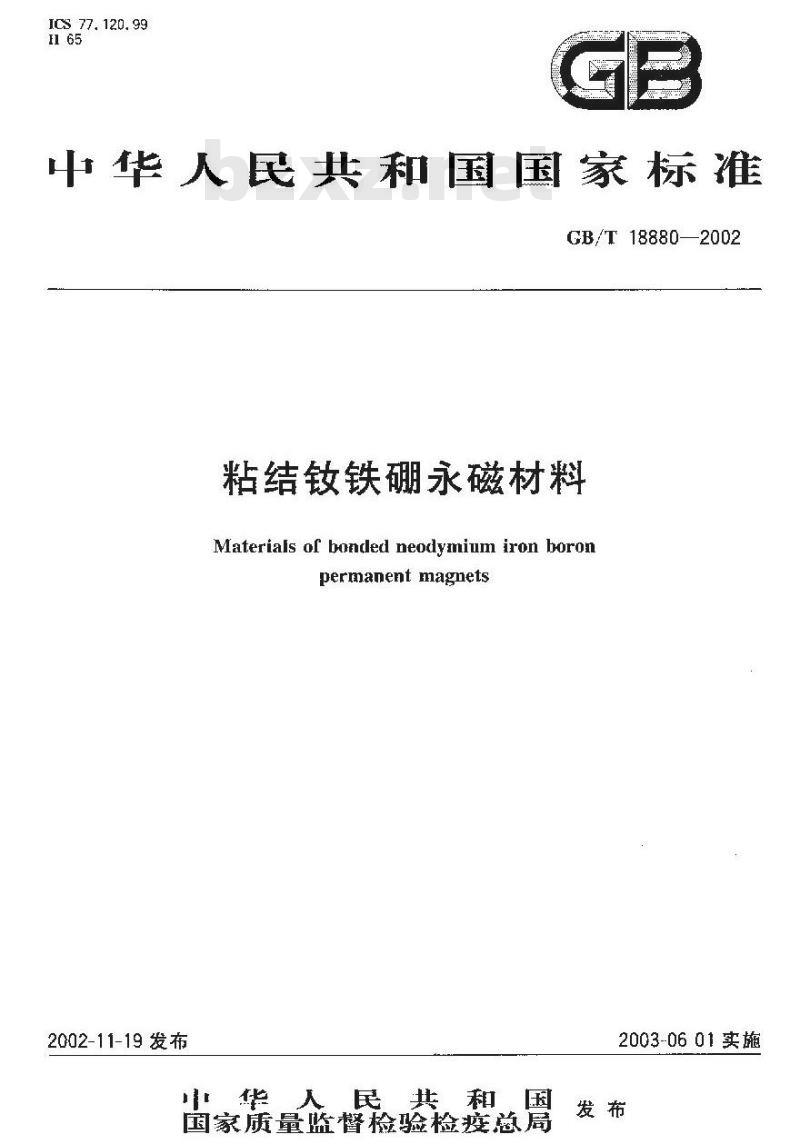

GB/T18880—2002
粘结钕铁硼永磁材料
Materiais of bonded neodymium iron boronpermanent magnets
2002-11-19发布
川华人民共和国
国家质量监督检验检疫总局
2003-0601实施
GB/T18880—2002
TrKAoNYKAca

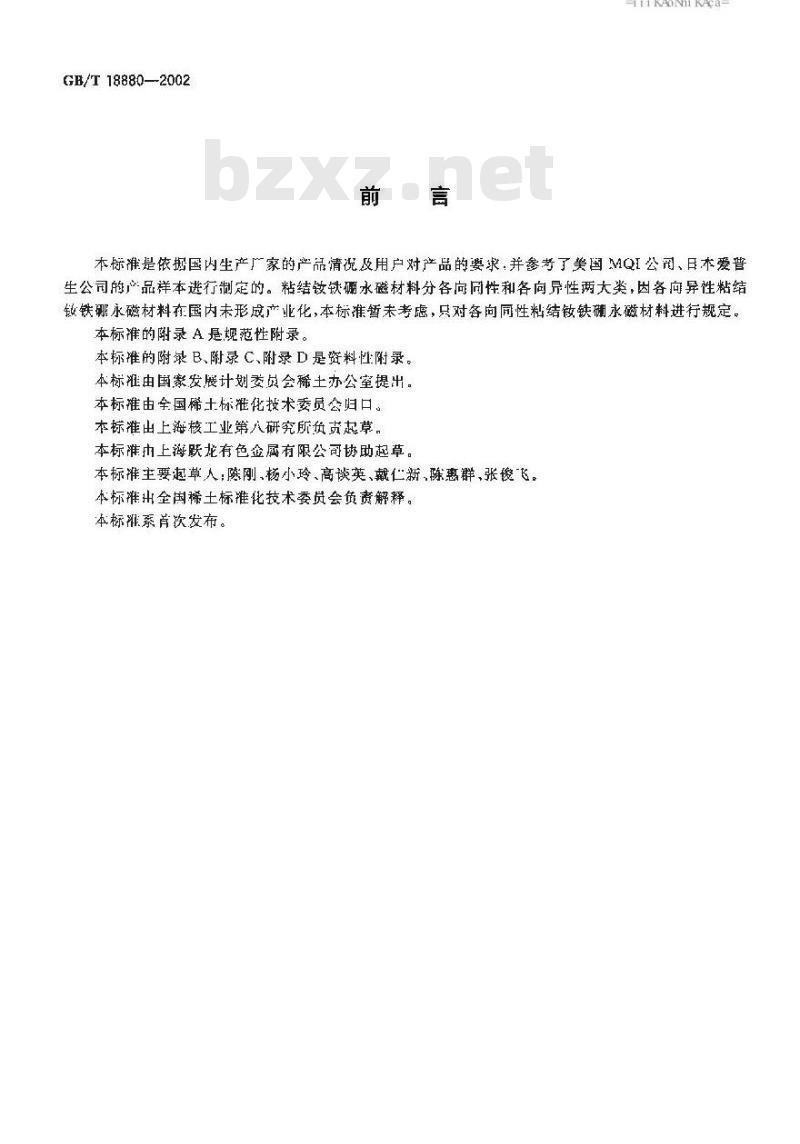

本标准是依据国内生产广家的产品情说及用户对产品的要求.并参考了美国MQI公司、日本爱普生公司的产品样本进行制定的。粘结钕铁硼水磁材料分各向同性和各向异性两大类，因各向异性粘结敏铁永磁材料在国内未形成产业化，本标准暂未考虑，只对各向同性粘结钕铁永磁材料进行规定。本标准的附录A是规范性附录。
本标准的附录B、附录C、附录D是资料性:附录。本标准由国家发展计划委员会稀土办公室提出。本标准由全国稀士标准化技术委员会归口。本标准出上海核工业第八研究所负贡起草。本标由上海跃龙有色金属有限公可协助起草。本标准主要越章人：陈刚、杨小玲、高谈英、戴仁新、陈惠群、张俊飞本标准出全国稀土标准化技术委员会负责解释。本标滩系首次发布。

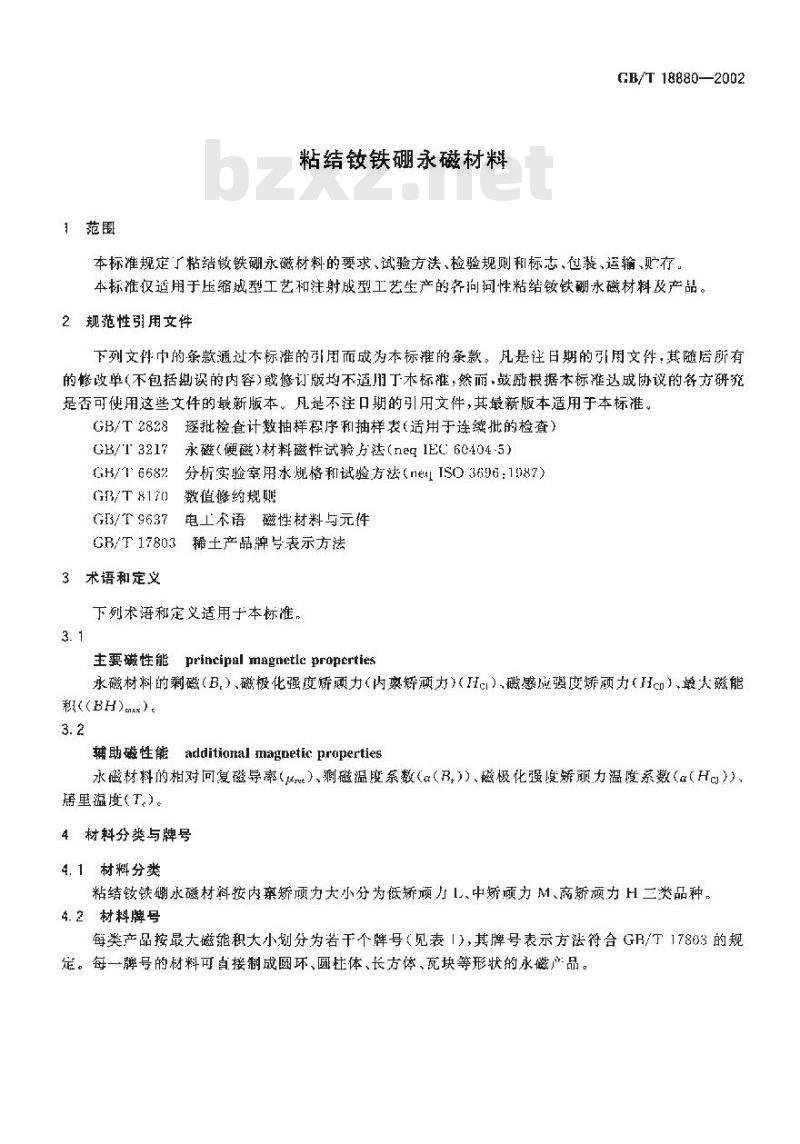

1范围
粘结钕铁硼永磁材料
CB/T18880—2002
本标准规定粘结铁硼永磁材料的要求、试验方法、检验规则租标志、包装、运输、贮存。本标准权适用于压缩戒型工艺和注射成型工艺生产的各问间性粘结钕铁翻永磁材料及产品。2 规范性引用文件
下列文性巾的条款通过本标谁的引用而成为本标推的条款。凡是注日期的引周文伴，其随后所有的修改单（不包括谢误的内容)修订版均不适用丁本标准，然而，鼓励根据本标准这成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用于本标准。GB/T2828逐批检食计数抽样程序和抽样表（适用于连续批的检查）GB/T3217永磁（便磁）材料磁性试验方法（neq1EC60404-5）GH/T 6682
分析实验室用水舰格租试验方（neIS03696：1987G3/T817数值修约规赠
电工术语磁性材料与元件
GB/T 9637
GB/T17803：稀土产品牌号表示方法3术语和定义
下列术语和定义适用于本标准，3.1Www.bzxZ.net
主要磁性能principalmagneticproperties永磁材料的剩磁（B）磁极化强度矫顽力（内察矫顾力）Hel），磁感虚强度矫顽力（Hcn）最大磁能科((BH)nax）。
辅助磁性能additional magneticproperties水微材料的相对向复磁导率（ure）、剩磁温度系数（α（B)）、磁极化强度矫颜力温度系数（α（H））居里温度（T）。
4材料分类与牌号
4.1材料分类
粘结钕铁硼水磁材料按内案矫顽力大小分为低矫顽厅、中矫顽力M、离矫顽力H三类品种，4.2材料牌号
每类产品按最大磁能积大小划分为若干个牌号（见表1），其牌号表示方法符合GB/T17803的规定。每一牌号的材料可直接制成圆环、圆柱体、长方体、瓦块等形状的永磁产品。GB/T 18880—2002

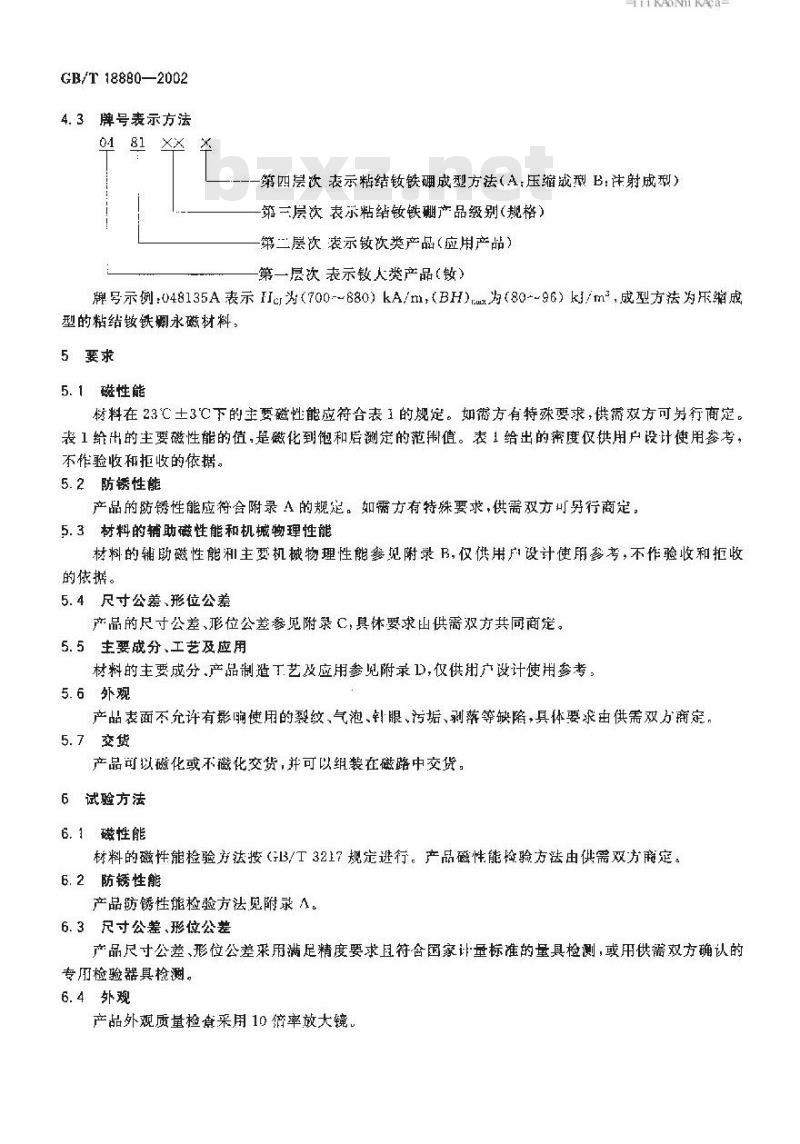

4.3牌号表示方法
TTKAONIKAca
一第四摆饮表示粘结钕铁硼成型方法（：压缩戒B：洋射成型）第三层次表示粘结敏铁硼产品级别(规格）第二层饮示钕次类产品（应用产品）第一层次表示钕人类产品（钕）牌号示例：048135A表示Hc为（700-~880）kA/m，（BH）ux为（80-~96）kJ/m2，成型方法为乐缩成型的粘结钕铁測永磁材料：
5要求
5. 1磁性能
材料在23℃土3℃下的主要磁性能应符合表1的规定。如需方有特殊要求，供需双方可另行商定。表1给出的主要磁性能的值，是磁化到饱和后測定的范值。表1给出的密度仅供用户设计使用参考，不作验收和拒收的依据。
5.2防锈性能
产品的防锈性能应符合附录A的规定。如需方有特殊要求，供需双方可另行商定，5.3材料的辅助磁性能和机械物理性能材料的辅助磁性能和主要机械物理性能参见附录B,仅供用户设计使用参考，不作验收和拒收的依据。
5.4尺寸公差、形位公差
产品的尺寸公差、形位公差参见附录，具林要求山供需双方共同商定。5. 5主要成分、工艺及应用
材料的主要成分,产品制造工艺及应用参见附录D,仅供用户设计使用参考，5.6外观
产品表面不允许有影驹使用的裂纹，气泡、眼、污垢、剥葬等缺陷，具体要求由供需双方商定，5.7交货
产品可以磁化或不磁化交货，并可以组装在磁路中交货：6试验方法
6. 1 磁性能
材料的磁性能检验方法按（B/T3217规定进行。产品性能检验方法由供需双方商定。6. 2防锈性能
产品防锈性能检验方法见附录A。6.3尺寸公差，形位公差
产品尺寸公差、形位公差采用满足精度要求且符含国家计量标准的量具检测，或用供需双方确认的专用检验器具检测。
6.4外观
产品外观质量检章采用10倍率放大镜。成形方式
压缩成型
注射成型

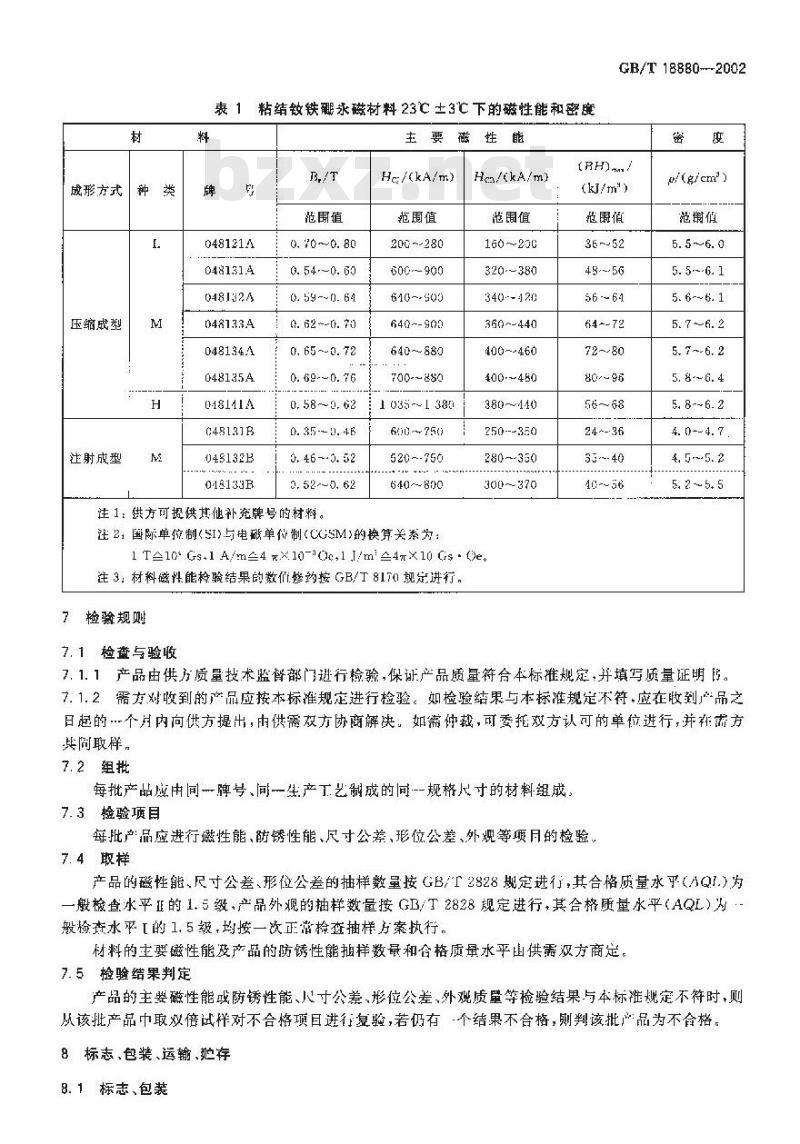

表1粘结钕铁硼永磁材料23℃±3℃下的磁性能和密鹿主要磁性能
范围值
048121A
048132A
048133A
048135A
048111A
C4813IB
045132B
048133B
0. 70~0. 80
0. 54.~0. 69
0. 59 -~n. 64
0. 62 ~-0. 70)
0. 65 ~~0. 72
0.69-~0.76
0. 58 ~~ 0. 62
0. 35--. 46
0, 46--3. 52
2. 52-~0. 62
注1：供方可摄供其他补充牌号的材料。H/(kA/m)
范围值
200~-280
600-900
610-509
640--900
640-880
700--280
1035--1 380
600~750
520~-750
640--800
注2：国际单位制（SI)与电磁单待制（GSM)的换算关系为：Hen/(kA/m)
范围值
160~230
320-380
340--420
360~-440
400~-460
400-~450
380-440
250--350
280~-350
300~370
1 T≥10*Gs,1 A/m=4 ^X.10-a(c,1 /m ≤4元×10 Gs -(0e注3：材科磁性能检验结果的数征修约按GB/T8170规定进行。检验规则
7. 1检查与验收
GB/T 18880--2002
(kJ/m*)
范鼠值
36~-52
64--72
80-~96
24--36
33---40
40--56
p/(g/cm*)
范箫值
5. 5 ~~6. 0
5. 5 ~·6. 1
5. 6-~6. 1
5. 7 ~~6. 2
5. 7 ~ 6. 2
5. 8~6. 4
5. 8 -~6.2
4. 0-~4. 7
4. 5-5. 2
5. 2 ~ 5. 5
7.1.1产品由供方质量技术监督部门进行检验，保证产品质量符合本标准规定，并填写质量证明所。7. 1.2需方刘收到的产品应按本标准规定进行检验。如检验结果与本标准规定不符,应在收到,产品之日起的…个月内向供方提出，由供需效方协商解决，如需仲裁，可委托双方认可的单位进行，并在需方共同取样。
7.2组批
每批产品威由间一牌号、同一生产工艺制成的--规格尺寸的材料组成，7.3检验项目
每批产品应进行磁性能、防锈性能、尺寸公差、形位公差、外观等项月的检验7.4取样
产品的磁性能，尺寸公差，形位公差的抽样数量按GB/T2828规定进行，其合格质量水乎（/QF.)为一般检查水平正的1. 5缀·产品外观的抽样数量按 GB/T 2828 规定进行,其合格质量水平(AQL)为般检查水平「的1. 5级,均按一次正常检查抽样方案执行材料的主要磁性能发产品的防锈性能样数最和合格质量水平由供需双方商定。7. 5检验结果判定
产品的主要磁性能或防锈性能、尺寸公差，形位公差、外观质量等检验结果与本标规定不符时，则从该批产品中取双倍试样对不合格项且进行复验，若仍有·个结果不合格，卿判该批产品为不食格。8标志、包装、运输、存
8. 1标志、包装
CB/T 18880—2002
8.1.1如需方要求标明品极性，可在合同中明确规定，TYKAOKAca
8.1.2产品包装应符合运输和贮存方式的相成规定·保证在适当的运输和贮存过程中不损坏。每个包装物表面应附标识，注明供方名称、产品名称、批号、规格尺寸或产品代号、数量、毛再、出厂Ⅱ期。8.2运输、贮存
产品在运输过程中应小心轻放、防潮，必篓时附相关标识。贮存应放置于通风、干燥，无腐蚀气筑的场所。
8.3质量证明书
每批产品应附质量证明书，注明：a）供方名称；
bh）材料牌号、产品名称、规格尺寸（产品代号)；c）批号：
数量：
各项分析检验结果和质量技术监督部门印记；本标推编号！
g）检验H期。
附录A
（规范性附录）
粘结敏铁硼永磁产品的主要防锈性能及试验方法A.1产品的主要防锈性能指标
GB/T 18880—2002
在A,2试验方法的条件下.产品的主要防锈性能指标见表A.」,供需双方可从下表中任取~项或几项作为检验指标在合间中约定。表A.1
耐猝剂性
耐盐水性
耐高温高湿性
耐酸性
密着性（胶带剥离试验）
4.2产品的主要防锈性能试验方法A.2.1耐溶剂性试验
无异状
2224(h)
-240(h)
光缺损
新棉棒没上甲举（化学纯），在涂装好的产品试样表面擦25次，用肉眼观察，试样被擦到的部分不能有皱折，剥落、膨胀现象，并与未擦到的部分作比较，如无显著的变色，片擦产品试样的棉棒的着色程度无较大变化时，则判定为合格。A.2.2耐盐水性试验
在洗净的100ml.烧杯中，微人2.4NaCt（化学纯），再加77.6名实验室用=级水（符合GB/T6682规定），制成30g/L.的NaCI水游液，浸没涂装好的产品试样，23℃二3℃温度下浸溃24h后取出，用10倍放大镜观察，试样的涂膜（涂装时的电极接点除外）无腐蚀、溶出、剥落、膨服，颜色的鲜艳程度无较大变化时，则判定为合格。
A.2.3耐高温高湿性试验
在恒温恒湿标准试验箱内,放入涂装好产品试样,在 90%相对湿度及 80℃-3℃试验温度下保存240h,取出在23℃士3℃温度下放置2h后,用10倍放大镜来观察试样的涂膜表面，无生锈膨胀现象，喇判定为合格。
A.2.4耐酸性试验
在洗净的200ml.塑料瓶中放入10mL（1+2)盐酸（化学纯），再加人60mL的实验室用三级水，配制成（1十19）盐酸，再放入涂装好的产品试样，上好益放置24h，然后取出产品试样，清洗后在23+3℃温度下干燥2H，用10放大镜观察，试样的涂膜（涂装时的电极接点除外）无膨胀、裂、剥落，气泡、软化、溶出，颜色的鲜艳程度无较大变化，则判定为合格。A.2.5密着性胶带删离试验
在桌子上将涂装好的产品试样固定好，用单面切割刀片划“并”宁，切入刀痕一定要用力尖，相对涂面刀尖保持35°～45°的角度，贯通涂膜，每根切痕间隔1mm左右。然后将3M600胶带贴在划有“井”字的产品试样上，揭起一端的胶帮进行瞬间拉引，如涂膜无缺损则判合格。GE/T18880—2002
附录B
（资料性附录）
粘结钕铁硼永磁材料的辅助磁性能和主要机械物理性能TTKAONKAca
B.1装B、1 为压缩成型粘结钕铁硼水磁材料的辅勘磁性能和主要机械物理性能的典型值,供设计和选材时参考。
α(B,)/(%/C)
((H)/(%/T)
鞭度(HRB)
热胀系数10-5/c)
压缩强度/MPa
最病工作摄度/K
（P一3,不可逆损失5%时对应温度）措
注 1: α(E,),α(IIer)的测量凝度范围是 25℃: ~125℃C,但不排除材料可以在此度范用外使用。注 2:压缩强度试样尺寸为10× 9,测试仪器为 RSA-20 电了方能试验机。开.2表R.2为注射戒型粘结钕铁硼永磁材料的辅助磁性能和主要机械物理性能的典塑值，供设计和选材时参考。
α(B)/(%/C)
atHe)/AM/C)
硬度(HRB)
抗拉强度/MPa
注：（B）,（Hg)的测量温度范围是25~.125℃,但不排除材料可以在此温度范围外使用。附录℃
(资料性附录）
粘结钕铁硼永磁产品的尺寸和形位公筹GB/T18880--2002
粘结铵铁永磁产品的尺寸和形位公差因其应用领域及形状的不同而兄,以圆环为例,同一尺寸和形位的公差值分为A,B,三类，给出下列数据，供设计和选材时参考。产品的尺寸公差见表C.1.产品的形位公差见表C.2。
直径范制
1(- [8
>18～30
30~-50
百径范围
>10 --15
18~-30
>30~50
直径的尺寸公差
.............
圆度外成型
高度范画
10-~18
>18--30
30 --50
同轴度内成型
单位为毫米
高度的尺寸公差
垂直度压将面与
外成型面
单位为案米
平行度上
下制面
CB/T 18880---2002
附录D
（资料性附录）
粘缩敏铁硼永磁材料的化学成分、制造工艺及应用D.1粘结敏铁硼永磁材料的化学成分TrKAONYKAca
粘结铁硼永磁材料是以钕铁硼永磁粉末与粘结剂（包括有机粘结剂利低熔点金属)经混合、威型、固化制备而成的永磁产品。主要成分为稀土（RF)、铁(Fe)酬铁合金（B-Fe)及粘结剂。其中稀土主要为金属（Nd），为了获得不同性能可用(Dy),错（Pr)等其他稀士金属替代I铁也可被钴(Co).铝（Al)等其他金属替代，硼的含量较小，似却起着形成正方晶体结构金属间化合物的重要作用，使得化合物具有高饱和磁化强度、高的单轴各疯异性和高的居里温度。粘结剂为高分子树脂如环氧树脂等。D.2粘结钕铁硼永磁材料的制造工艺粘结钕铁永磁材料产品采用粉米冶金工艺和复合材料工芝。其中压缩成型工艺为：首先将熔炼后的合金通过快速凝固工艺制成磁粉，然后与粘结剂合，再通过压缩方法进行成型。压坏通过固化达到一定的致密度。为了增加产品的抗氟化能力，通常需要对产品进行表面防锈处理。其工艺流程如图D. 1 所示。
REFeB-F烯城制粉写粘结刻混合压缩成型圆化究微摄终检测成品
表面防资处理
国D.！黏结钕铁硼永磁材料的压缩成型工艺流程D.3粘结敏铁硼永磁材料的应用
粘结钕铁永磁材料具有磁性能·致性好、尺寸精度高、无需后加工、形状白由度大等优点，可广泛地应用于电子痘息，通信，仪表、办公白动化、医疗器械、汽车、机械等领域、最常见的有打印机、传真机、计算机磁盘驱动器、空调.扬声器，电度表、钟表等。
