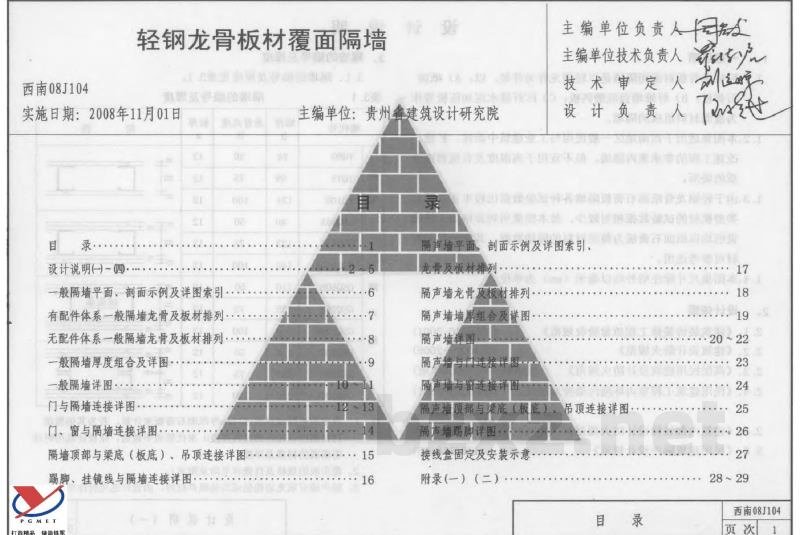

【西南08J104】 轻钢龙骨板材覆面隔墙

西南08J104 轻钢龙骨板材覆面隔墙
实施日期：2008年11月01日

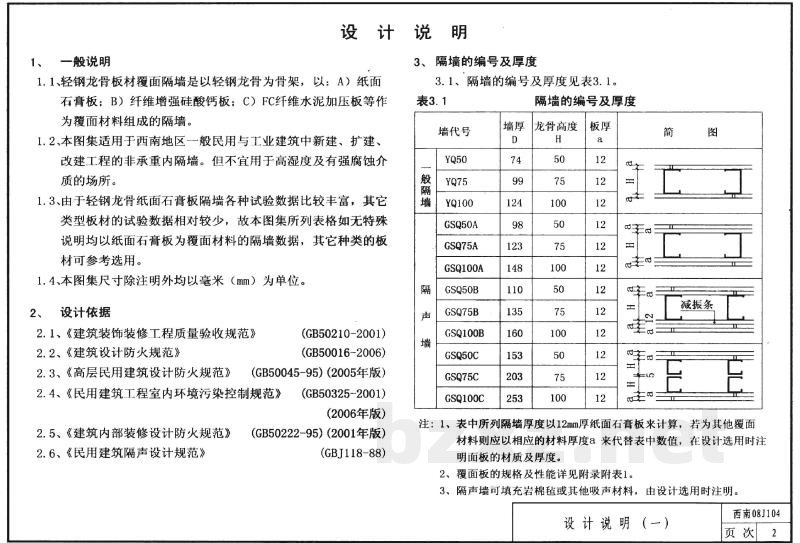

1、设计说明
1.1、轻钢龙骨板材覆面隔墙是以轻钢龙骨为骨架，以纸面石膏板、纤维增强硅酸钙板、FC纤维水泥加压板等作为覆面材料组成的隔墙。
1.2、本图集适用于西南地区一般民用与工业建筑中新建、扩建、改建工程的非承重内隔墙。但不宜用于高湿度及有强腐蚀介质的场所。
1.3、由于轻钢龙骨纸面石膏板隔墙各种试验数据比较丰富，其它类型板材的试验数据相对较少，故本图集所列表格如无特殊说明均以纸面石膏板为覆面材料的隔墙数据，其它种类的板材可参考选用。
1.4、本图集尺寸除注明外均以毫米（mm）为单位。

2、设计依据
2.1、《建筑装饰装修工程质量验收规范》
2.2、《建筑设计防火规范》
2.3、《高层民用建筑设计防火规范》(GB50210-2001) (GB50016-2006) (GB50045-95)（2005年版）
2.4、《民用建筑工程室内环境污染控制规范》
2.5、《建筑内部装修设计防火规范》
2.6、《民用建筑隔声设计规范》(GB50325-2001) (GB50016-2006) (GB50222-95)（2001年版） (GBJ118-88)

3、隔墙的编号及厚度
隔墙的编号及厚度见表3.1。

表3.1 隔墙规格参数表
墙代号 | 墙厚 D (mm) | 龙骨高度 H (mm) | 板厚 a (mm)
---|---|---|---
YQ50 | 74 | 50 | 12
YQ75 | 99 | 75 | 12
YQ100 | 124 | 100 | 12
GSQ50A | 98 | 50 | 12
GSQ75A | 123 | 75 | 12
GSQ100A | 148 | 100 | 12
GSQ50B | 110 | 50 | 12
GSQ75B | 135 | 75 | 12
GSQ100B | 160 | 100 | 12
GSQ50C | 153 | 50 | 12
GSQ75C | 203 | 75 | 12
GSQ100C | 253 | 100 | 12

注：1、表中所列隔墙厚度以12mm厚纸面石膏板来计算，若为其他覆面材料则应以相应的材料厚度a来代替表中数值，在设计选用时注明面板的材质及厚度。
2、覆面板的规格及性能详见附录附表1。
3、隔声墙可填充岩棉毡或其他吸声材料，由设计选用时注明。

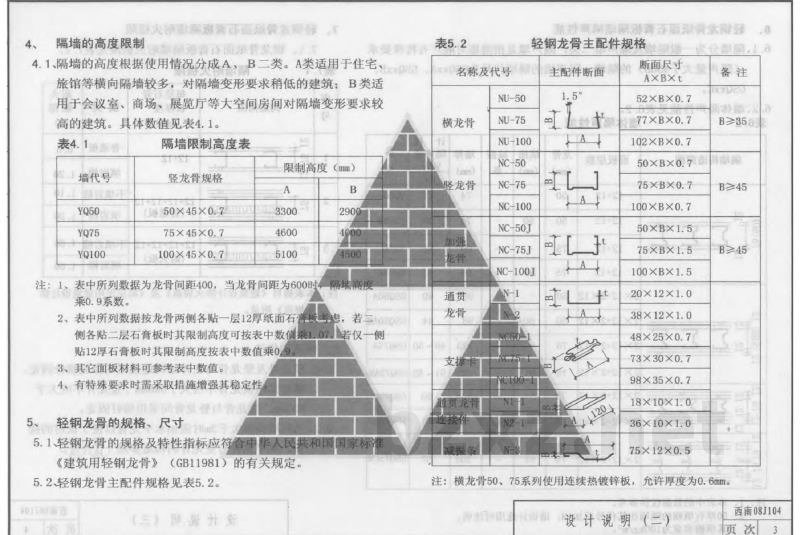

4、隔墙的高度限制
4.1、隔墙的高度根据使用情况分成A、B二类。
A类适用于住宅、旅馆等横向隔墙较多，对隔墙变形要求稍低的建筑；
B类适用于会议室、商场、展览厅等大空间房间对隔墙变形要求较高的建筑。

表4.1 隔墙限制高度表
墙代号 | 竖龙骨规格 | 限制高度 (A类) | 限制高度 (B类)
---|---|---|---
YQ50 | 50×45×0.7 | 3300mm | 2900mm
YQ75 | 75×45×0.7 | 4600mm | 4000mm
YQ100 | 100×45×0.7 | 5100mm | 5000mm

注：1、表中所列数据为龙骨间距400mm，当龙骨间距为600mm时，隔墙高度需乘以0.9系数。
2、表中所列数据按龙骨两侧各贴一层12mm厚纸面石膏板考虑；若仅一侧贴12mm厚石膏板时，其限制高度按表中数值乘0.9；若两侧各贴二层12mm厚石膏板时，其限制高度按表中数值乘1.0；其它面板材料可参考表中数值。
4、有特殊要求时需采取措施增强其稳定性。

5、轻钢龙骨的规格、尺寸
5.1、轻钢龙骨的规格及特性指标应符合中华人民共和国国家标准《建筑用轻钢龙骨》（GB11981）的有关规定。
5.2、轻钢龙骨主配件规格见表5.2。

表5.2 轻钢龙骨主配件规格
名称及代号 | 断面尺寸 (mm)
---|---
横龙骨 NU-50 | 52×50×0.7
横龙骨 NU-75 | 77×50×0.7
横龙骨 NU-100 | 102×50×0.7
竖龙骨 NC-50 | 50×50×0.7
竖龙骨 NC-75 | 75×50×0.7
竖龙骨 NC-100 | 100×50×0.7
加强龙骨 NC-50J | 50×B×1.5
加强龙骨 NC-75J | 75×B×1.5
加强龙骨 NC-100J | 100×B×1.5
通贯龙骨 N-1 | 20×12×1.0
支撑 N-1A | 38×12×1.0
支撑 N-1A | 48×25×0.7
支撑 N-1A | 73×30×0.7
支撑 N-1A | 98×35×0.7
支撑 N-1A | 18×10×1.0
支撑 N-1A | 36×10×1.0
支撑 N-1A | 75×12×0.5

注：横龙骨50、75系列使用连续热镀锌板。

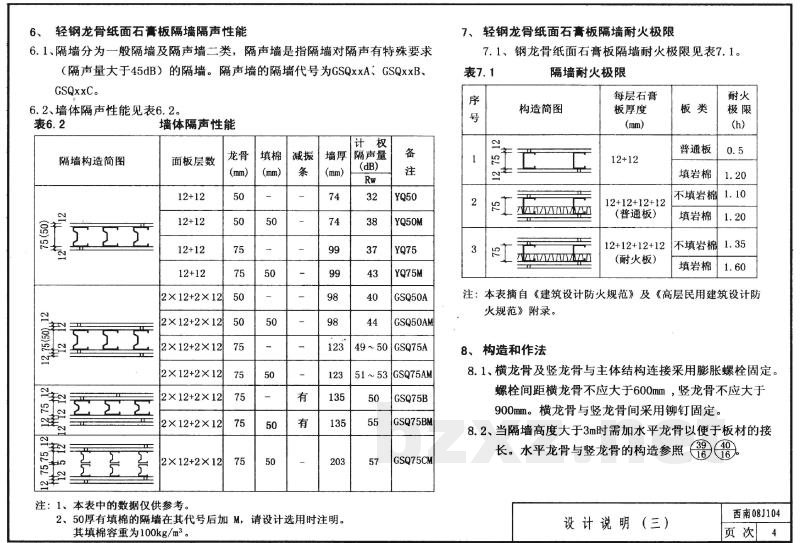

6、轻钢龙骨纸面石膏板隔墙隔声性能
6.1、隔墙分为一般隔墙及隔声墙二类。隔声墙是指对隔声有特殊要求（隔声量大于45dB）的隔墙，代号为GSQxxA、GSQxxB、GSQxxC。
6.2、墙体隔声性能见表6.2。

表6.2 墙体隔声性能
墙代号 | 构造简图 | 填棉 | 墙厚 (mm) | 隔声量 Rw (dB)
---|---|---|---|---
YQ50 | 12+12 | 无 | 74 | 32
YQ50M | 12+12 | 有 | 74 | 38
YQ75 | 12+12 | 无 | 99 | 37
YQ75M | 12+12 | 有 | 99 | 43
GSQ50A | 12+12 | 无 | 98 | 40
GSQ50AM | 12+12 | 有 | 98 | 49~50
GSQ75A | 12+12 | 无 | 123 | 51~53
GSQ75AM | 12+12 | 有 | 123 | 55
GSQ75B | 12+12 | 无 | 135 | 57
GSQ75BM | 12+12 | 有 | 135 | -
GSQ75C | 12+12 | 无 | 203 | -
GSQ75CM | 12+12 | 有 | 203 | -

注：1、本表中的数据仅供参考。
2、50厚有填棉的隔墙在其代号后加M，请设计选用时注明。填棉容重为100kg/m³。

7、轻钢龙骨纸面石膏板隔墙耐火极限
7.1、隔墙耐火极限见表7.1。

表7.1 耐火极限
构造 | 面板类型 | 填岩棉 | 耐火极限 (h)
---|---|---|---
12+12 | 普通板 | 不填 | 0.5
12+12 | 普通板 | 填 | 1.1
12+12 | 耐火板 | 不填 | 1.2
12+12 | 耐火板 | 填 | 1.35
12+12+12+12 | 普通板 | 不填 | 1.2
12+12+12+12 | 普通板 | 填 | 1.35
12+12+12+12 | 耐火板 | 不填 | 1.6
12+12+12+12 | 耐火板 | 填 | 1.6

注：本表摘自《建筑设计防火规范》及《高层民用建筑设计防火规范》附录。

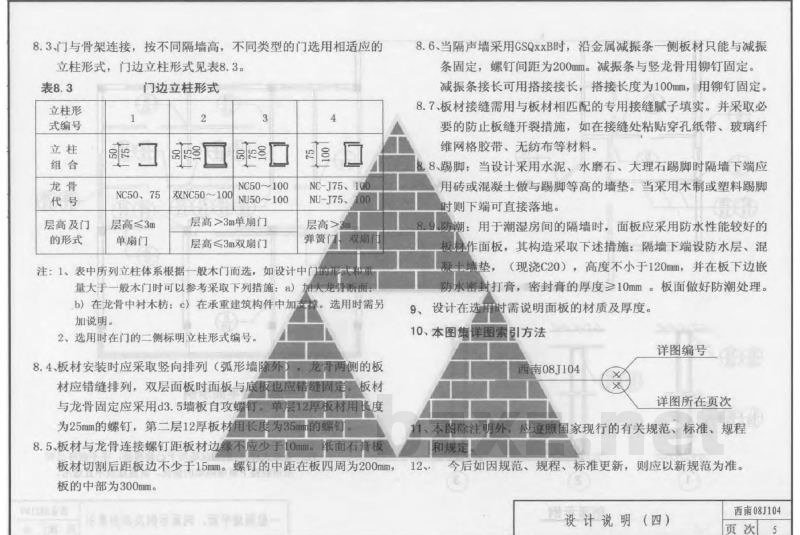

8、构造和作法
8.1、横龙骨及竖龙骨与主体结构连接采用膨胀螺栓固定。螺栓间距：横龙骨不应大于600mm，竖龙骨不应大于900mm。横龙骨与竖龙骨间采用铆钉固定。
8.2、当隔墙高度大于3m时需加水平龙骨以便于板材的接长。水平龙骨与竖龙骨的构造参照西南08J104设计说明。
8.3、门与骨架连接：按不同隔墙高度、不同类型的门选用相适应的立柱形式，见表8.3。

表8.3 立柱形式
编号 | 立柱组合 | 龙骨代号 | 层高及门的形式
---|---|---|---
1 | NC50, 75 | NC50~100 | 层高≤3m 单扇门
2 | S | NC50~100 | 层高≤3m 双扇门
3 | A | NC-J75, 100 / NU-J75, 100 | 层高>3m 单扇门 / 层高≤3m 弹簧门、双扇门

注：1、表中所列立柱体系根据一般木门而选。如设计中门的重量大于一般木门时，应采取：a）加大龙骨；b）在龙骨中衬木枋；c）在承重建筑构件中加支撑。
2、选用时在门的二侧标明立柱形式编号。
8.4、板材安装时应采取竖向排列（弧形墙除外），龙骨两侧的板材应错缝排列，双层面板时面板与底板也应错缝固定。板材与龙骨固定应采用d3.5墙板自攻螺钉；单层12mm厚板材用长度为25mm的螺钉，第二层12mm厚板材用长度为35mm的螺钉。
8.5、板材与龙骨连接螺钉距板材边缘不应少于10mm。
8.6、当隔声墙采用GSQxxB时，沿金属减振条一侧板材只能与减振条固定，螺钉间距为200mm。减振条与竖龙骨用铆钉固定。减振条接长可用搭接接长，搭接长度为100mm，用铆钉固定。
8.7、板材接缝需用与板材相匹配的专用接缝腻子填实，并采取必要的防止板缝开裂措施，如在接缝处粘贴穿孔纸带、玻璃纤维网格胶带、无纺布等材料。
8.8、踢脚：采用水泥、水磨石、大理石踢脚时，隔墙下端应用砖或混凝土做与踢脚等高的墙垫；采用木制或塑料踢脚时，下端可直接落地。
8.9、防潮：用于潮湿房间的隔墙时，面板应采用防水性能较好的板材作为面板。
