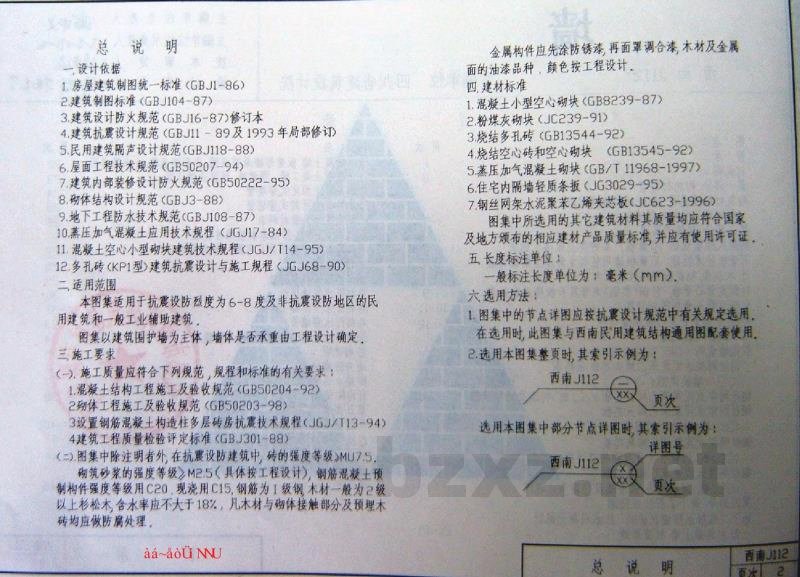

西南J112 总说明

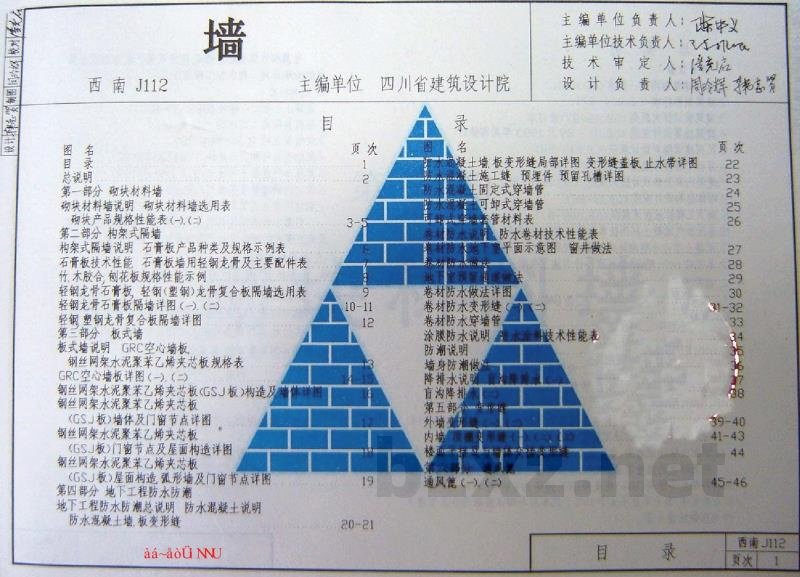

目录
第一部分 砌块材料墙
- 砌块材料墙说明
- 砌块材料墙选用表
- 砌块产品规格性能表
第二部分 构架式隔墙
- 构架式隔墙说明
- 石膏板产品种类及规格示例表
- 石膏板技术性能
- 竹木胶合刨花板规格性能示例
- 轻钢龙骨、石膏板、轻钢（塑钢）龙骨复合板隔墙选用表
- 轻钢龙骨石膏板隔墙详图
- 轻钢塑钢龙骨复合板隔墙详图
第三部分 板式墙
- 板式墙说明
- GRC空心墙板
- 钢丝网架水泥聚苯乙烯夹芯板（GSJ板）规格表及构造
- 钢丝网架水泥聚苯乙烯夹芯板（GSJ板）详图（墙体、门窗节点、屋面构造、弧形墙节点等）
第四部分 地下工程防水防潮
- 地下工程防水防潮总说明
- 防水混凝土说明
- 防水卷材技术性能表
- 变形缝、止水带、穿墙管、涂膜防水、防潮及降排水说明等详图
第五部分 外墙、内墙及通风

一、设计依据
1. 房屋建筑制图统一标准（GBJ 1-86）
2. 建筑制图标准（GBJ 104-87）
3. 建筑设计防火规范（GBJ 16-87）修订本
4. 建筑抗震设计规范（GBJ 11-89及1993年局部修订）
5. 民用建筑隔声设计规范（GBJ 118-88）
6. 屋面工程技术规范（GB 50207-94）
7. 建筑内部装修设计防火规范（GB 50222-95）
8. 砌体结构设计规范（GBJ 3-88）
9. 地下工程防水技术规范（GBJ 108-87）
10. 蒸压加气混凝土应用技术规程（JGJ 17-84）
11. 混凝土空心小型砌块建筑技术规程（JGJ/T 14-95）
12. 多孔砖（KP1型）建筑抗震设计与施工规程（JGJ 68-90）

二、适用范围
本图集适用于抗震设防烈度为6-8度及非抗震设防地区的民用建筑和一般工业辅助建筑。图集以建筑围护墙为主体，墙体是否承重由工程设计确定。

三、施工要求
（一）施工质量应符合下列规范规程和标准的有关要求：
1. 混凝土结构工程施工及验收规范（GB 50204-92）
2. 砌体工程施工及验收规范（GB 50203-98）
3. 设置钢筋混凝土构造柱多层砖房抗震技术规程（JGJ/T 13-94）
4. 建筑工程质量检验评定标准（GBJ 301-88）
（二）图集中除注明者外，在抗震设防建筑中，砖的强度等级应 ≥ MU7.5，砌筑砂浆的强度等级应 ≥ M2.5（具体按工程设计）。钢筋混凝土构件强度等级用C20，现浇用C15，钢筋为I级钢。木材一般为2级以上，杉松木含水率应不大于18%，凡木材与混凝土接触部分及预留木砖均应做防腐处理。金属构件应先涂防锈漆再面罩调合漆。木材及金属面的油漆品种、颜色按工程设计确定。

四、建材标准
1. 混凝土小型空心砌块（GB 8239-87）
2. 粉煤灰砌块（JC 239-91）
3. 烧结多孔砖（GB 13544-92）
4. 烧结空心砖和空心砌块（GB 13545-92）
5. 蒸压加气混凝土砌块（GB/T 11968-1997）
6. 住宅内隔墙轻质条板（JG 3029-95）
7. 钢丝网架水泥聚苯乙烯夹芯板（JC 623-1-1996）
注：图集中所选用的其它建筑材料其质量均应符合国家及地方颁布的相应建材产品质量标准并应有使用许可证。

五、长度标注单位
一般标注长度单位为：毫米（mm）

六、选用方法
1. 图集中的节点详图应按抗震设计规范中有关规定选用。选用时此图集与西南民用建筑结构通用图配套使用。
2. 选用本图集整页时其索引示例为：西南J112 X 页次。
3. 选用本图集中部分节点详图时其索引示例为：详图号 西南J112 XX 页次。

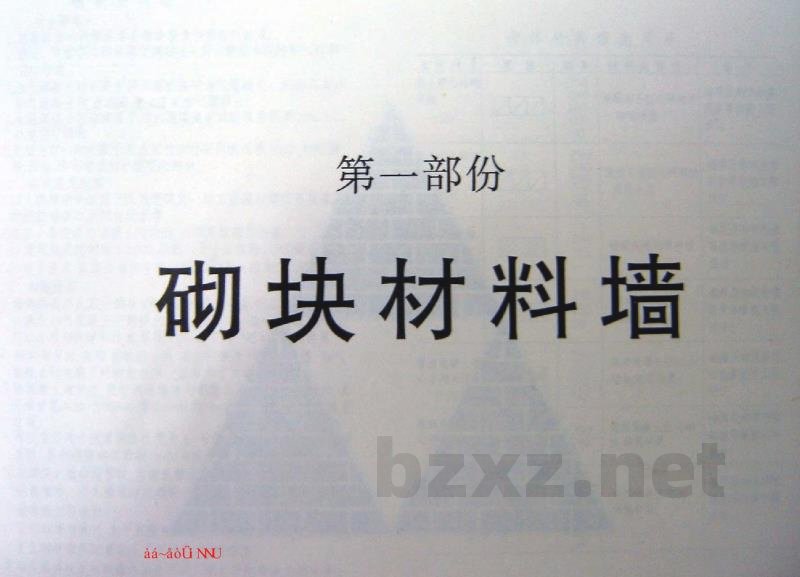

第一部分 砌块材料墙

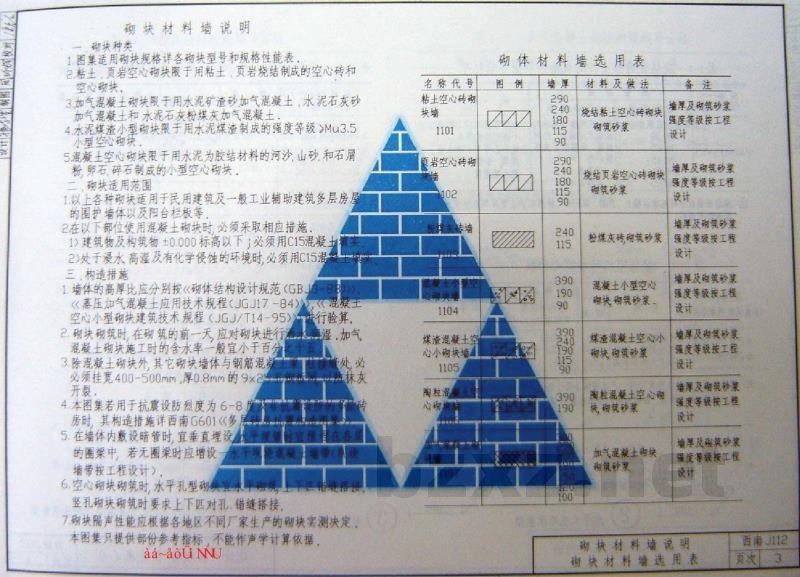

（一）砌块材料墙说明
1. 砂块种类：
- 粘土页岩空心砌块：限于用粘土、页岩烧结制成的空心砖和空心砌块。
- 加气混凝土砌块：限于用水泥矿渣砂加气混凝土、水泥石灰砂加气混凝土和水泥石灰粉煤灰加气混凝土。
- 水泥煤渣小型砌块：限于用水泥煤渣制成的强度等级 > MU3.5 小型空心砌块。
- 混凝土空心砌块：限于用水泥为胶结材料的河沙、山砂和石屑、粉卵石、碎石制成的小型空心砌块。
2. 适用范围：
- 以上各种砌块适用于民用建筑及一般工业辅助建筑多层房的围护构件以及阳台栏板等。
- 在以下部位使用混凝土砌块时必须采取相应措施：
1）建筑物及构筑物0.000标高以下必须用C15混凝土。
2）处于浸水、高湿及有化学侵蚀的环境时，必须用C15混凝土。
3. 构造施工：
- 墙体的高厚比应按《砌体结构设计规范》（GB 50008）及相关规程执行。
- 砌筑时应对砌块进行湿润，砌块施工时的含水率一般宜小于3%。
- 除混凝土砌块外，其它砌块墙体与钢筋混凝土接触部位必须挂设宽400-500mm、厚0.8mm的钢丝网，以防止开裂。
- 本图集若用于抗震设防烈度为6-8度房时需按构造详图施工。
- 在墙体内设置暗管时宜垂直埋设；若无构造柱时应增设构造柱。
- 空心砌块砌筑时，要求上下对孔，错缝搭接。
- 砌块隔声性能应根据各地区不同厂家生产的砌块实测决定，本图集仅提供参考指标，不能作声学计算依据。

（二）砌块材料墙选用表
| 名称 | 代号 | 墙厚(mm) | 材料及做法 | 备注 |
| :--- | :--- | :--- | :--- | :--- |
| 烧结粘土空心砖 | 1101 | 240/190/115 | 烧结粘土空心砖、砌筑砂浆 | 强度等级按设计 |
| 烧结页岩空心砖 | 1102 | 240/180/115 | 烧结页岩空心砖、砌筑砂浆 | 强度等级按设计 |
| 粉煤灰砖 | 1103 | 240/190/115 | 粉煤灰砖、砌筑砂浆 | 强度等级按设计 |
| 水泥煤渣小型空心砌块 | 1104 | 240/190/115 | 水泥煤渣小型空心砌块、砌筑砂浆 | 强度等级按设计 |
| 陶粒混凝土空心砌块 | 1105 | 240/190/115 | 陶粒混凝土空心砌块、砌筑砂浆 | 强度等级按设计 |
| 加气混凝土砌块 | 1106 | 240/190/115 | 加气混凝土砌块、砌筑砂浆 | 强度等级按设计 |

（三）砌块产品规格性能示例表

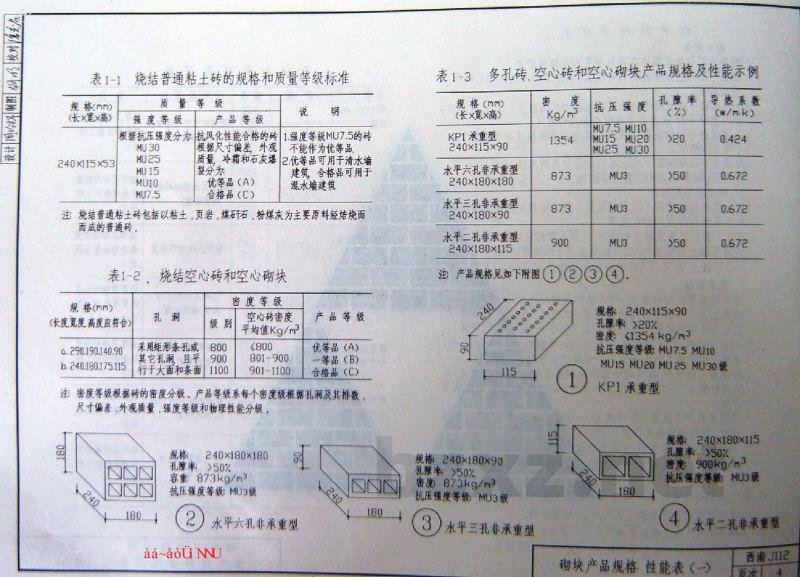

表1-3 多孔砖、空心砖和空心砌块产品规格及性能示例
| 产品名称 | 规格(mm)(长x宽x高) | 孔数/类型 | 密度(kg/m³) | 抗压强度 | 导热系数 |
| :--- | :--- | :--- | :--- | :--- | :--- |
| 烧结空心砖 | 240x180x180 | 水平六孔非承重型 | 873 | MU3-MU30 | 0.672 |
| 烧结空心砖 | 240x180x115 | 水平六孔非承重型 | 873 | MU3-MU30 | 0.672 |
| 烧结空心砖 | 240x180x90 | 水平三孔非承重型 | 873 | MU3-MU30 | 0.672 |
| 烧结空心砖 | 240x180x115 | 水平二孔非承重型 | 873 | MU3-MU30 | 0.672 |
| KP1承重型砖 | 240x180x115 | 水平二孔承重型 | 900 | MU3-MU30 | 0.424 |

表1-4 粉煤灰砖的规格及等级
规格(mm)：240x115x53；产品等级：优等品(A)、等品(B)、合格品(C)；强度等级：MU20, MU15, MU10, MU7.5。
