【辽93SJ002】 建筑拒水粉屋面防水构造

图集号：辽93SJ002
编制单位：辽宁省建筑标准设计研究院

一、设计说明
本图用于工业及民用建筑混凝土表面防水工程、有关楼地面、墙面、屋面等建筑部位的防水设计。其设计依据如下：
1. 辽宁省建设委员会 (1993) 59号关于对一批新型产品的通知。
2. 国家科委 (92) 间科成研第155号文关于“聚脲弹性体及其应用技术标准”的通知。
3. 国家建材工业部 (88) 51号文关于“建筑防水材料及其应用技术标准”的认定。
4. GB/T 18479 建筑防水涂料应用规程。

二、防水材料的性能与特点
1. 本图选用的防水材料为专利产品，其化学成分主要为有机高分子聚合物。
2. 防水涂料为白色涂状，具有耐候、耐热、耐冻、不粘结、无味、无毒、无害的特点，且不受基层裂缝影响，是一种性能优良的环保型新型防水材料。
3. 该材料的防水机理不同于传统的刚性防水或弹性防水。

三、技术要求
1. 防水层厚度：
- 一般工业及民用建筑薄层防水工程厚度约为10mm。
- 有特殊要求的屋面防水层厚度约为12~14mm。
2. 排水要求：
- 上人面坡度：不大于2%。
- 排水管间距：不大于24m。

四、构造设计说明
1. 材料规格：
- 增强材料（如无筋布）宽度为100~1200mm，克重不小于40g/m²。
- 保护层可采用细石混凝土（厚度约135mm）或块材铺贴。
2. 水泥砂浆配比：
- 防水层相关砂浆配比通常为水泥：细砂：水 = 1:3 或 1:4。

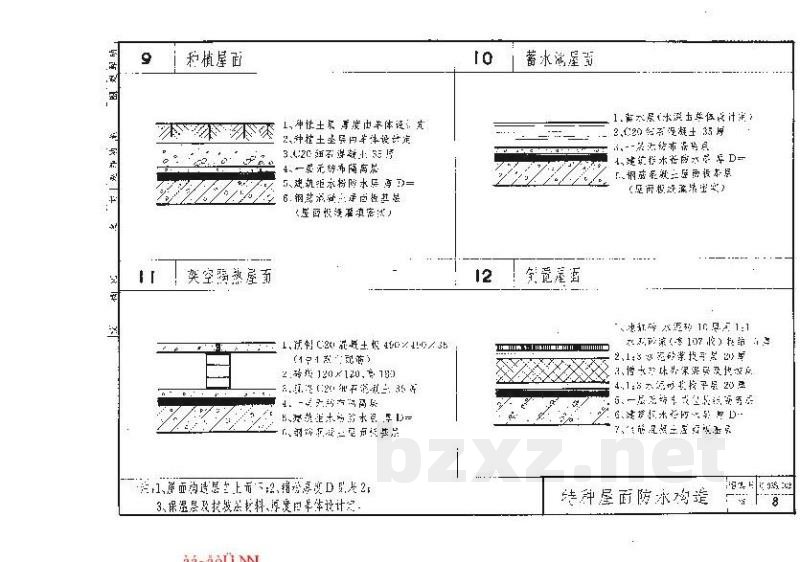

3. 屋面构造层次（自上而下）：
- 保护层（如水泥砂浆、细石混凝土或铺贴砖等）。
- 保温层。
- 隔汽层。
- 防水层。
- 找坡层（水泥砂浆）。
- 基层（混凝土板）。
4. 特殊部位构造：
- 檐口防水：包括现浇檐口板防水及预制檐口板防水，需采用防水涂料配合找平层及保护层进行构造处理。
