【02SS405-3】 给水塑料管安装

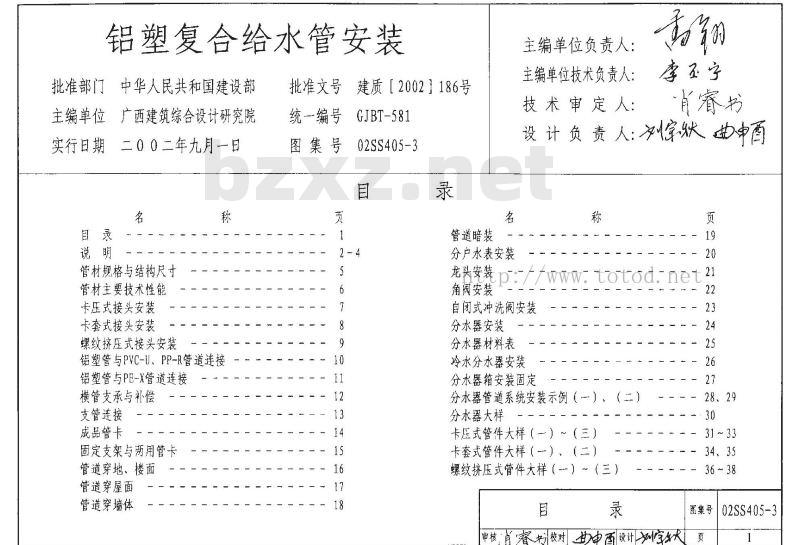

铝塑复合给水管安装
批准部门中华人民共和国建设部主编单位广西建筑综合设计研究院实行日期二00二年九月日
管材规格与结构尺寸
管材主要技术性能
卡压式接头安装
卡套式接头安装
螺纹挤压式接头安装
铝塑管与PVC-U、PP-R管道连接
铝塑管与PE-X管道连接
横管支承与补偿
支管连接—
成品管卡
固定支架与两用管卡
管道穿地、楼面
管道穿屋面
管道穿墙体
批准文号建质【2002】186号
统一编号
图集号
GJBT-581
02SS405-3
管道暗装
分户水表安装
主编单位负责人：
主编单位技术负责人：
技术审定人：
李圣字
肖睿书
设计 负责人：默中酉
龙头安装p://www:totod.net21
角阀安装
自闭式冲洗阀安装
分水器安装
分水器材料表
冷水分水器安装
分水器箱安装固定
分水器管道系统安装示例（一）、（二）分水器大样
卡压式管件大样（一）～（三）卡套式管件大样（）、（二）
螺纹挤压式管件大样（）～（三）目
审核，睿书校对中酉设计
-28、29
- 31 ~ 33
-34、35
图集号
02SS405-3

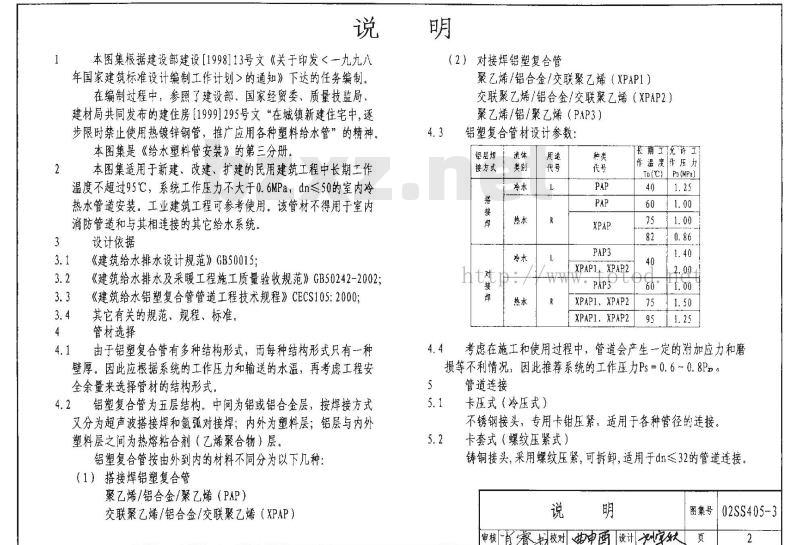

本图集根据建设部建设1998113号文《关于印发<一九九八年国家建筑标准设计编制工作计划的通知》下达的任务编制。在编制过程中，参照了建设部、国家经贸委、质量技监局建材局共同发布的建住房[1999]295号文“在城镇新建住宅中，逐步限时禁止使用热镀锌钢管，推广应用各种塑料给水管”的精神。本图集是《给水塑料管安装》的第三分册。本图集适用于新建、改建、扩建的民用建筑工程中长期工作温度不超过95℃，系统工作压力不大于0.6MPa，dn≤50的室内冷热水管道安装。工业建筑工程可参考使用。该管材不得用于室内消防管道和与其相连接的其它给水系统。3
设计依据
《建筑给水排水设计规范》GB50015：《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002：《建筑给水铝塑复合管管道工程技术规程》CECS105:2000；其它有关的规范、规程、标准，管材选择
由于铝塑复合管有多种结构形式，而每种结构形式只有一种壁厚。因此应根据系统的工作压力和输送的水温，再考虑工程安全余量来选择管材的结构形式。4.2
铝塑复合管为五层结构。中间为铝或铝合金层，按焊接方式又分为超声波搭接焊和氩弧对接焊；内外为塑料层；铝层与内外塑料层之间为热熔粘合剂（乙烯聚合物）层。铝塑复合管按由外到内的材料不同分为以下几种（1）搭接焊铝塑复合管
聚乙烯/铝合金/聚乙烯（PAP）
交联聚乙烯/铝合金/交联聚乙烯（XPAP）4.3
（2）对接焊铝塑复合管
聚乙烯/铝合金/交联聚乙烯（XPAP1）交联聚乙烯/铝合金/交联聚乙烯（XPAP2）聚乙烯/铝/聚乙烯（PAP3）
铝塑复合管材设计参数：
铝层焊
接方式
XPAP1,XPAP2
XPAP1、XPAP2
XPAP1，XPAP2
长期充锌工
作温度作压力
Ps(MPa)
考虑在施工和使用过程中，管道会产生一定的附加应力和磨损等不利情况，因此推荐系统的工作压力Ps=0.6～0.8P。5
管道连接
卡压式（冷压式）
不锈钢接头，专用卡钳压紧，适用于各种管径的连接。卡套式（螺纹压紧式）
铸铜接头，采用螺纹压紧，可拆卸，适用于dn≤32的管道连接，说明
图集号|02SS405-3
审核睿扫校对西设计秋页

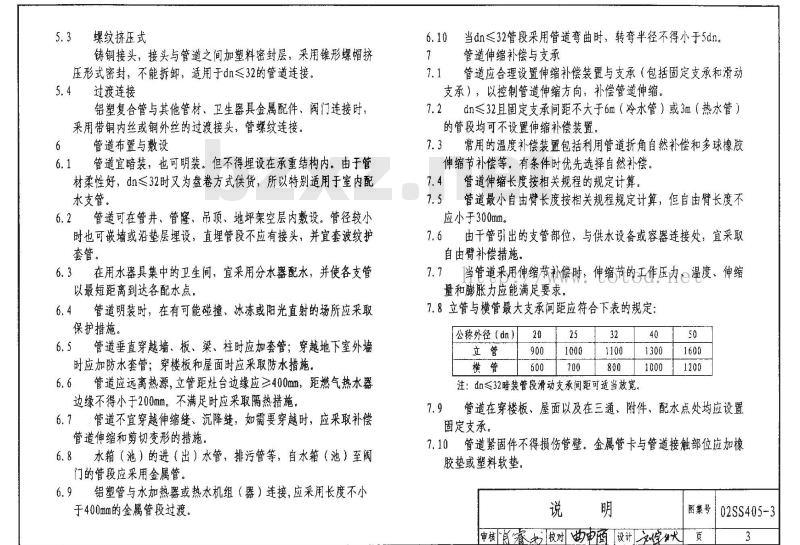

螺纹挤压式
铸铜接头，接头与管道之间加塑料密封层，采用锥形螺帽挤压形式密封，不能拆卸，适用于dn≤32的管道连接，5.4过渡连接
铝塑复合管与其他管材、卫生器具金属配件、阀门连接时，采用带铜内丝或铜外丝的过渡接头，管螺纹连接6管道布置与敷设
6.1管道宜暗装，也可明装。但不得埋设在承重结构内。由于管材柔性好，dn≤32时又为盘卷方式供货，所以特别适用于室内配水支管。
6.2管道可在管井、管隆、吊顶、地坪架空层内数设。管径较小时也可嵌墙或沿垫层埋设，直埋管段不应有接头，并宜套波纹护套管。
6.3在用水器具集中的卫生间，宜采用分水器配水，并使各支管以最短距离到达各配水点。
6.4管道明装时，在有可能碰撞、冰冻或阳光直射的场所应来取保护措施。
6.5管道垂直穿越墙、板、梁、柱时应加套管；穿越地下室外墙时应加防水套管：穿楼板和屋面时应采取防水措施，6.6管道应远离热源，立管距灶台边缘应≥400mm，距燃气热水器边缘不得小于200mm。不满足时应采取隔热措施。6.7，管道不宜穿越伸缩缝、沉降缝，如需要穿越时，应来取补偿管道伸缩和剪切变形的措施，
6.8水箱（池）的进（出）水管，排污管等，自水箱（池）至阀门的管段应来用金属管。
6.9铝塑管与水加热器或热水机组（器）连接，应采用长度不小于400mm的金属管段过渡
6.10当dn≤32管段采用管道弯曲时，转弯半径不得小于5dn7
管道伸缩补偿与支承
7.1管道应合理设置伸缩补偿装置与支承（包括固定支承和滑动支承），以控制管道伸缩方向，补偿管道伸缩7.2dn≤32且固定支承间距不大于6m（冷水管）或3m（热水管）的管段均可不设置伸缩补偿装置。7.3常用的温度补偿装置包括利用管道折角自然补偿和多球橡胶伸缩节补偿等。有条件时优先选择自然补偿。7.4管道伸缩长度按相关规程的规定计算.7.5管道最小自由臂长度按相关规程规定计算，但自由臂长度不应小于300mm。
7.6由干管引出的支管部位，与供水设备或容器连接处，宜采取自由臂补偿措施
7.7当管道采用伸缩节补偿时，伸缩节的工作压内温度、伸缩量和膨胀力应能满足要求。
7.8立管与横管最大支承间距应符合下表的规定公称外径（dn）
注：dn≤32暗装管段滑动支承间距可适当放宽40
7.9管道在穿楼板、屋面以及在三通、附件、配水点处均应设置固定支承。
7.10管道紧固件不得损伤管壁。金属管卡与管道接触部位应加橡胶垫或塑料软垫，
图集号02SS405-3
申核餐书校对曲电商设计伙

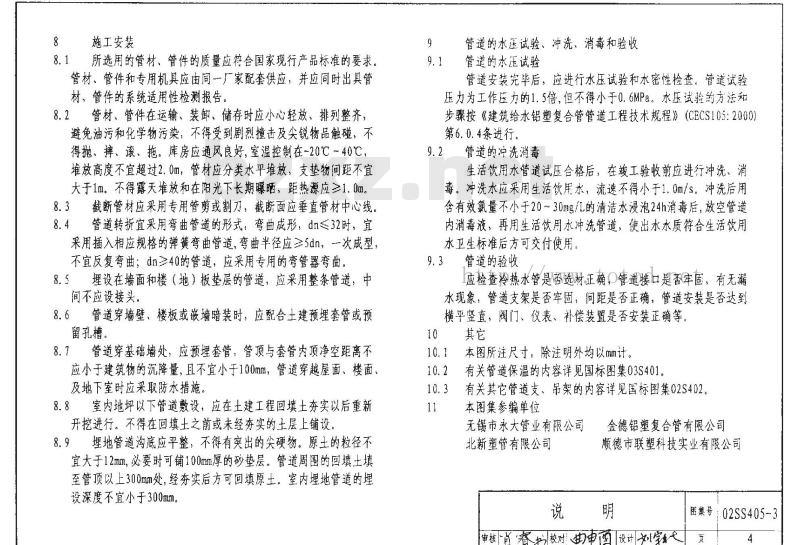

8施工安装
8.1所选用的管材、管件的质量应符合国家现行产品标准的要求。管材、管件和专用机具应由同一厂家配套供应，并应同时出具管材、管件的系统适用性检测报告。8.2管材、管件在运输、装卸、储存时应小心轻放、排列整齐，避免油污和化学物污染，不得受到剧烈撞击及尖锐物品触碰，不得抛、摔、滚、拖。库房应通风良好，室温控制在-20℃～40℃，堆放高度不宜超过2.0m，管材应分类水平堆放，支垫物间距不宜大于1m。不得露天堆放和在阳光下长期曝晒，距热源应≥1.0m8.3截断管材应采用专用管剪或割刀，截断面应垂直管材中心线8.4管道转折宜采用弯曲管道的形式，弯曲成形，dn≤32时，宜采用插入相应规格的弹簧弯曲管道，弯曲半径应≥5dn，一次成型：不宜反复弯曲；dn≥40的管道，应采用专用的弯管器弯曲。8.5埋设在墙面和楼（地）板垫层的管道，应采用整条管道，中间不应设接头。
8.6管道穿墙壁、楼板或嵌墙暗装时，应配合土建预埋套管或预留孔槽。
8.7管道穿基础墙处，应预埋套管，管顶与套管内顶净空距离不应小于建筑物的沉降量，且不宜小于100mm，管道穿越屋面、楼面、及地下室时应采取防水措施。
8.8室内地坪以下管道数设，应在土建工程回填土夯实以后重新开挖进行。不得在回填土之前或未经夯实的土层上铺设8.9埋地管道沟底应平整，不得有突出的尖硬物。原土的粒径不宜大于12mm，必要时可铺100mm厚的砂垫层。管道周围的回填土填至管顶以上300mm处，经夯实后方可回填原土。室内埋地管道的理设深度不宜小于300mm。
管道的水压试验、冲洗、消毒和验收9.1管道的水压试验
管道安装完毕后，应进行水压试验和水密性检查。管道试验压力为工作压力的1.5倍，但不得小于0.6MPa。水压试验的方法知步骤按《建筑给水铝塑复合管管道工程技术规程》（CECS105:2000）第6.0.4条进行。
9.2管道的冲洗消毒
生活饮用水管道试压合格后，在竣工验收前应进行冲洗、消毒。冲洗水应采用生活饮用水，流速不得小于1.0m/s。冲洗后用含有效氯量不小于20~30mg/L的清洁水浸泡24h消毒后，放空管道内消毒液，再用生活饮用水冲洗管道，使出水水质符合生活饮用水卫生标准后方可交付使用。
9.3管道的验收
应检查冷热水管是否选材正管道接口是否牢固，有无漏水现象，管道支架是否牢固，间距是否正确，管道安装是否达到横平竖直，阀门、仪表、补偿装置是否安装正确等10其它
10.1本图所注尺寸，除注明外均以mm计。10.2
有关管道保温的内容详见国标图集03S401。10.3
有关其它管道支、吊架的内容详见国标图集02S402。本图集参编单位
无锡市永大管业有限公司
北新塑管有限公司
金德铝塑复合管有限公司
顺德市联塑科技实业有限公司
图集号：02SS405-3
审核肖睿书校对申曾设计刘之！页4
PE塑料内层
内胶粘层
搭接焊铝管层
外胶粘层
PE塑料外层

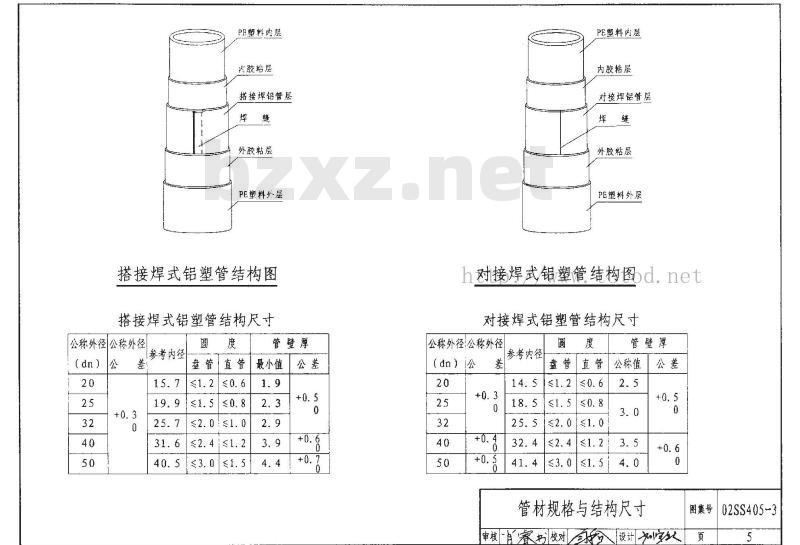

搭接焊式铝塑管结构图
搭接焊式铝塑管结构尺寸
公称外径公称外径
[参考内径
(dn）
管壁厚
最小值
PE塑料内层
内胶粘层
对接焊铝管层
外胶粘层
PE塑料外层
h对接焊式铝塑管结构图bd.net
对接焊式铝塑管结构尺寸
公称外径公称外径
参考内径
（dn）公
管壁厚
公称值
管材规格与结构尺寸
图集号
02SS405-3
申核自家书校对设计队
公称外径
(dn）
管环最小平
均剥离力
铝塑管焊
接方式
铝塑管主要力学性能
搭接焊式管材
管环径向拉力（N）
铝塑管品
种或型式
PAP3、PAP4
RDPB、PEX
爆破压力
（MPa）
对接焊式管材
耐拉拔性能（N）
管环经向拉力（N）
HDPE、PEX
铝塑管静液压强度试验
管材规格
(dn）
20～32
40、50
试验压力
2. 00(2.10)
1.93±0.05
.90 ±0.05
1. 50 ± 0. 05
试验温度
95 ± 2
爆破强度
（MPa）
试验时间
短期（1h）持久（800h）
应无破裂、局部
注：括号内数字系采用中密度聚乙烯（乙烯与辛烯共聚物）材料生产的铝塑管铝塑管冷热水循环试验
最高试验温度
75±10
最高试验温度
注：每次循环冷热水各15±1min试验压力
循环次数
球形膨胀、渗漏
每次循环时间
1.铝塑管的力学性能见表1：铝塑管的静液压试验要求见表2；铝塑管的冷热水循环试验要求见表3。
2．铝塑管内外层塑料为交联聚乙烯时，其交联度对于硅烷交联应不小于65%，对于辐射交联应不小于60%。
3.管材卫生性能应符合《生活饮用水输配水设备及防护材料安全性评价标准》（GB/T17219-1998）规定。
4．铝塑管及配套管件应按国家标准规定对其管W
露累统进行耐冷热尿循环性能和耐压力循环性能试验，管件与管材连接处的管材应无破损，管路系统应无泄漏，
5.铝塑管的线膨胀系数为0.025mm/m.℃C，导热系数为0.45W/m·K。
6铝塑管以盘卷或直管方式供货。盘卷铝塑管盘内径不得小于铝塑管外径的20倍，不得小于400mm。dn32mm的管材一般以盘卷方式供货。
管材主要技术性能
审核首睿书校对
设计天
图集号：02SS405-3
金属管或
器具接口
铝垫管
密封胶圈
套简（压紧前）
内丝直通本体
垫片直通本体
套筒（压紧后）
直通连接
铝塑管
内丝直通连接
管件或器具接口
Z222240
铝塑管
密封胶圈
活接头本体
活接头连接
http://ww说。明:otod.net
外丝直通本体
外丝直通连接
铝塑管
铝塑管
1．铝塑管与卡压式管件连接步骤a.将铝塑管口端部擦指干净；
b.采用专用整圆扩口器或绞刀将管口端部整圆扩口；
C.采用专用压紧工具压紧管件套筒。2．卡压式管件压紧后，不可拆卸，3．卡压式管件金属部件材料为不锈钢。卡压式接头安装
审核书校对质设计认学
图集号02SS405-3
铝塑管
管件或器具接口
密封胶圈
螺帽(拧紧前)
内丝直通本体
直通头部
直通连接
内丝直通连接
直通本体
铝塑管
螺帽(拧紧后)
管件或器具接口
外丝直通本体垫片铝塑管
外丝直通连接
ht说r明://totod.net
1．卡套式接头适用于dn≤32的管道连接2.铝塑管与卡套式管件连接步骤：将铝塑管口端部擦措干净；采用专用整圆扩口器或绞刀将管口端部整圆扩口；将卡套套入铝塑管端部；将铝塑管插入管接头头部；拧紧接头连接螺帽。3．卡套式管件拧紧后可以拆卸，但垫圈与管件紧适在一起，不能拆分。
4．卡套式管件金属部件材料为黄铜或不锈钢。卡套式接头安装
审核百睿控校对设计
图集号
02SS405-3
直通头部
密封胶圈
螺帽(拧紧前)
直通本体
直通连接
铝塑管
螺帽(拧紧后)
图集参（协）编单位的产品种类与规格管材生产种类及规格
公司名称
无锡市永大管业
有限公司
金德铝塑复合管
有限公司
北新塑管有限公司
顺德市联塑科技
实业有限公司
浙江铭仕管业
有限公司
昆山天星水暖
有限公司
搭接焊式
dn16 ~ 75
dn16-75
dn16~50
dn16~50
dn16 ~ 50
对接焊式
dn40 63
dn40、dn50
管件或器具接口
内丝直通本体
内丝直通连接
铝塑管
管件或器具接口
外丝直通本体
外丝直通连接
http://totod.net
说明：
铝塑管
1．铝塑管与螺纹挤压式管件连接步骤：将铝塑管口端部管件生产种类
卡套式
卡压式、卡套式
卡套式
卡套式
卡压式
卡套式
螺纹挤压式
擦指干净；采用专用整圆扩口器或绞刀将管口端部整圆：将铝塑管插入管接头头部；拧紧接头连接螺帽2.螺纹挤压式管件拧紧后，管件与铝塑管紧固在一起，不能拆分。
3．螺纹挤压式管件金属部件材料为黄铜。螺纹挤压式接头安装
申核首睿扩校对设计
图集号
02SS405-3
卡压式
外丝直通
卡压式
内丝直通
PVC-U或PP-R
内丝直通
PVC-U或PP-R
外丝直通
铝塑管
PVC-U或
PP-R管
主要材料表此图集内容来自标准下载网
dn×G= 20×1/2~1、25×1/2-1
32×1/2-11/4、40×11/4 ~2
50×11/4 ~2
dnxG=20×1/2-1、25×1/2-1
32×3/4-11/4、40×11/2
50×11/2、50×2
dn1×G=20×1/2、25×1/2
25×3/4、32×1、40×11/4
50×11/2
dn1×G=20x1/2. 25×1/2
w4t8toa
不锈钢
不锈钢
PVC-U或PP-R内
嵌黄铜或不锈钢
PVC-U或PP-R内
嵌黄铜或不锈钢
V50×11/2C
dn=20、25、32、40、50
dn1=20、25、32、40、50
铝塑复合
PVC-U或PP-R
铝塑管与接头的连接方式为卡压式连接：PVC-U管或PP-R管与接头的连接方式为胶粘剂（PVC-U管）或热熔（PP-R管）连接。
铝塑管与PVC-U、PP-R管道连接
图集号02SS405-3
审核自睿均校对设计划宝
卡压式
外丝直通
卡压式
内丝直通
内丝直通
外丝直通
主要材料表
dnxG= 20×1/2-1、25×1/2-l
32×1/2-11/4、40×11/4~2
50×11/4 ~2
dn×G-20x1/2~1. 25×1/2-1
32×3/4-11/4、40×11/2
50×11/2、50×2
dnlxG=20×1/2.20×3/4.25×1/225×3/4、25×1、32×3/4、32×140×3/4、50×3/4
dnl×G=20×1/2、20×3/4、25×1/225×3/4、25×l、32×1、40×3/450x3/4
dnl=20、25、32、40.50
铝塑管
PE-X管
dn=20、25、32、40、50
dn1=20、25、32、40、50
不锈钢
不锈钢
PE-X内嵌黄
铜或不锈钢
PE-X内嵌黄
铜或不锈钢
黄铜或不锈钢
铝塑复合
铝塑管与接头的连接方式为卡压式连接；PE-X管与接头的连接方式为卡箍式连接
铝塑管与PE-X管道连接
审核官睿书校对粉设计好
图集号
02SS405-3
≤6m（3m）
≤6m(3m)
U型补偿
Ⅱ型补偿
≤6m(3m)
6m（3m）
1.U型、L（）型补偿和ⅡI型立管支承型式仅用于管径（dn）≤32的管道连接
2.图中“GP\“HP\分别为固定支承及滑动支承的代号.3.图中用括号标注的数字仅用于热水管道，4.图中尺寸Lu为最小自由臂，Li为最大支承间距，5.管道两个固定支架间应有伸缩补偿，伸缩补偿形式根据设计要求采用，
6.U型或ⅡI型补偿可水平也可竖直安装7.冷、热水管共用支、吊架时，支吊架间距应根据热水管的确定。暗数直埋管道的支承间距为1000~1500mm。8.楼层间的滑动支架（\HP”）应均匀布置。A
≤6m（3m）
L（）型补偿
≤6m（3m）
L（二）型补偿
最小自由臂（La）及最大支承间距尺寸表dn
冷水管
热水管
详见13页
详见16页
详见16页
IⅡI型立管支承
详见16页
≥200
详见13页
详见16页
『型立管支承
管道支承与补偿
审核宵睿扫校对复
设计e
图集号
02SS405-3
