标准简介/下载排水工程
新02S3
排水工程
编制单位：乌鲁木齐建筑设计研究院（有限责任公司）
| 编制单位负责人： |
| 编制单位技术负责人： |
| 技术审定人： |
| 设计负责人： |

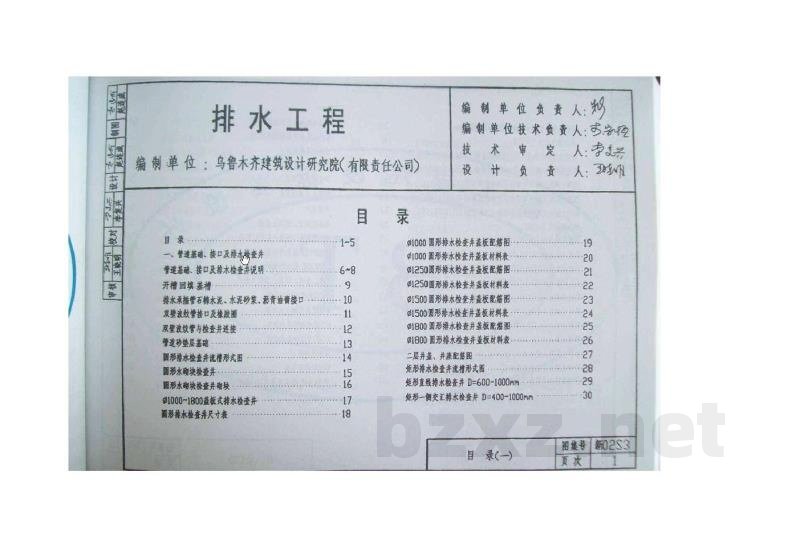

目录
| 目 录 | 页码 | 页码 | |
|---|---|---|---|
| 一、管道基础、接口及闭水检查井 | 1-5 | φ1000圆形雨水检查井盖板配筋图 | 19 |
| 管道基础、接口及闭水检查井说明 | 6-8 | φ1000圆形雨水检查井盖板材料表 | 20 |
| 开槽 回填 基础 | 9 | φ1250圆形雨水检查井盖板配筋图 | 21 |
| 沟槽底基础 石粉水泥、水泥砂浆、沥青油膏接口 | 10 | φ1250圆形雨水检查井盖板材料表 | 22 |
| 双壁波纹管接口及橡胶圈 | 11 | φ1500圆形雨水检查井盖板配筋图 | 23 |
| 双壁波纹管与砼管井连接 | 12 | φ1500圆形雨水检查井盖板材料表 | 24 |
| 管道护层后基础 | 13 | φ1800圆形雨水检查井盖板配筋图 | 25 |
| φ1800圆形雨水检查井盖板材料表 | 26 | ||
| 圆形雨水检查井建槽形大图 | 14 | 二层井盖、井座配筋图 | 27 |
| 圆形雨水检查检查井 | 15 | 矩形雨水检查井建槽形大图 | 28 |
| 圆形雨水检查井砌块 | 16 | 矩形直线雨水检查井 D=600-1000mm | 29 |
| φ1000~1800盖板式雨水检查井 | 17 | 矩形一侧支管雨水检查井 D=400-1000mm | 30 |
| 圆形雨水检查井尺寸表 | 18 | ||
| 图签号 | 新02S3 |
|---|---|
| 页 次 | 1 |
[图片]
用于普通下水
中型隔震支柱
| 支承柱规格尺寸表 | ||||||
|---|---|---|---|---|---|---|
| 立柱 |
型号 | 直径 (mm) | H1 | H2 | D3 | L1 |
| 甲 | 8.00 | 195~240 | 130 | 760 | 320 | |
| 乙 | 8.50 | 195~240 | 130 | 760 | 320 | |
| 丙 | 9.50 | 195~240 | 130 | 760 | 320 | |
| 立柱 |
型号 | 直径 (mm) | H1 | H2 | D3 | L1 |
| 甲 | 9.00 | 195~240 | 130 | 760 | 320 | |
| 乙 | 9.50 | 195~240 | 130 | 760 | 320 | |
| 丙 | 10.50 | 195~240 | 130 | 760 | 320 | |
用于普通下水
