标准简介/下载福建省建筑标准设计
防空地下室门框墙结构图
(五级人防)
DBJT13-43
闽97G114
福建省建筑标准设计办公室
1977.9
防空地下室门框墙结构图
(五级人防)
|
|||||||||||||||
| 实行日期： | 1998年3月 | ||||||||||||||
| 主编单位负责人：斯志春 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主编单位技术负责人：陈蓉 | |||||||||||||||
| 参编单位技术负责人：冯继秀 杜伟传 | |||||||||||||||
| 审校人： | 陈蓉 | ||||||||||||||
| 设计负责人： | 林二阳 | ||||||||||||||
目录

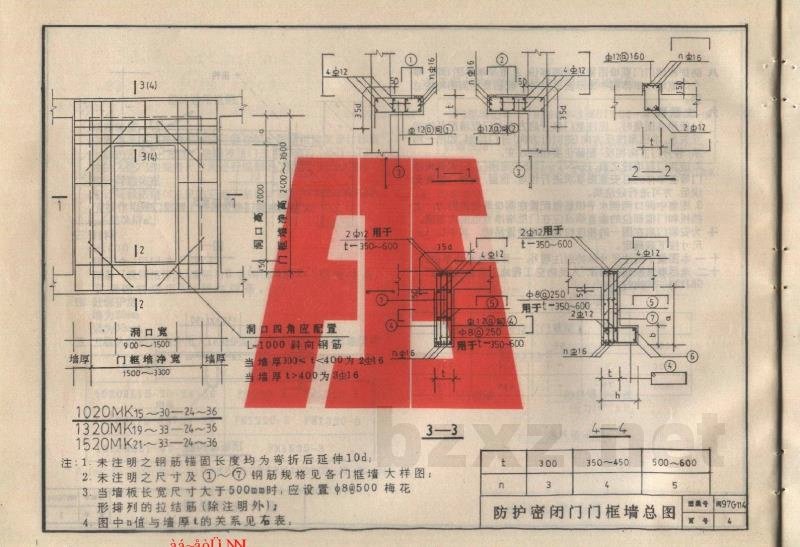

| 页码 | |
|---|---|
| 目录 | 1 |
| 设计选用说明 | 2-3 |
| 防护密闭门门框墙总图 | 4 |
| 1020门框墙大样 | 5-10 |
| 1320门框墙大样 | 11-17 |
| 1520门框墙大样 | 18-23 |
| 防爆波活门门框墙，配筋平面，3-3剖面 | 24 |
| 防爆波活门门框墙：1-1剖面，2-2剖面 | 25 |
福建省工程概预算员
闽G01Q798
建筑工程专业
| 目录 | |
|---|---|
| 图集号：闽97G114 | 页码：1 |
aa-àòÜ NL

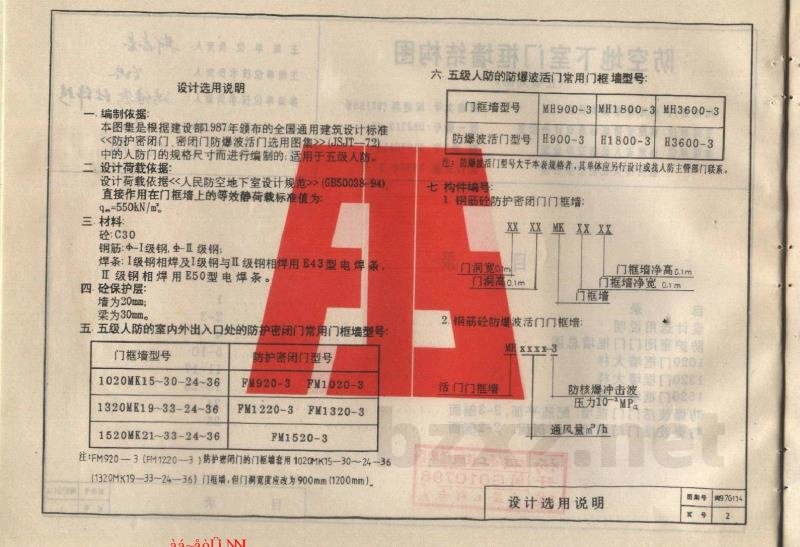

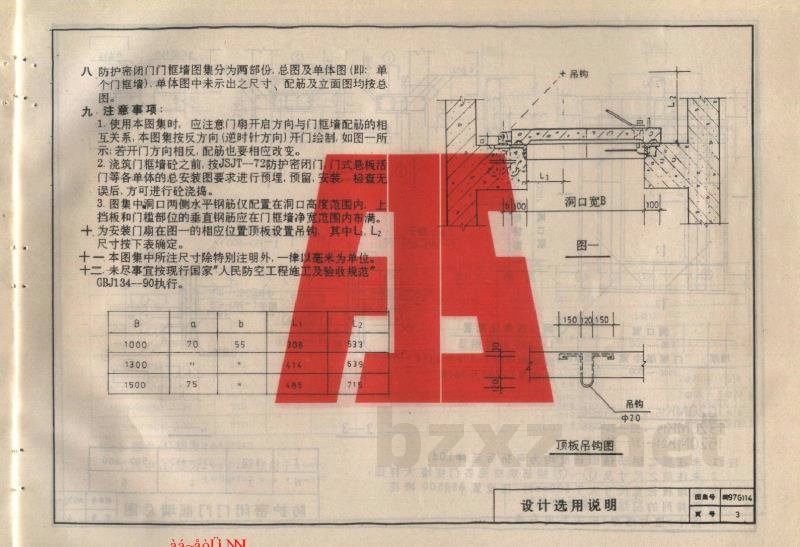

设计选用说明
一 编制依据:
本图集是根据建设部1987年颁布的全国通用建筑设计标准
《防护密闭门、密闭门防爆波活门选用图集》(JSJT-72)
中的人防门的规格尺寸而进行编制的,适用于五级人防。
二 设计荷载依据:
设计荷载依据《人民防空地下室设计规范》(GB50038-94),
直接作用在门框墙上的等效静荷标准值为
q_e = 550kN/m²
三 材料:
砼:C30
钢筋:Φ-I级钢, Φ-II级钢;
焊条:I级钢相焊及I级钢与II级钢相焊用E43型电焊条,
II级钢相焊用E50型电焊条。
四 砼保护层:
墙为20mm.
梁为30mm.
五 五级人防的室内外出入口处的防护密闭门常用门框墙型号:
| 门框墙型号 | 防护密闭门型号 | |
|---|---|---|
| 1020MK15-30-24-36 | FM920-3 | FM1020-3 |
| 1320MK19-33-24-36 | FM1220-3 | FM1320-3 |
| 1520MK21-33-24-36 | FM1520-3 | |
注：FM920-3 (FM1220-3) 防护密闭门的门框墙备用1020MK15-30-24-36
(1320MK19-33-24-36) 门框墙,但门洞宽度应改为900mm (1200mm)。
六、五级人防的防爆波活门常用门框墙型号:
| 门框墙型号 | MH900-3 | MH1800-3 | MH3600-3 |
|---|---|---|---|
| 防爆波活门型号 | H900-3 | H1800-3 | H3600-3 |
注：防爆波活门型号大于本表规格者，其墙体应另行设计或与人防主管部门联系。
七 构件编号:
- 钢筋砼防护密闭门门框墙
[图片]
注：图中包含标注如“门洞宽”、“门洞高”、“门框墙净高”、“门框墙净宽”等，具体尺寸数值因图像模糊不予猜测。
- 钢筋砼防爆波活门门框墙
[图片]
注：图中包含标注如“防核爆冲击波 压力10~MPa”、“通风量m³/h”等。
| 设计选用说明 | 图号 MG76/14 | |
| 页次 2 | ||
