【皖2005J712】 可控气流百叶窗

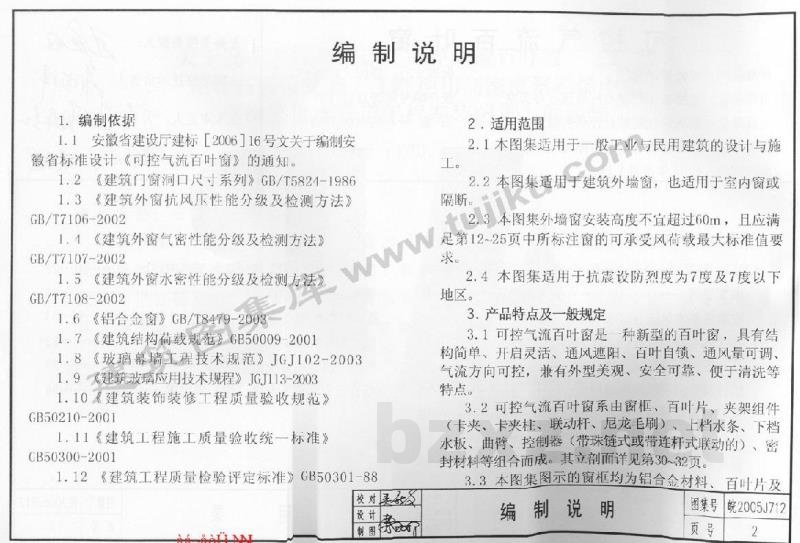

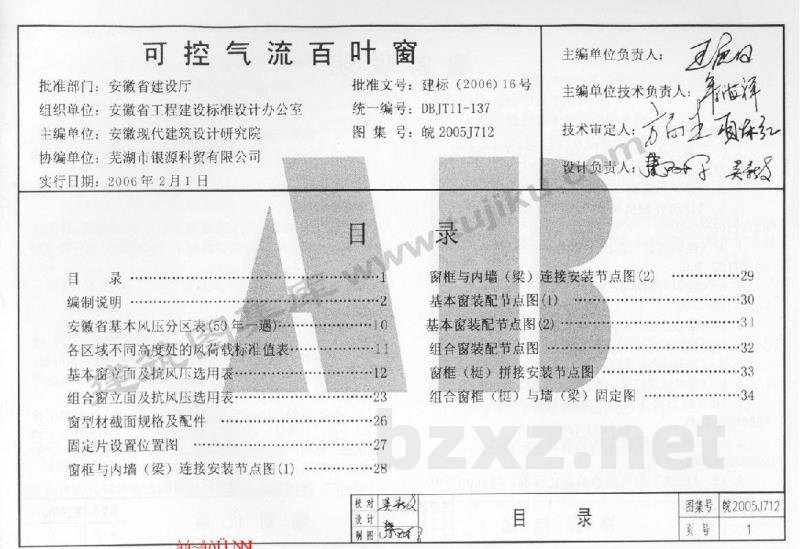

安徽省工程建设标准设计 可控气流百叶窗 统一编号：DBJT11-137 建筑图 安徽省工程建设标准设计办公室2006.2合肥 aaaou com 图集号：皖2005J712 可控气流百叶窗 批准部门：安徽省建设厅 组织单位：安徽省工程建设标准设计办公室主编单位：安徽现代建筑设计研究院协编单位：芜湖市银源科贸有限公司实行日期：2006年2月1日 目 录 编制说明 安徽省基本风压分区表（50年一遇）各区域不同高度处的风荷载标准值表基本窗立面及抗风压选用表 组合窗立面及抗风压选用表 窗型材裁面规格及配件 固定片设置位置图 窗框与内墙（梁）连接安装节点图（1)aa~aou 批准文号：建标（2006）16号 统一编号：DBJT11-137 图集号：皖2005J712 日 主编单位负责人： 家府 主编单位技术负责人：年海泽 技术审定人：方高主夏体孔 设计负责人：捷子吴 NW录 窗框与内墙（梁）连接安装节点图（2）29 基本窗装配节点图（1） 基本窗装配节点图（2） 组合窗装配节点图 12 ·26 ·27 28 校对美 设计 制图 窗框（挺）拼接安装节点图 组合窗框（）与墙（梁）固定图目录 图集号 页号 ·30 3 ·32 33 ··34 皖2005J712 1.编制依势 编制说明 2适用范围 1.1安徽省建设厅建标［2006】16号文关于编制安徽省标准设计《可控气流百叶窗》的通知。1.2《建筑门窗洞口尺寸系列》GB/T5824-19861.3《建筑外窗抗风压性能分级及检测方法》GB/T7106-2002 W 1.4《建筑外窗气密性能分级及检测方法》GB/T7107-2002 1.5《建筑外窗水密性能分级及检测方法》GB/T7108-2002 1.6《铝合金窗》GB/T8479-20031、7《建筑结构荷载规范》GB50009-20011.8《玻璃幕墙工程技术规范》JGJ102-20031.9《建筑玻璃应用技术规程》JGJ113-20031.10《建筑装饰装修工程质量验收规范》GB50210-2001 111《建筑工程施工质量验收统一标准》GB50300-2001 1：12《建筑工程质量检验评定标准》GB50301-88校对美 设计 制图 aa-aou L。 2.1本图集适用于一般工业与民用建筑的设计与施2.2本图集适用于建筑外墙窗，也适用于室内窗或混断。 +2.3本图集外墙窗安装高度不宜超过60m，且应满足第12~25页中所标注窗的可承受风荷载最大标准值要求 2.4本图集适用于抗震设防烈度为7度及7度以下地区。 3.产品特点及一般规定 3.1可控气流百叶窗是种新型的百叶窗，具有结构简单、开启灵活、通风遮阳、百叶自锁、通风量可调、气流方向可控，兼有外型美观、安全可靠、便于清洗等特点。 3.2可控气流百叶窗系由窗柜、百叶片、夹架组件（卡夹、卡夹柱、联动杆、尼龙毛刷）、上档水条、下档水板、曲臂、控制器（带珠链式或带连杆式联动的）、密封材料等组合而成。其立剖面详见第30~32页。3.3本图集图示的窗框均为铝合金材料、百叶片及图集号皖20C5J712 编制说明 页号 2 对应固定玻璃窗为6mm厚普通平板玻璃或钢化玻璃、控制器为连杆式、不带纱窗为标准编制的。当采用窗框为木材（或塑钢或彩钢）、高位窗为珠链式控制器或带有纱窗的可控气流百叶窗时，用户可委托生产厂家加工制作。其他百叶片材料可参照表8.2.2选用。3.4窗型材截面规格及配件详见第26页。3.5窗的安全防护措施应符合下列要求（1）安装在易于受到人体或物体碰撞部位的建筑玻安全玻璃。 3.6室内窗的密封条可根据工程性质是否安装，在单体工程设计中应予以说明： 3.7密封条主要有橡胶条和塑料条。3.8密封胶主要有硅酮胶、聚硫胶、聚氨脂胶及内烯酸脂胶等。各项性能指标应符合国家现行标准规定。3.9建筑物底层外窗等部位需要安装防护栅栏的，出单体工程设计确定。 WW件能及保测性能应符合国家现行标准规定，满定使用功310可控气流百叶窗抗风压性能、气密性能、水密璃，如用于落地窗、玻璃隔断等，应采取有效防护措施（2）对丁碰撞后可能发生高处人体或玻璃坠落的情能要求。 况，如楼梯平台处采光窗，必须采用可靠的护栏。（3）人群集中的公共场所和运动场所中装酒配的窗玻璃：a）其固定玻璃应采用安全玻璃（钢化玻璃厚度≥6mm、夹层玻璃厚度≥6.38mm）b）其玻离百叶片应采用厚度三10mm钢化玻璃。建 （4）用于室内隔断应采用安全玻璃（5）单块固定玻璃采用普通平板玻璃（含浮法、LoW-E、热反射镀膜玻璃），当其面积人于0.9m时，玻璃厚度应改为8mm。 （6）七层及七层以上的外墙窗，玻璃百叶片应采用校对美之 设计 aa-aoti 3.11本图集未注期明的尺寸单位均以毫米（mm）为单位。 4材料要求 4.1铝合金型材应符合《铝合金建筑型材》GB/T5327及《铝合金门窗》021603-1的要求。42非金属应符合下列要求。 4.2.1《普通平板玻璃》GB/T4874.2.2《浮法玻璃》GB11614 4.2.3《热反射玻璃》JC693 4.2.4《着色玻璃》CB/T18701 4.2.5《钢化玻璃》GB/T9963 编制说明 图集号 皖2005J712 页号 3 4.2.6《夹层玻璃》GB9962 4.2.7《聚内烯密封毛条》IC/T6354.2.8《塑料门窗用密封条》GB/T120024.2.9《硅酮建筑密封胶》GB/T146834.2.10《建筑窗用弹性密封剂》TC4854.2.11《窗纱型式尺寸》QB/T38824.2.12《窗纱技术条件》QB/T3883mm，且不得有明显划痕和深度≥0.5mm、长度≥2mm的局部缺口。 5.4百叶片长边方向每边应进行磨边，倒角磨边深度以1.0mm为宜。 5.5百叶片处于闭合状态时，其上下搭接长度应在8mm~10mm，相邻百叶片长度范围内的闭合问隙应≤0.3mm、高低差应≤10mm。 4.3紧固件应符合下列要求。 5.6，百叶片处于闭合状态时，百叶片的不锈钢夹板www 4.3.1《十字槽盘头自攻螺钉》GB/T8454.3.2《十字槽沉头自攻螺钉》GB/T8464.3.3《十字槽半沉头自攻螺钉》GB/T8474.3.5《金属胀锚螺栓》、《射钉》GB8595.技术要求 5.1铝合金型材受力杆件壁厚应≥1.4mm。5.2铝合金型材表面处理应符合下列规定：（1）阳极氧化膜厚度为≥15um：（2）电泳涂漆膜厚度为B级： （3）粉沫喷涂厚度为40um~120um；（4）氟碳漆喷涂厚度为≥40um：表面处理颜色按设计要求或订货合同规定。5.3百叶片规格应符合宽度≤110mm、长度≤900校对美我 设计 aa-aouw 制图摄究 两端部与窗框内侧应保持约1.0mm的间隙，百叶片与不5.7百叶片处于闭合状态时，其平面与窗框外侧长向高低差应≤1.0mm。 5.8百叶片与不锈钢夹板之间应涂抹结构胶，其脱力应≥50N。 5.9百叶片闭合传动装置应灵活并能自锁，控制器摇把的摇动力应≤1ON 5.10单扇窗内所有百叶片闭合应同步，无明显滞留现象。 5.11控制器安装高度为350mm，即从窗底框内侧起算至控制器的中心线的位置 5.12单个控制器有效控制可控气流百叶窗高度为≤1600mm 编制说明 图集号 皖2C05J712 页号 4 靠。 5.13五金配件安装位胃应正确、数量齐全、安装牢5.14五金件应开启灵活，具有足够的强度和刚度，满足窗的机械力学性能要求。 5.15当设计的窗为非标准尺寸时，设计人员应加以说明，由生产厂家另行加工制作。6.施工及安装要求 6.1窗安装应采用先在墙体预留洞口，后安装窗柜的方法，即：在墙体砌筑完成、砂浆干硬之后，粉刷层WW 施工之前，做好窗框安装工作。严禁边安装边砌筑或先安装后砌筑的施工方法。 6.2窗安装之前应对窗洞口尺寸进行检验。6.3安装步骤 6.3.1确定洞口的中垂线， 多层建筑可从顶层次 垂吊，并逐层作出标记 6.3.2确定窗框的中垂线，将窗杠装入洞口，使二者中垂线落在同一直线上。 6.3.3用于外墙窗应居墙中安装，用于室内窗可居墙中或平墙内（外）侧安装。 6.3.4窗框固定片设置位置详见第27页6.3.5固定片应采用Q235冷轧钢板，表面应进行镀锌处理，其厚度≥1.5mm，宽度≥20mm。校对美 设计 aa- aou 6.3.6固定片与窗框连接，每边应不少十2个Φ4×16mm自攻螺钉或Φ5x18mm拉铆钉固定，并与窗框垂直，且固定片最人间距应≤400mm 6.3.7窗框与墙（梁）连按接安装详见第28、29页和关节点。 6.3.8为了便于安装窗框，安装时应先固定上框，下框四角及中部用木楔临时固定，然后按基准线的要求，依次调整水平度、垂直度、直角度及平整度，待符合安装要求后，方可固定窗其它的固定片。6.3.9窗框与墙体之间，应采用PU发泡胶不间断地填充，填充完成后，可撤掉临时固定木梗，不的空院处也应填充发泡胶。 6.3.10本图集中窗洞口粉刷，应采用1:2.5水泥砂浆粉刷，粉刷厚度为25mm，与窗框咬合厚度约为10mm，粉刷后天内不得碰撞或振动窗框。6.3.11外墙窗框与墙、梁间应采用外防水做法，在紧贴窗框外侧周圈粉刷层上应顶留3mm~5mm宽，5mm~8mm深的槽沟，待水泥砂浆粉刷干硬后，在槽沟内填充中性硅酮防水密封胶，不得中断。6.3.12窗内一侧窗框与墙、梁按缝处，也应采用中性硅酮密封胶整圈打胶处理。打胶前应先清理基层，清除粉尘，打胶时要厚薄一致，不得中断。编制说明 图集号皖2005J712 页号 5
