【辽96J706】 铝合金推拉窗（45系列 XH型）辽宁省地方规范

辽宁省建筑标准设计
铝合金推拉窗 45系列XH型
统一编号：DBJT05-109
图集号：辽96J706
批准部门：辽宁省建设厅
主编单位：辽宁省建筑标准设计研究院
实行日期：1996年4月15日

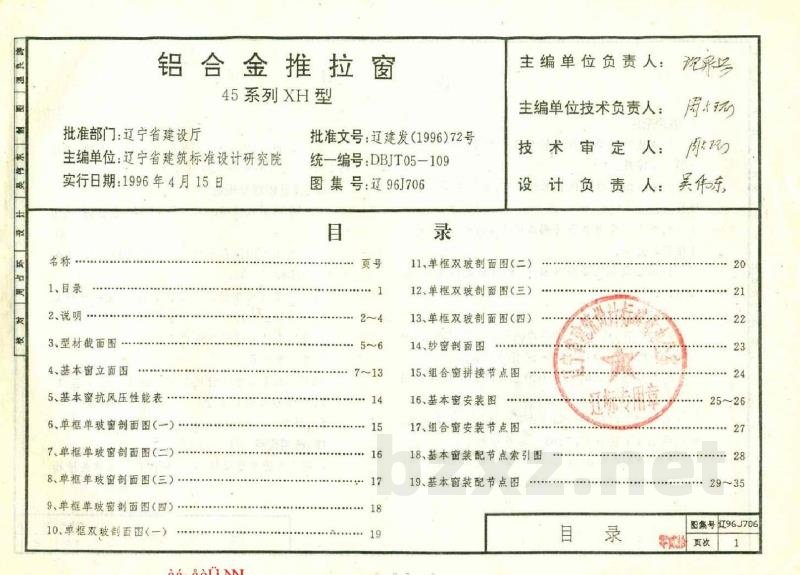

目录
1. 说明
2. 型材截面图
3. 基本窗立面图
4. 基本窗抗风压性能表
5. 单框单玻窗剖面图（一）
6. 单框单玻窗剖面图（二）
7. 单框单玻窗剖面图（三）
8. 单框单玻窗剖面图（四）
9. 单框双玻剖面图（一）
10. 单框双玻剖面图（二）
11. 单框双玻剖面图（三）
12. 单框双玻剖面图（四）
13. 纱窗剖面图
14. 组合窗拼接节点图
15. 基本窗安装图
16. 组合窗安装节点图
17. 基本窗装配节点索引图
18. 基本窗装配节点图

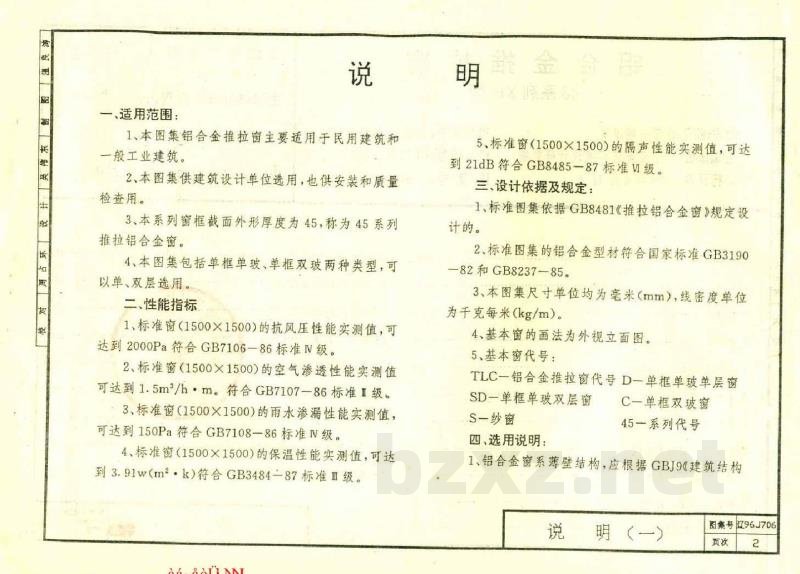

一、适用范围
1. 本图集铝合金推拉窗主要适用于民用建筑和一般工业建筑。
2. 本图集供建筑设计单位选用，也供安装和质量检查用。
3. 本系列窗框截面外形厚度为45，称为45系列推拉铝合金窗。
4. 本图集包括单框单玻、单框双玻两种类型，可以单、双层选用。

二、性能指标
（标准窗 1500×1500）
1. 抗风压性能实测值：可达到2000Pa，符合GB7106-86标准N级。
2. 空气渗透性能实测值：可达到1.5m²/h·m，符合GB7107-86标准I级。
3. 雨水渗漏性能实测值：可达到150Pa，符合GB7108-86标准IV级。
4. 保温性能实测值：可达到3.91 W/(m²·K)，符合GB3484-87标准Ⅲ级。
5. 隔声性能实测值：可达到21dB，符合GB8485-87标准V级。

三、设计依据及规定
1. 标准图集依据GB8481《推拉铝合金窗》规定设计。
2. 标准图集的铝合金型材符合国家标准GB3190—82和GB8237-85。
3. 本图集尺寸单位均为毫米（mm），线密度单位为千克每米（kg/m）。
4. 基本窗的画法为外视立面图。
5. 基本窗代号：
TLC—铝合金推拉窗
D—单框单玻单层窗
S—单框单玻双层窗
C—单框双玻窗

四、选用说明
1. 铝合金窗系薄壁结构，应根据GBJ9《建筑结构荷载规范》结合GB7106《建筑外窗抗风压性能分级及其检测方法》按50年一遇瞬时风速的风压选用（约2.5倍基本风压）。
2. 本图集产品为基本型，如用户另有要求或超越本图集规定范围时可与制造厂商另行签订技术协议。

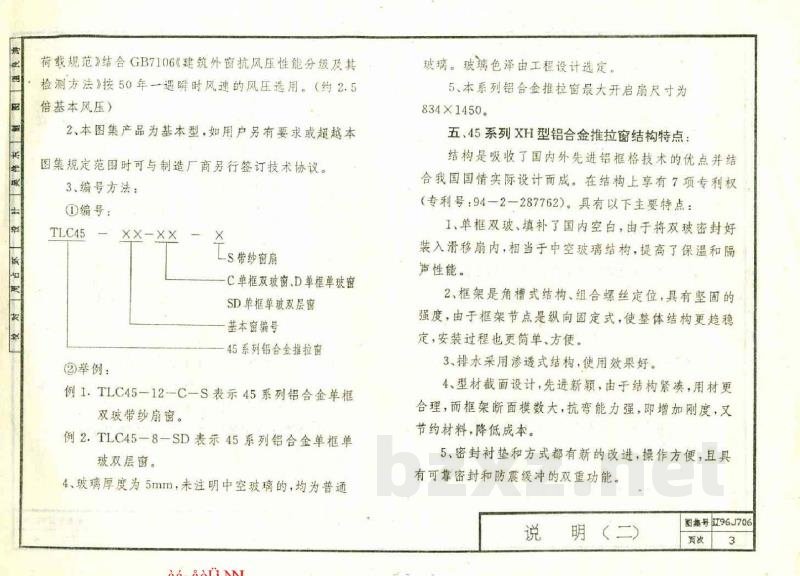

3. 编号方法：
编号格式：基本窗编号-开口尺寸-类型-是否带纱窗
例1：TLC45-12-C-S 表示45系列铝合金单框双玻带纱扇窗。
例2：TLC45-8-SD 表示45系列铝合金单框单玻双层窗。
4. 玻璃厚度为5mm，未注明中空玻璃的，均为普通玻璃。玻璃色泽由工程设计选定。
5. 本系列铝合金推拉窗最大开启扇尺寸为834×1450。

五、45系列XH型铝合金推拉窗结构特点
该结构吸收了国内外先进铝框格技术的优点并结合我国国情实际设计而成，具有以下主要特点：
1. 单框双玻设计，填补了国内空白。通过将双玻密封装入滑移扇内，相当于中空玻璃结构，提高了保温和隔声性能。
2. 框架采用角槽式结构、组合螺丝定位，具有坚固的强度；框架节点为纵向固定式，使整体结构更趋稳定，安装简便。
3. 排水采用渗透式结构，使用效果好。
4. 型材截面设计先进，结构紧凑，用材合理；框架断面模数大，抗弯能力强，在增加刚度的同时节约了材料并降低了成本。
5. 密封衬垫和方式经过改进，操作方便，具有可靠密封和防震缓冲的双重功能。
6. 锁结构新型，采用三重沟槽及锁紧扣结合，锁紧安全可靠，安装固定部位可根据需要随时调整。
7. 推拉灵便，设置有工作滚轮及备用滚轮，方便用户更换。
8. 窗下框设排水孔及挡风尘块，能及时排除雨水，阻挡风尘，增加水密性和气密性。

六、包装、运输、贮存
1. 包装：
① 根据工程需要，产品装饰面应采用保护胶带贴封。
② 产品应采用无腐蚀性软质材料包紧扎牢。
③ 包装箱应有足够强度，产品应立放于箱内，保证相互之间不发生窜动。
2. 运输：
① 装运产品的运输工具应保持清洁，并采取防雨措施。
② 产品应采用合适的方式装卸，确保产品不变形、表面完好无损。
3. 贮存：
① 产品应放置在通风、干燥的地方，严禁与酸、碱、盐等有腐蚀性的物质接触。
② 产品露天存放时应加蓬布保护。产品不能直接接触地面，底部应垫高100mm以上。箱体堆置一般不超过两层。

七、安装要求
1. 墙体与窗框联接方式：
① 预埋件焊接联接：适用于钢筋混凝土结构。
② 膨胀铁脚联接：适用于砖墙结构。
③ 金属膨胀螺栓联接：适用于钢筋混凝土结构。
④ 射钉联接：适用于钢筋混凝土结构。
2. 若有特殊安装要求（如轻质墙体材料），用户可与生产厂家另行商议。
3. 根据饰面材料的不同导致安装缝隙尺寸变化，由门窗生产厂按工程设计要求调整窗的构造尺寸。
4. 窗的安装位置、推拉方向与安装联接方式应符合本图集规定及建筑工程设计要求。

八、参编单位
沈阳心合铝门窗研究所

九、型材数据参考
代号 L04501A: 线密度 0.58kg/m
代号 L04506B: 线密度 0.54kg/m
代号 L04504A: 线密度 0.22kg/m
代号 L04504B: 线密度 0.38kg/m
代号 L04511A: 线密度 0.68kg/m
代号 L04503A: 线密度 0.42kg/m
代号 L04506A: 线密度 0.60kg/m
代号 L04505B: 线密度 0.41kg/m
代号 L04505A: 线密度 1.2kg/m
