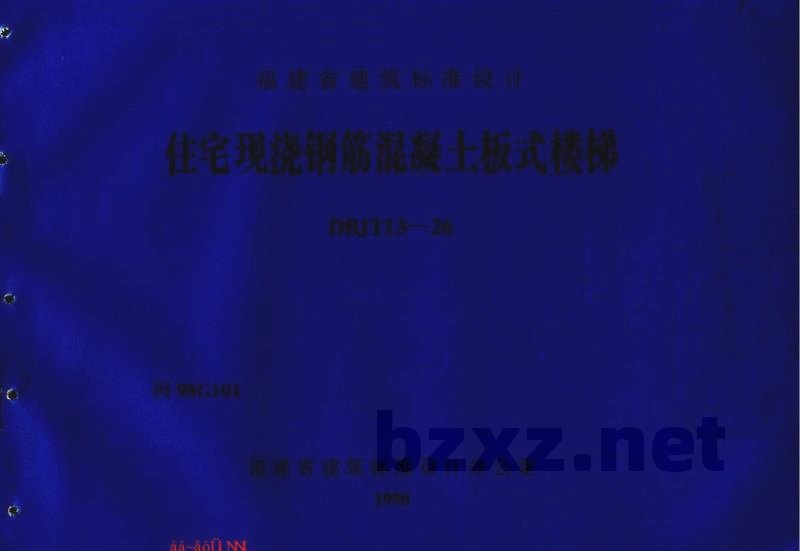

标准简介/下载福建省建筑标准设计
住宅现浇钢筋混凝土板式楼梯
DBJT13—26
闽 98G101
福建省建筑标准设计办公室
1998
前言
在住宅和宿舍等民用建筑物中，楼梯是主要的竖向通道，它的设计看似简单却又极其繁琐。如果每一项单体工程楼梯都一一设计，不仅带来重复性的劳动，增加设计人员的工作量，而且避免了不了各自行设计中存在的不一致性；使梯种类有许多共同点，可以加以分类、归纳、统一设计，编制成标准设计，方便设计人员选用。这样在单体工程设计中，可以把楼梯设计得经济合理，又可以避免不必要的重复而又极其繁琐的劳动，缩短设计周期，提高出图效率，以取得良好的社会效益和经济效益。
原省标闽93G101《现浇钢筋混凝土板式楼梯》图集自1993年出版发行以来，各地用户对该图集中存在的问题提出许多宝贵意见。为此，我办根据现行国家新规范及用户反馈意见，组织有关设计人员对原省标闽93G101《现浇钢筋混凝土板式楼梯》图集作了全面修改和完善，并经过建委组织省标审查委员会全体委员的讨论和审查。修改后的新版省标闽98G101《住宅现浇钢筋混凝土板式楼梯》图集，不但修正和完善了原图集的不足或缺缺点部分，同时还补充了许多新内容：将砖混结构与框架结构的楼梯分开表示；看图方便简单；增加了2400毫米开间、使楼梯开间有2400、2600和2700毫米三种系列；增加了5100毫米进深，使楼梯进深有4800和5100毫米二种系列；提供楼层平台和半腰平台梁架端反力。使工程设计人员在单体结构计算中，有关楼梯部分的荷载只需取相关数值，而不必重新计算；设计选用说明重新修改，并配有选用表和选用例子，文字清晰明了，严谨易懂，使套用人员易于选用。总之，新版标准设计《住宅现浇钢筋混凝土板式楼梯》闽98G101比闽93G101在内容上和使用上都提高了一大步。
为提高标准设计质量，欢迎广大工程设计人员在使用本标准设计过程中，随时将发现的问题和意见向我办反馈，以便今后进行修改和完善。
| 本标准设计主编单位：福建省标准设计办公室 | |
| 审查委员会参加人员： | 林至统、林鼎华、翁玉跃、陈义复、李健华、林立崇、李占慈、斯志忠 |
| 本标准设计主审人：李健华 | |
福建省标准设计办公室
住宅现浇钢筋混凝土板式楼梯 |
主编单位负责人：斯志君 主编单位技术负责人：陈文侃 技 术 审 定 人：马义侃 设 计 负 责 人：郑卫基 |
|
| 批准部门：福建省建设委员会 批准文号：闽建科 [1998]49号 | ||
| 主编单位：福建省建筑标准设计办公室 统一编号：DBJT13-26 | ||
| 实行日期：1999年1月1日 图集号：闽98G101 | ||
目 录
|
设计总说明 ...................................................2,3 砖混住宅 H30B124-48ZL24-48Z2 (K28BT24-48ZL24-48Z2) 楼梯结构平面图 ........... 4 砖混住宅 H30B126-48ZL26-48Z2 (H28BT26-48ZL26-48Z2) 楼梯结构平面图 ........... 5 砖混住宅 H30B127-48ZL27-48Z2 (K28BT27-48ZL27-48Z2) 楼梯结构平面图 ........... 6 砖混住宅 H30B124-48ZL24-48Z2 砖混住宅 H30B124-48ZL24-48Z2 (K28BT24-48ZL24-48Z2) 砖混住宅 H30B126-48ZL26-48Z2 (H28BT26-48ZL26-48Z2) 砖混住宅 H30B127-48ZL27-48Z2 (K28BT27-48ZL27-48Z2) 砖混住宅 H30B124-48bL24-48b2 (K28BT24-48bL24-48b2) 楼梯结构平面图 ........... 11 砖混住宅 H30B126-48bL26-48b2 (K28BT26-48bL26-48b2) 楼梯结构平面图 ........... 12 砖混住宅 H30B127-48bL27-48b2 (K28BT27-48bL27-48b2) 楼梯结构平面图 ........... 13 砖混住宅 H30B124-48bL24-48b2 砖混住宅 H30B124-48bL24-48b2 (K28BT24-48bL24-48b2) 砖混住宅 H30B126-48bL26-48b2 (K28BT26-48bL26-48b2) 砖混住宅 H30B127-48bL27-48b2 (K28BT27-48bL27-48b2) |
框架住宅 K28BT26-48ZL26-48Z2 (K28BTT26-48ZL26-48Z2) 楼梯结构平面图 ........... 18 框架住宅 K30B127-48ZL27-48Z2 (K28BT27-48ZL27-48Z2) 楼梯结构平面图 ........... 19 框架住宅 框架住宅 K30B126-48ZL26-48Z2 (K28BT26-48ZL26-48Z2) 框架住宅 K30B127-48ZL27-48Z2 (K28BT27-48ZL27-48Z2) 框架住宅 K30BTT26-48bL26-48b2 (K28BT26-48bL26-48b2) 楼梯结构平面图 ........... 23 框架住宅 K30BT127-48bL27-48b2 (K28BT27-48bL27-48b2) 楼梯结构平面图 ........... 24 框架住宅 K30BTT26-48bL26-48b2 框架住宅 K30BTT26-48bL26-48b2 (K28BT26-48bL26-48b2) 框架住宅 K30BT127-48bL27-48b2 (K28BT27-48bL27-48b2) H. K30BTT24-48ZL24-48Z2, H. K30BT24-48ZL26-48Z2, H. K30BTT26-48ZL24-48Z2, H. K30BT26-48ZL27-48Z2, H. K30BTT26-48bL24-48b2, H. K30BT26-48bL27-48b2, H. K30BTT26-48bL27-48b2, H. K30BT26-48bL25-48b2, H. K30BTT26-48bL25-48b2, H. K30BT26-48bL27-48b2, |
注：ZB~32页中，仅有
H30BT124-XXXXa
K28BT124-XXXXb
| 图集号 | 闽98G101 |
| 页 号 | 1 |
