【辽92J602】 常用木门

辽宁省建筑标准设计
建筑配件图集：常用木门
图集号：DBJT05—49 (辽92J602)
编制单位：辽宁省建筑设计研究院
批准部门：辽宁省建设委员会
实行日期：1993年7月1日

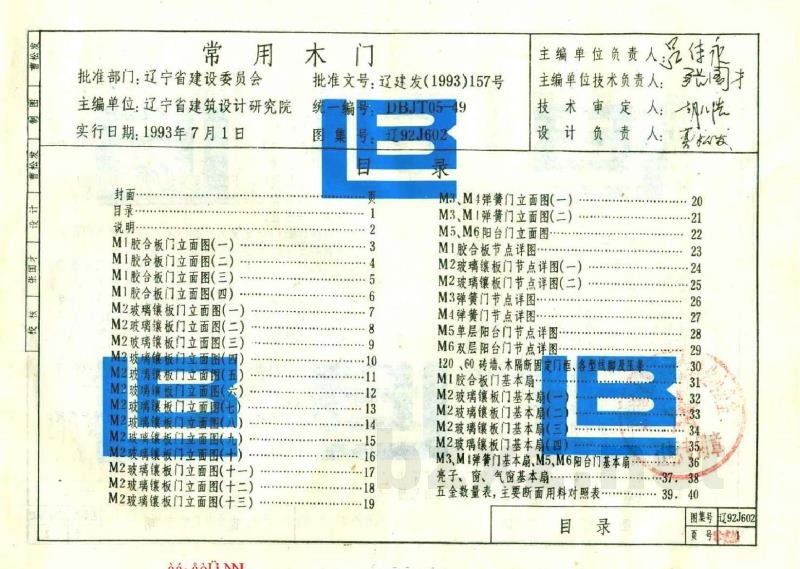

【目录】
一、立面图部分

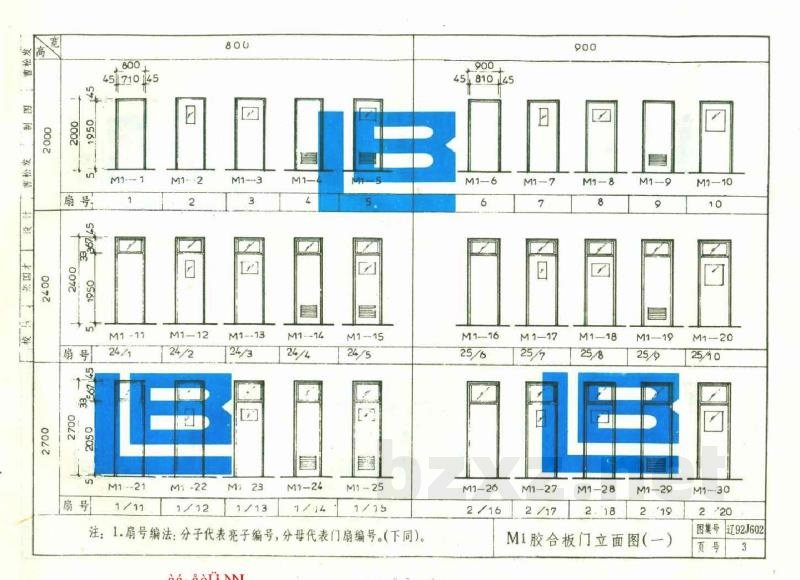

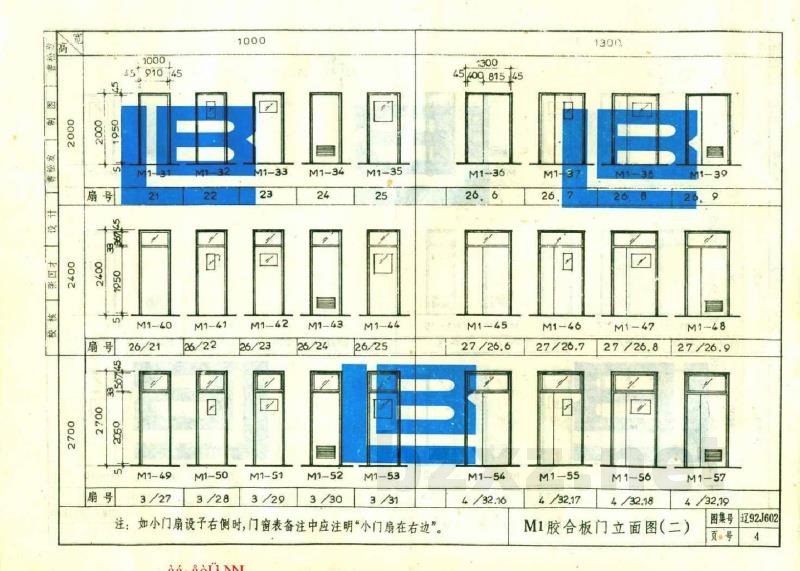

- M1 胶合板门立面图（一至四）
- M2 玻璃镶板门立面图（一至十三）
- M3、M4 弹簧门立面图（一、二）
- M5、M6 阳台门立面图（单层、双层）

二、节点详图部分
- M1 胶合板门节点详图
- M2 玻璃镶板门节点详图（一、二）
- M3 弹簧门节点详图
- M4 弹簧门节点详图
- M5 单层阳台门节点详图
- M6 双层阳台门节点详图
- 120/60砖墙、木隔断固定门

三、基本扇与构件部分
- M1 胶合板门基本扇
- M2 玻璃镶板门基本扇
- M3、M4 弹簧门基本扇
- M5、M6 阳台门基本扇
- 各型线脚及压条
- 五金数量表、主要断面用料对照表

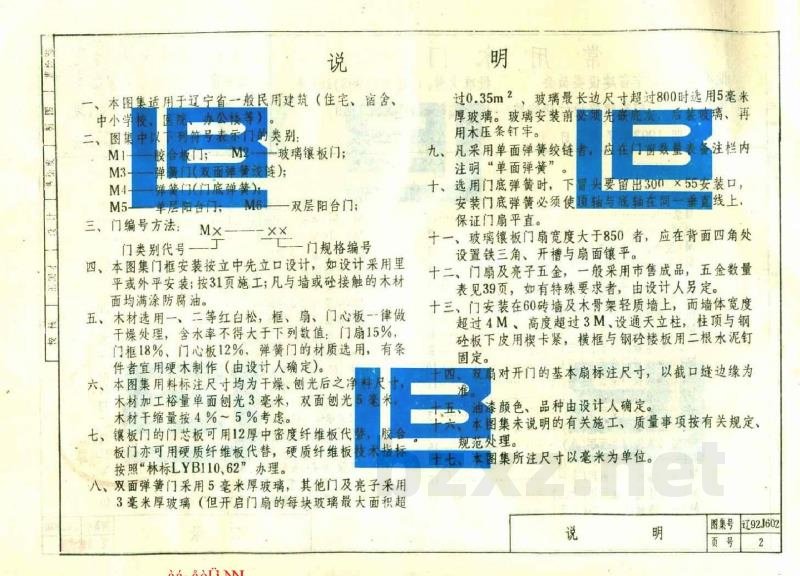

【说明】

一、适用范围
本图集适用于辽宁省一般民用建筑（包括住宅、宿舍、中小学等）。

二、门类别
1. M1：胶合板门
2. M2：玻璃镶板门
3. M3、M4：弹簧门（双面弹簧)
4. M5、M6：阳台门（单层或双层)

三、门编号方法
门类别代号 (Mx) + 规格编号 (Xx)。
注：扇号编法中，分子代表亮子编号，分母代表门扇编号。

四、安装要求
1. 门框安装：按“立中先立口”设计。如设计采用里平或外平安装，按31页施工；凡与墙体或混凝土接触的木材面，均应满涂防腐油。
2. 门底弹簧：安装门底弹簧时，下冒头需留出 300×55mm 的安装口；必须使顶轴与底轴在同一垂直线上，以保证门扇平直。凡采用单面弹簧铰链者，应注明“单面弹簧”。
3. 玻璃镶板门：当门扇宽度大于 850mm 时，应在背面四角处设置铁三角，并进行开槽处理，使扇面镶平。
4. 结构支撑：门安装在60砖墙及木骨架轻质墙上时，若墙体宽度超过 4m 或高度超过 3m，应设置通天立柱；柱顶与钢筋混凝土板下皮用模卡紧，横框与钢筋混凝土楼板用两根水泥钉固定。

五、材料选用
1. 木材：选用一、二等红白松。框、扇、门心板一律进行干燥处理，含水率要求如下：门扇 ≤ 15%，门框 ≤ 18%，门心板 ≤ 12%。弹簧门材质建议选用硬木（由设计人确定）。
2. 加工裕量：标注尺寸均为干燥、刨光后的净尺寸。木材加工需保留 5mm 的裕量；单面刨光 3mm，双面刨光。木材干缩量按 4%~5% 计算。
3. 镶板：门芯板可用 12mm 厚中密度纤维板代替；亦可用符合“林标 LYB110、62”标准的硬质纤维板代替。
4. 玻璃：双面弹簧门采用 5mm 厚玻璃；其他门及亮子采用 3mm 厚玻璃。若开启门扇单块玻璃面积超过 0.35m²，或玻璃最长边尺寸超过 800mm，应选用 5mm 厚玻璃。玻璃安装前需用木压条钉牢。

六、五金与尺寸
1. 五金：门扇及亮子五金一般采用市售成品，具体见五金数量表。如有特殊要求，由设计人另行确定。
2. 单位：本图集所有注明的尺寸单位均为毫米 (mm)。
3. 注意：若小门扇设在右侧，门窗表中应注明“小门扇在右边”。
