【辽92J501】 隔断

辽宁省建筑标准设计 · 建筑标准图集 · 隔断
统一编号：DBJT05-45
图集号：辽92J501

批准部门：辽宁省建设委员会
主编单位：铁岭市建筑设计院
批准文号：辽建发（1993）322号
实行日期：1994年3月1日

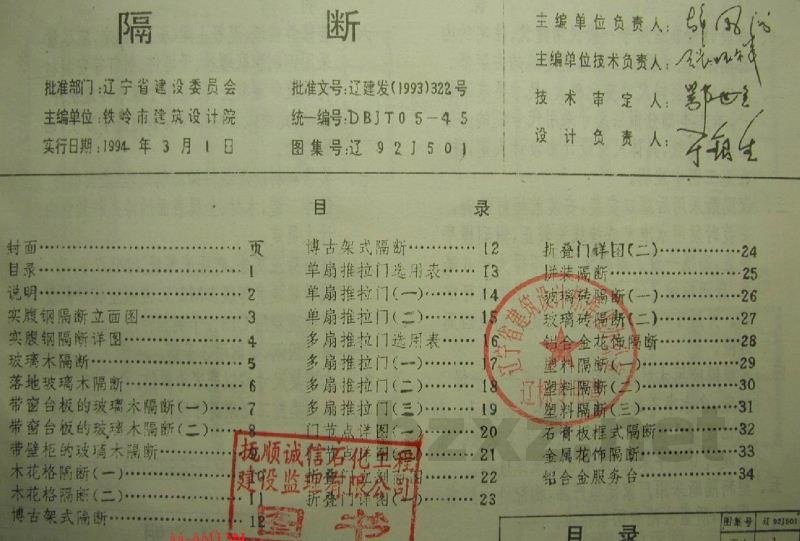

目录
一、封面
二、说明
三、实腹钢隔断立面图及详图
四、玻璃木隔断及落地玻璃木隔断
五、带窗台板的玻璃木隔断
六、带壁柜的玻璃木隔断
七、木花格隔断
八、博古架式隔断
九、单扇推拉门选用表及详图
十、多扇推拉门选用表及详图
十一、折叠门详图
十二、联装隔断
十三、玻璃砖隔断
十四、金属花饰隔断
十五、塑料隔断
十六、石膏板框式隔断
十七、铝合金服务台

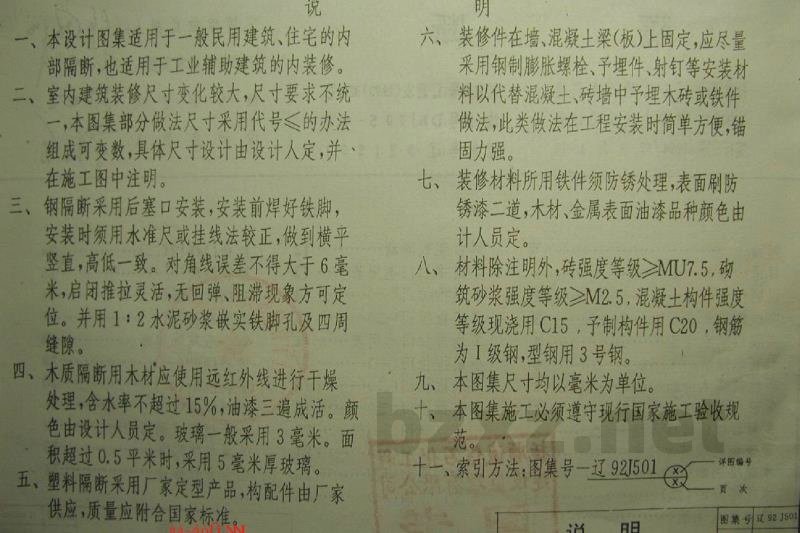

说明
一、本设计图集适用于一般民用建筑、住宅的内部隔断，也适用于工业辅助建筑的内装修。
二、室内建筑装修尺寸变化较大，尺寸要求不统一，本图集部分做法尺寸采用代号的办法组成可变数，具体尺寸设计由设计人定，并在施工图中注明。
三、钢隔断采用后塞口安装，安装前焊好铁脚，安装时须用水准尺或挂线法校正，做到横平竖直，高低一致。对角线误差不得大于6毫米，启闭推拉灵活，无回弹阻滞现象方可定位。并用1:2水泥砂浆嵌实铁脚孔及四周缝隙。
四、木质隔断用木材应使用远红外线进行干燥处理，含水率不超过15%，油漆三遍成活。颜色由设计人员定。玻璃一般采用3毫米。面积超过0.5平方米时，采用5毫米厚玻璃。
五、塑料隔断采用厂家定型产品，构配件由厂家供应，质量应符合国家标准。
六、装修件在墙、混凝土梁（板）上固定，应尽量采用钢制膨胀螺栓、预埋件、射钉等安装材料以代替混凝土、砖墙中预埋木砖或铁件做法，此类做法在工程安装时简单方便，锚固力强。
七、装修材料所用铁件须防锈处理，表面刷防锈漆二道，木材、金属表面油漆品种颜色由设计人员定。
八、材料除注明外，砖强度等级 $ge$ MU7.5，砌筑砂浆强度等级 $ge$ M2.5，混凝土构件强度等级现浇用 C15，预制构件用 C20，钢筋为1级钢，型钢用3号钢。
九、本图集尺寸均以毫米为单位。
十、本图集施工必须遵守现行国家施工验收规范。
