【地方标准】 高速公路电子不停车收费系统运行检测技术规范

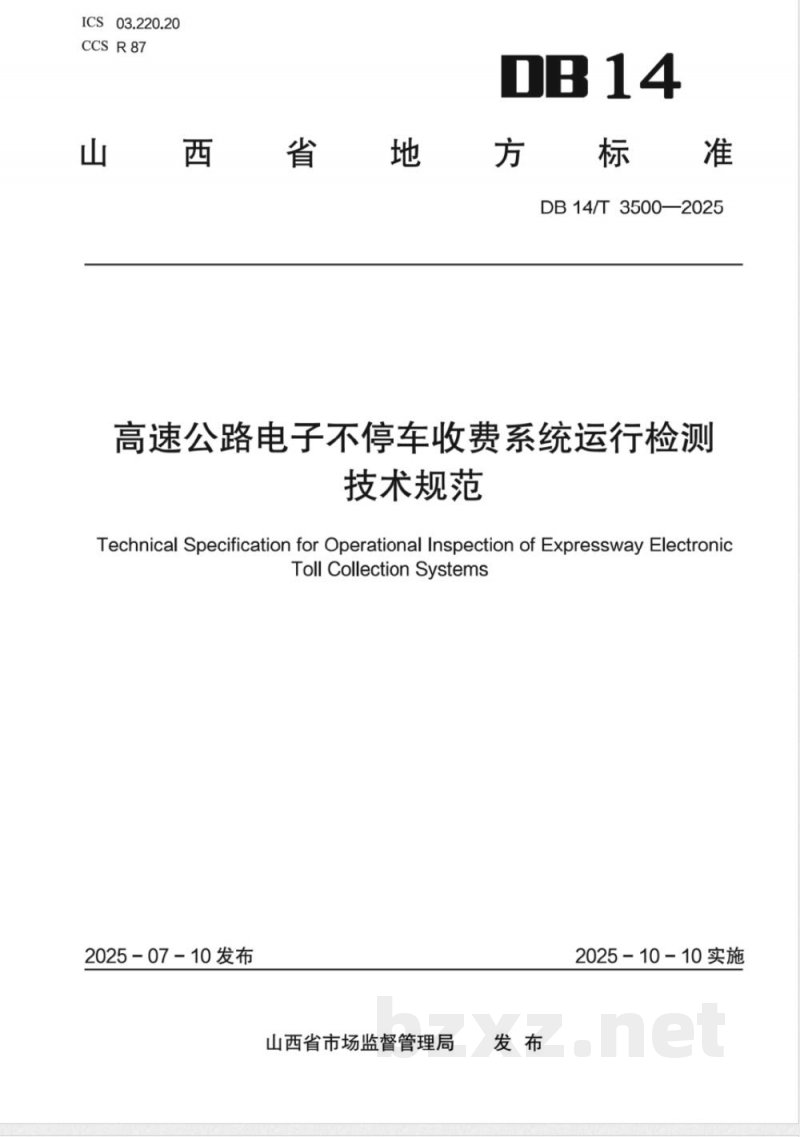

ICS 03.220.20 CCS R 87 山西省地方标准 DB 14 DB14/T 3500—2025 高速公路电子不停车收费系统运行检测技术规范 Technical Specification for Operational Inspection of Expressway Electronic Toll Collection Systems 2025-07-10 发布 山西省市场监督管理局 发布 2025-10-10 实施 前言 本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由山西省交通运输厅提出、组织实施和监督检查。山西省市场监督管理局对本文件的组织实施情况进行监督检查。本文件由山西省交通运输标准化技术委员会（SXS/TC37）归口。本文件起草单位：山西省智慧交通研究院有限公司、山西省交通建设工程质量检测中心（有限公司）、山西省智慧交通实验室有限公司。本文件主要起草人：周晓旭、郭俊凯、岳鹏程、段英杰、张博森、白磊、王保生、李磊、蔡晓飞、付玉强、孟利强、吴宏涛、周丽军、吕峰、邵利军、刘志英、谢昊良、任逸飞、段承君、秦宇健。 1 范围 本文件对高速公路电子不停车收费系统运行检测的术语和定义、缩略语、一般规定、运行检测内容、报告编制做出了规定。本文件适用于山西省运营期高速公路电子不停车收费系统的运行检测，其他场景的电子不停车收费系统可参照执行。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件仅该日期对应的版本适用；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 20839 智能运输系统 通用术语 GB/T 20851.1 电子收费专用短程通信 第1部分：物理层 GB/T 20851.5 电子收费专用短程通信 第5部分：物理层主要参数测试方法 JT/T 1531 公路汽车号牌视频自动识别补光装置 第6部分：试验方法 JTG 2182 公路工程质量检验评定标准（第二册 机电工程） JTG/T 3520 公路机电工程测试规程 JTG 6310 收费公路联网收费技术标准 《收费公路联网电子不停车收费技术要求》（中华人民共和国交通运输部2011年第13号公告） 《高速公路ETC门架系统及关键设备检测规程》（交通运输部2019年第59号公告） 3 术语和定义 下列术语和定义适用于本文件。 3.1 运行检测 运行检测是指运营期对高速公路电子不停车收费系统（ETC）关键设备及软件在实际运行状态下进行的现场检测，验证系统指标和参数是否满足技术要求。 3.2 交易距离 交易距离是指车载单元（OBU）由休眠状态转换为工作状态时距离路侧单元（RSU）投影点的距离，主要用于表征 ETC 系统交易发生的起始位置。 3.3 RSU通信流程 RSU与OBU、RSU与CPC卡的DSRC通信流程。 4 缩略语 下列缩略语适用于本文件。 ETC：电子不停车收费系统（Electronic Toll Collection） MTC：人工收费（Manual Toll Collection） OBU：车载单元（On Board Unit） RSU：路侧单元（Road Side Unit） CPC：复合通行卡（Compound Pass Card） DSRC：专用短程通信技术（Dedicated Short Range Communications） 5 一般规定 5.1 检测范围 高速公路电子不停车收费系统运行检测范围包括入口混合车道设备及软件、出口混合车道设备及软件、ETC专用车道设备及软件、ETC门架系统、无人值守收费车道设备及软件、收费站设备及软件的运行检测。 5.2 检测要求 5.2.1 高速公路电子不停车收费系统运行检测由管理单位或运营单位定期或不定期组织实施，运行检测间隔宜不大于1年。
