【地方标准】 卷烟包装用高光耐磨收缩膜

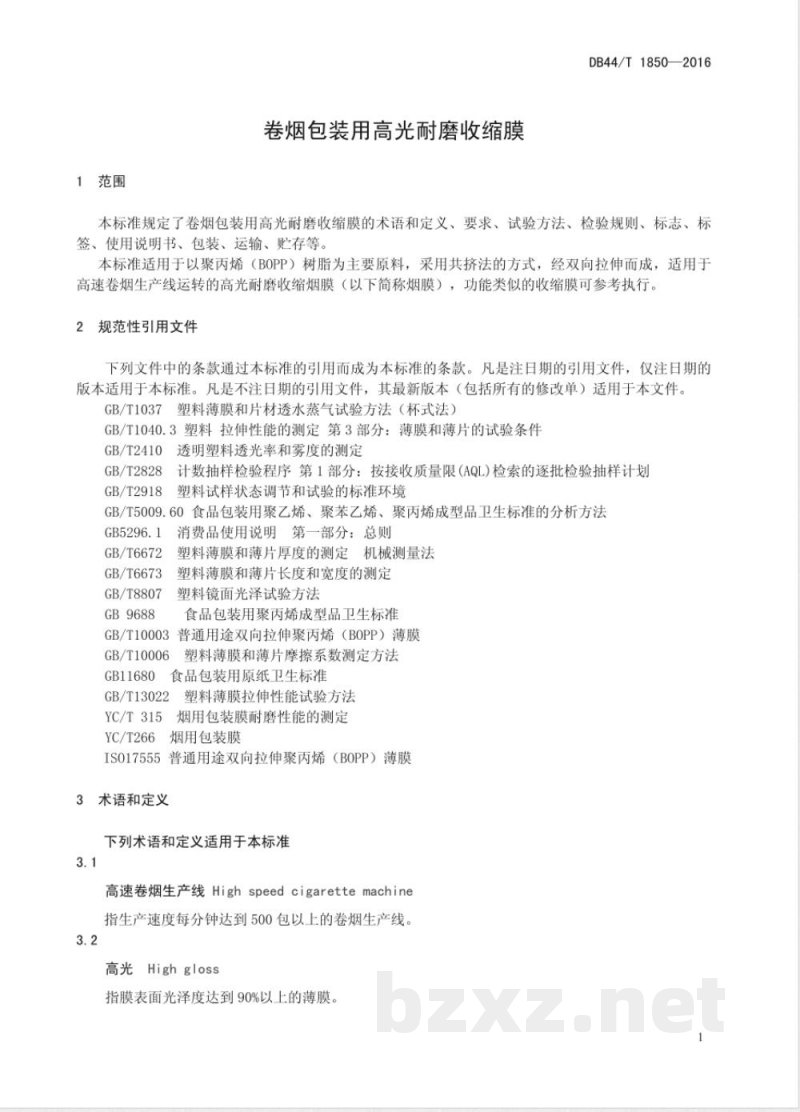

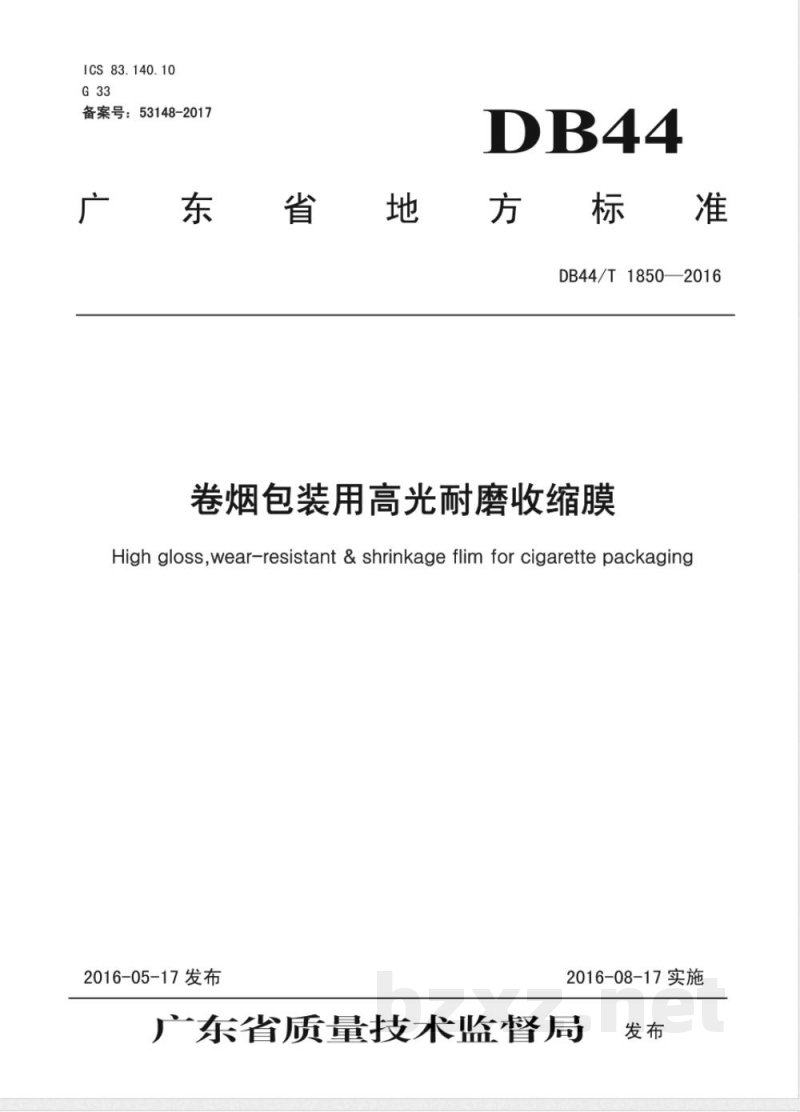

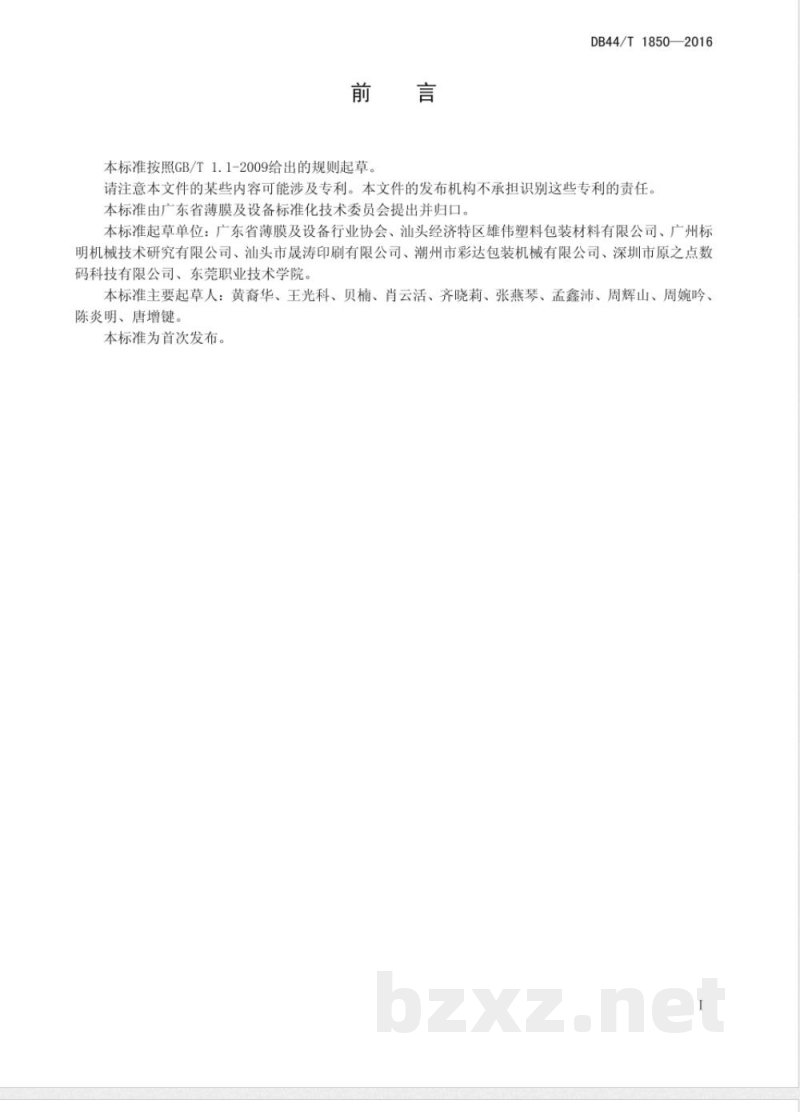

ICS 83.140.10 G33 备案号：53148-2017 DB44 广東省地方标准 DB44/T1850—2016 卷烟包装用高光耐磨收缩膜 High gloss, wear-resistant & shrinkage film for cigarette packaging 2016-05-17 发布 2016-08-17 实施 广东省质量技术监督局发布 前言 本标准按照 GB/T1.1-2009 的规则起草。请注意，本文件的部分内容可能涉及专利，发布机构不承担识别专利的责任。本标准由广东省薄膜及设备标准化技术委员会提出并归口，起草单位包括广东省薄膜及设备行业协会、汕头经济特区雄伟塑料包装材料有限公司、广州标明机械技术研究有限公司、汕头市晟涛印刷有限公司、潮州市彩达包装机械有限公司、深圳市原之点数码科技有限公司及东莞职业技术学院。本标准主要起草人有黄裔华、王光科、贝楠、肖云活、齐晓莉、张燕琴、孟鑫沛、周辉山、周婉吟、陈炎明、唐增键。本标准为首次发布。 1 范围 本标准规定了卷烟包装用高光耐磨收缩膜的术语和定义、要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输和贮存等内容。本标准适用于以聚丙烯（BOPP）树脂为主要原料，采用共挤法并经双向拉伸而成，适用于高速卷烟生产线运行的高光耐磨收缩烟膜（以下简称烟膜）。功能类似的收缩膜可参考本标准执行。 2 规范性引用文件 下列文件中的条款通过本标准引用而成为本标准的条款。注日期的引用文件，其注日期版本适用于本标准；未注日期的引用文件，其最新版本（含所有修改单）适用于本标准。 - GB/T1037 塑料薄膜和片材透水蒸气试验方法（杯式法） - GB/T1040.3 塑料拉伸性能的测定 第3部分：薄膜和薄片的试验条件 - GB/T2410 透明塑料透光率和雾度的测定 - GB/T2828 计数抽样检验程序 第1部分：按接收质量限（AQL）逐批检验抽样计划 - GB/T2918 塑料试样状态调节和试验的标准环境 - GB/T5009.60 食品包装用聚乙烯、聚苯乙烯、聚丙烯成型品卫生标准的分析方法 - GB5296.1 消费品使用说明 第一部分：总则 - GB/T6672 塑料薄膜和薄片厚度的测定机械测量法 - GB/T6673 塑料薄膜和薄片长度和宽度的测定 - GB/T8807 塑料镜面光泽试验方法 - GB9688 食品包装用聚丙烯成型品卫生标准 - GB/T10003 普通用途双向拉伸聚丙烯（BOPP）薄膜 - GB/T10006 塑料薄膜和薄片摩擦系数测定方法 - GB11680 食品包装用原纸卫生标准 - GB/T13022 塑料薄膜拉伸性能试验方法 - YC/T315 烟用包装膜耐磨性能的测定 - YC/T266 烟用包装膜 - ISO 17555 普通用途双向拉伸聚丙烯（BOPP）薄膜 3 术语和定义 3.1 高速卷烟生产线（High-speed cigarette machine）：指生产速度每分钟达到500包以上的卷烟生产线。 3.2 高光（High gloss）：指膜表面光泽度达到90%以上的薄膜。 3.3 收缩膜（Shrinkage film）：热收缩率设定值>5%，用于卷烟硬盒及条盒包装的双向拉伸聚丙烯收缩型薄膜。 3.4 热封强度（Heat-sealing strength）：烟膜在规定条件下，一定宽度的热封试样断裂时的最大载荷，以N/15mm表示。 3.5 暴筋（Uneven thickness）：烟膜卷表面凸起的纵向筋条。 4 要求 4.1 外观 4.1.1 烟膜卷面应平整、洁净；端面不应有划伤，端面不整齐度应小于2mm。 4.1.2 表面应无明显折皱、暴筋、气泡、白斑、划痕、杂质污染等缺陷。 4.1.3 膜卷张力松紧一致，不应有影响使用的松边、紧边及皱边。 4.1.4 膜卷纸管芯不应有松动、凹陷或缺口。 4.1.5 烟膜接头应牢固，接头处应有明显标识，每盘内接头不应超过一个，接头宽度≤30mm。 4.2 烟膜不应有异味，不应使用对人体有害的添加剂。 4.3 烟膜的物理指标应符合下表规定。 表1 物理性能指标 项 目：厚度, 横向厚度极差, 宽度, 纵向拉伸强度, 横向拉伸强度, 纵向断裂伸长率, 横向断裂伸长率, 热收缩率, 雾度, 光泽度（45°）, 弹性模量（纵向）, 热封温度范围 120℃ 5min（横、纵）, 摩擦系数（外面/外面）, 热封强度（外面/外面，内面/内面）, 静电衰减率, 透湿量, 耐磨性能（外面/外面）磨后雾度差值 单位：μm, μm, mm, MPa, %, %, %, %, %, %, MPa, °C, -, N/15mm, -, g/m²·24h, -
