【地方标准】 微型薯类磨浆机

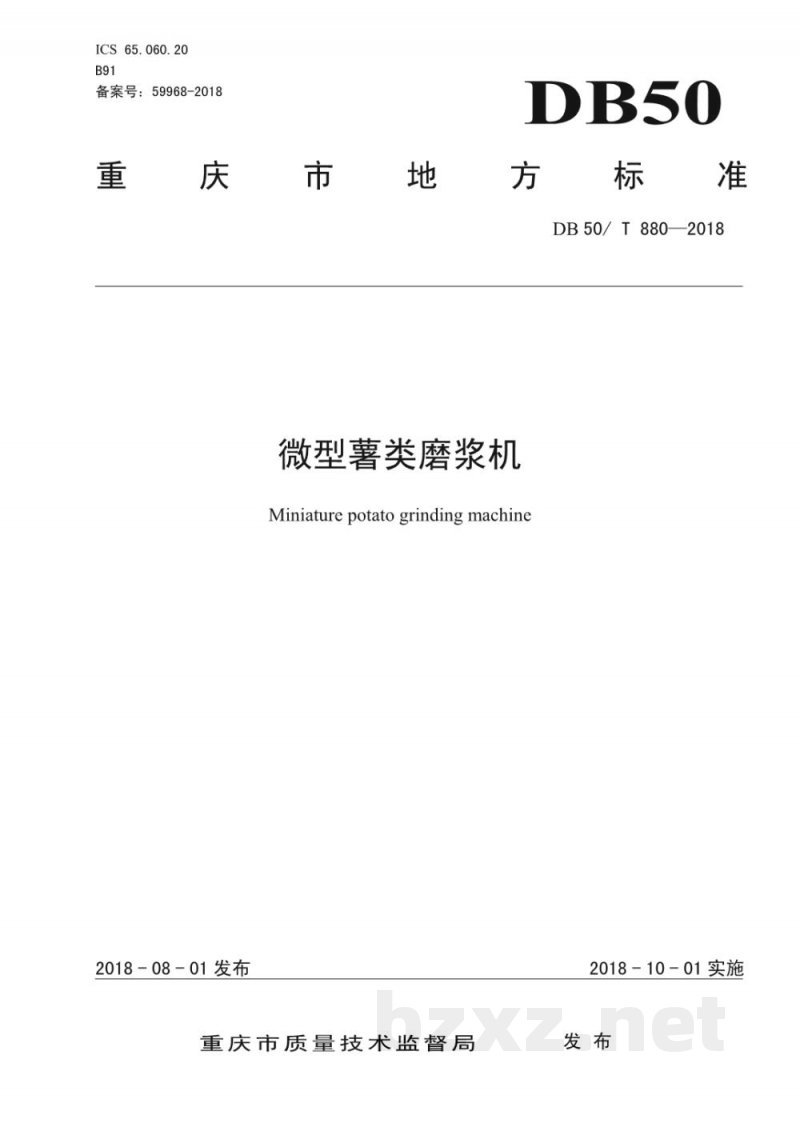

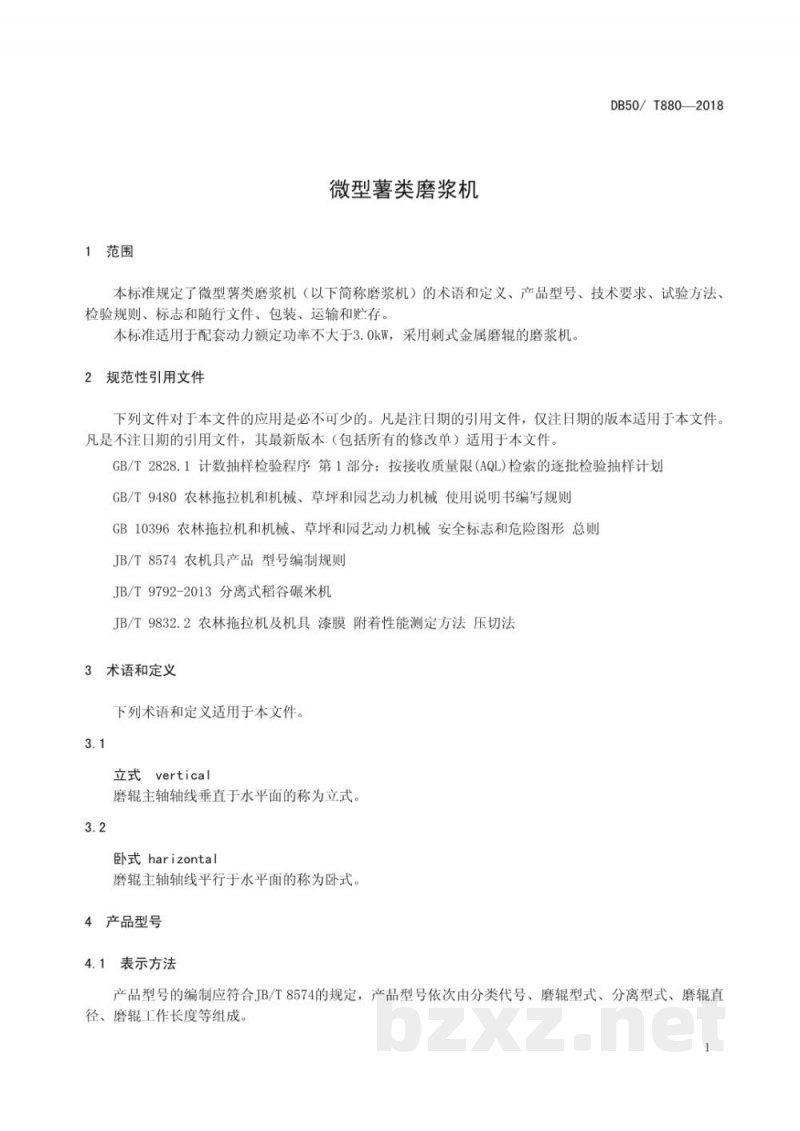

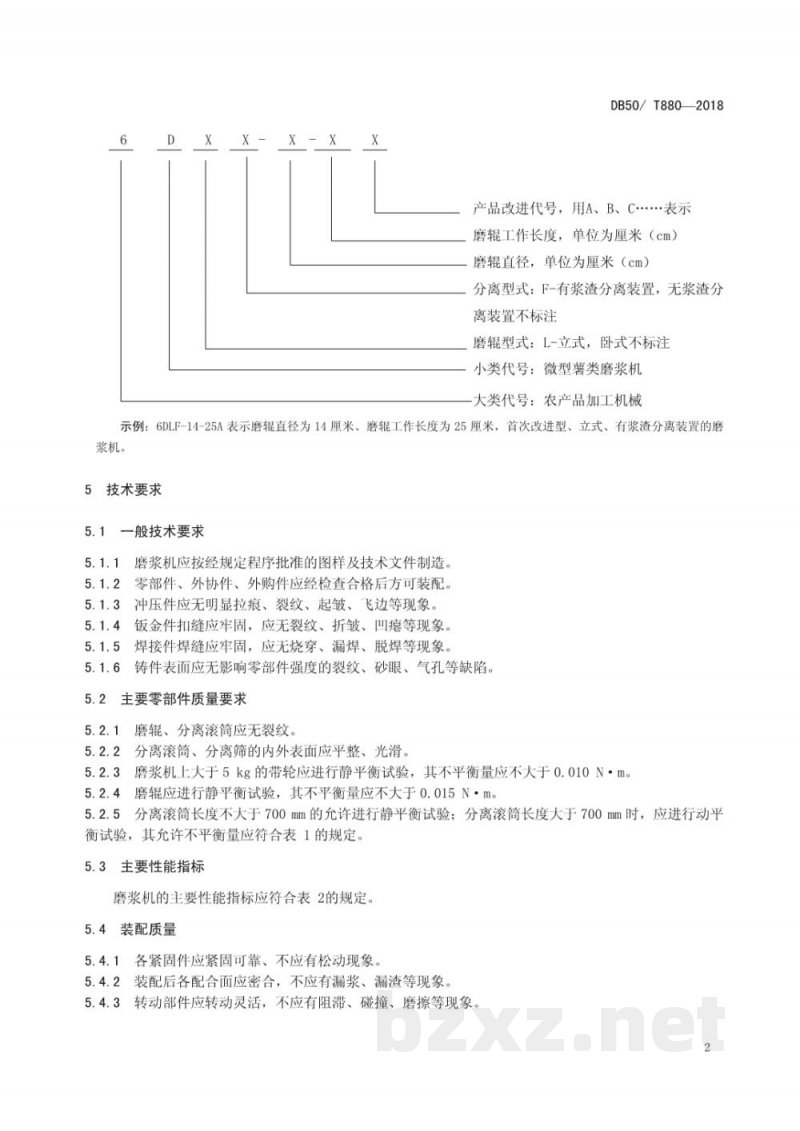

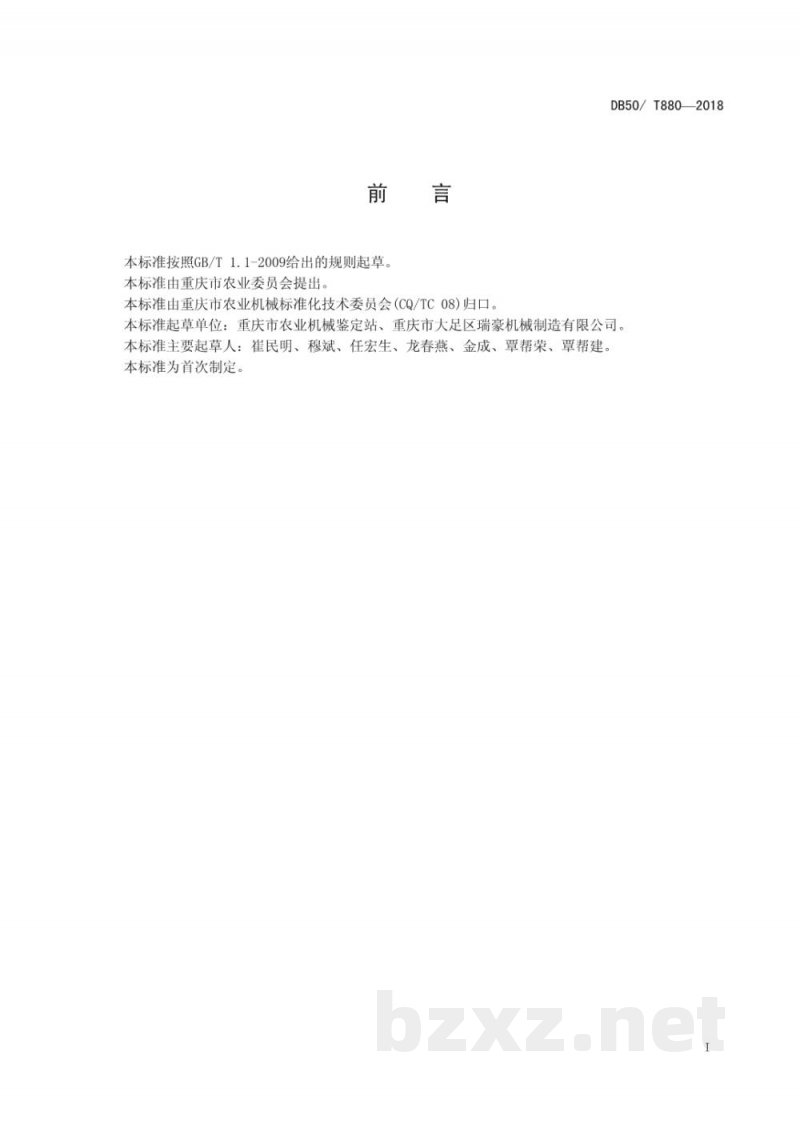

ICS 65.060.20 B91 备案号：59968-2018 重庆市地方标准 DB50/T880—2018 微型薯类磨浆机 发布：2018-08-01 实施：2018-10-01 重庆市质量技术监督局发布 前言 本标准按照GB/T1.1-2009给出的规则起草，由重庆市农业委员会提出。本标准由重庆市农业机械标准化技术委员会（CQ/TC08）归口。起草单位：重庆市农业机械鉴定站、重庆市大足区瑞豪机械制造有限公司。 主要起草人：崔民明、穆斌、任宏生、龙春燕、金成、覃帮荣、覃帮建。本标准为首次制定。 1 范围 本标准规定了微型薯类磨浆机（以下简称磨浆机）的术语和定义、产品型号、技术要求、试验方法、检验规则、标志和随行文件、包装、运输和贮存等内容。 本标准适用于配套动力额定功率不大于3.0kW，采用刺式金属磨辊的磨浆机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T9480 农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则 GB10396 农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则 JB/T8574 农机具产品型号编制规则 JB/T9792-2013 分离式稻谷碾米机 JB/T9832.2 农林拖拉机及机具漆膜附着性能测定方法压切法 3 术语和定义 下列术语和定义适用于本文件。 3.1 立式（vertical）：磨辊主轴轴线垂直于水平面的称为立式。 3.2 卧式（horizontal）：磨辊主轴轴线平行于水平面的称为卧式。 4 产品型号 4.1 表示方法 产品型号的编制应符合JB/T8574的规定，产品型号依次由分类代号、磨辊型式、分离型式、磨辊直径、磨辊工作长度等组成。 产品改进代号：A、B、C表示；磨辊工作长度（单位：cm）和磨辊直径（单位：cm）；分离型式：F-有浆渣分离装置，无浆渣分离装置不标注；磨辊型式：L-立式，卧式不标注。 示例：6DLF~14-25A表示磨辊直径为14厘米、磨辊工作长度为25厘米，首次改进型、立式、有浆渣分离装置的磨浆机。 5 技术要求 5.1 一般技术要求 5.1.1 磨浆机应按经规定程序批准的图样及技术文件制造。 5.1.2 零部件、外协件、外购件应经检查合格后方可装配。 5.1.3 冲压件应无明显拉痕、裂纹、起皱、飞边等现象。 5.1.4 钣金件扣缝应牢固，应无裂纹、折皱、凹陷等现象。 5.1.5 焊接件焊缝应牢固，应无烧穿、漏焊、脱焊等现象。 5.1.6 铸件表面应无影响零部件强度的裂纹、砂眼、气孔等缺陷。 5.2 主要零部件质量要求 5.2.1 磨辊、分离滚筒应无裂纹。 5.2.2 分离滚筒、分离筛的内外表面应平整、光滑。 5.2.3 磨浆机上大于5kg的带轮应进行静平衡试验，其不平衡量应不大于0.010N·m。 5.2.4 磨辊应进行静平衡试验，其不平衡量应不大于0.015N·m。 5.2.5 分离滚筒长度不大于700mm的允许进行静平衡试验；分离滚筒长度大于700mm时，应进行动平衡试验，其允许不平衡量应符合表1的规定。 5.3 主要性能指标 磨浆机的主要性能指标应符合表2的规定。 5.4 装配质量 各紧固件应紧固可靠，不应有松动现象。 5.4.1 装配后各配合面应密合，不应有漏浆、漏渣等现象。 5.4.2 转动部件应转动灵活，不应有阻滞、碰撞、磨擦等现象。 5.4.3 滚筒平衡要求见表1；主要性能指标见表2。 5.5 外观质量 整机表面应平整光滑，不应有碰伤、划伤痕迹及制造缺陷，涂漆表面应色泽均匀，不应有露底、起泡、起皱、流挂等现象。 5.5.2 涂漆漆膜总厚度应不小于40μm。
