【地方标准】 中学教学用物理模型技术条件

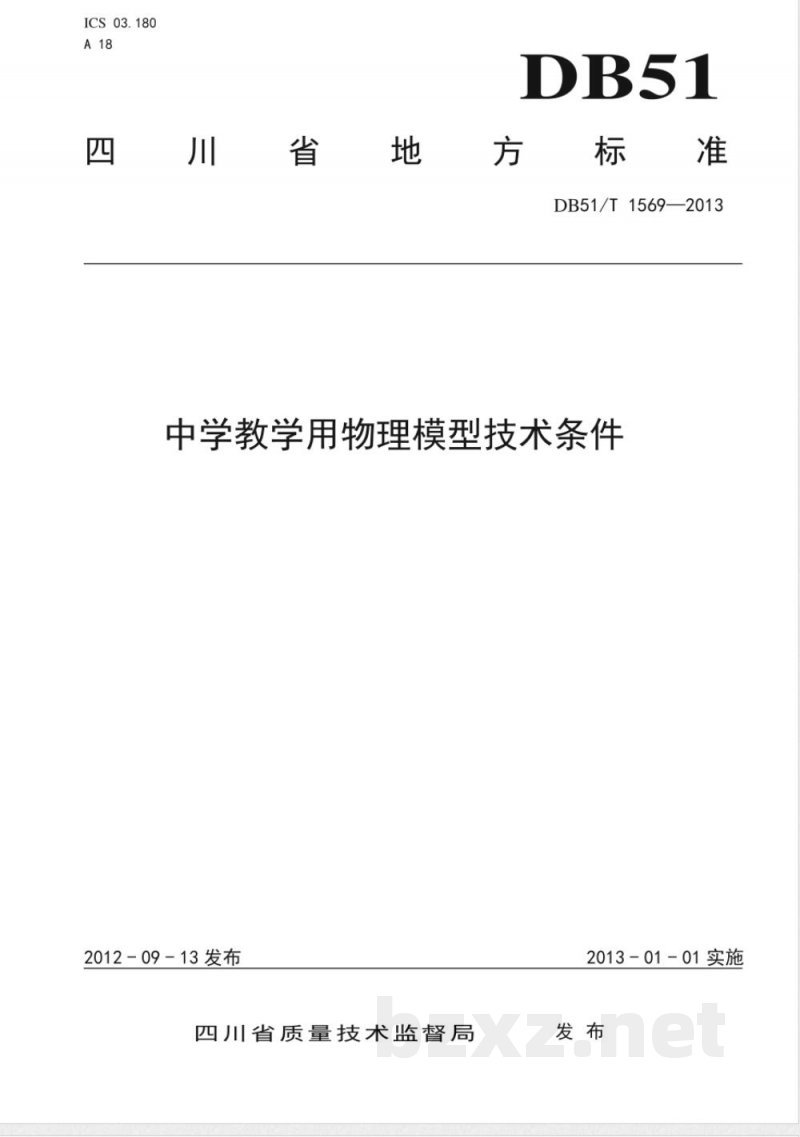

四川省地方标准 DB51/T1569—2013《中学教学用物理模型技术条件》
发布：2012年9月13日
实施：2013年1月1日
制定单位：四川省质量技术监督局

前言
本标准由四川省教育厅提出并归口，批准单位为四川省质量技术监督局。由四川省教育厅技术物资装备处负责解释。起草单位包括四川省教育厅技术物资装备处、四川天平仪器有限公司及四川儒雅教学仪器设备有限公司。主要起草人：杨兵、王兴伟、邢晓川、刘爱云、胡元富。

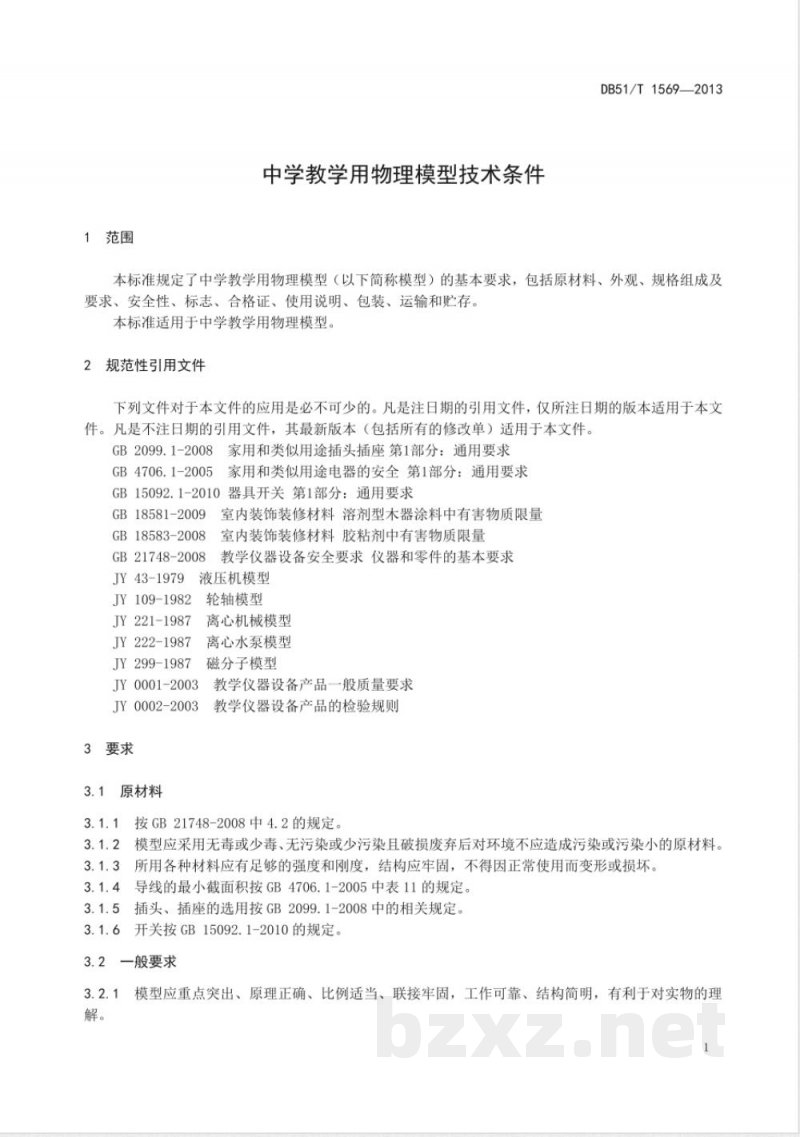

1 范围
本标准规定了中学教学用物理模型（以下简称模型）的基本要求，包括原材料、外观、规格组成及要求、安全性、标志、合格证、使用说明、包装、运输和贮存。本标准适用于中学教学用物理模型。

2 规范性引用文件
下列文件对于本标准的应用必不可少。注日期的引用文件仅所注日期版本适用，未注日期的引用文件的最新版本适用。
GB2099.1-2008 家用和类似用途插头插座第1部分：通用要求
GB4706.1-2005 家用和类似用途电器的安全第1部分：通用要求
GB15092.1-2010 器具开关第1部分：通用要求
GB18581-2009 室内装饰装修材料溶剂型木器涂料中有害物质限量
GB18583-2008 室内装饰装修材料胶粘剂中有害物质限量
GB21748-2008 教学仪器设备安全要求
JY43-1979 仪器和零件的基本要求
JY109-1982 液压机模型
JY221-1987 轮轴模型
JY222-1987 离心机械模型
JY299-1987 离心水泵模型
JY0001-2003 磁分子模型
JY0002-2003 其他相关教学仪器设备要求

3 要求
3.1 原材料
模型应采用无毒、少毒、无污染或少污染材料，破损废弃后对环境影响小。材料应具备足够强度和刚度，结构牢固，不因正常使用而变形或损坏。导线最小截面积按GB4706.1-2005表11，插头插座按GB2099.1-2008，开关按GB15092.1-2010要求。

3.2 一般要求
模型应突出重点、原理正确、比例适当、联接牢固、结构简明、工作可靠。胶合部分拼接牢固、平整光滑、对位准确；可拆部分拆装方便，活动自如，正常使用不松脱。

3.3 外观
模型结构牢固，表面规整光洁，色泽一致。塑料件平整光滑，无划痕、溶迹、缩迹、气泡、毛刺或尖角；金属件喷涂层致密均匀，无气泡、针孔、锈点或剥层，管材表面无裂缝，焊接部位牢固；木制件平整清洁，无毛刺、霉变、虫眼或变形；人造板部件非交接面封边或涂饰处理良好，无脱胶、鼓泡、透胶、露底；玻璃件端正，厚薄均匀，表面清洁无划痕，端面无尖角并磨边处理；纸质件平整光洁，无折皱或破损；布料产品清洁无污染，缝制平直，无漏线、断线或影响外观的缺陷；陶瓷件表面平整光洁，无毛刺、尖角或破损；其他按JY0001-2003第7章规定。

3.4 规格组成及要求
模型规格组成及要求按附录A规定。

3.5 安全性
3.5.1 机械安全性
固定部件：模型可触及表面无尖锐棱角，必要功能性尖端应设置保护套，并在说明书及产品上标注安全警示。活动部件：可调节、可展开及可伸缩部分使用安全，拆装方便，活动自如。
