【国家标准(GB)】 定形隔热耐火制品 体积密度和真气孔率试验方法

GB/T 2998--2001

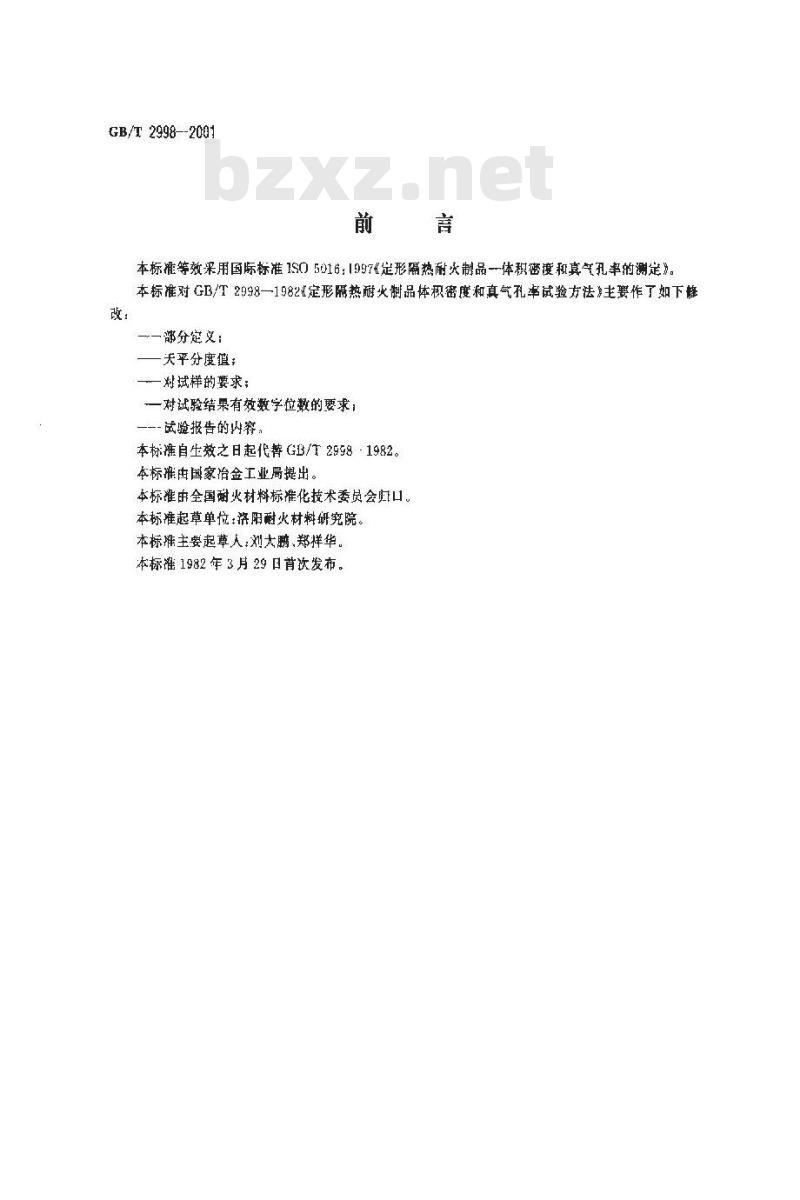

本标准等效采用国际标准1SO5016：1997《定形隔热耐火制品体积密度和真气孔率的测定》。本标准对GB/T 2998—1982定形隔热耐火制品体积密度和真气孔率试验方法》主要作了如下峰改：
——部分定义：
一天平分度值：
对试样的要求；此内容来自标准下载网
一对试验结果有效数字位数的要求；—-试验报告的内容
本标自生效之日起代替GB/T29981982。本标准由国家冶金工业局提出。本标准全国耐火材料标化技术委员会归。本标堆起草单位：落阳耐火材料研究院。本标主要起草人;刘大鹅、郑样华。本标准1982年3月29日首次发布。GB/T2998—2001
ISO前
ISO(国际标准化组织)是各国标准团体(ISO成员团体)的一个世界性联合会。制定国际标准的工作通常由ISO的务技术委员会迹行。各城员团体如果对某技术委员会确立的项月感兴趣，均有权馨加该委员会的工作。与ISO有联系的各国际组织(官方的或非官方的)也可参加有关T作。ISO在电技术标准化的各个方面，与国际电工委员会(IEC)密切合作。技术委员会采纳的国际标准草案要提交各成员团体表决，至少获得参加表决的戒员困体75%的赞成票，才能作为国际标发布。
国际标准IS()5016是由ISO/TC33国际标准化组织耐火材料技术委员会制定的。第一版（IS0)5016：1986)在技术上已被修订，现取消，用本第二版代替。1范围

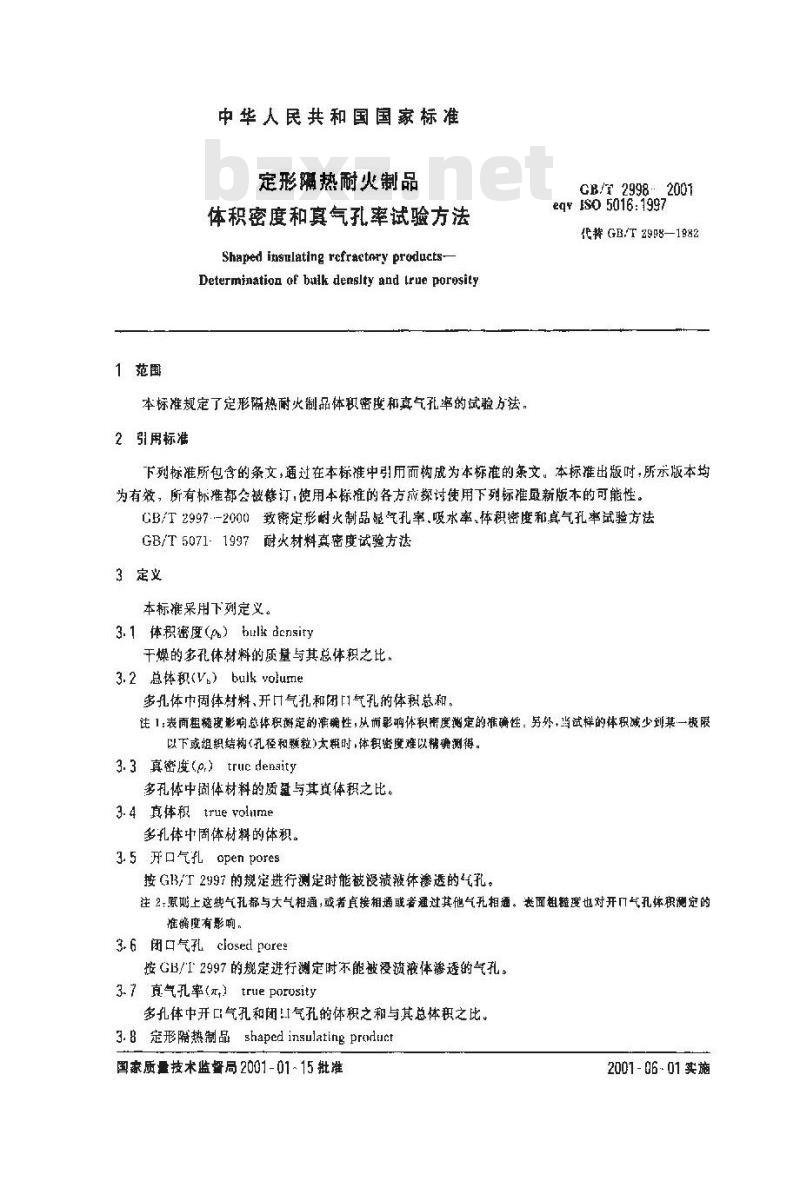

中华人民共和国国家标准
定形热耐火制品
体积密度和真气孔率试验方法
Shaped insulating refraetory products-Determination of bulk denslty and lrue porosity本标准规定了定形热耐火制品体积密度和真气孔率的试验方祛，2引用标准
CB/T 2998 2001
eqyIso5016:1997
代 GB,T 2998—1982
下列标准所包含的条文，通过在本标谁中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标难都会被髂订，使用本标准的各方应探讨使用下列标推最新版本的可能性。GB/T2997-2000致密定形耐火制品显气孔率.吸水率，体积密度和真气孔率试验方法GB/T5071-1997耐火材料真密度试验方法3定义
本标准采用下列定义。
3.1体积密度（p）bulkdensity
干燥的多礼体材料的质量与其总体积之比，3.2总体积(V.）bulk volume
多孔体巾固体材料、开口气孔和闭门气孔的体积总和。注1表面相糙度影响总体积谢定的准确性，从而影响体积需度测定的谁确性：另外，当试样的体积减少划某一板限以下或组织结构（孔径和颗粒)太粗时，体积密度难以耦确测得。3.3真密度(er）true denaity
多孔体中固体材料的质整与其真体积之比。3. 4 真体积 true voinme
多礼体中固体材料的体积。
3.5开口气孔open pores
按G13/T2997的规定进行测定时能被没溃被体渗透的气孔。注 2,原贴上这些气孔都与大气相通,或者直接相通或者通过其他气孔相通。表面粗糖度也对开1气孔坏积测定的准确度有影响。
3.6闭口气孔ciosedpores
按GB/I2997的规定进行测定时不能被没渍液体透的气孔。3.7真气孔率(元）true porosity多孔体中开口气孔和闭气孔的体积之和与其总体积之比。3.8定形隔热制品shaped insulatingprodect国家质量技术监督局2001-01~15批准2001-06-01 实施
真气孔率不小于45%的定形制品。4原理
GB/T 2998 —2001
对规定儿何形状的干燥试样，称量其质量并测量基尺寸，用这些数据利试样的真密度（控GB/T5071规定的方法得)计算其体积翻度和真气孔率。注3用在液体中衰溃或授范的方法微定试样的质量不适用于随热耐火制品，因为隔热耐火制品的组织结构疏松，如果需没泡的方法测定试样质量可引起重大的误差结果的证确度不须修正,因为称量是在空气中而不是在真空中进行的。5设备
5.1游标卡尺,游标读数值 0. 05 mms或刻度为01. 5 mm的直尺5.2电热干煤燥箱，能控制温度在110℃=5C。5.3大平分度值0.1g。
5.4干燥器，
6试样
61待测样品(砖或大块)的数量按该产品的技术条件规定或出有关双方商定。62如果测定几批样品，则以每批产品上所取的试样数量应相同，以便统计计算。注1：每批产品上所取的试样数最应按该产品的技术条件规定或由有关双方施定。6L3每央试样（砖或试快)呈长方体或正方体。每块试样的体和应不小干500 cm,棱长应不小于50 mm。沿试样每对相对的面的中心线分别溯量四次,各次测量值之差不应超过1. 0 mm6.4对于锯切成的隔热砖，只要齐面平整和对应面平行.平行度偏差符合6.3的规定即可用整砖作试样。
7 1用游标卡尺(5. 1)测量每块试样的三维尺寸（长度 L、宽度b和厚度d),精确至 0. 5 mm。应招每个南的中心线测量，每维尺寸须测量四次，并计算其平均值7.2在电热干燥箱（5.2)中干燥试样，温度控制在110℃C三5C，然后在干燥器（5.4)中冷却至室温。称景每块试样的质量，精确至0.1g：7.3反复干燥、冷却和称量试样，真到恒量。试样在电热干燥箱中至少干燥2h，前后两次连续称之差不大于共前一次的0，%即达到妞民7.4如果需要，按照GB/T5071测定试样的真密度，计算其真气孔率。8结果计算
8. 1 试样的总体积 V, 按式(1)计算,以 cmr 为单位:Vu— Lbd
中. L.ba.
分别是试样的长度，宽度和厚度，cml，8.2试样的体积密度你按式(2)计算.以g/cm为单位：P=
式中；m\·千爆试样的质量
V,试样的总体积,cm。
8.3体积密度以g/cm或kg/m2表示,计算至三位有效数字。8.4试样的真气孔率元，按式（3)计算，以%表示：（）
GB/T2998—2001
× 100
式中：0f按照GB/T 5071测定的试群的真密度，g/cm陷—-试样的体积密度，g/m（见8.2)。85真孔率应计算至0.1%。
9试验报告
试验报告应包括下列内客：
a）试验单位名称；
b）试验人员；
e)斌验目期+
d）执行标准号，即“按GB/T2998试验”；e）委托单位名称；
[）试样的名称，牌号、批号，
g）每批样品的整砖数或试块数：h）每批试样试脸结果的单值和平均值。++peteptt++eere+e(3)
万稚17bzw.cn脆熊褐种铁干褐顏痕张科5
17izw.com瓶盘峰
酱种妖峰梨鹅發
1颖60翼
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
